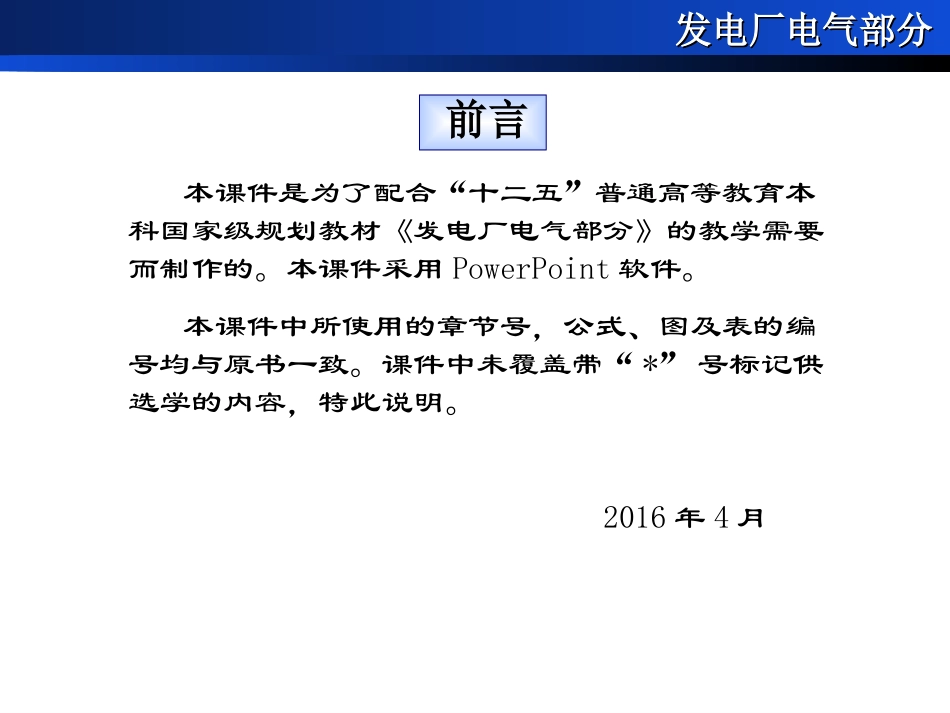

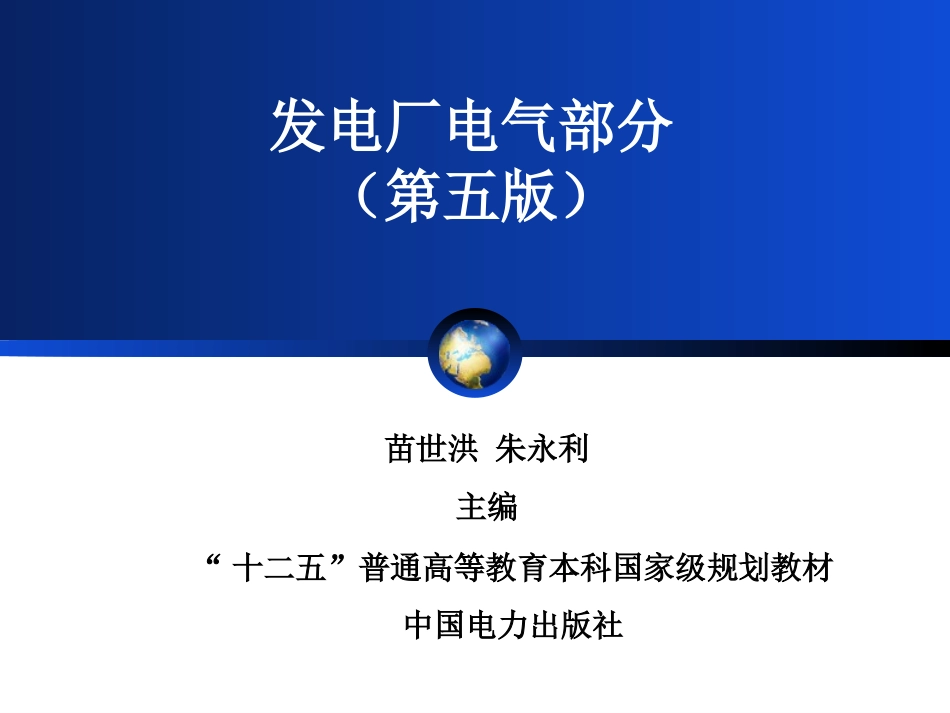

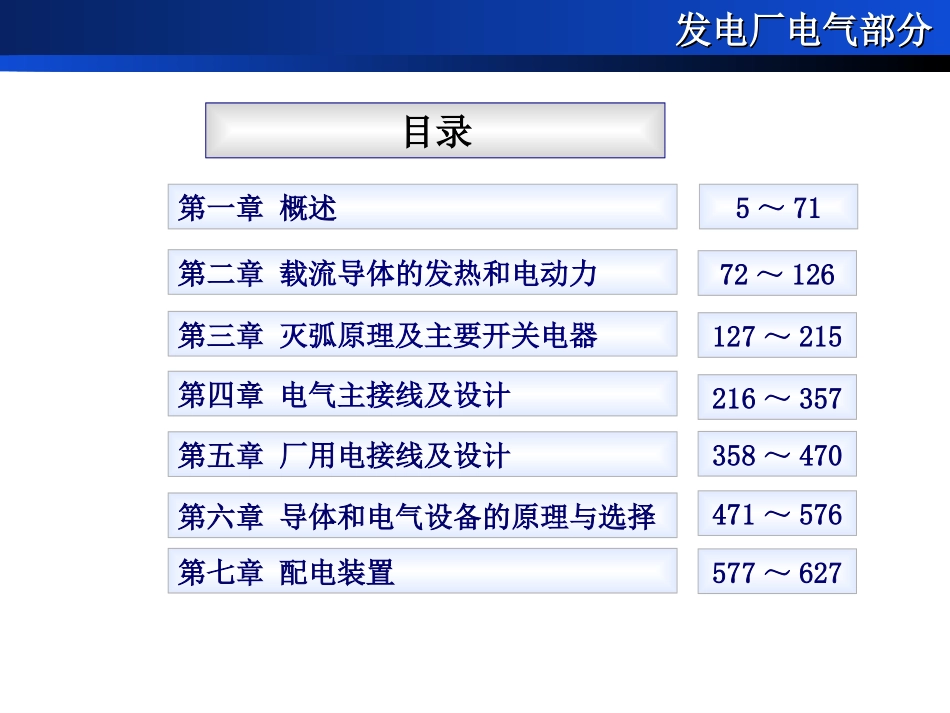

发电厂电气部分（第五版）“十二五”普通高等教育本科国家级规划教材中国电力出版社苗世洪朱永利主编发电厂电气部分发电厂电气部分本课件是为了配合“十二五”普通高等教育本科国家级规划教材《发电厂电气部分》的教学需要而制作的。本课件采用PowerPoint软件。本课件中所使用的章节号，公式、图及表的编号均与原书一致。课件中未覆盖带“*”号标记供选学的内容，特此说明。2016年4月前言发电厂电气部分发电厂电气部分第一章概述5～71第二章载流导体的发热和电动力72～126第三章灭弧原理及主要开关电器127～215第四章电气主接线及设计216～357第五章厂用电接线及设计358～470第六章导体和电气设备的原理与选择471～576第七章配电装置577～627目录发电厂电气部分发电厂电气部分第八章发电厂和变电站的控制与信号第九章同步发电机的运行第十章电力变压器的运行628～674675～710711～791发电厂电气部分发电厂电气部分第一节电力工业发展概况一、我国电力工业发展简况第一章概述1882年7月26日，上海电气公司在上海成立，安装了一台以蒸汽机带动的直流发电机，并正式发电，从电厂到外滩沿街架线，供给照明用电，这是我国的第一座火电厂。这与世界上第一座火电厂——于1875年建成的法国巴黎火车站电厂相距仅7年，与美国的第一座火电厂——旧金山实验电厂相距3年，与英国的第一座火电厂——伦敦霍尔蓬电厂同年建成，说明当年我国电力建设和世界强国差距并不大。发电厂电气部分发电厂电气部分从1882年7月上海第一台发电机组发电开始到1949年新中国成立，在60多年中经历了辛亥革命、土地革命、抗日战争和解放战争，这时期电力工业发展迟缓，全国发电设备的总装机容量184.86万kW（当时占世界第21位），年发电量仅43.1亿kW·h（当时占世界第25位），人均年占有发电量不足10kW·h。新中国成立后，电力工业有了很大的发展，尤其是1978年以后，改革开放、发展国民经济的正确决策和综合国力的提高，使电力工业取得了突飞猛进、举世瞩目的辉煌成就。到1995年末，全国年发电量已达到10000亿kW·h，仅次于美国而跃居世界第2位；全国发电设备总装机容量达2.1亿kW，当时居世界第3位。截至2013年底，全国发电装机容量达到12.5亿kW，首次超越美国位居世界第1位。从电力生产情况看，全年发电量达到5.35万亿kW·h，同比增长7.5%。全国火电机组供电标准煤耗321g/kW·h，提前实现国家节能减排“十二五”规划目标，煤电机组供电标准煤耗继续居世界先进水平。发电厂电气部分发电厂电气部分1972年建成了我国第一条超高压330kV输电线路，由甘肃刘家峡水电厂到陕西关中地区。2005年9月，我国第一个超高压750kV输变电工程（官厅至兰州东）正式投入运行，这是我国电力工业发展史上一个新的里程碑。2006年8月19日，我国特高压试验示范工程1000kV晋东南—南阳—荆门工程正式奠基。2014年7月，溪洛渡左岸—浙江金华±800kV特高压直流输电工程正式投运。该工程在世界上首次实现单回直流工程800万kW连续运行和840万kW过负荷输电运行，创造了超大容量直流输电的新纪录。目前，我国最大的火电机组容量为110万kW（新疆农六师煤电有限公司二期工程），最大的水电机组容量为80万kW（向家坝水电站），最大的核电机组容量为175万kW（台山核电站）；最大的火力发电厂装机容量为540万kW（内蒙古托克托电厂，8×60万+2×30万kW），最大的水力发电厂装机容量为2250万kW（三峡电厂，32×70万+2×5万kW），最大的核电发电厂装机容量为380万kW（大亚湾——岭澳核电站，2×90万+2×100万kW），最大的抽水蓄能厂装机容量为240万kW（广东抽水蓄能电厂，8×30万kW）。发电厂电气部分发电厂电气部分二、电力系统发展前景为国民经济各部门和人民生活供给充足、可靠、优质、廉价的电能，是电力系统的基本任务。节能减排，“一特四大”，实现高度自动化，西电东送，南北互供，发展联合电力系统，是我国电力工业的发展方向，也是一项全局性的庞大系统工程。为了实现这一目标，还有很多事要做，且依赖于各方面相关技术的全面进步。如下为相关的技术与目标。1.节能减排，世纪之约2.做好电力规划，加强电网建设3.电力工业现代化4.联合电力系统5.电力...
