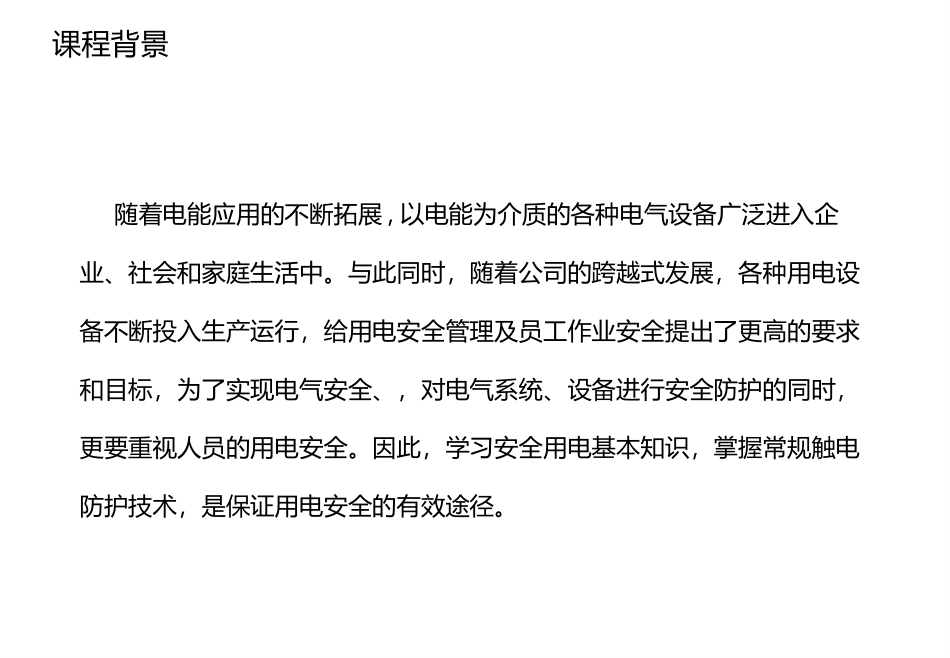

企业安全用电培训课程背景随着电能应用的不断拓展,以电能为介质的各种电气设备广泛进入企业、社会和家庭生活中。与此同时，随着公司的跨越式发展，各种用电设备不断投入生产运行，给用电安全管理及员工作业安全提出了更高的要求和目标，为了实现电气安全、，对电气系统、设备进行安全防护的同时，更要重视人员的用电安全。因此，学习安全用电基本知识，掌握常规触电防护技术，是保证用电安全的有效途径。培训目的/适用对象了解一般情况下人体的安全电流和电压。了解安全用电技术(保护接地、保护接零和工作接地)。掌握触电事故发生的种类，漏电保护器的原理及选用。了解触电急救的方法及安全用电的原则。本课件适合动力中心及车间设备人员学习。培训目录电气安全概述1电流对人体的作用2配电系统接地形式4触电事故及其防范33触电事故案例35触电急救及安全用电原则36电气安全概述电气安全主要包括人身安全与设备安全两个方面。人身安全是指从事工作和电气设备操作使用过程中人员的安全；设备安全是指电气设备及有关其他设备的安全。保证用电安全，防止触电事故发生，既要从技术上采取措施，又要从组织上采取措施，保持电气设备和供配电线路的良好运行状态，是保证人身安全和设备安全的最基本要素。人体触及带电体后，电流对人体造成的伤害，主要有两种类型，即电击和电伤。电伤是指电流的热效应、化学效应、机械效应及电流本身作用造成的人体伤害。电伤会在人体皮肤表面留下明显的伤痕，常见的有灼伤、电烙伤和皮肤金属化等现象。电击是指电流通过人体内部，破坏人体内部组织，影响呼吸系统、心脏及神经系统的正常功能，甚至危及生命。在触电事故中，电击和电伤常会同时发生。电流对人体的作用电击致命原因心室颤动数秒～数分钟（６～８分钟）→死亡。窒息窒息→缺氧或中枢神经反射→室颤.特点:致命时间较长，10～20分钟。电休克（昏迷）由于中枢神经反射造成体内功能障碍，昏迷时间长后的死亡。心室颤动数秒～数分钟（６～８分钟）→死亡•Ｔ波前半部（约0.1s）——心脏易损（激）区•心室颤动，幅值小，频率高（800～1000次/每分钟以上），无规则，•发生始于T波的前半部。ＴＰＲ收缩舒张心室颤动ＱＳ电击致命原因人体对电流的反应100-200微安对人体无害反而能治病1毫安左右引起麻的感觉不超过10毫安时人尚可摆脱电源超过30毫安时感到剧痛，神经麻痹，呼吸困难，有生命危险达到100毫安时只要很短时间使人心跳停止感知电流——引起感觉的最小电流。如轻微针刺，发麻。男：1.1mA；女：0.7mA摆脱电流——能自主摆脱带电体的最大电流。男：16mA；女：10.5mA室颤电流——引起心室发生心室纤维性颤动的最小电流。50mA适用于当1s≤t＜5s时人体对电流反应电流途径不同途径，危险性不同，但没有不危险的途径。最危险的是：左手到前胸。判断危险性，既要看电流值，又要看途径。人体电阻人体电阻：皮肤电阻+体内电阻皮肤电阻受外界影响比较大：潮湿、接触面、老茧等国际IEC标准：R人=1750±250Ω考虑电气安全时取：R人=800Ω性别：女性一般对电流的敏感程度要高于男性，女性的人体电阻要小于男性。42V、36V、24V、12V和6V安全电压触电事故的形式单相触电两相触电跨步电压触电按人体触及带电体的方式和电流通过人体的途径，触电可分为三种情况：单相触电没问题单相触电两线触电两相触电火线火线跨步电压触电U配电系统的接地形式配电系统TN系统TT系统IT系统保护接地（TT系统）不接地系统（IT系统）保护接零（TN系统）•保护原理漏电→单相短路→单相短路电流ISS→单相短路保护元件动作→迅速切断电源→实现保护。ISSL1L2L3PENNRNTN-C配电系统TN-S配电系统TN-C-S系统L3L1L2PEN外露可导电部分电力系统接地点PENTN系统应用与类型三种方式：TN-S、TN-C-S、TN-C•TN-S——可用于爆炸、火灾危险性较大或安全要求高的场所，用于独立附设变电站的车间。也适用于科研院所、计算机中心、通信局站等。正常工作条件下，外露导电部分和保护导体呈零电位——最“干净”的系统。•TN-C-S——宜用于厂内设有总变电站，厂内低压配电场的所及民用楼房。•TN-...
