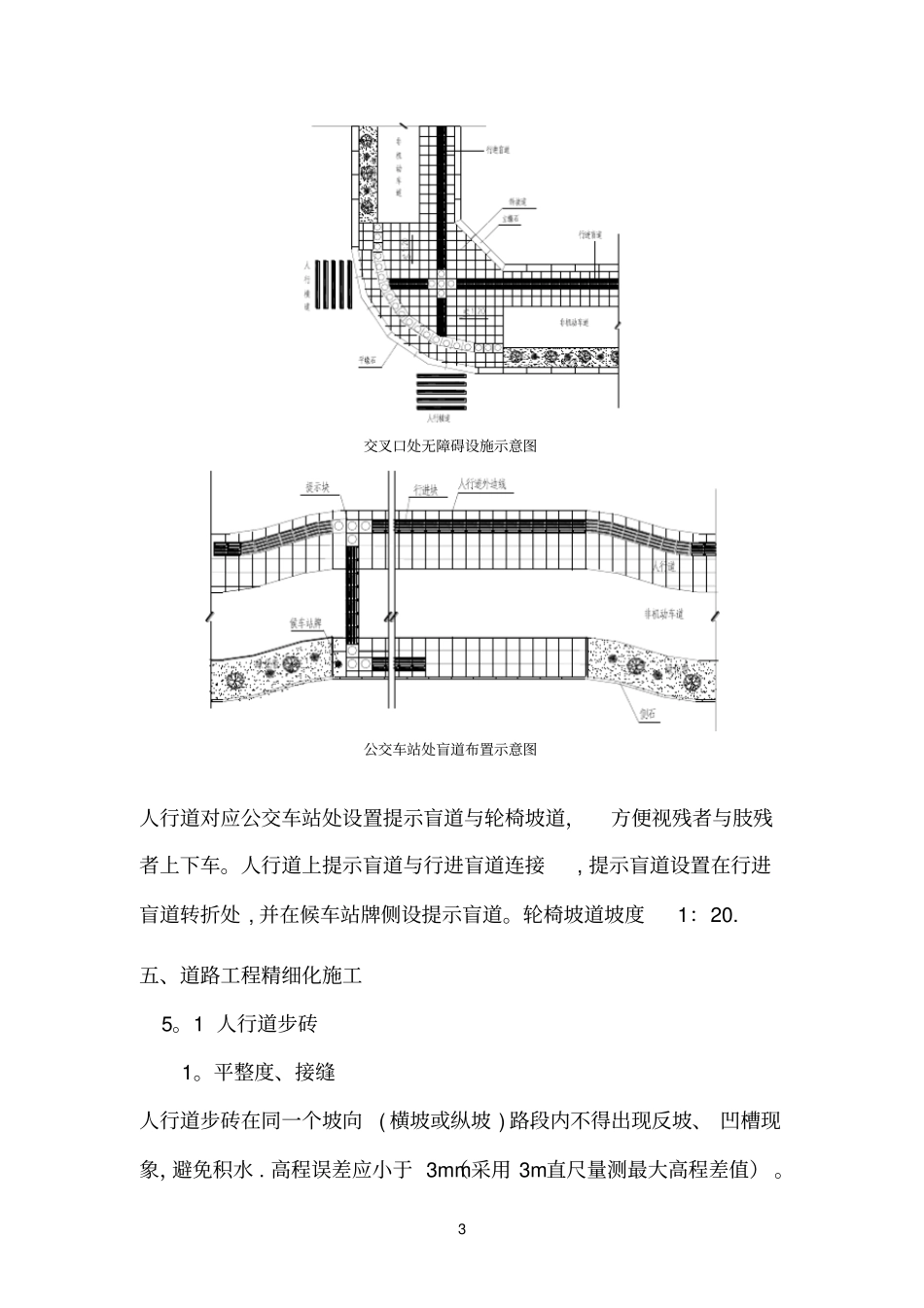

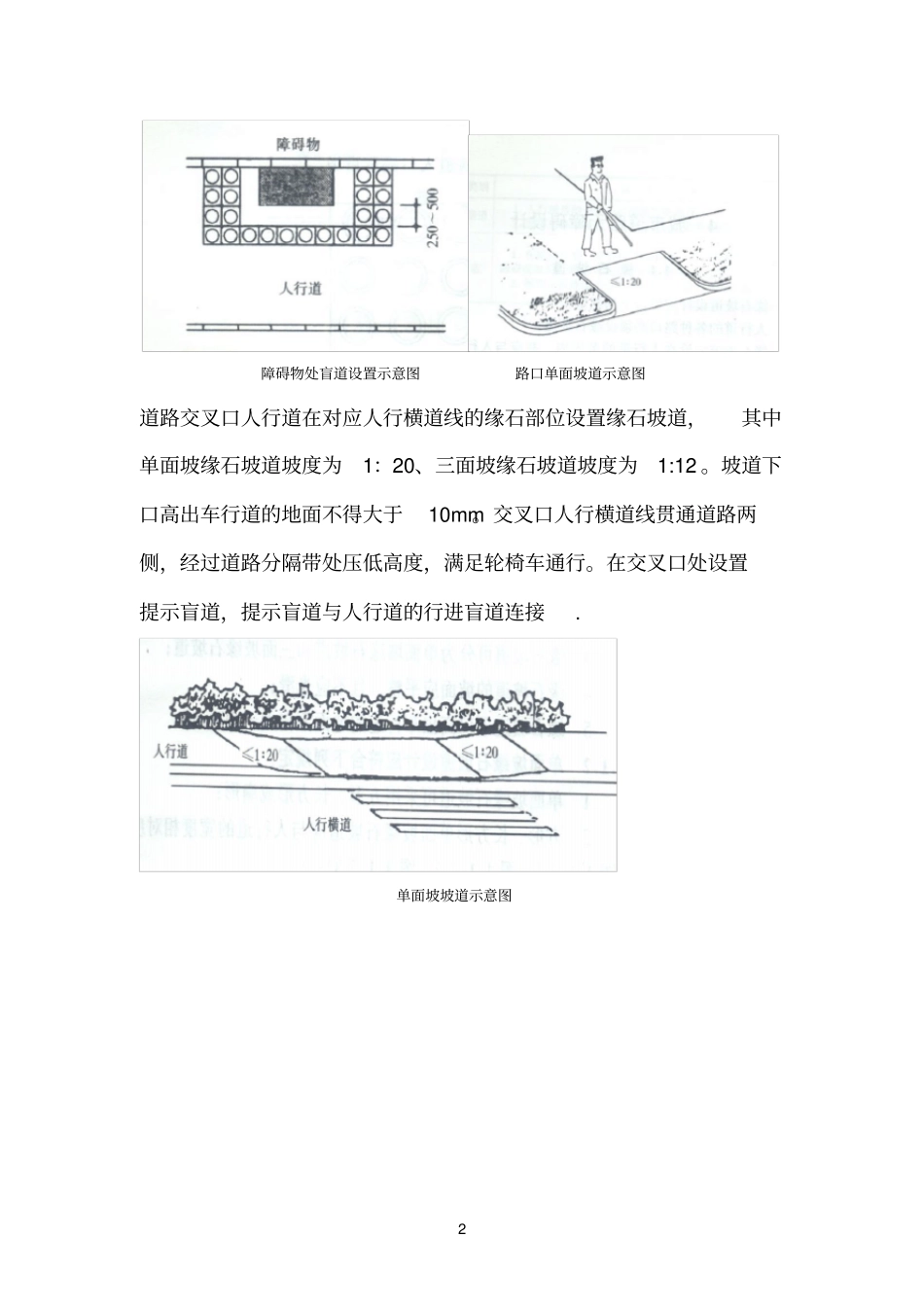

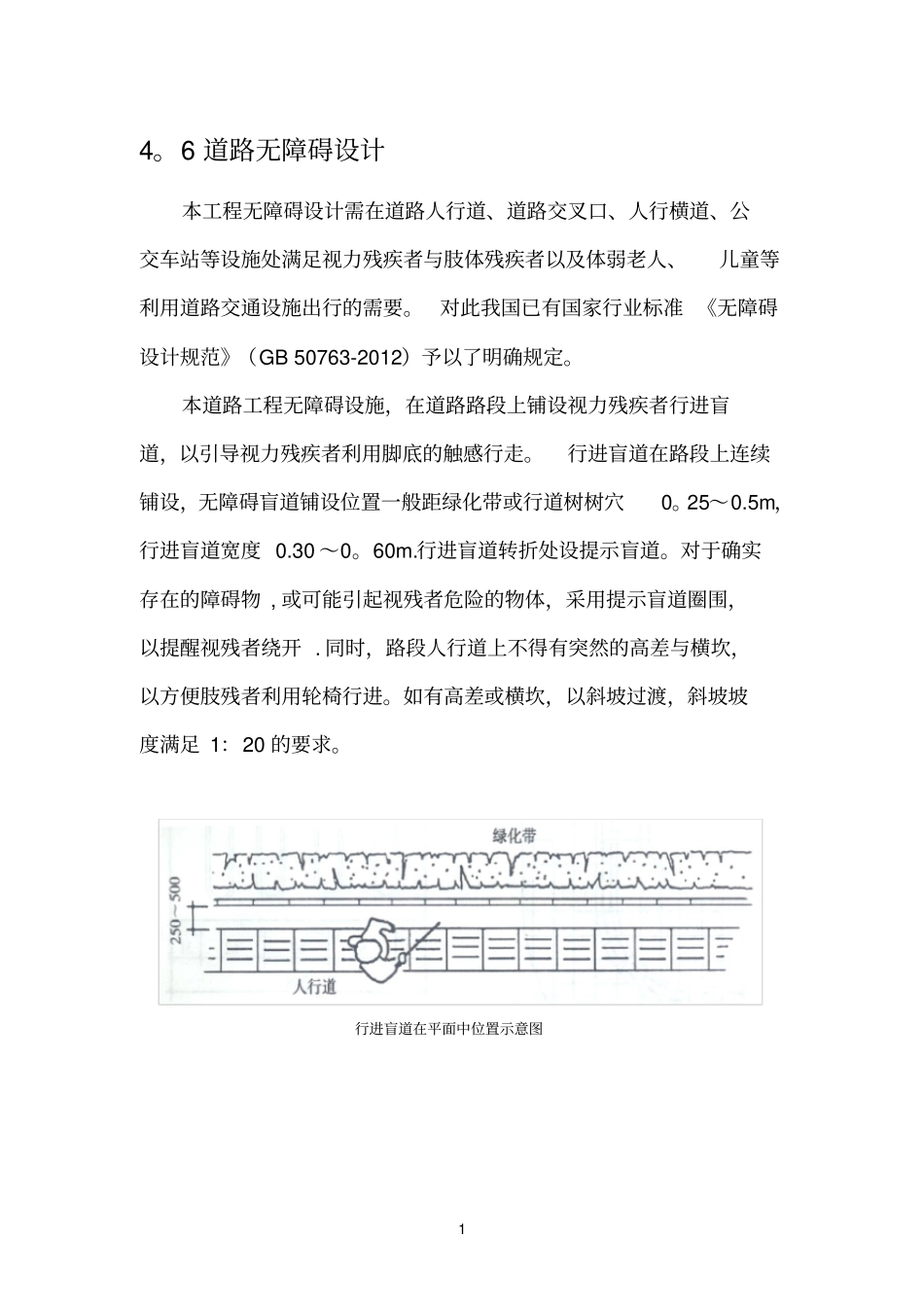

14。6道路无障碍设计本工程无障碍设计需在道路人行道、道路交叉口、人行横道、公交车站等设施处满足视力残疾者与肢体残疾者以及体弱老人、儿童等利用道路交通设施出行的需要。对此我国已有国家行业标准《无障碍设计规范》（GB50763-2012）予以了明确规定。本道路工程无障碍设施，在道路路段上铺设视力残疾者行进盲道，以引导视力残疾者利用脚底的触感行走。行进盲道在路段上连续铺设，无障碍盲道铺设位置一般距绿化带或行道树树穴0。25～0.5m，行进盲道宽度0.30～0。60m.行进盲道转折处设提示盲道。对于确实存在的障碍物,或可能引起视残者危险的物体，采用提示盲道圈围，以提醒视残者绕开.同时，路段人行道上不得有突然的高差与横坎，以方便肢残者利用轮椅行进。如有高差或横坎，以斜坡过渡，斜坡坡度满足1：20的要求。行进盲道在平面中位置示意图2障碍物处盲道设置示意图路口单面坡道示意图道路交叉口人行道在对应人行横道线的缘石部位设置缘石坡道，其中单面坡缘石坡道坡度为1：20、三面坡缘石坡道坡度为1:12。坡道下口高出车行道的地面不得大于10mm。交叉口人行横道线贯通道路两侧，经过道路分隔带处压低高度，满足轮椅车通行。在交叉口处设置提示盲道，提示盲道与人行道的行进盲道连接.单面坡坡道示意图3交叉口处无障碍设施示意图公交车站处盲道布置示意图人行道对应公交车站处设置提示盲道与轮椅坡道，方便视残者与肢残者上下车。人行道上提示盲道与行进盲道连接,提示盲道设置在行进盲道转折处,并在候车站牌侧设提示盲道。轮椅坡道坡度1：20.五、道路工程精细化施工5。1人行道步砖1。平整度、接缝人行道步砖在同一个坡向(横坡或纵坡)路段内不得出现反坡、凹槽现象，避免积水.高程误差应小于3mm（采用3m直尺量测最大高程差值）。4人行道步砖应根据设计确定的尺寸大小和拼装图案进行拼接，接缝宽度应不大于3mm,接缝处相邻两块步砖高差应不大于2mm,接缝采用水泥砂浆扫缝。待步砖碾压成型后，将其表面清扫干净。图1—01人行道步砖接缝要求2.到边倒角道路红线外为建筑物时，考虑道路景观及避免局部积水，应将道路红线至路侧建筑物之间的区域铺筑人行道步砖、接上建筑物墙角。如路侧为现状（或拟建）绿化带时，在路侧接绿化带处设置一排路缘石或砌筑花坛（施工时，以设计确定的方案实施）。图1-02接建筑物时处理方式图1-03接绿化带时处理方式3.检查井处铺装5人行道上如遇电力、电信检查井或电缆沟等，应在检查井或电缆沟上先设置钢底座,其上再盖带凹槽式钢盖板。在钢盖板凹槽中，应按照与其相接处人行道图案和纹理安装、拼接步砖,使人行道铺装外观上保持其整体性和连续性.井盖、井座及与相接人行道步砖之间的接缝宽度不大于3mm，接缝处高差不大于2mm。图1-04人行道上检查井处铺装方式4.配套设施立柱处理人行道上布置交通标志牌或路灯时，其立柱在道路横断面上的位置应与行道树保持一致，在纵向上基本处于一条直线上，立柱位置横向误差应不大于5cm。在平面布置上，应将人行道步砖铺筑与交通标志牌等立柱相接，相接处步砖按照立柱外形进行切割,保证相接处接缝宽度不大于3mm。考虑道路景观及行人通行安全,要求立柱基座埋入路面以下.基座连接螺栓及加强钢板（肋板）顶面应埋入人行道结构基础顶面以下，保证人行道步砖及水泥砂浆胶结层的铺筑厚度.由于其它原因，立柱基座没有埋入地下时，其底部法兰盘顶面应与人行道齐平，同时要求增设基座外罩、以利美观及保障行人通行安全。6图1—05杆线立柱横向位置要求图1—06杆线立柱埋深要求图1-07杆线立柱处铺装要求图1—08基座露出地面时设置外罩5。车挡柱在路口、单位出入口及人行横道处设置无障碍坡道时，为防止机动车违规驶入人行道或非机动车道，要求在坡道底部设置车挡柱。车挡柱的安装间距控制在1。8～2。0m,其高度以30cm为宜。车档柱直径及采用的材质以设计为准.图1-09车挡柱布置示意图图1—10车挡柱高度要求5。2站、卧石1。站石标准尺寸规格及接缝7站石标准件长度一般为L=100cm，当采用石材站石且宽度较大、单块站石较重不易搬运时,标准间长度可缩减为L=80cm。站石间接缝宽度应不大于3mm，相邻两块站石顶面高差应不大于2mm。当使用混凝土...
