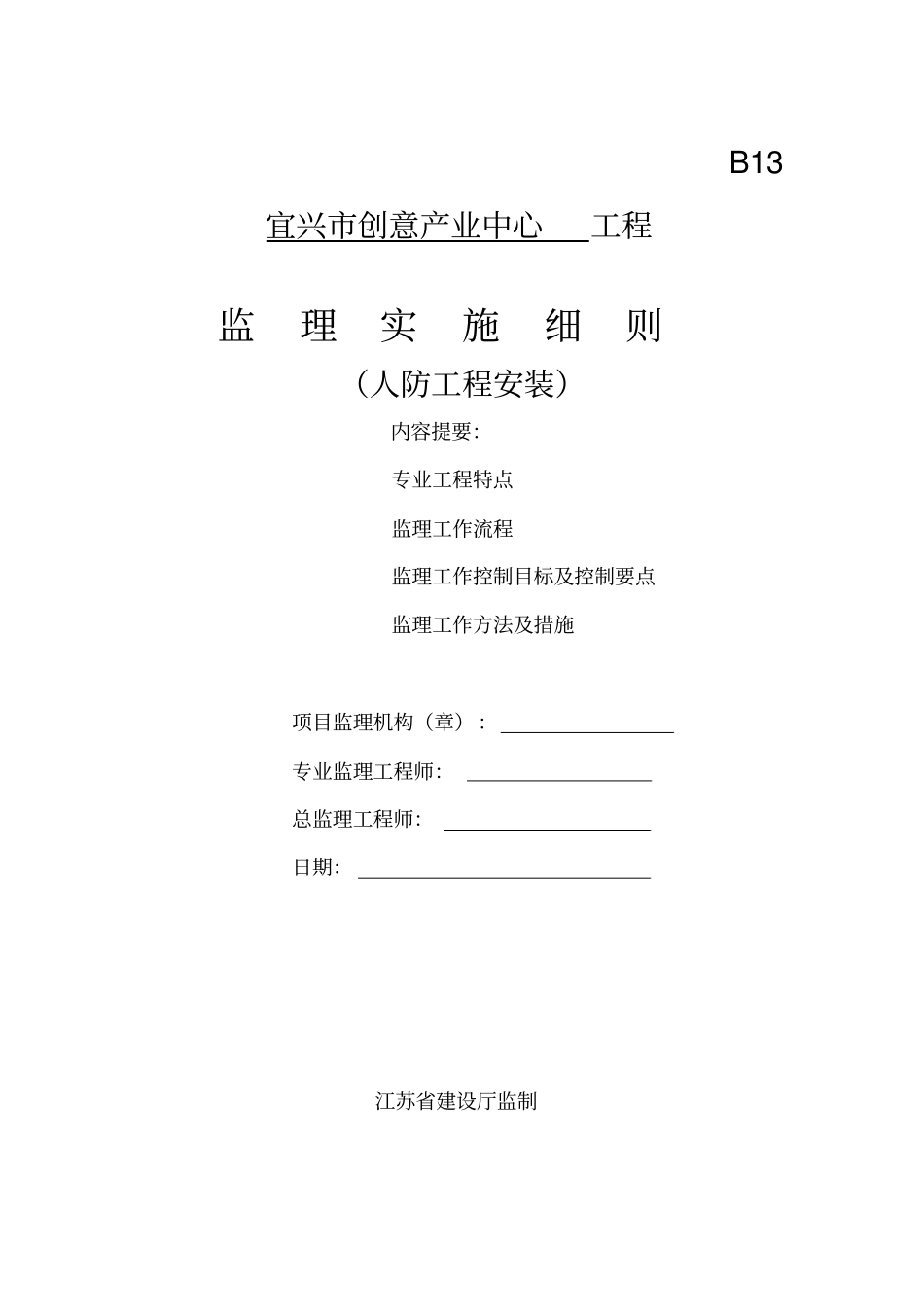

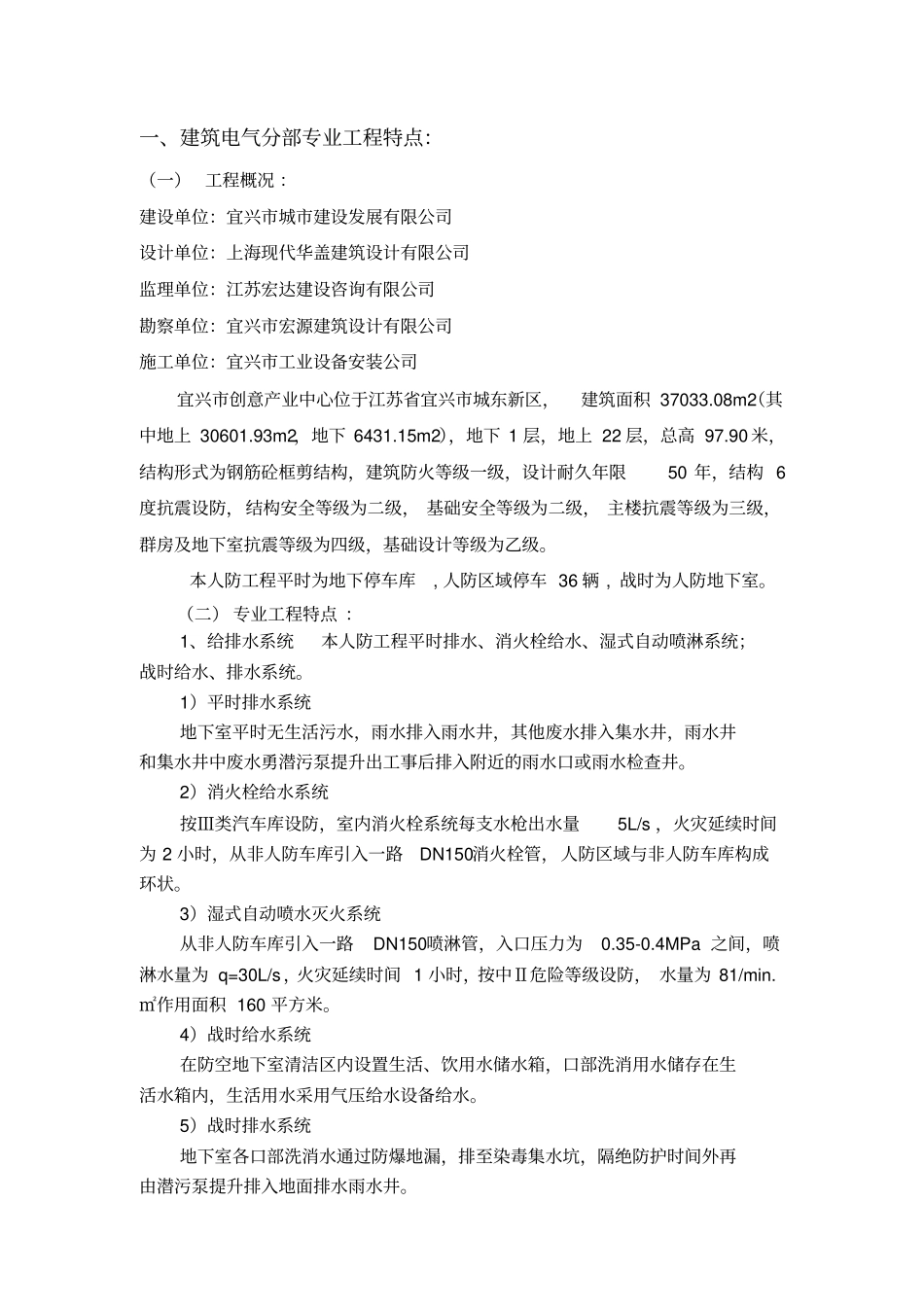

B13宜兴市创意产业中心工程监理实施细则（人防工程安装）内容提要：专业工程特点监理工作流程监理工作控制目标及控制要点监理工作方法及措施项目监理机构（章）：专业监理工程师：总监理工程师：日期：江苏省建设厅监制一、建筑电气分部专业工程特点：（一）工程概况：建设单位：宜兴市城市建设发展有限公司设计单位：上海现代华盖建筑设计有限公司监理单位：江苏宏达建设咨询有限公司勘察单位：宜兴市宏源建筑设计有限公司施工单位：宜兴市工业设备安装公司宜兴市创意产业中心位于江苏省宜兴市城东新区，建筑面积37033.08m2（其中地上30601.93m2，地下6431.15m2），地下1层，地上22层，总高97.90米，结构形式为钢筋砼框剪结构，建筑防火等级一级，设计耐久年限50年，结构6度抗震设防，结构安全等级为二级，基础安全等级为二级，主楼抗震等级为三级，群房及地下室抗震等级为四级，基础设计等级为乙级。本人防工程平时为地下停车库,人防区域停车36辆,战时为人防地下室。（二）专业工程特点：1、给排水系统本人防工程平时排水、消火栓给水、湿式自动喷淋系统；战时给水、排水系统。1）平时排水系统地下室平时无生活污水，雨水排入雨水井，其他废水排入集水井，雨水井和集水井中废水勇潜污泵提升出工事后排入附近的雨水口或雨水检查井。2）消火栓给水系统按Ⅲ类汽车库设防，室内消火栓系统每支水枪出水量5L/s，火灾延续时间为2小时，从非人防车库引入一路DN150消火栓管，人防区域与非人防车库构成环状。3）湿式自动喷水灭火系统从非人防车库引入一路DN150喷淋管，入口压力为0.35-0.4MPa之间，喷淋水量为q=30L/s，火灾延续时间1小时，按中Ⅱ危险等级设防，水量为81/min.㎡作用面积160平方米。4）战时给水系统在防空地下室清洁区内设置生活、饮用水储水箱，口部洗消用水储存在生活水箱内，生活用水采用气压给水设备给水。5）战时排水系统地下室各口部洗消水通过防爆地漏，排至染毒集水坑，隔绝防护时间外再由潜污泵提升排入地面排水雨水井。2、电气系统本人防工程平时为照明、配电、接地、火灾自动报警系统，战时为照明、配电、设备控制系统。1）供电平时用电负荷等级：应急照明灯、进风机、排烟等消防设备属一级负荷，正常照明、水泵等用电设备属二级负荷，其余为三级负荷。一级负荷有两个电源供应，二级负荷电源须引自两台不同变压器的母线段。战时二级负荷采用一路市电和一路战时区域电源供电，战时一级负荷有一路市电和一路战时区域电源供电的配电柜供电。2）照明照明、插座分别有不同支路供电，照明、插座均为单相三线制，所有插座回路均设置剩余电流动作断路器保护，剩余电流动作值30Ma,动作时间小于0.1S；应急照明采用EPS供电，区域供电时间不小于该防空地下室的隔绝防护时间3小时，防空专业人员隐蔽，救护站为6小时。3）接地战时引接区域内电源的工程，采用TN-C-S系统，设有内部电源的工程采用TN-S系统，当市电正常电源为其他接地形式而内部电源为TN-S系统或TN-C-S系统，接地形式不一致时，应作接地制式转换，采用TN-C-S系统时，当保护导体与中性导体从某点分开后不应再合并，且中性导体不应再接地，电源装置和潮湿场地的电器设备应加装漏电保护装置，储油间内所有金属构件均要可靠接地，分支处及转弯处作防静电接地，应泪缘人防工程的结构钢筋网作自然静电体，纵横钢筋交叉点采用焊接，静电电阻小于1Ω，人防工程应采取等电位联接措施，MEB与接地装置应有不少于两处直接连接的接地干线并将防雷装置的引下线、保护干线、金属导管、建筑物金属结构、电缆金属保护层、室内电气设备的金属外壳、由浴室的卫生间应采取局部等电位联接措施等相互连通。3、通风系统本工程平时为地下车库，停车数量为36辆，分为乙购防火分区，均须设置防火排烟系统，防火一区面积为1510㎡，排烟量为34000m3/h进风为扯到自然补风，排烟机吸风段设置280°排烟阀一只，排烟阀为常开状态，与风机联动，进风机松风段设置熔点为70°防火阀一只，防火阀为常开状态，与风机联动；本工程战时为人防地下室，分为一个防火分区，其中有一个二等人员掩蔽部；二等人员掩蔽部按清洁式、滤毒式、隔绝式防护三种通风系统，...
