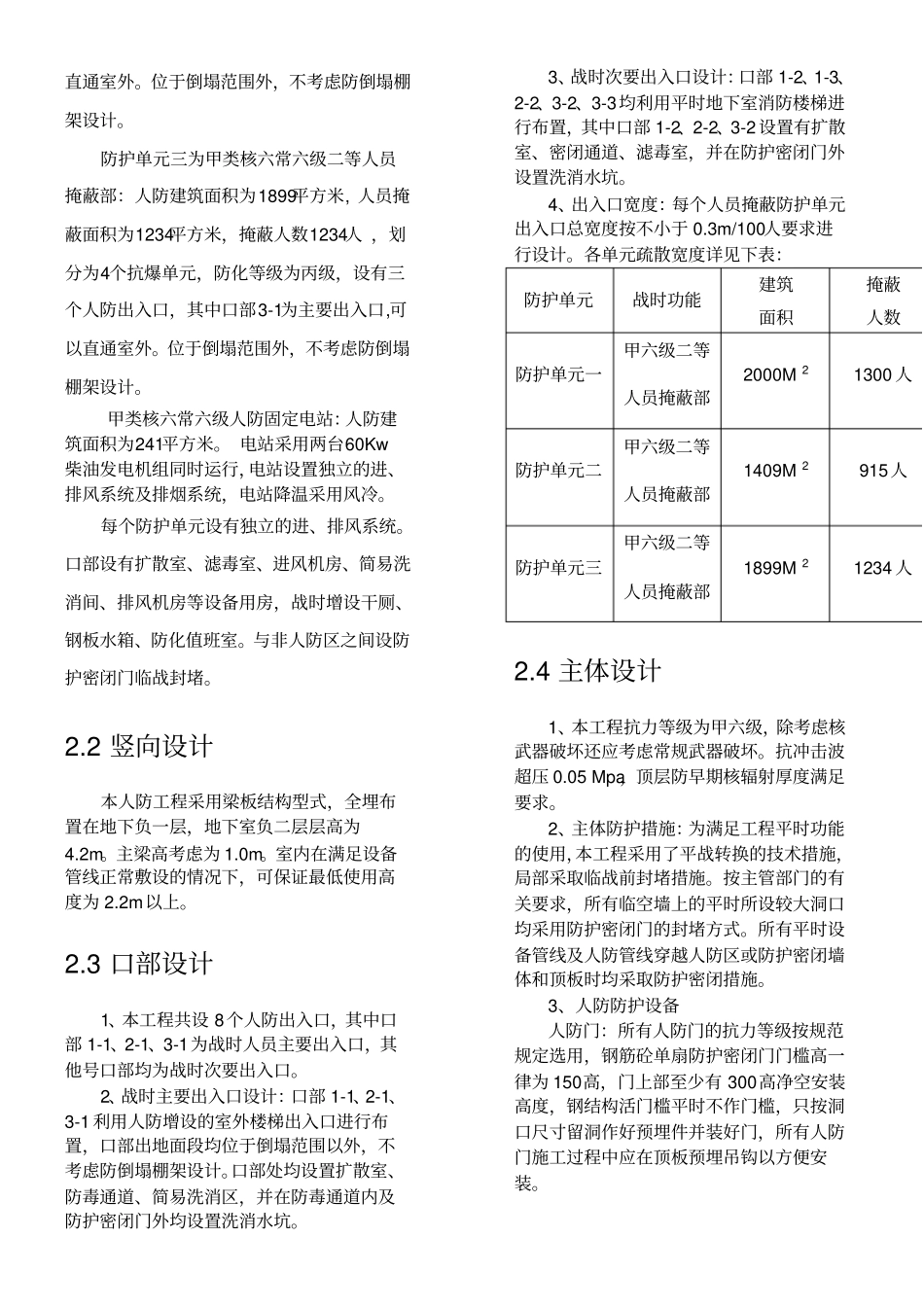

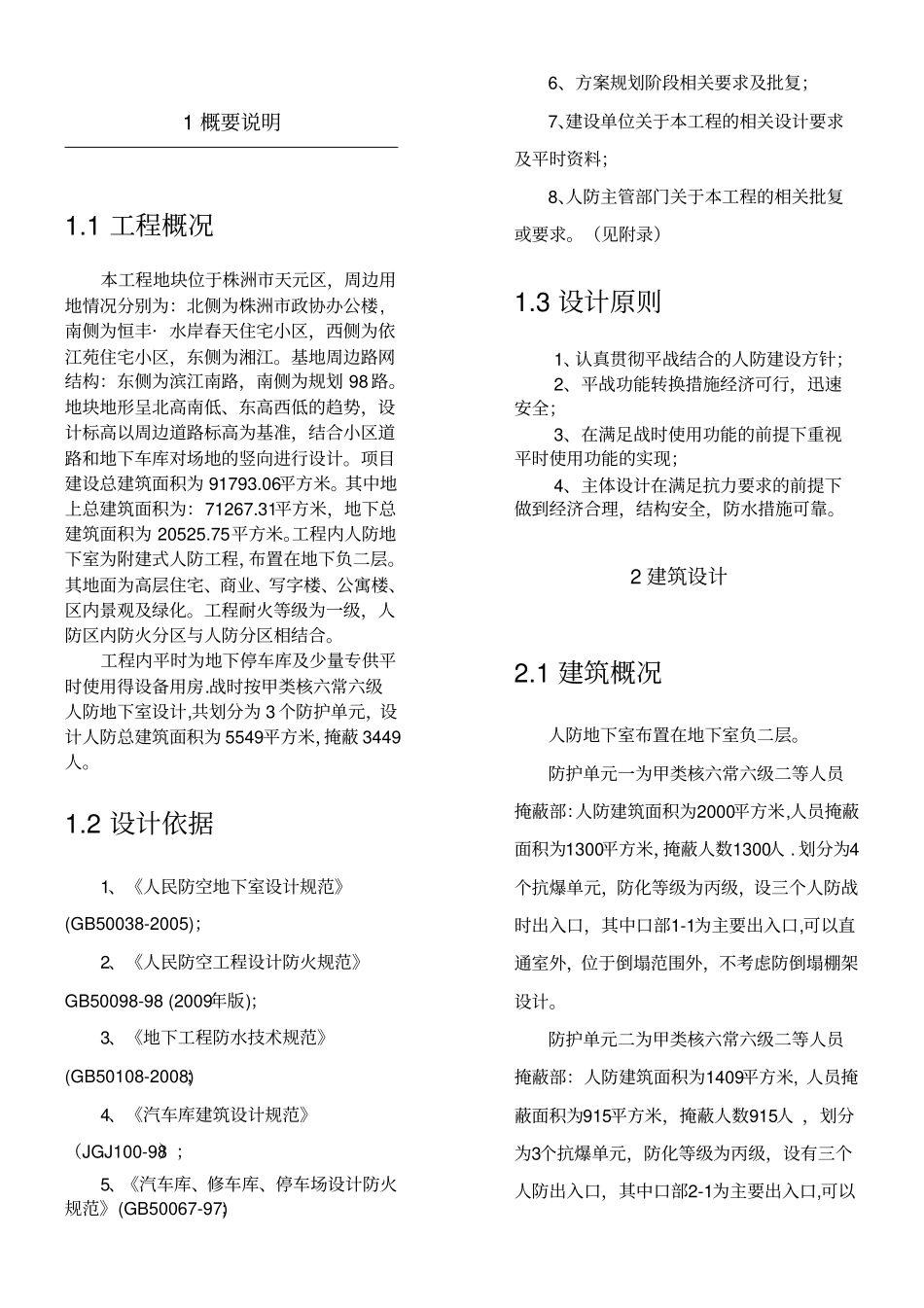

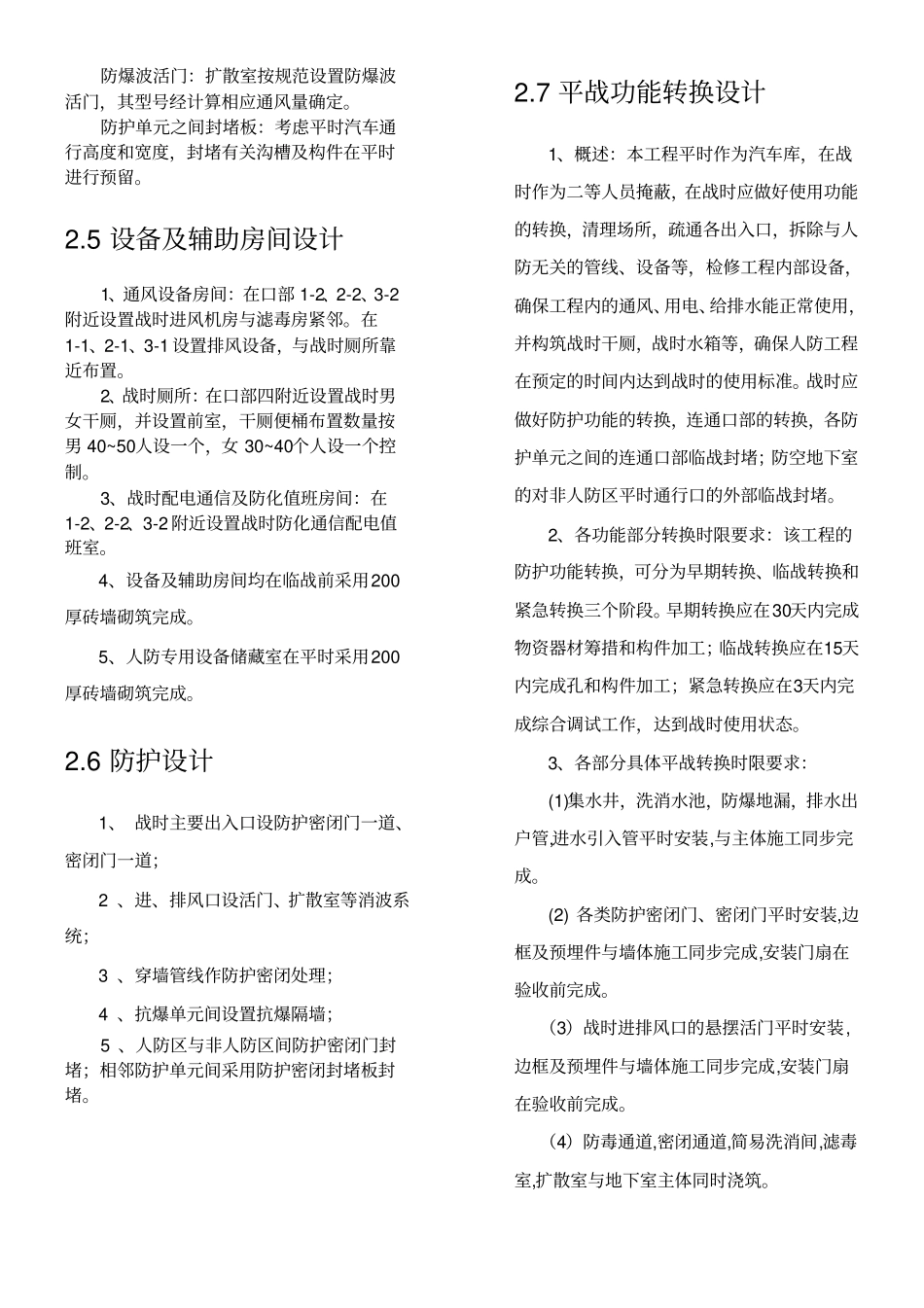

1概要说明1.1工程概况本工程地块位于株洲市天元区，周边用地情况分别为：北侧为株洲市政协办公楼,南侧为恒丰·水岸春天住宅小区，西侧为依江苑住宅小区，东侧为湘江。基地周边路网结构：东侧为滨江南路，南侧为规划98路。地块地形呈北高南低、东高西低的趋势，设计标高以周边道路标高为基准，结合小区道路和地下车库对场地的竖向进行设计。项目建设总建筑面积为91793.06平方米。其中地上总建筑面积为：71267.31平方米，地下总建筑面积为20525.75平方米。工程内人防地下室为附建式人防工程，布置在地下负二层。其地面为高层住宅、商业、写字楼、公寓楼、区内景观及绿化。工程耐火等级为一级，人防区内防火分区与人防分区相结合。工程内平时为地下停车库及少量专供平时使用得设备用房.战时按甲类核六常六级人防地下室设计,共划分为3个防护单元，设计人防总建筑面积为5549平方米，掩蔽3449人。1.2设计依据1、《人民防空地下室设计规范》(GB50038-2005)；2、《人民防空工程设计防火规范》GB50098-98(2009年版)；3、《地下工程防水技术规范》(GB50108-2008)；4、《汽车库建筑设计规范》（JGJ100-98）；5、《汽车库、修车库、停车场设计防火规范》(GB50067-97)；6、方案规划阶段相关要求及批复；7、建设单位关于本工程的相关设计要求及平时资料；8、人防主管部门关于本工程的相关批复或要求。（见附录）1.3设计原则1、认真贯彻平战结合的人防建设方针；2、平战功能转换措施经济可行，迅速安全；3、在满足战时使用功能的前提下重视平时使用功能的实现；4、主体设计在满足抗力要求的前提下做到经济合理，结构安全，防水措施可靠。2建筑设计2.1建筑概况人防地下室布置在地下室负二层。防护单元一为甲类核六常六级二等人员掩蔽部：人防建筑面积为2000平方米,人员掩蔽面积为1300平方米，掩蔽人数1300人.划分为4个抗爆单元，防化等级为丙级，设三个人防战时出入口，其中口部1-1为主要出入口,可以直通室外，位于倒塌范围外，不考虑防倒塌棚架设计。防护单元二为甲类核六常六级二等人员掩蔽部：人防建筑面积为1409平方米,人员掩蔽面积为915平方米，掩蔽人数915人，划分为3个抗爆单元，防化等级为丙级，设有三个人防出入口，其中口部2-1为主要出入口,可以直通室外。位于倒塌范围外，不考虑防倒塌棚架设计。防护单元三为甲类核六常六级二等人员掩蔽部：人防建筑面积为1899平方米,人员掩蔽面积为1234平方米，掩蔽人数1234人，划分为4个抗爆单元，防化等级为丙级，设有三个人防出入口，其中口部3-1为主要出入口,可以直通室外。位于倒塌范围外，不考虑防倒塌棚架设计。甲类核六常六级人防固定电站：人防建筑面积为241平方米。电站采用两台60Kw柴油发电机组同时运行，电站设置独立的进、排风系统及排烟系统，电站降温采用风冷。每个防护单元设有独立的进、排风系统。口部设有扩散室、滤毒室、进风机房、简易洗消间、排风机房等设备用房，战时增设干厕、钢板水箱、防化值班室。与非人防区之间设防护密闭门临战封堵。2.2竖向设计本人防工程采用梁板结构型式，全埋布置在地下负一层，地下室负二层层高为4.2m。主梁高考虑为1.0m。室内在满足设备管线正常敷设的情况下，可保证最低使用高度为2.2m以上。2.3口部设计1、本工程共设8个人防出入口，其中口部1-1、2-1、3-1为战时人员主要出入口，其他号口部均为战时次要出入口。2、战时主要出入口设计：口部1-1、2-1、3-1利用人防增设的室外楼梯出入口进行布置，口部出地面段均位于倒塌范围以外，不考虑防倒塌棚架设计。口部处均设置扩散室、防毒通道、简易洗消区，并在防毒通道内及防护密闭门外均设置洗消水坑。3、战时次要出入口设计：口部1-2、1-3、2-2、3-2、3-3均利用平时地下室消防楼梯进行布置，其中口部1-2、2-2、3-2设置有扩散室、密闭通道、滤毒室，并在防护密闭门外设置洗消水坑。4、出入口宽度：每个人员掩蔽防护单元出入口总宽度按不小于0.3m/100人要求进行设计。各单元疏散宽度详见下表：防护单元战时功能建筑面积掩蔽人数防护单元一甲六级二等人员掩蔽部2000M21300人防护单元二甲六级二等人员掩蔽部1409M2915人防护单元三甲六级二等人员掩蔽部1899M...
