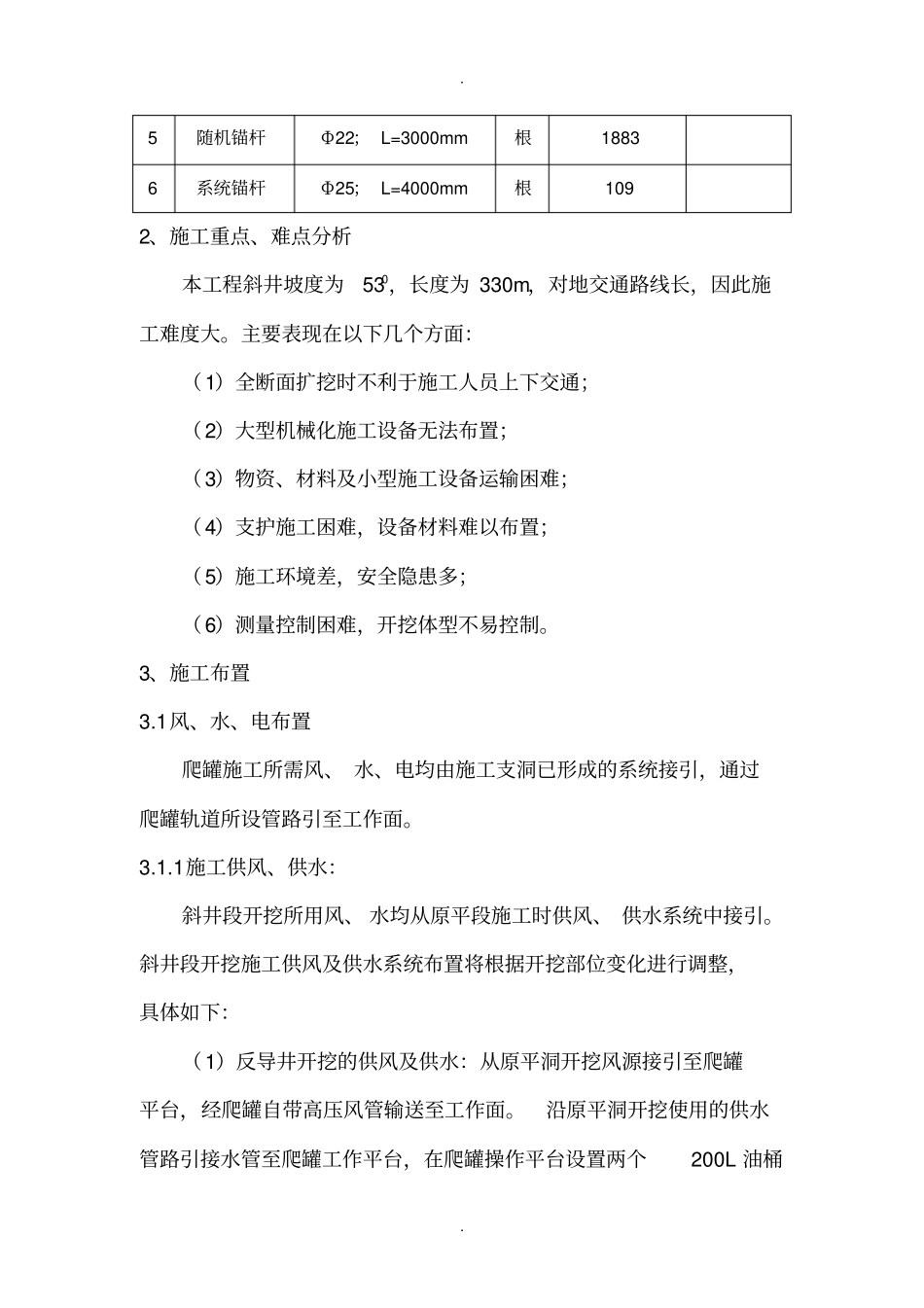

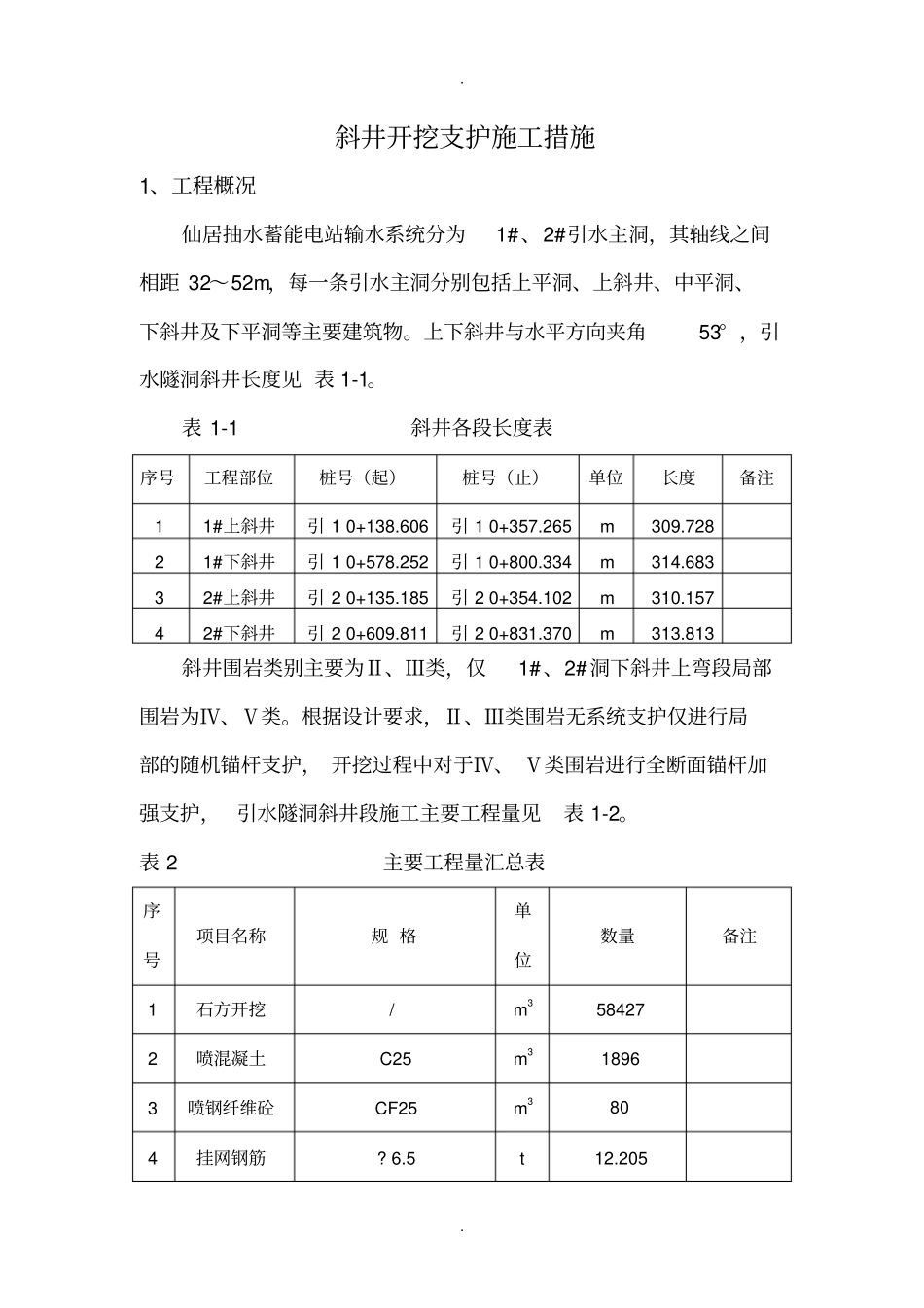

..斜井开挖支护施工措施1、工程概况仙居抽水蓄能电站输水系统分为1#、2#引水主洞，其轴线之间相距32～52m，每一条引水主洞分别包括上平洞、上斜井、中平洞、下斜井及下平洞等主要建筑物。上下斜井与水平方向夹角53°，引水隧洞斜井长度见表1-1。表1-1斜井各段长度表序号工程部位桩号（起）桩号（止）单位长度备注11#上斜井引10+138.606引10+357.265m309.72821#下斜井引10+578.252引10+800.334m314.68332#上斜井引20+135.185引20+354.102m310.15742#下斜井引20+609.811引20+831.370m313.813斜井围岩类别主要为Ⅱ、Ⅲ类，仅1#、2#洞下斜井上弯段局部围岩为Ⅳ、Ⅴ类。根据设计要求，Ⅱ、Ⅲ类围岩无系统支护仅进行局部的随机锚杆支护，开挖过程中对于Ⅳ、Ⅴ类围岩进行全断面锚杆加强支护，引水隧洞斜井段施工主要工程量见表1-2。表2主要工程量汇总表序号项目名称规格单位数量备注1石方开挖/m3584272喷混凝土C25m318963喷钢纤维砼CF25m3804挂网钢筋?6.5t12.205..5随机锚杆Φ22；L=3000mm根18836系统锚杆Φ25；L=4000mm根1092、施工重点、难点分析本工程斜井坡度为530，长度为330m，对地交通路线长，因此施工难度大。主要表现在以下几个方面：（1）全断面扩挖时不利于施工人员上下交通；（2）大型机械化施工设备无法布置；（3）物资、材料及小型施工设备运输困难；（4）支护施工困难，设备材料难以布置；（5）施工环境差，安全隐患多；（6）测量控制困难，开挖体型不易控制。3、施工布置3.1风、水、电布置爬罐施工所需风、水、电均由施工支洞已形成的系统接引，通过爬罐轨道所设管路引至工作面。3.1.1施工供风、供水：斜井段开挖所用风、水均从原平段施工时供风、供水系统中接引。斜井段开挖施工供风及供水系统布置将根据开挖部位变化进行调整，具体如下：（1）反导井开挖的供风及供水：从原平洞开挖风源接引至爬罐平台，经爬罐自带高压风管输送至工作面。沿原平洞开挖使用的供水管路引接水管至爬罐工作平台，在爬罐操作平台设置两个200L油桶..作为水箱，经爬罐自带高压水泵和导轨高压水管输送至开挖工作面。（2）正导井开挖供风及供水：在斜井上弯段布置一台GA95-8.5型阿特拉斯电动螺杆风冷式空压机（13m3/min），采用高压橡胶风管接引至开挖工作面，并向导井输送新鲜空气。将平洞开挖使用的供水管路延伸接引向工作面供水。（3）斜井正向扩挖供风及供水：将正导井开挖时布置在上弯段的GA95-8.5型阿特拉斯电动螺杆风冷式空压机（13m3/min）更换为GA132-8.5型阿特拉斯电动螺杆风冷式空压机（22m3/min），采用高压风管引接至扩挖工作面，通过高压风包向工作面供风。供水采用原正导井开挖的供水管路。3.1.2施工供电、照明：施工供电均采用近距离供电，除动力电采用220V电压或380V电压外，其它用电均采用36V安全电压。所用供电线路均采用带绝缘皮的铝线或电缆。上斜井反导井开挖从中平施工支洞B4供电点接引，该变压器容量为400KVA，为爬罐驱动及洞内照明供电；上斜井正导井开挖及正向扩挖从1#施工支洞口B1供电点接引，该变压器容量为630KVA，为扩挖设备及施工照明供电；下斜井反导井开挖从3#施工支洞B5供电点接引，该变压器容量为630KVA，为爬罐驱动及洞内照明供电；下斜井正导井开挖及正向扩挖从B4供电点接引，为扩挖设备及施工照明供电。斜井施工照明布置主要分为三个部分：（1）爬罐反导井施工照明：爬罐反导井施工照明由爬罐自带照明装置提供；（2）正导井施工照明：..沿正导井开挖延伸，在导井顶部布置一条36V照明线路，每隔10米设置一盏装有防护网的隧道灯，作为交通照明；（3）正向扩挖施工照明：除监测平台下方布置1台220V探照灯外，斜井每10m设有一盏装有防护网的隧道灯，作为交通照明；扩挖台车上设有专为施工服务的照明灯具；每30m设有一盏应急灯；工人配备蓄电池矿灯，增加照明强度。3.2施工通风、排烟斜井导井开挖通风重点在爬罐施工段，利用爬罐自备的高压风、高压水强制排烟除尘，斜井工作面的废气被送入的新鲜空气驱赶至斜井底部，在施工支洞加强通风机压风使浑浊空气较快排除支洞外，同时向爬罐通风系统的进气端供送新鲜空气。2#、3#施工支洞是斜井开挖的唯一通风换气通道，...
