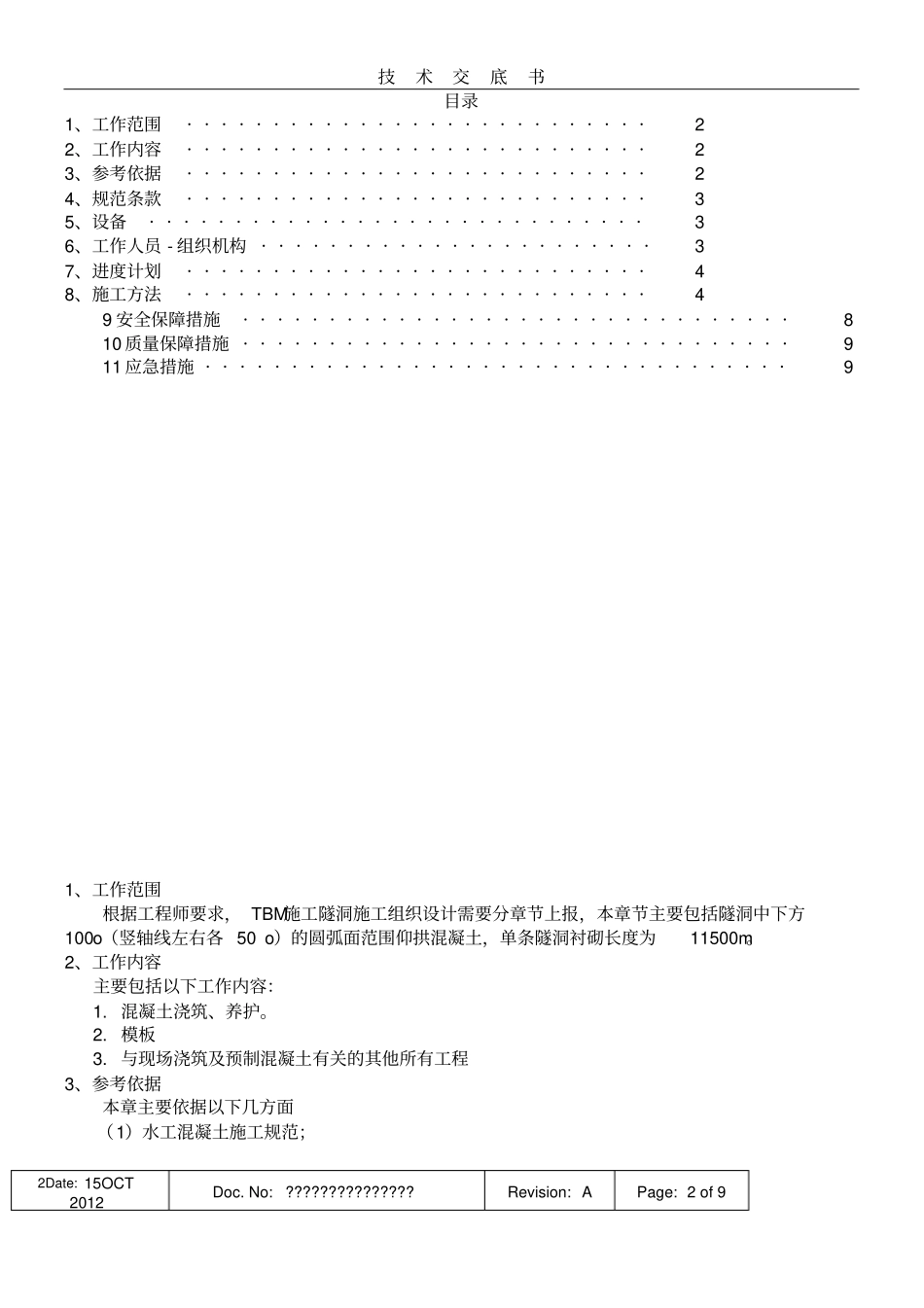

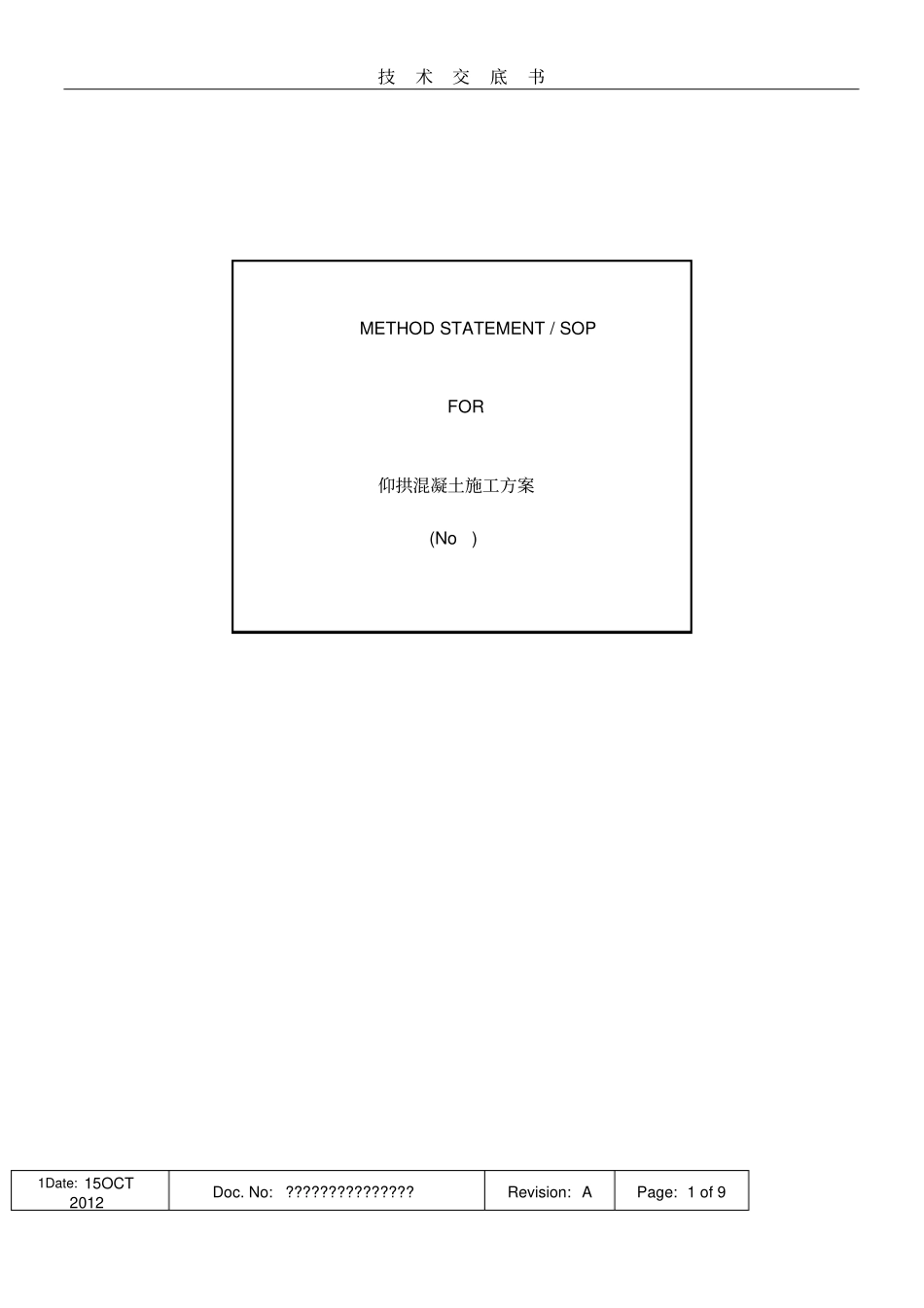

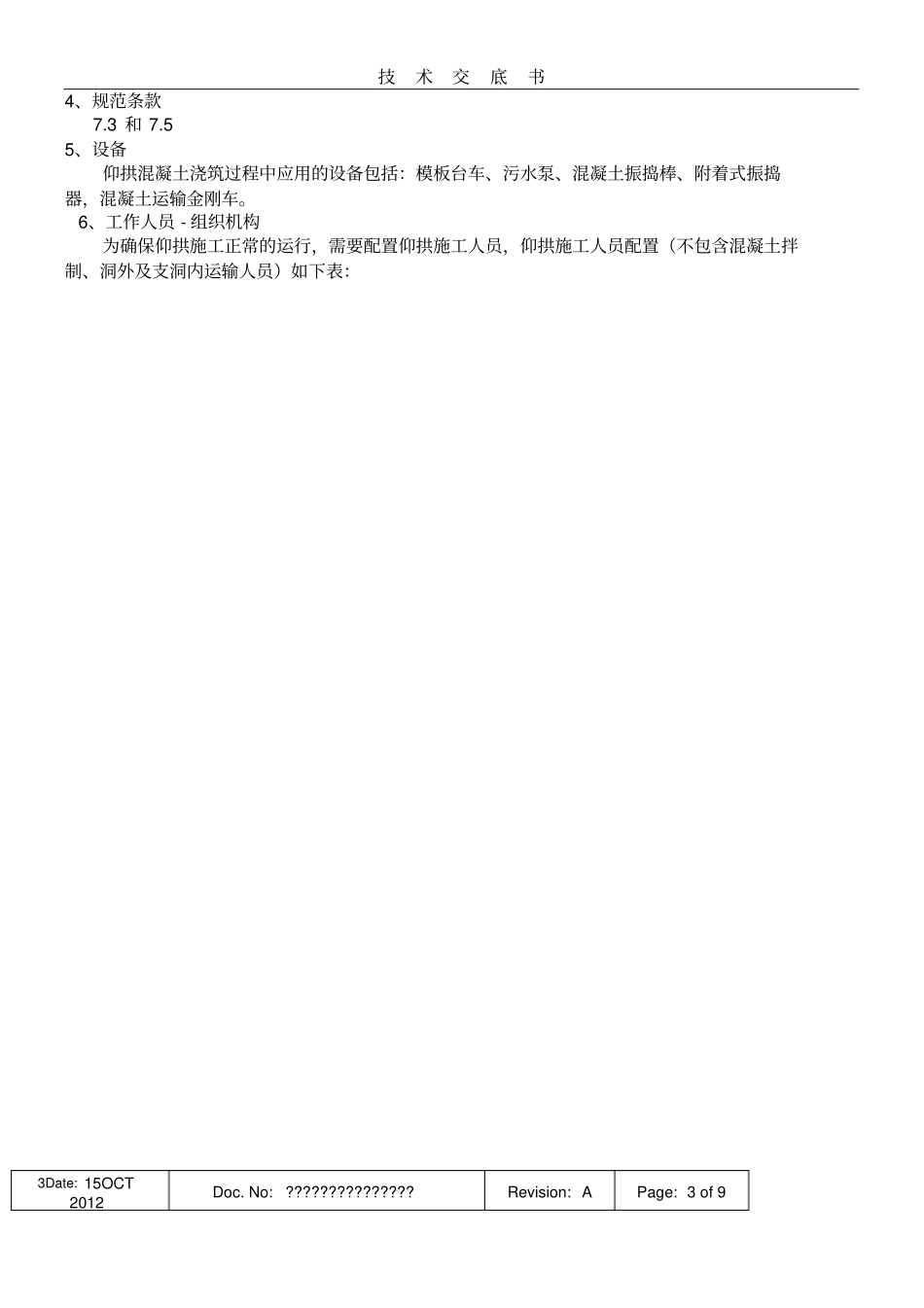

技术交底书1Date:15OCT2012Doc.No:???????????????Revision:APage:1of9METHODSTATEMENT/SOPFOR仰拱混凝土施工方案(No)技术交底书2Date:15OCT2012Doc.No:???????????????Revision:APage:2of9目录1、工作范围···························22、工作内容···························23、参考依据···························24、规范条款···························35、设备·····························36、工作人员-组织机构·······················37、进度计划···························48、施工方法···························49安全保障措施································810质量保障措施································911应急措施··································91、工作范围根据工程师要求，TBM施工隧洞施工组织设计需要分章节上报，本章节主要包括隧洞中下方100o（竖轴线左右各50o）的圆弧面范围仰拱混凝土，单条隧洞衬砌长度为11500m。2、工作内容主要包括以下工作内容：1.混凝土浇筑、养护。2.模板3.与现场浇筑及预制混凝土有关的其他所有工程3、参考依据本章主要依据以下几方面（1）水工混凝土施工规范；技术交底书3Date:15OCT2012Doc.No:???????????????Revision:APage:3of94、规范条款7.3和7.55、设备仰拱混凝土浇筑过程中应用的设备包括：模板台车、污水泵、混凝土振捣棒、附着式振捣器，混凝土运输金刚车。6、工作人员-组织机构为确保仰拱施工正常的运行，需要配置仰拱施工人员，仰拱施工人员配置（不包含混凝土拌制、洞外及支洞内运输人员）如下表：技术交底书Date:28SEP2012Doc.No:???????????????Revision:APage:4of9表6-1仰拱施工人员配置表（两班制）序号岗位人数备注1管理人员32技术人员43机车司机44模板工45混凝土工46清基工127桥机司机28指挥29辅助20共计557、进度计划计划于2012年12月开始施工，2015年6月TBM拆除完成时结束仰拱砼施工。总计30个月，日平均强度13.7米，跳仓浇筑则每日一仓，现场施工可根据TBM掘进速度提高浇筑强度。为了保证施工进度，建议在洞外做浇筑试验。8、施工方法8.1概述引水隧洞TBM在掘进过程中进行仰拱现浇浇筑，混凝土标号C30，仰拱浇筑范围为隧洞正下方100o（竖轴线左右各50o）的圆弧面范围，仰拱砼厚度为200mm，单条隧洞衬砌长度为11500m、理论浇筑工程总量为17466m3。8.2施工布置洞内施工平面布置图如下图所示隧洞掘进方向拦水梗仰拱模板平面布置图拦水梗8.3施工流程仰拱砼浇筑流程图模板安装及加固技术交底书Date:28SEP2012Doc.No:???????????????Revision:APage:5of98.4主要施工方法及技术要求8.4.1新浇混凝土处防干扰处理为减少新浇混凝土初凝前，洞内交通对其造成的干扰，在钢轨与钢枕之间铺设橡胶减震垫片。8.4.2排水在掘进过程中，在仰拱施工部位前、后各设置一道拦水埂，用排污泵将仰拱施工部位前方及仰拱施工区内积水排至仰拱施工部位后方拦水埂之后，让其自留至安装间集水坑。为保护新浇筑混凝土，排污泵出水软管需延长至100m。8.4.3清理施工作业面检查断面、中线、渗漏水情况，用短把洋镐、铁锹清除仰拱处回弹混凝土、松散石碴等杂物，清出的杂物装袋搬至洞内运输车上，拉至组装间。8.4.4混凝土仰拱混凝土强度为C30，塌落度为10cm-14cm。现场实用塌落度建议通过现场浇筑实验确定。8.5模板弧形模板图轨枕以下水平部分浇筑，（采用软轴承振捣，配合人工抹面）部分混凝土注入到左侧（由附着式振捣器振捣）部分混凝土注入到右侧(由附着式振捣器振捣)左侧剩余墙体段浇筑，（由附着式振捣器振捣）右侧剩余墙体段浇筑，（由附着式振捣器振捣）待凝后拆模砼表面处理至下一循环技术交底书Date:28SEP2012Doc.No:???????????????Revision:APage:6of9如上图所示，每6m一仓，以钢轨...
