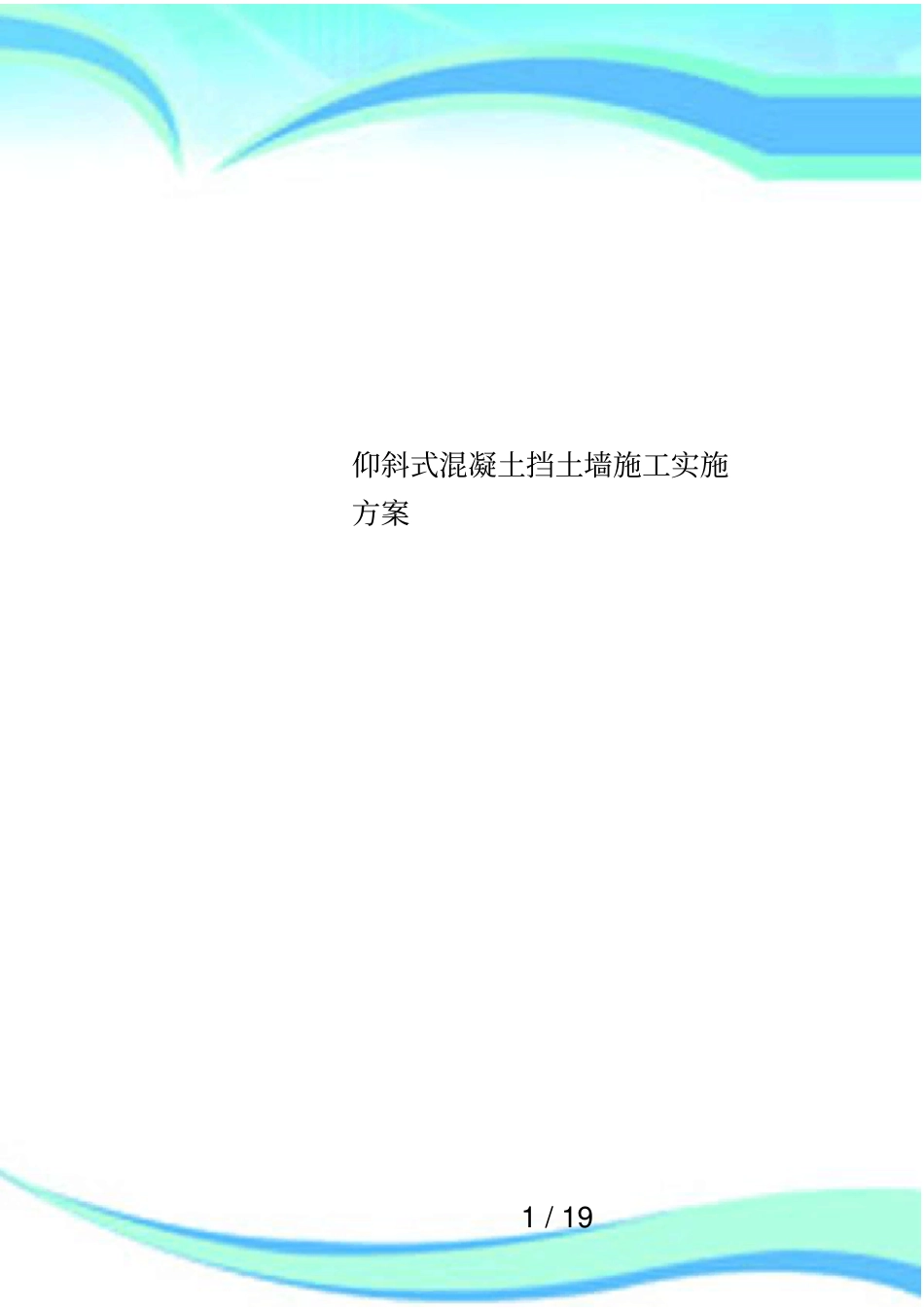

仰斜式混凝土挡土墙施工实施方案VIP免费

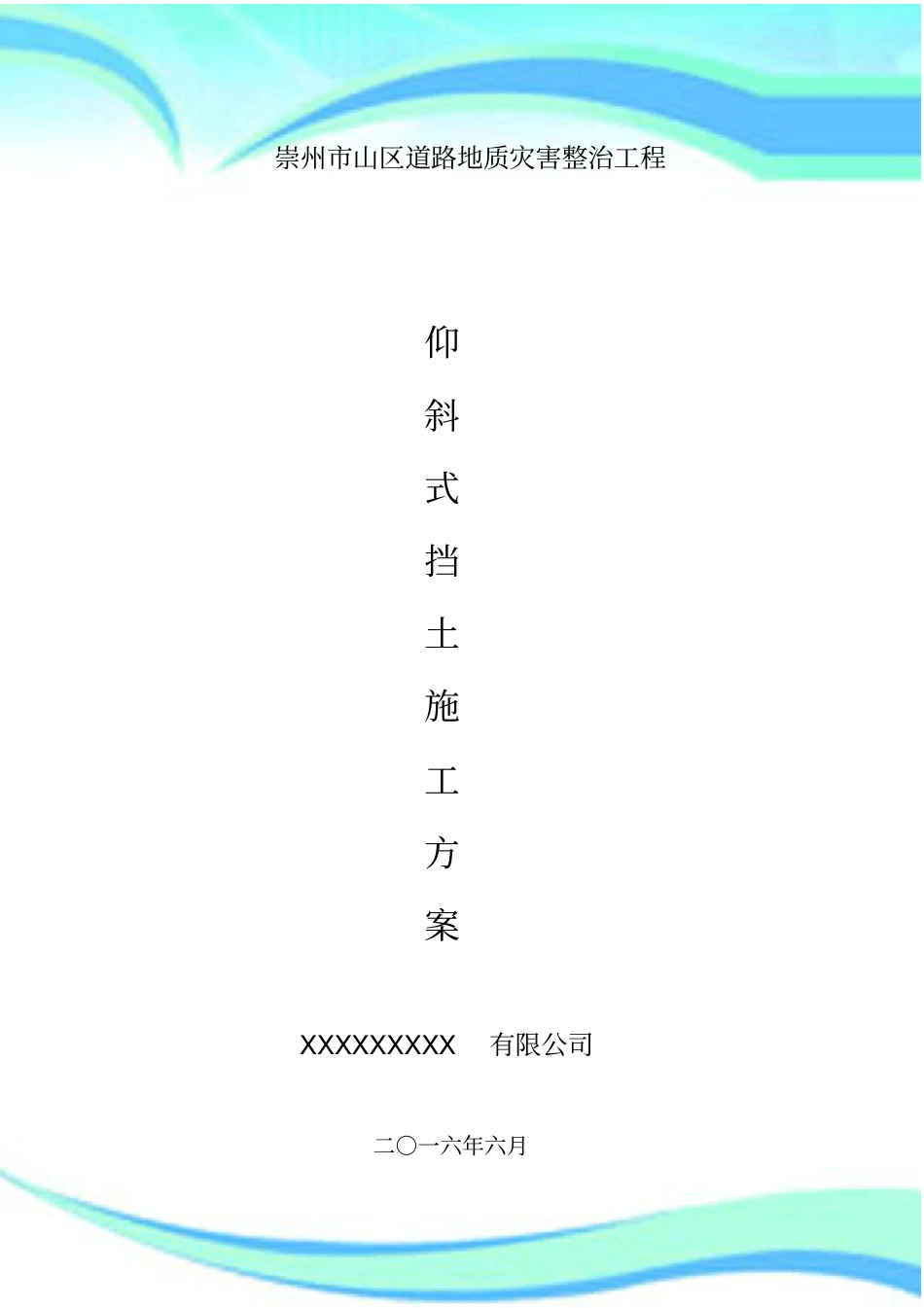

1/19仰斜式混凝土挡土墙施工实施方案2/19————————————————————————————————作者：————————————————————————————————日期：崇州市山区道路地质灾害整治工程仰斜式挡土施工方案XXXXXXXXX有限公司二○一六年六月个人收集整理，勿做商业用途0/19崇州市山区道路地质灾害整治工程重力式混凝土挡土墙施工方案1、工程概况1.1工程概况1.1.1本项目混凝土挡墙施工里程：仰斜式路堤墙K19+720-K19+905共计185m。1.2编制依据《公路桥涵施工技术规范》JTG/TF50—2011；《公路工程质量评定标准》JTGF80/1—2004；《挡土墙设计通用图》。1.3图纸说明1.3.1挡土墙采用C20混凝土1.3.2纵向每隔10～15m设置一道伸缩缝，缝宽2cm，采用沥青麻絮塞缝，塞缝深度内、外、顶三面均不小于20cm。1.3.3泄水孔采用φ8PVC管间距2～3m渗水处适当加密，上下排泄水孔应交错设置；泄水孔井口用透水土工布（短纤针刺非织造土工布，铺筑尺寸为0.25*0.25m）进行包裹，泄水孔口铺设复合土工膜（采用0.5m*0.5m“两布一膜”）。1.3.4墙背后设厚30cm的天然砂砾竖向排水层，天然砂砾含泥量不个人收集整理，勿做商业用途1/19大于5%，水通过泄水孔排除墙外。1.3.5施工前认真考察地质情况，复核设计承载力是否符合要求，若不符，则换填水泥稳定砂砾（水泥含量5%）；基础埋深以相应位置处河底高程控制，填埋深度不小于设计深度。基坑开挖后必须严格碾压夯实基底，压实度不小于设计值，若遇阴雨天气必须基坑进行覆盖防止基坑遇水软化而降低承载力。1.3.6施工前，对标高、尺寸等相关参数需仔细核对，以便做到合理衔接。1.3.7墙背填土必须用12t压路机配合小型夯机人工夯实。1.4工程量及形式1.4.1主要工程量本合同段仰斜式路堤墙总长度为185米，图纸设计使用C20混凝土施工准备2.1技术准备2.1.1熟悉设计图纸，根据安全操作细则，对施工作业人员进行安全技术交底。2.2施工放样2.2.1施工前技术人员向施工队进行书面交底，书面交底包含施工图纸、施工方案、工艺流程、质量控制标准、安全、环保措施等内容；技术人员对施工图审核更正内容除在原图上清楚标识外，须有书面单独说明。施工队接到施工图及技术交底后，也要进行审核，对存在疑个人收集整理，勿做商业用途2/19问要求技术人员给予明确.2.2.2为了保证挡土墙施工时的结构尺寸，我施工单位测量组遵循“由整体到局部，先控制后碎部”的测量原则，根据本管段平面高程控制网，引出平面高程控制网，要求平面高程控制点不得小于3个，经监理工程师复测满足精度后才可以进入施工放样阶段。2.2.3把平面高程控制点做为已知点，分别用全站仪和水准仪对挡土墙的纵、横轴线进行精确定位，并做好护桩，测量完成后，还需监理工程师复核。2.2.4待挡土墙的纵、横轴线定位完成后，技术人员便可利用控制桩，对挡土墙进行细部施工放样。2.3外业准备2.3.1水、电供应施工用水就近采用河水，施工用电采用接入大临用电及发电机发电相结合的方式，施工队应自备电线及照明设备。2.3.2施工便道施工便道就近村道、河道、农道、公路进入，分段修筑。便道填筑80cm厚砂砾并分层压实，顶宽6.5m，每300m设置错车道一处，满足施工需要。2.3.3场地布置按照红线征地范围挖除界沟，征地界内施工场地清表用机械碾压平整，将腐殖土集中装运集中堆放；现场做好临时排水工作以防雨季来个人收集整理，勿做商业用途3/19临时雨水流入开挖的基坑内。3.资源配置3.1机械配置投入机械设备一览表序号设备名称规格及型号单位数量备注1挖掘机神钢台22吊车QY16台23自卸汽车8T台44振捣棒50型套45发电机25Kw台26混凝土运8方台43.2材料配置本合同段内挡土墙采用分层施工，施工中所用材料由项目部统一采购；混凝土按照设计工程量及每部分施工进度，由拌合站统一调配。4、总体施工方案4.1设计要求4.1.1挡土墙施工前，应做好截、排水及防渗设施。4.1.2在岩体破碎、土质松软或地下水丰富地段修建挡土墙，宜避开雨季施工。4.1.3明挖基坑应符合下列规定：个人收集整理，勿做商业用途4/194.1.3.1施工过程中应对地质情况进行核对，与设计不符时，应及时处理。4.1.3.2基坑开挖宜分段跳槽...
