汽车发动机可变配气相位与气门升程课件VIP免费

汽车发动机可变配气相位与气门升程课件_第1页
汽车发动机可变配气相位与气门升程课件_第2页
汽车发动机可变配气相位与气门升程课件_第3页

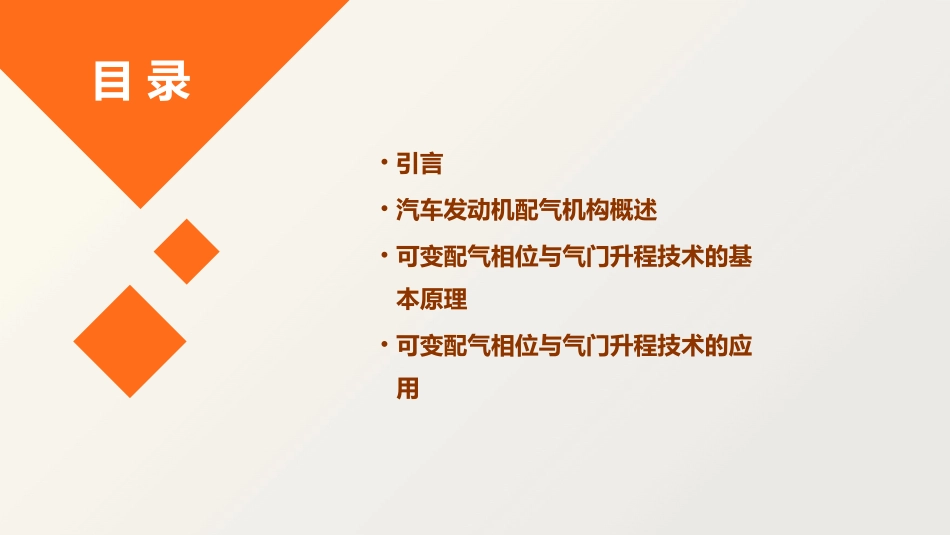

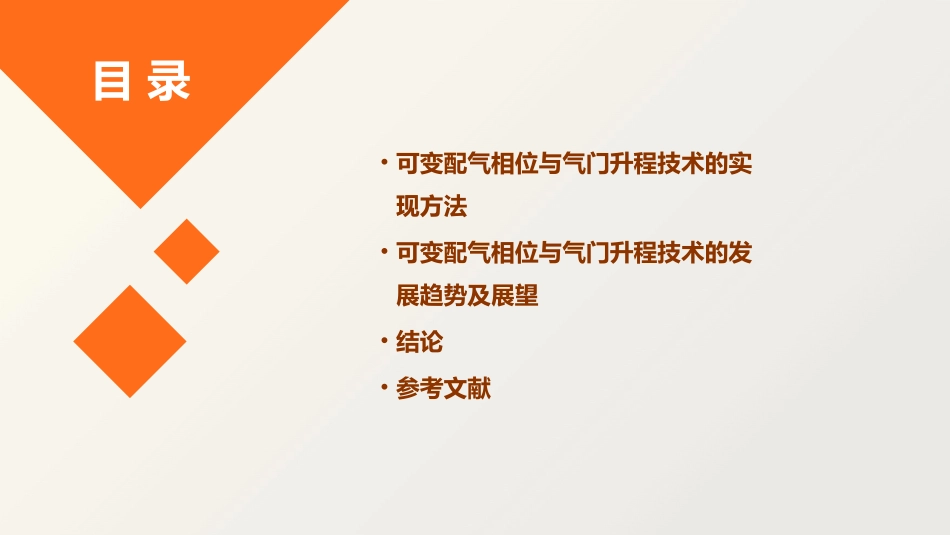

汽车发动机可变配气相位与气门升程课件目录•引言•汽车发动机配气机构概述•可变配气相位与气门升程技术的基本原理•可变配气相位与气门升程技术的应用目录•可变配气相位与气门升程技术的实现方法•可变配气相位与气门升程技术的发展趋势及展望•结论•参考文献01引言背景介绍汽车工业的发展历程中,发动机的性能不断提升,可变配气相位与气门升程技术作为提高发动机性能的关键手段之一,逐渐受到重视。随着环保和燃油经济性的要求日益严格,可变配气相位与气门升程技术对于改善发动机燃烧过程,提高动力输出和燃油效率具有重要意义。深入探讨可变配气相位与气门升程技术的工作原理、控制策略及其对发动机性能的影响,为发动机设计提供理论支持。研究目的推动可变配气相位与气门升程技术在汽车工业中的应用,提高发动机性能,降低排放,促进汽车产业的可持续发展。研究意义研究目的与意义国外研究现状01可变配气相位与气门升程技术自20世纪80年代提出以来,在国外已经得到了深入研究,并在部分车型上实现了量产。国内研究现状02我国在可变配气相位与气门升程技术方面的研究起步较晚,但近年来随着国家对新能源汽车与智能制造的重视,越来越多的研究机构和企业开始投入这一领域的研究。发展趋势03未来,随着智能化、电动化技术的发展,可变配气相位与气门升程技术将与先进的控制策略相结合,实现更加智能、精确的发动机控制,进一步提高发动机的性能。国内外研究现状及发展趋势02汽车发动机配气机构概述包括气门、气门弹簧、气门导管等零件。包括凸轮轴、凸轮轴轴承、轴颈等零件。包括挺柱、推杆、摇臂等零件。包括进排气门早开、迟闭角度的调节机构,以及气门升程调节机构。气门组件凸轮轴组件气门传动组件配气相位机构配气机构的组成作用配气机构是发动机的重要组成部分,其作用是控制气门的开闭时刻和升程,以实现可变的配气相位和气门升程,从而满足发动机不同工况下的动力需求。工作原理发动机运转时,凸轮轴旋转,通过挺柱、推杆、摇臂等传动组件将旋转运动传递到气门组件,使气门按照规定的时刻开启或关闭,同时通过配气相位机构调节气门开闭的角度和气门升程的大小。配气机构的作用及工作原理优点传统配气相位与气门升程固定模式结构简单,技术成熟,维修方便,成本低廉。缺点由于发动机不同工况下的气门开闭时刻和升程固定不变,因此无法适应发动机不同转速和负荷的变化需求,导致发动机性能不能得到充分发挥。同时,由于气门开闭时刻和升程固定不变,也容易导致发动机燃油消耗和排放性能不佳。传统配气相位与气门升程固定模式的优缺点03可变配气相位与气门升程技术的基本原理可变配气相位与气门升程技术是指发动机在不同转速和负载下,能够改变气门开启和关闭时刻以及气门行程的大小,以优化发动机性能的技术。这种技术可以适应不同的发动机工况,提高发动机的燃油经济性、动力性和排放性能。可变配气相位与气门升程技术的定义根据控制方式不同,可变配气相位与气门升程技术主要分为机械式、电磁式和液压式三种类型。机械式可变配气相位与气门升程技术结构简单,可靠性高,但调整范围有限。电磁式可变配气相位与气门升程技术响应速度快,可实现实时调整,但需要额外的传感器和控制器。液压式可变配气相位与气门升程技术具有较大的调整范围,但结构复杂,成本较高。可变配气相位与气门升程技术的分类及特点可变配气相位与气门升程技术的工作原理010203可变配气相位与气门升程技术的工作原理是通过改变凸轮轴的旋转角度以及气门弹簧的预紧力,实现对气门开启和关闭时刻以及气门行程大小的调整。在不同转速和负载下,发动机控制单元(ECU)根据传感器信号判断当前发动机工况,并输出控制信号,驱动执行机构调整凸轮轴的旋转角度和气门弹簧的预紧力,以实现最佳的气门开闭时刻和行程大小。通过可变配气相位与气门升程技术的应用,发动机能够更好地适应不同的工况,提高发动机的性能表现。04可变配气相位与气门升程技术的应用通过改变气门关闭和开启的时间,可变配气相位和气门升程技术可以在低速时提高发动机的扭矩,高速时提高发动机的功率。改善低速和高速时的动力性能通...
