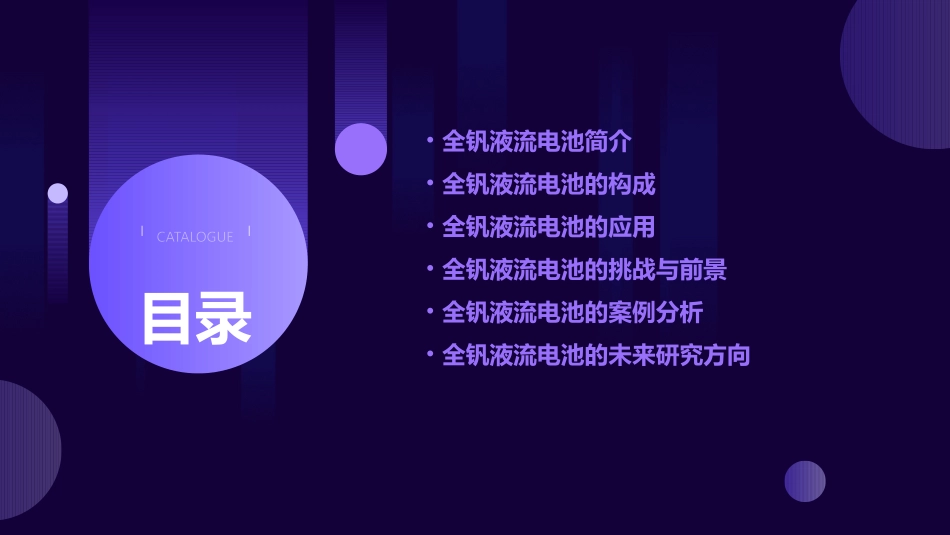

全钒液流电池基础知识课件CATALOGUE目录•全钒液流电池简介•全钒液流电池的构成•全钒液流电池的应用•全钒液流电池的挑战与前景•全钒液流电池的案例分析•全钒液流电池的未来研究方向01全钒液流电池简介定义全钒液流电池是一种基于钒元素不同价态的氧化还原反应来储存电能的液流电池。工作原理全钒液流电池通过正负极电解液中不同价态的钒离子交换，实现电能的储存和释放。在充电过程中，正极电解液中的正四价钒离子还原为正三价钒离子，负极电解液中的正五价钒离子氧化为正四价钒离子；在放电过程中，正三价钒离子氧化为正四价钒离子，正四价钒离子还原为正五价钒离子。定义与工作原理全钒液流电池的研究始于20世纪60年代，但由于技术限制和能源市场需求的不足，发展较为缓慢。早期研究随着可再生能源的大规模开发和利用，全钒液流电池因其高能量密度、长寿命、环保安全等优点重新受到关注，技术发展迅速。近年进展目前，全钒液流电池已经在分布式储能、电网调峰、数据中心、通讯基站等领域得到商业化应用。商业化应用历史与发展全钒液流电池的电解液是流动的，因此被称为“液流电池”。其能量密度高，寿命长，可深度放电而不损伤电池。特点全钒液流电池安全性高，环保无污染；电解液可通过更换实现快速充电和放电；电池寿命长，适合大规模储能应用。优势特点与优势02全钒液流电池的构成电解液是全钒液流电池的核心组成部分，负责储存和释放能量。电解液的浓度和组成对电池的能量密度、充放电性能和稳定性具有重要影响。电解液由钒离子和硫酸组成，其中钒离子有多种价态，通过氧化还原反应实现能量的储存和释放。电解液的循环利用也是全钒液流电池的一大特点，能够提高资源利用率并降低成本。电解液电极材料是全钒液流电池中的另一个关键组成部分，负责电化学反应的进行。电极材料通常选用具有良好导电性能、化学稳定性和催化性能的碳材料或金属复合材料。电极材料的质量和表面积对电池的充放电性能、能量密度和使用寿命具有重要影响。电极材料的制备和改性技术也是全钒液流电池研发的重点之一，以提高电池的性能和稳定性。01020304电极材料隔膜是全钒液流电池中的重要组成部分，用于分隔电解液和电极，防止短路并促进离子传输。隔膜的孔径和厚度对离子的传输速度和电池的内阻具有重要影响，进而影响电池的充放电性能。隔膜通常选用耐腐蚀、化学稳定性好、离子导电性高的材料，如聚乙烯、聚丙烯等。隔膜的稳定性和寿命也是全钒液流电池研发的重要方面，需要保证其在长时间运行中保持稳定。隔膜电池堆是全钒液流电池中的核心部分，由多个单电池串联而成，负责储存和释放能量。储能系统则是全钒液流电池的完整装置，包括电池堆、电解液存储与循环系统、电力控制系统等部分。储能系统可以实现能量的储存、调节和释放，满足不同应用场景的需求。同时，储能系统还需要具备高效、安全、可靠等特点，以保证其在长时间运行中稳定可靠。电池堆的结构设计和组装方式对电池的能量密度、安全性和可靠性具有重要影响。电池堆与储能系统03全钒液流电池的应用全钒液流电池作为分布式储能系统，能够实现能量的储存和释放，满足局部区域内的电力需求。分布式储能独立运行能源管理全钒液流电池可以独立运行，不受电网限制，为偏远地区或电网薄弱地区提供稳定的电力供应。全钒液流电池作为分布式储能系统，有助于实现能源的优化管理，提高能源利用效率。030201分布式储能电网调峰电网调峰全钒液流电池能够响应电网的调度需求，实现电力的调峰和调频，提高电网的稳定性。削峰填谷全钒液流电池可以在电网负荷高峰期释放储存的能量，缓解电力紧张，同时在负荷低谷期充电，实现削峰填谷。平衡负载全钒液流电池可以平衡电网负载，减轻主电网的负担，降低因负载不均造成的电力损耗。应急响应全钒液流电池能够在自然灾害、事故等紧急情况下快速响应，为救援和应急处置提供及时的电力支持。备用电源全钒液流电池可作为备用电源，在紧急情况下提供电力保障，确保关键设施和重要场所的电力供应不中断。高可靠性全钒液流电池作为备用电源，具有较高的可靠性，能够满足关键设施对电源稳定性的要求。备用电源便...
