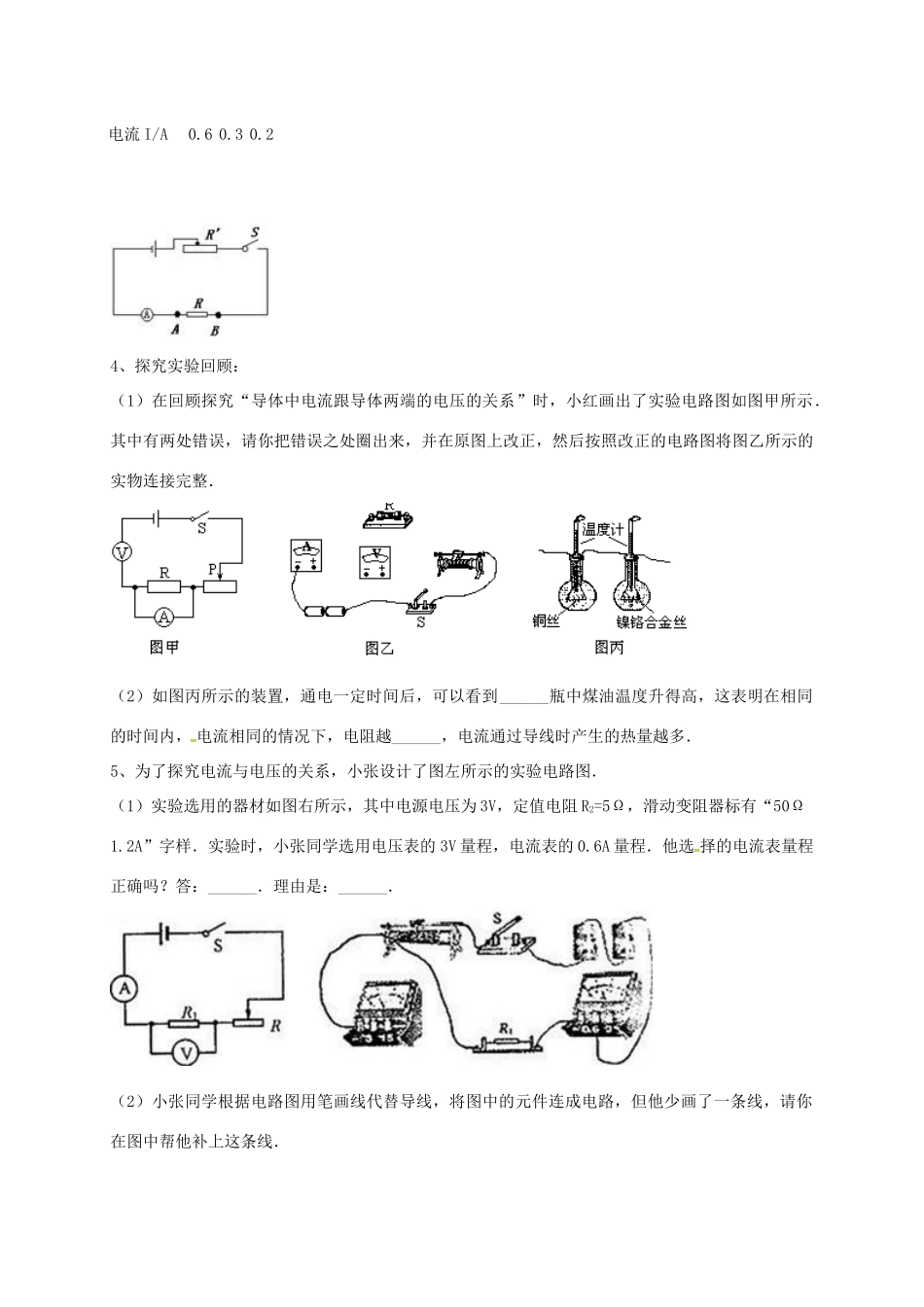

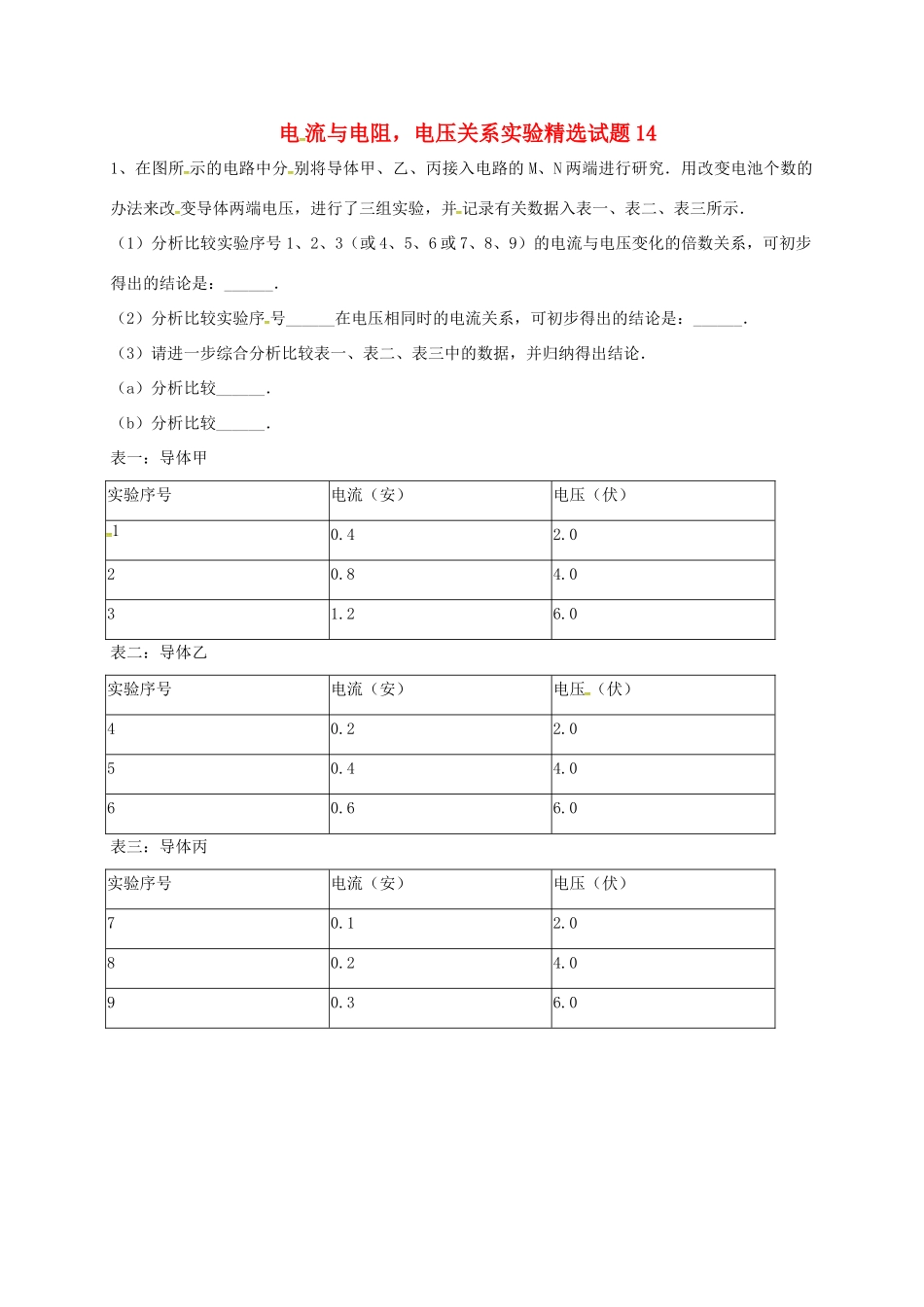

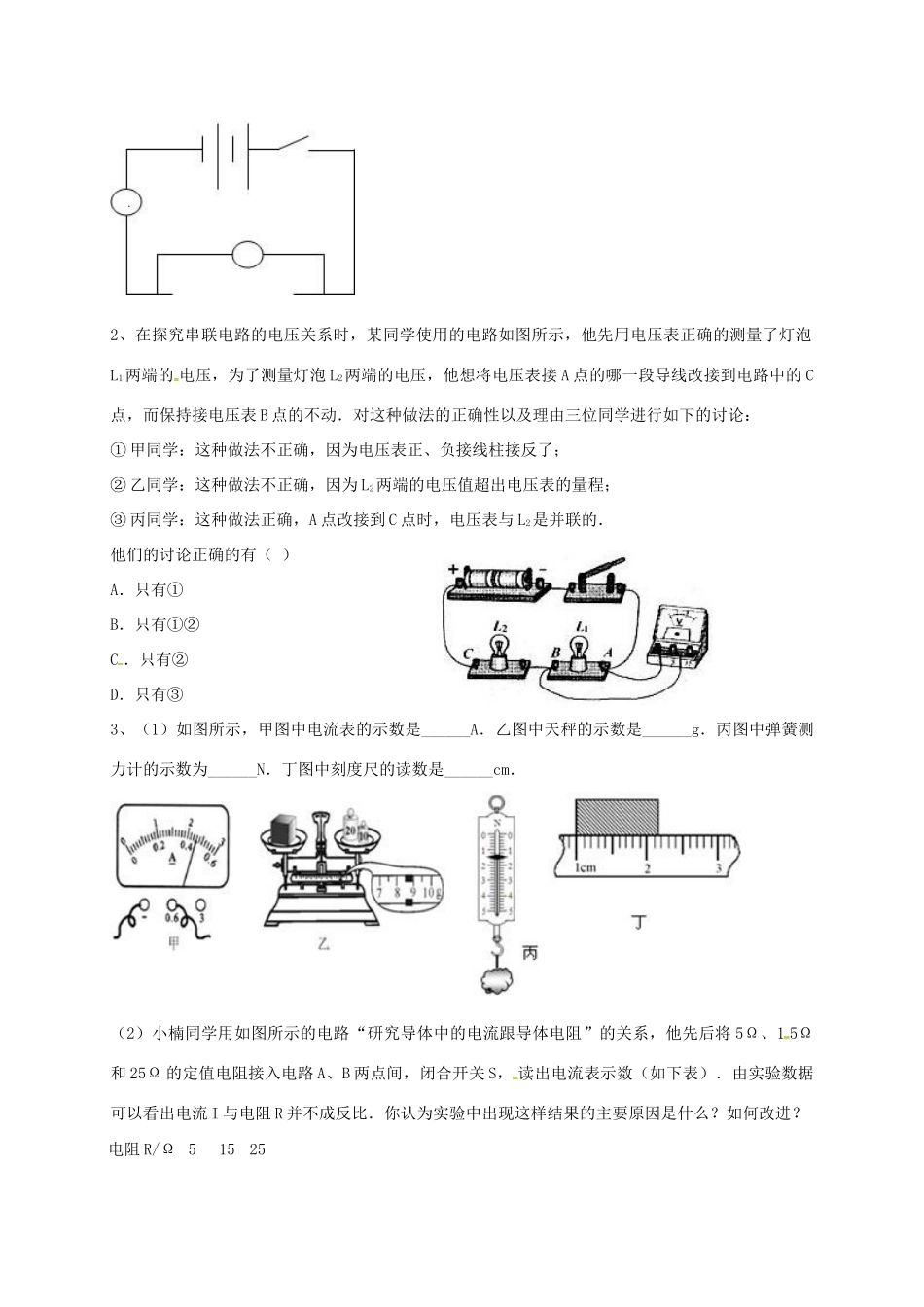

电流与电阻，电压关系实验精选试题141、在图所示的电路中分别将导体甲、乙、丙接入电路的M、N两端进行研究．用改变电池个数的办法来改变导体两端电压，进行了三组实验，并记录有关数据入表一、表二、表三所示．（1）分析比较实验序号1、2、3（或4、5、6或7、8、9）的电流与电压变化的倍数关系，可初步得出的结论是：______．（2）分析比较实验序号______在电压相同时的电流关系，可初步得出的结论是：______．（3）请进一步综合分析比较表一、表二、表三中的数据，并归纳得出结论．（a）分析比较______．（b）分析比较______．表一：导体甲实验序号电流（安）电压（伏）10.42.020.84.031.26.0表二：导体乙实验序号电流（安）电压（伏）40.22.050.44.060.66.0表三：导体丙实验序号电流（安）电压（伏）70.12.080.24.090.36.02、在探究串联电路的电压关系时，某同学使用的电路如图所示，他先用电压表正确的测量了灯泡L1两端的电压，为了测量灯泡L2两端的电压，他想将电压表接A点的哪一段导线改接到电路中的C点，而保持接电压表B点的不动．对这种做法的正确性以及理由三位同学进行如下的讨论：①甲同学：这种做法不正确，因为电压表正、负接线柱接反了；②乙同学：这种做法不正确，因为L2两端的电压值超出电压表的量程；③丙同学：这种做法正确，A点改接到C点时，电压表与L2是并联的．他们的讨论正确的有（）A．只有①B．只有①②C．只有②D．只有③3、（1）如图所示，甲图中电流表的示数是______A．乙图中天秤的示数是______g．丙图中弹簧测力计的示数为______N．丁图中刻度尺的读数是______cm．（2）小楠同学用如图所示的电路“研究导体中的电流跟导体电阻”的关系，他先后将5Ω、15Ω和25Ω的定值电阻接入电路A、B两点间，闭合开关S，读出电流表示数（如下表）．由实验数据可以看出电流I与电阻R并不成反比．你认为实验中出现这样结果的主要原因是什么？如何改进？电阻R/Ω51525电流I/A0.60.30.24、探究实验回顾：（1）在回顾探究“导体中电流跟导体两端的电压的关系”时，小红画出了实验电路图如图甲所示．其中有两处错误，请你把错误之处圈出来，并在原图上改正，然后按照改正的电路图将图乙所示的实物连接完整．（2）如图丙所示的装置，通电一定时间后，可以看到______瓶中煤油温度升得高，这表明在相同的时间内，电流相同的情况下，电阻越______，电流通过导线时产生的热量越多．5、为了探究电流与电压的关系，小张设计了图左所示的实验电路图．（1）实验选用的器材如图右所示，其中电源电压为3V，定值电阻R2=5Ω，滑动变阻器标有“50Ω1.2A”字样．实验时，小张同学选用电压表的3V量程，电流表的0.6A量程．他选择的电流表量程正确吗？答：______．理由是：______．（2）小张同学根据电路图用笔画线代替导线，将图中的元件连成电路，但他少画了一条线，请你在图中帮他补上这条线．（3）在实验中．为了增大R1两端的电压，小张同学应该将滑动编组器的滑片向______端滑动（4）下表是小张同学探究电流与电压关系时记录的几组实验数据．通过对表中数据的分析，可得到的初步结论是：______．实验次数12345电压/V[0.51.01.52.02.5电流/A0.100.200.300.400.50
