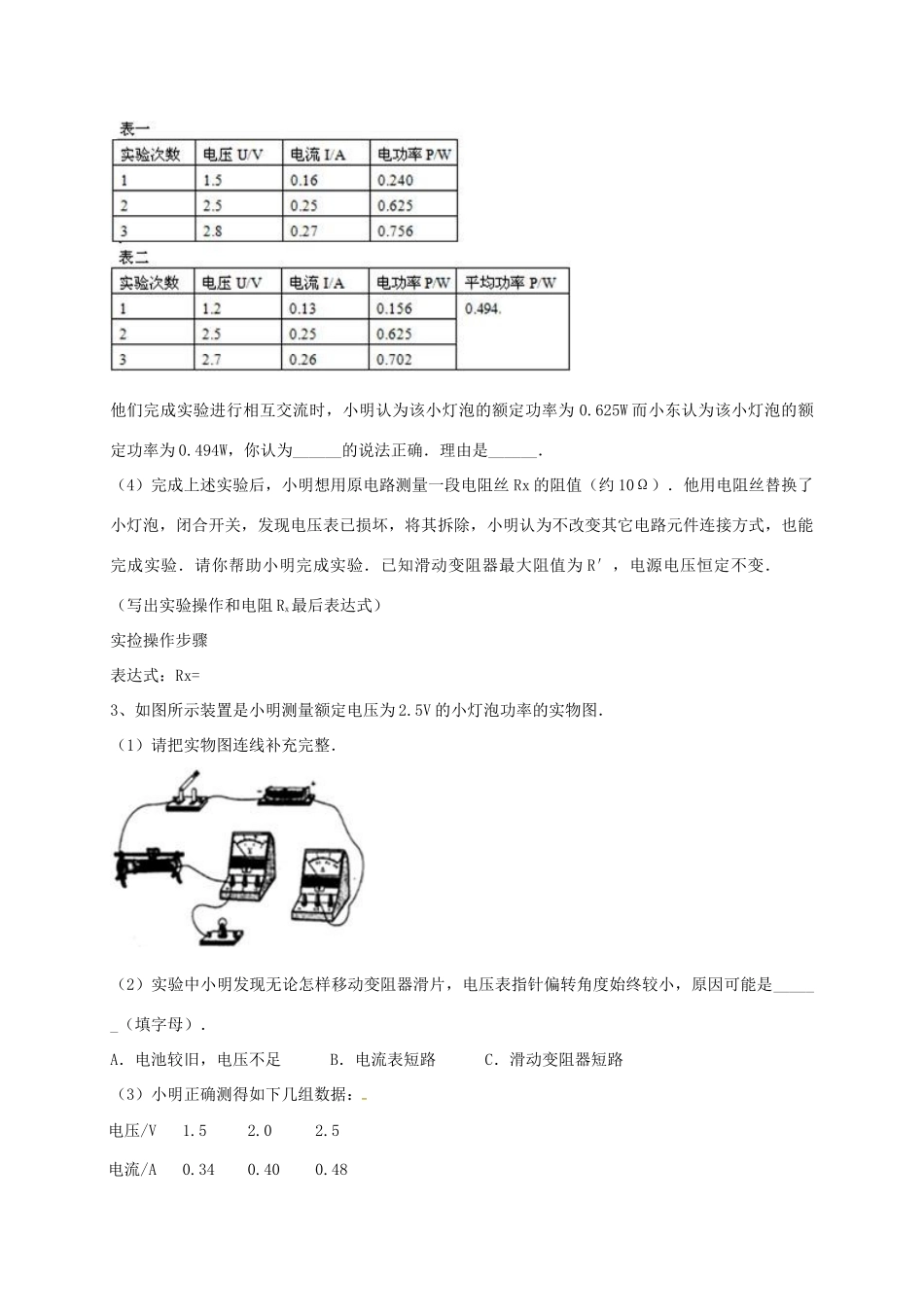

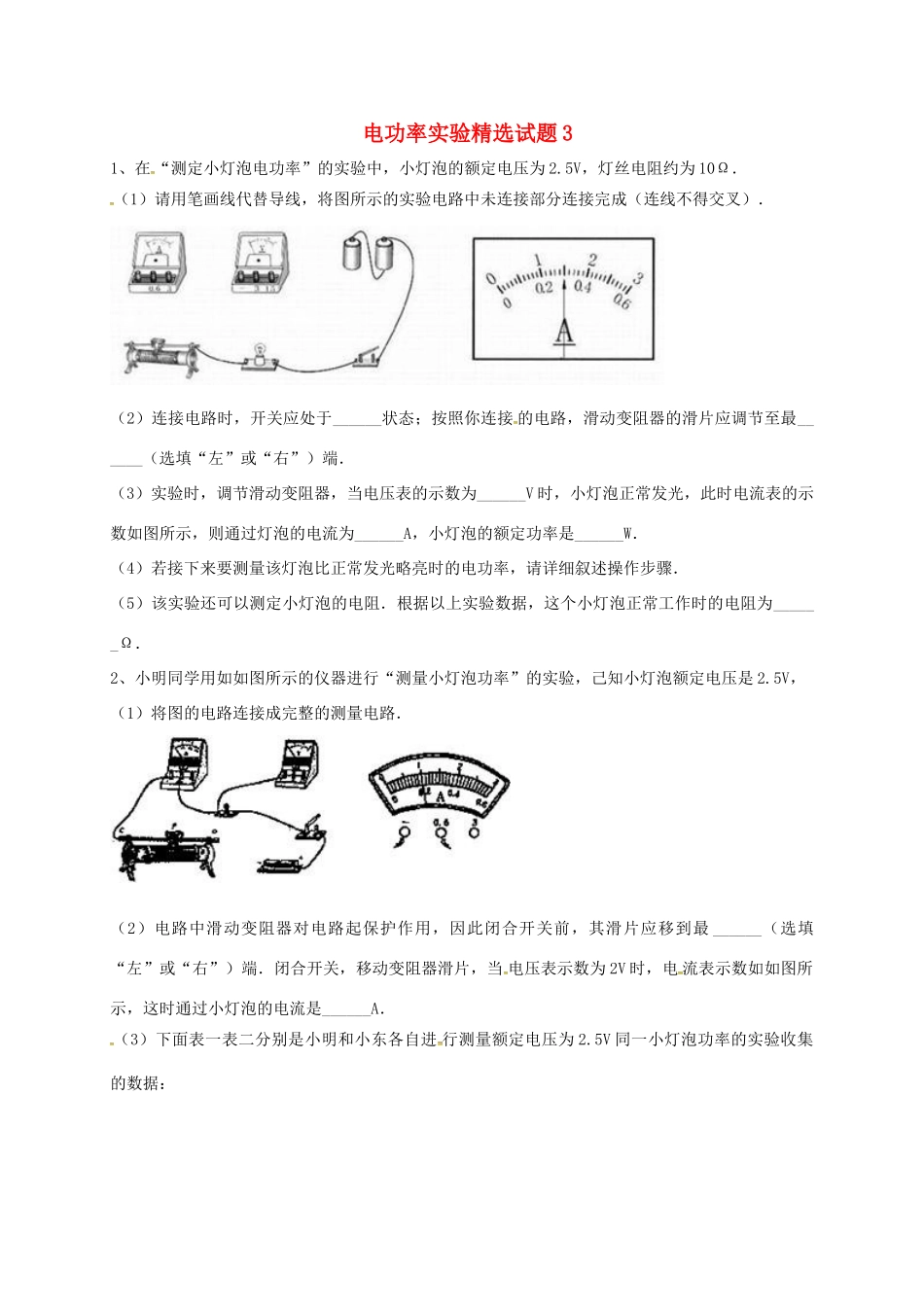

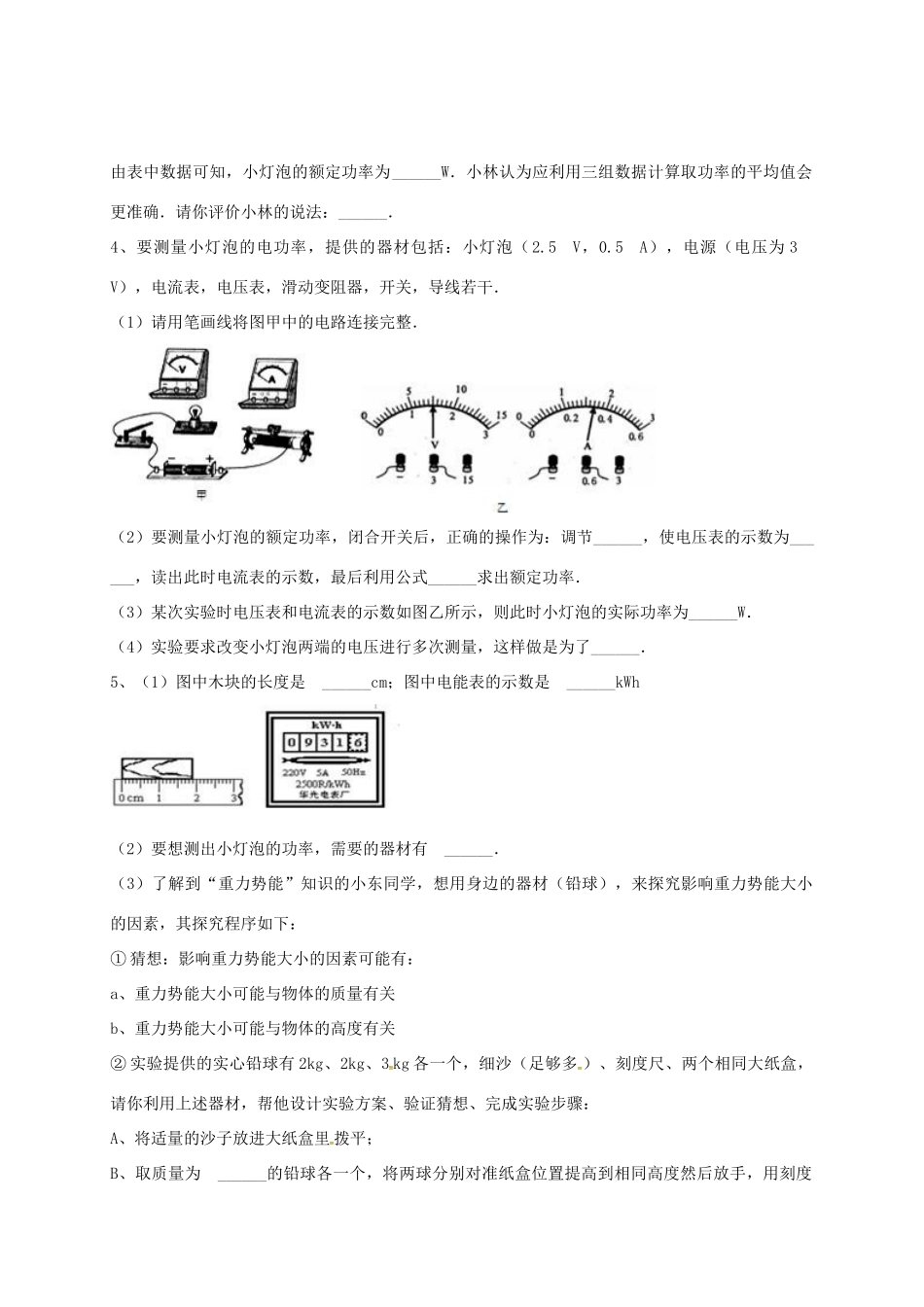

电功率实验精选试题31、在“测定小灯泡电功率”的实验中，小灯泡的额定电压为2.5V，灯丝电阻约为10Ω．（1）请用笔画线代替导线，将图所示的实验电路中未连接部分连接完成（连线不得交叉）．（2）连接电路时，开关应处于______状态；按照你连接的电路，滑动变阻器的滑片应调节至最______（选填“左”或“右”）端．（3）实验时，调节滑动变阻器，当电压表的示数为______V时，小灯泡正常发光，此时电流表的示数如图所示，则通过灯泡的电流为______A，小灯泡的额定功率是______W．（4）若接下来要测量该灯泡比正常发光略亮时的电功率，请详细叙述操作步骤．（5）该实验还可以测定小灯泡的电阻．根据以上实验数据，这个小灯泡正常工作时的电阻为______Ω．2、小明同学用如如图所示的仪器进行“测量小灯泡功率”的实验，己知小灯泡额定电压是2.5V，（1）将图的电路连接成完整的测量电路．（2）电路中滑动变阻器对电路起保护作用，因此闭合开关前，其滑片应移到最______（选填“左”或“右”）端．闭合开关，移动变阻器滑片，当电压表示数为2V时，电流表示数如如图所示，这时通过小灯泡的电流是______A．（3）下面表一表二分别是小明和小东各自进行测量额定电压为2.5V同一小灯泡功率的实验收集的数据：他们完成实验进行相互交流时，小明认为该小灯泡的额定功率为0.625W而小东认为该小灯泡的额定功率为0.494W，你认为______的说法正确．理由是______．（4）完成上述实验后，小明想用原电路测量一段电阻丝Rx的阻值（约10Ω）．他用电阻丝替换了小灯泡，闭合开关，发现电压表已损坏，将其拆除，小明认为不改变其它电路元件连接方式，也能完成实验．请你帮助小明完成实验．已知滑动变阻器最大阻值为R′，电源电压恒定不变．（写出实验操作和电阻Rx最后表达式）实捡操作步骤表达式：Rx=3、如图所示装置是小明测量额定电压为2.5V的小灯泡功率的实物图．（1）请把实物图连线补充完整．（2）实验中小明发现无论怎样移动变阻器滑片，电压表指针偏转角度始终较小，原因可能是______（填字母）．A．电池较旧，电压不足B．电流表短路C．滑动变阻器短路（3）小明正确测得如下几组数据：电压/V1.5[2.02.5电流/A0.340.400.48由表中数据可知，小灯泡的额定功率为______W．小林认为应利用三组数据计算取功率的平均值会更准确．请你评价小林的说法：______．4、要测量小灯泡的电功率，提供的器材包括：小灯泡（2.5V，0.5A），电源（电压为3V），电流表，电压表，滑动变阻器，开关，导线若干．（1）请用笔画线将图甲中的电路连接完整．（2）要测量小灯泡的额定功率，闭合开关后，正确的操作为：调节______，使电压表的示数为______，读出此时电流表的示数，最后利用公式______求出额定功率．（3）某次实验时电压表和电流表的示数如图乙所示，则此时小灯泡的实际功率为______W．（4）实验要求改变小灯泡两端的电压进行多次测量，这样做是为了______．5、（1）图中木块的长度是______cm；图中电能表的示数是______kWh（2）要想测出小灯泡的功率，需要的器材有______．（3）了解到“重力势能”知识的小东同学，想用身边的器材（铅球），来探究影响重力势能大小的因素，其探究程序如下：①猜想：影响重力势能大小的因素可能有：a、重力势能大小可能与物体的质量有关b、重力势能大小可能与物体的高度有关②实验提供的实心铅球有2kg、2kg、3kg各一个，细沙（足够多）、刻度尺、两个相同大纸盒，请你利用上述器材，帮他设计实验方案、验证猜想、完成实验步骤：A、将适量的沙子放进大纸盒里拨平；B、取质量为______的铅球各一个，将两球分别对准纸盒位置提高到相同高度然后放手，用刻度尺量出铅球所砸沙坑的深度进行比较；C、取质量为______的铅球各一个，将两球分别对准纸盒位置提高到不同高度然后放手，用刻度尺量出铅球所砸沙坑的深度进行比较．③通过对该实验的探究，B步骤得到的结论是：重力势能跟______有关；C步骤得出的结论是：重力势能跟______有关．④两盏完全相同的灯L1、L2接在电压为6V的电源上都能发光，现要判断L1、L2的连接方式．（请完成下表）条件判断方法L1、L2的连接方式不使用任何仪器方法一：...
