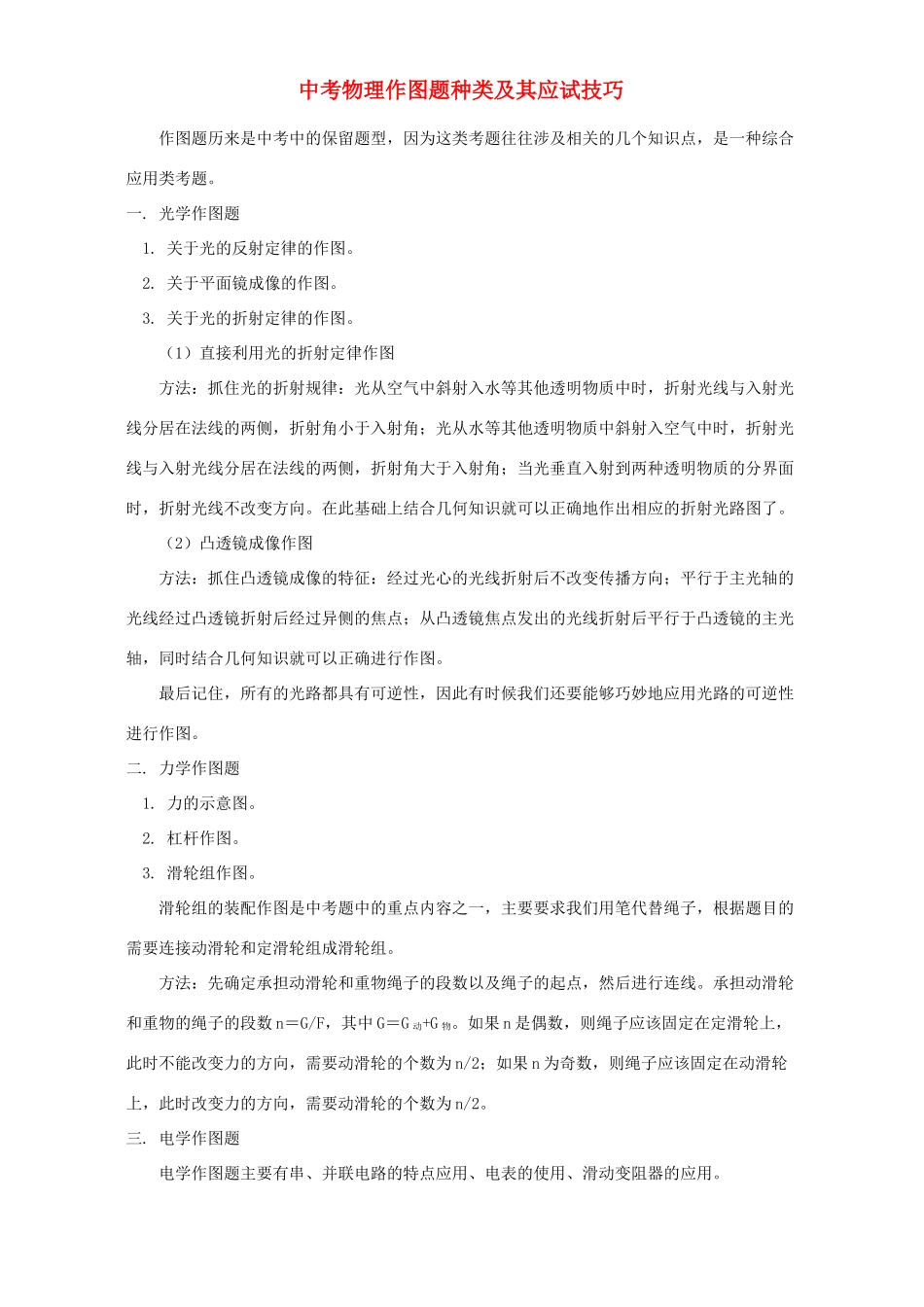

中考物理作图题种类及其应试技巧作图题历来是中考中的保留题型，因为这类考题往往涉及相关的几个知识点，是一种综合应用类考题。一.光学作图题1.关于光的反射定律的作图。2.关于平面镜成像的作图。3.关于光的折射定律的作图。（1）直接利用光的折射定律作图方法：抓住光的折射规律：光从空气中斜射入水等其他透明物质中时，折射光线与入射光线分居在法线的两侧，折射角小于入射角；光从水等其他透明物质中斜射入空气中时，折射光线与入射光线分居在法线的两侧，折射角大于入射角；当光垂直入射到两种透明物质的分界面时，折射光线不改变方向。在此基础上结合几何知识就可以正确地作出相应的折射光路图了。（2）凸透镜成像作图方法：抓住凸透镜成像的特征：经过光心的光线折射后不改变传播方向；平行于主光轴的光线经过凸透镜折射后经过异侧的焦点；从凸透镜焦点发出的光线折射后平行于凸透镜的主光轴，同时结合几何知识就可以正确进行作图。最后记住，所有的光路都具有可逆性，因此有时候我们还要能够巧妙地应用光路的可逆性进行作图。二.力学作图题1.力的示意图。2.杠杆作图。3.滑轮组作图。滑轮组的装配作图是中考题中的重点内容之一，主要要求我们用笔代替绳子，根据题目的需要连接动滑轮和定滑轮组成滑轮组。方法：先确定承担动滑轮和重物绳子的段数以及绳子的起点，然后进行连线。承担动滑轮和重物的绳子的段数n＝G/F，其中G＝G动+G物。如果n是偶数，则绳子应该固定在定滑轮上，此时不能改变力的方向，需要动滑轮的个数为n/2；如果n为奇数，则绳子应该固定在动滑轮上，此时改变力的方向，需要动滑轮的个数为n/2。三.电学作图题电学作图题主要有串、并联电路的特点应用、电表的使用、滑动变阻器的应用。方法：结合串、并联电路的特点。串联电路各点电流相等，串联电路的总电压等于各个部分电压之和，串联电路的总电阻等于各用电器的电阻之和，串联电路各用电器的工作状态相互影响；并联电路干路电流等于各支路电流之和，并联电路总电压与各支路电压相等，并联电路的总电阻的倒数等于各支路电阻的倒数和，并联电路各用电器的工作状态互不影响。结合电压表、电流表的使用方法，需要测量哪部分的电流，电流表就应该与该部分串联；需要测量哪部分的电压，电压表就应该与该部分并联；而滑动变阻器需要控制哪部分用电器，就应该与该部分串联。四.电磁学作图题方法：明确磁体北极所受磁力的方向与该点的磁场方向一致，明确安培定则并能够熟练运用。五.安全用电作图题方法：明确安全用电常识：“火线、零线并排走，零线直接进灯头，火线接进保险盒，经过开关进灯座”；明确安全用电原则：不靠近高压带电体，不接触低压带电体，不弄湿用电器，不损坏绝缘部分。
