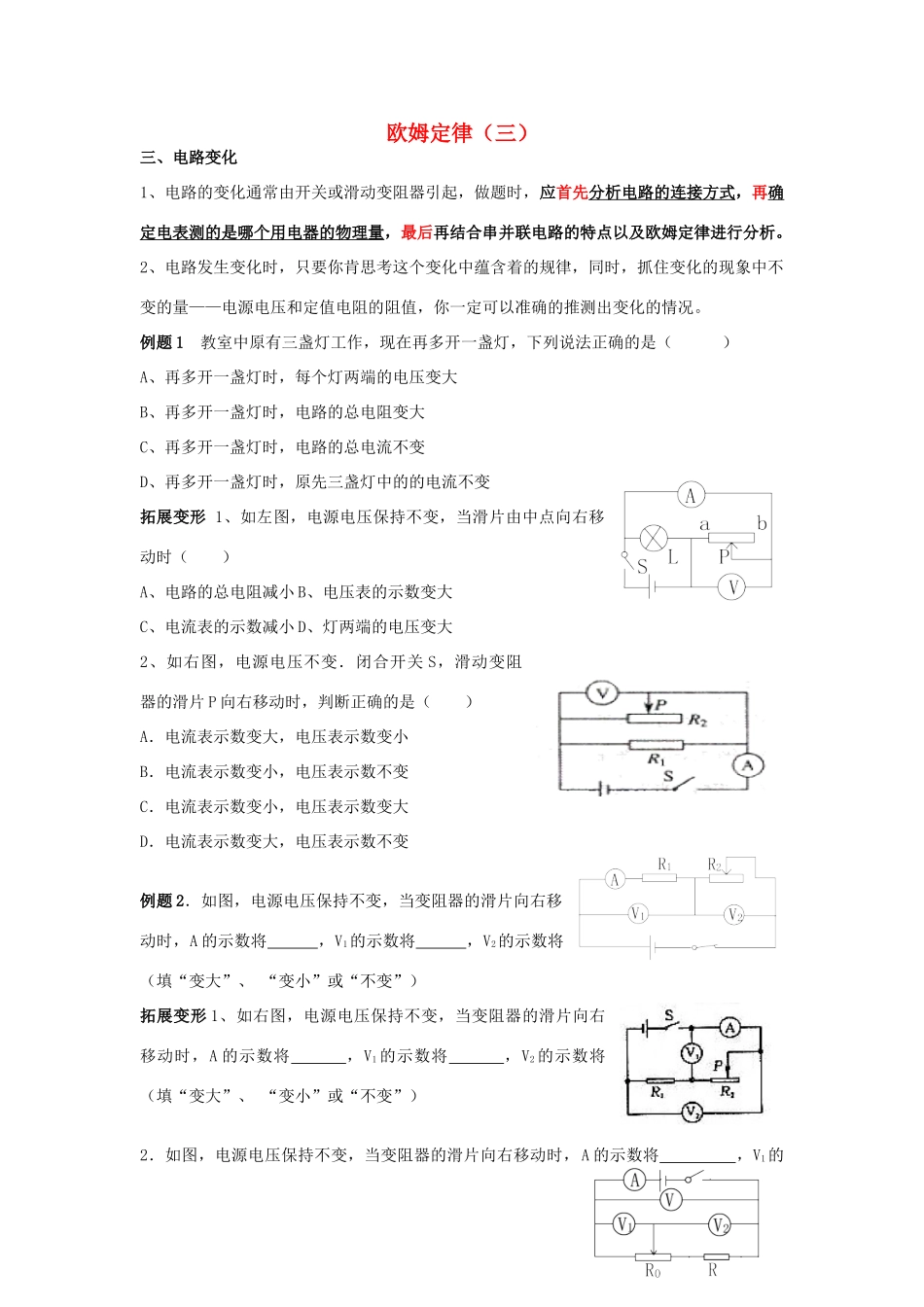

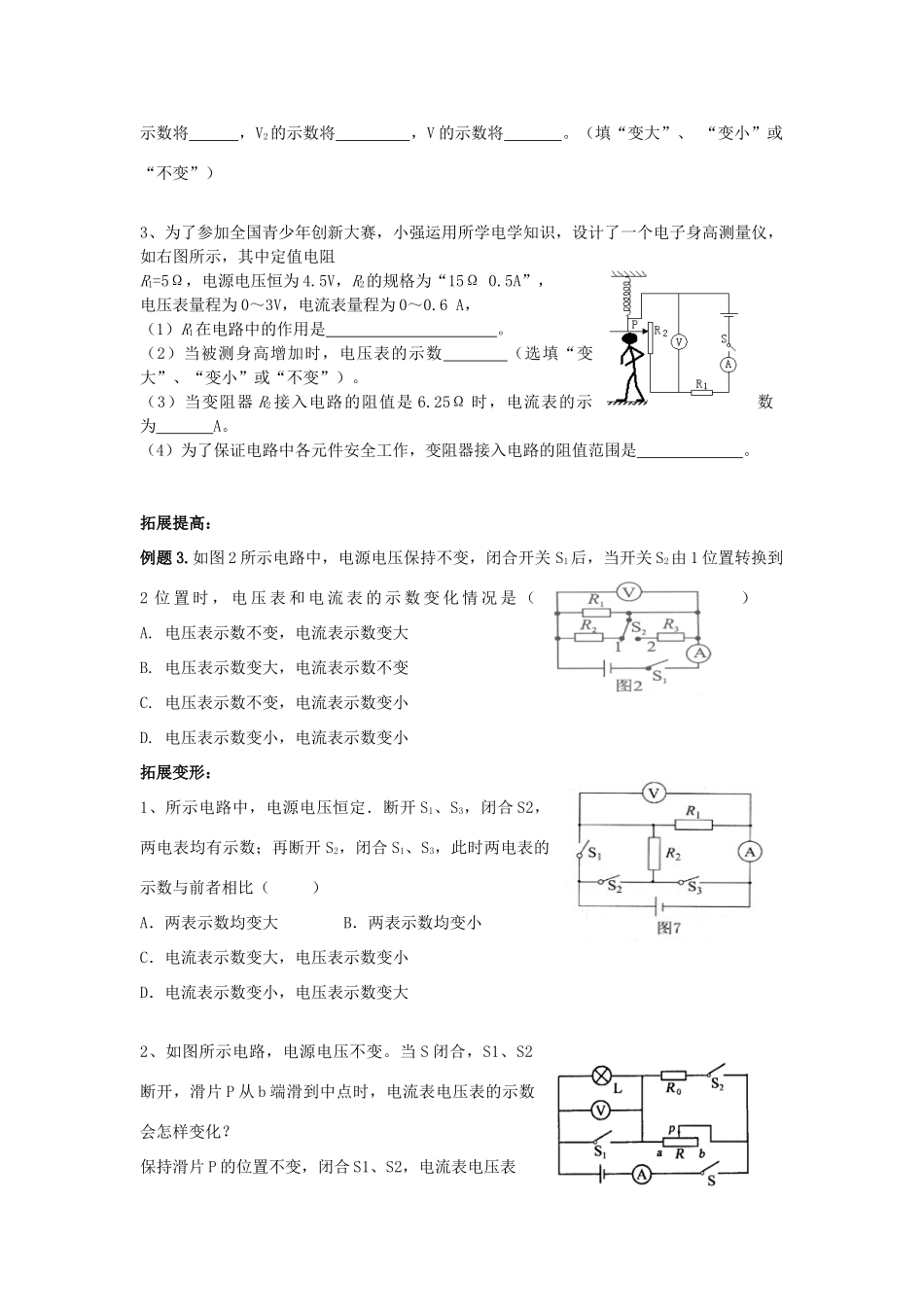

欧姆定律（三）三、电路变化1、电路的变化通常由开关或滑动变阻器引起，做题时，应首先分析电路的连接方式，再确定电表测的是哪个用电器的物理量，最后再结合串并联电路的特点以及欧姆定律进行分析。2、电路发生变化时，只要你肯思考这个变化中蕴含着的规律，同时，抓住变化的现象中不变的量——电源电压和定值电阻的阻值，你一定可以准确的推测出变化的情况。例题1教室中原有三盏灯工作，现在再多开一盏灯，下列说法正确的是（）A、再多开一盏灯时，每个灯两端的电压变大B、再多开一盏灯时，电路的总电阻变大C、再多开一盏灯时，电路的总电流不变D、再多开一盏灯时，原先三盏灯中的的电流不变拓展变形1、如左图，电源电压保持不变，当滑片由中点向右移动时（）A、电路的总电阻减小B、电压表的示数变大C、电流表的示数减小D、灯两端的电压变大2、如右图，电源电压不变．闭合开关S，滑动变阻器的滑片P向右移动时，判断正确的是（）A．电流表示数变大，电压表示数变小B．电流表示数变小，电压表示数不变C．电流表示数变小，电压表示数变大D．电流表示数变大，电压表示数不变例题2．如图，电源电压保持不变，当变阻器的滑片向右移动时，A的示数将，V1的示数将，V2的示数将（填“变大”、“变小”或“不变”）拓展变形1、如右图，电源电压保持不变，当变阻器的滑片向右移动时，A的示数将，V1的示数将，V2的示数将（填“变大”、“变小”或“不变”）2．如图，电源电压保持不变，当变阻器的滑片向右移动时，A的示数将，V1的示数将，V2的示数将，V的示数将。（填“变大”、“变小”或“不变”）3、为了参加全国青少年创新大赛，小强运用所学电学知识，设计了一个电子身高测量仪，如右图所示，其中定值电阻R1=5Ω，电源电压恒为4.5V，R2的规格为“15Ω0.5A”，电压表量程为0～3V，电流表量程为0～0.6A，（1）R1在电路中的作用是。（2）当被测身高增加时，电压表的示数（选填“变大”、“变小”或“不变”）。（3）当变阻器R2接入电路的阻值是6.25Ω时，电流表的示数为A。（4）为了保证电路中各元件安全工作，变阻器接入电路的阻值范围是。拓展提高：例题3.如图2所示电路中，电源电压保持不变，闭合开关S1后，当开关S2由1位置转换到2位置时，电压表和电流表的示数变化情况是（）A.电压表示数不变，电流表示数变大B.电压表示数变大，电流表示数不变C.电压表示数不变，电流表示数变小D.电压表示数变小，电流表示数变小拓展变形：1、所示电路中，电源电压恒定．断开S1、S3，闭合S2，两电表均有示数；再断开S2，闭合S1、S3，此时两电表的示数与前者相比（）A．两表示数均变大B．两表示数均变小C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变大2、如图所示电路，电源电压不变。当S闭合，S1、S2断开，滑片P从b端滑到中点时，电流表电压表的示数会怎样变化？保持滑片P的位置不变，闭合S1、S2，电流表电压表的示数又会发生怎样的变化？
