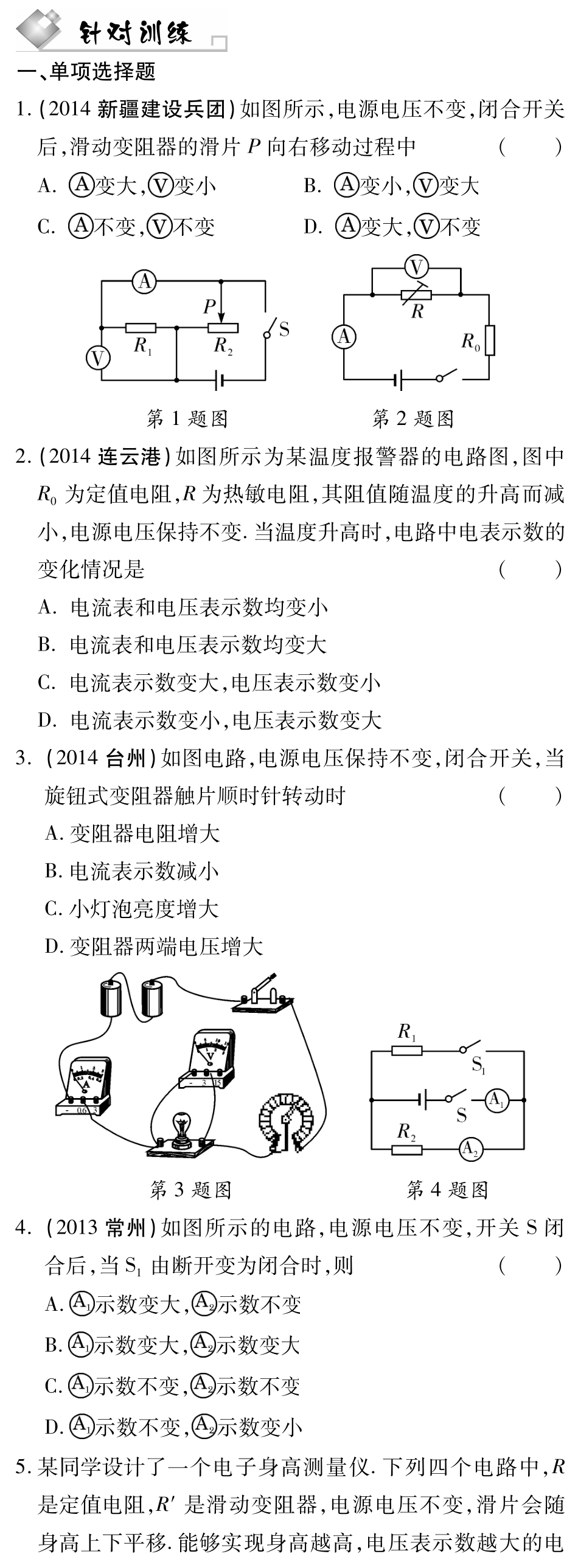

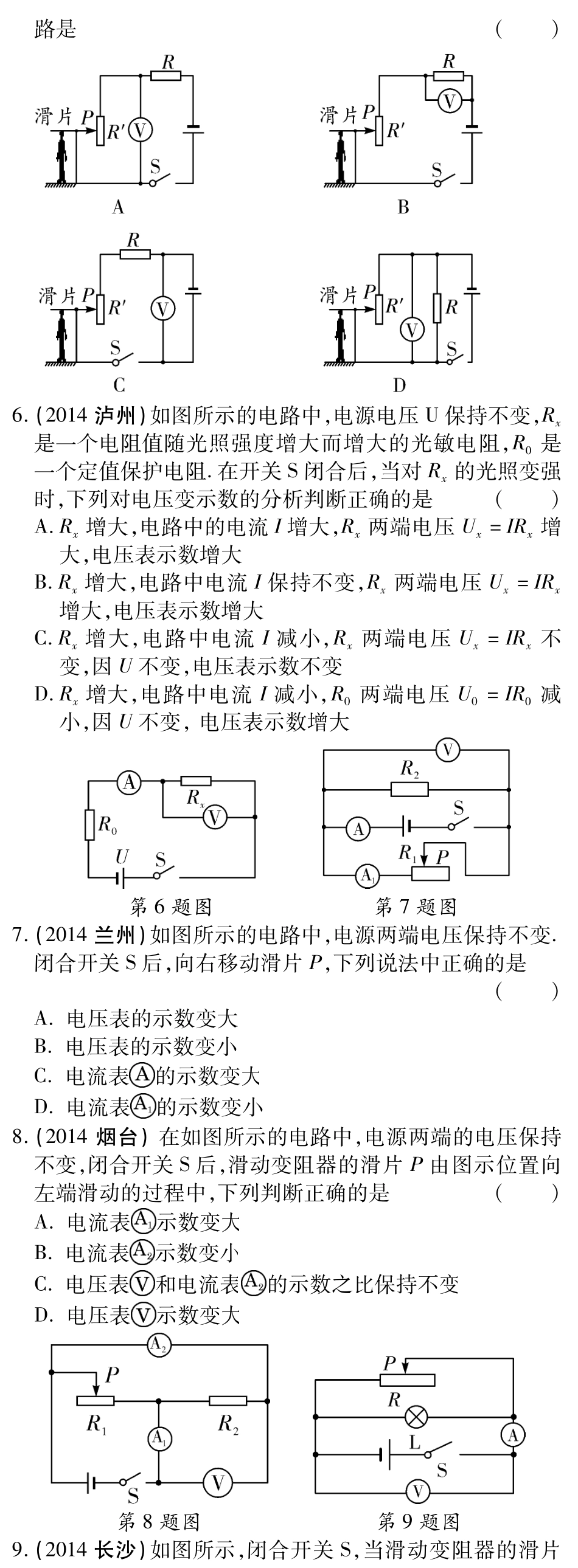

类型二动态电路分析����一、单项选择题１．（２０１４新疆建设兵团）如图所示，电源电压不变，闭合开关后，滑动变阻器的滑片Ｐ向右移动过程中（）Ａ．变大，变小Ｂ．变小，变大Ｃ．不变，不变Ｄ．变大，不变第１题图第２题图２．（２０１４连云港）如图所示为某温度报警器的电路图，图中Ｒ０为定值电阻，Ｒ为热敏电阻，其阻值随温度的升高而减小，电源电压保持不变．当温度升高时，电路中电表示数的变化情况是（）Ａ．电流表和电压表示数均变小Ｂ．电流表和电压表示数均变大Ｃ．电流表示数变大，电压表示数变小Ｄ．电流表示数变小，电压表示数变大３．（２０１４台州）如图电路，电源电压保持不变，闭合开关，当旋钮式变阻器触片顺时针转动时（）Ａ．变阻器电阻增大Ｂ．电流表示数减小Ｃ．小灯泡亮度增大Ｄ．变阻器两端电压增大第３题图第４题图４．（２０１３常州）如图所示的电路，电源电压不变，开关Ｓ闭合后，当Ｓ１由断开变为闭合时，则（）Ａ．示数变大，示数不变Ｂ．示数变大，示数变大Ｃ．示数不变，示数不变Ｄ．示数不变，示数变小５．某同学设计了一个电子身高测量仪．下列四个电路中，Ｒ是定值电阻，Ｒ′是滑动变阻器，电源电压不变，滑片会随身高上下平移．能够实现身高越高，电压表示数越大的电路是（）６．（２０１４泸州）如图所示的电路中，电源电压Ｕ保持不变，Ｒｘ是一个电阻值随光照强度增大而增大的光敏电阻，Ｒ０是一个定值保护电阻．在开关Ｓ闭合后，当对Ｒｘ的光照变强时，下列对电压变示数的分析判断正确的是（）Ａ．Ｒｘ增大，电路中的电流Ｉ增大，Ｒｘ两端电压Ｕｘ＝ＩＲｘ增大，电压表示数增大Ｂ．Ｒｘ增大，电路中电流Ｉ保持不变，Ｒｘ两端电压Ｕｘ＝ＩＲｘ增大，电压表示数增大Ｃ．Ｒｘ增大，电路中电流Ｉ减小，Ｒｘ两端电压Ｕｘ＝ＩＲｘ不变，因Ｕ不变，电压表示数不变Ｄ．Ｒｘ增大，电路中电流Ｉ减小，Ｒ０两端电压Ｕ０＝ＩＲ０减小，因Ｕ不变，电压表示数增大第６题图第７题图７．（２０１４兰州）如图所示的电路中，电源两端电压保持不变．闭合开关Ｓ后，向右移动滑片Ｐ，下列说法中正确的是（）Ａ．电压表的示数变大Ｂ．电压表的示数变小Ｃ．电流表的示数变大Ｄ．电流表的示数变小８．（２０１４烟台）在如图所示的电路中，电源两端的电压保持不变，闭合开关Ｓ后，滑动变阻器的滑片Ｐ由图示位置向左端滑动的过程中，下列判断正确的是（）Ａ．电流表示数变大Ｂ．电流表示数变小Ｃ．电压表和电流表的示数之比保持不变Ｄ．电压表示数变大第８题图第９题图９．（２０１４长沙）如图所示，闭合开关Ｓ，当滑动变阻器的滑片９８１类型二动态电路分析����一、单项选择题１．（２０１４新疆建设兵团）如图所示，电源电压不变，闭合开关后，滑动变阻器的滑片Ｐ向右移动过程中（）Ａ．变大，变小Ｂ．变小，变大Ｃ．不变，不变Ｄ．变大，不变第１题图第２题图２．（２０１４连云港）如图所示为某温度报警器的电路图，图中Ｒ０为定值电阻，Ｒ为热敏电阻，其阻值随温度的升高而减小，电源电压保持不变．当温度升高时，电路中电表示数的变化情况是（）Ａ．电流表和电压表示数均变小Ｂ．电流表和电压表示数均变大Ｃ．电流表示数变大，电压表示数变小Ｄ．电流表示数变小，电压表示数变大３．（２０１４台州）如图电路，电源电压保持不变，闭合开关，当旋钮式变阻器触片顺时针转动时（）Ａ．变阻器电阻增大Ｂ．电流表示数减小Ｃ．小灯泡亮度增大Ｄ．变阻器两端电压增大第３题图第４题图４．（２０１３常州）如图所示的电路，电源电压不变，开关Ｓ闭合后，当Ｓ１由断开变为闭合时，则（）Ａ．示数变大，示数不变Ｂ．示数变大，示数变大Ｃ．示数不变，示数不变Ｄ．示数不变，示数变小５．某同学设计了一个电子身高测量仪．下列四个电路中，Ｒ是定值电阻，Ｒ′是滑动变阻器，电源电压不变，滑片会随身高上下平移．能够实现身高越高，电压表示数越大的电路是（）６．（２０１４泸州）如图所示的电路中，电源电压Ｕ保持不...
