九年级物理上册 第七章 磁与电综合测试卷(新版)教科版试卷VIP免费

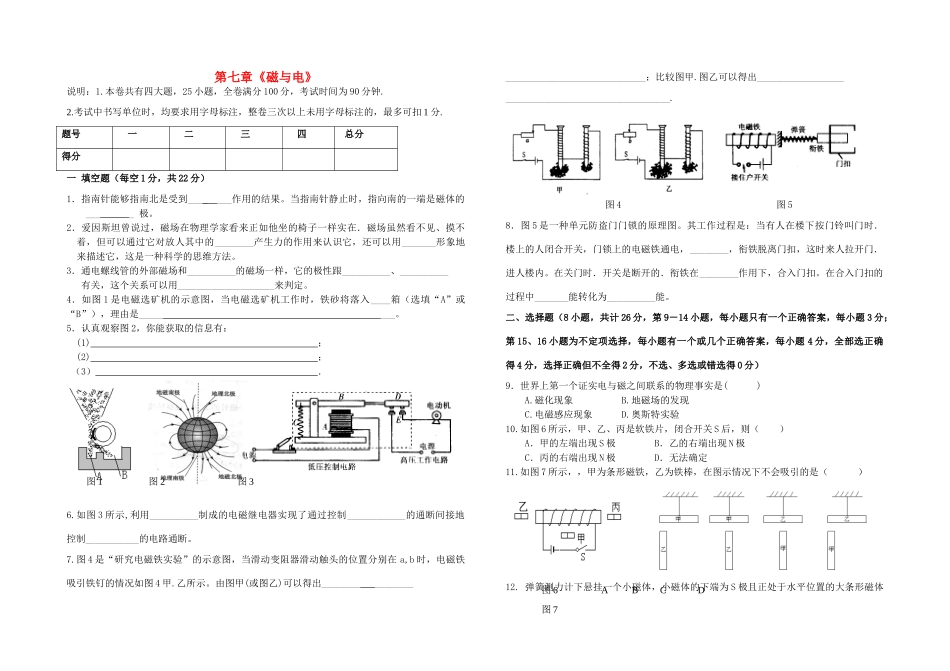

第七章《磁与电》说明：1.本卷共有四大题，25小题，全卷满分100分，考试时间为90分钟.2.考试中书写单位时，均要求用字母标注，整卷三次以上未用字母标注的，最多可扣1分.题号一二三四总分得分一填空题（每空1分，共22分）1．指南针能够指南北是受到_______作用的结果。当指南针静止时，指向南的一端是磁体的____极。2．爱因斯坦曾说过，磁场在物理学家看来正如他坐的椅子一样实在．磁场虽然看不见、摸不着，但可以通过它对放人其中的________产生力的作用来认识它，还可以用_______形象地来描述它，这是一种科学的思维方法。3．通电螺线管的外部磁场和__________的磁场一样，它的极性跟__________、__________有关，这个关系可以用____________________来判定。4．如图1是电磁选矿机的示意图，当电磁选矿机工作时，铁砂将落入____箱（选填“A”或“B”），理由是________。5．认真观察图2，你能获取的信息有：(1)；(2)；（3）．6.如图3所示,利用__________制成的电磁继电器实现了通过控制____________的通断间接地控制___________的电路通断。7.图4是“研究电磁铁实验”的示意图，当滑动变阻器滑动触头的位置分别在a,b时，电磁铁吸引铁钉的情况如图4甲.乙所示。由图甲(或图乙)可以得出_____________________________________________；比较图甲.图乙可以得出____________________________________________________.图4图58．图5是一种单元防盗门门锁的原理图。其工作过程是：当有人在楼下按门铃叫门时．楼上的人闭合开关，门锁上的电磁铁通电，________，衔铁脱离门扣，这时来人拉开门．进人楼内。在关门时．开关是断开的．衔铁在________作用下，合入门扣。在合入门扣的过程中_______能转化为__________能。二、选择题（8小题，共计26分，第9－14小题，每小题只有一个正确答案，每小题3分；第15、16小题为不定项选择，每小题有一个或几个正确答案，每小题4分，全部选正确得4分，选择正确但不全得2分，不选、多选或错选得0分）9．世界上第一个证实电与磁之间联系的物理事实是()A.磁化现象B.地磁场的发现C.电磁感应现象D.奥斯特实验10.如图6所示，甲、乙、丙是软铁片，闭合开关S后，则（）A．甲的左端出现S极B．乙的右端出现N极C．丙的右端出现N极D．无法确定11.如图7所示，，甲为条形磁铁，乙为铁棒，在图示情况下不会吸引的是（）12.弹簧测力计下悬挂一个小磁体，小磁体的下端为S极且正处于水平位置的大条形磁体图1图2图3图6ABCD图7N极的正上方，如图8所示，当弹簧测力计和小磁针逐渐向右移至大条形磁体S极的正上方的过程中，弹簧测力计示数变化情况是（）A．不断变大D．先变大后变小C．不断变小D．先变小后变大13．如图9所示的通电螺线管磁场的磁感方向，四个图中正确的是()14.如图10所示，条形磁铁置于水平面上，电磁铁水平放置且右端固定，当电路中滑动变阻器的滑片P逐渐向右移动时，条形磁体仍然静止，在此过程中，条形磁体受的磨擦力A.逐渐增大，方向向左（）B.逐渐减小，方向向右C.逐渐减小，方向向左D.逐渐增大，方向向右15．磁现象可以为我们的生活提供很大的方便，以下这些做法中，可行的是()A．将磁性材料装在冰箱的门框上，制成“门吸”B．利用磁铁制成双面擦窗器C．电视机上面放一块磁性治疗仪D．用磁带来纪录声音16.关于磁场，下列说法中不正确的是（）A、将小磁针放在某一空间，若小磁针偏离南北方向，说明这个空间存在磁场B、磁极间的相互作用都是通过磁场发生的C、磁感线是磁场中真实存在的一些曲线D、磁体周围的磁感线从磁体N极出来，回到磁体S极三简答与作图题（每题4分，共16分）17．标出图11中各磁体的N、S极。18．螺线管通电后，小磁针静止时指向如图12所示，请在图中标出通电螺线管的N、S极、螺线管中的电流方向及电源的正负极。19、标出图13中磁铁的极性及磁感线的方向和画出图14中线圈的绕线示意图，图13图1420、如图所示，将载有条形磁铁的两辆小车同时由静止释放后，两小车将迅速分离.此现象说明：(只要写出两条)四实验与探究（21题6分，22、23题各7分，24、25题各8分，共36分）21.某同学利用如图16所示装置研究磁和电的关系,请仔细观察图中的装置、操...
