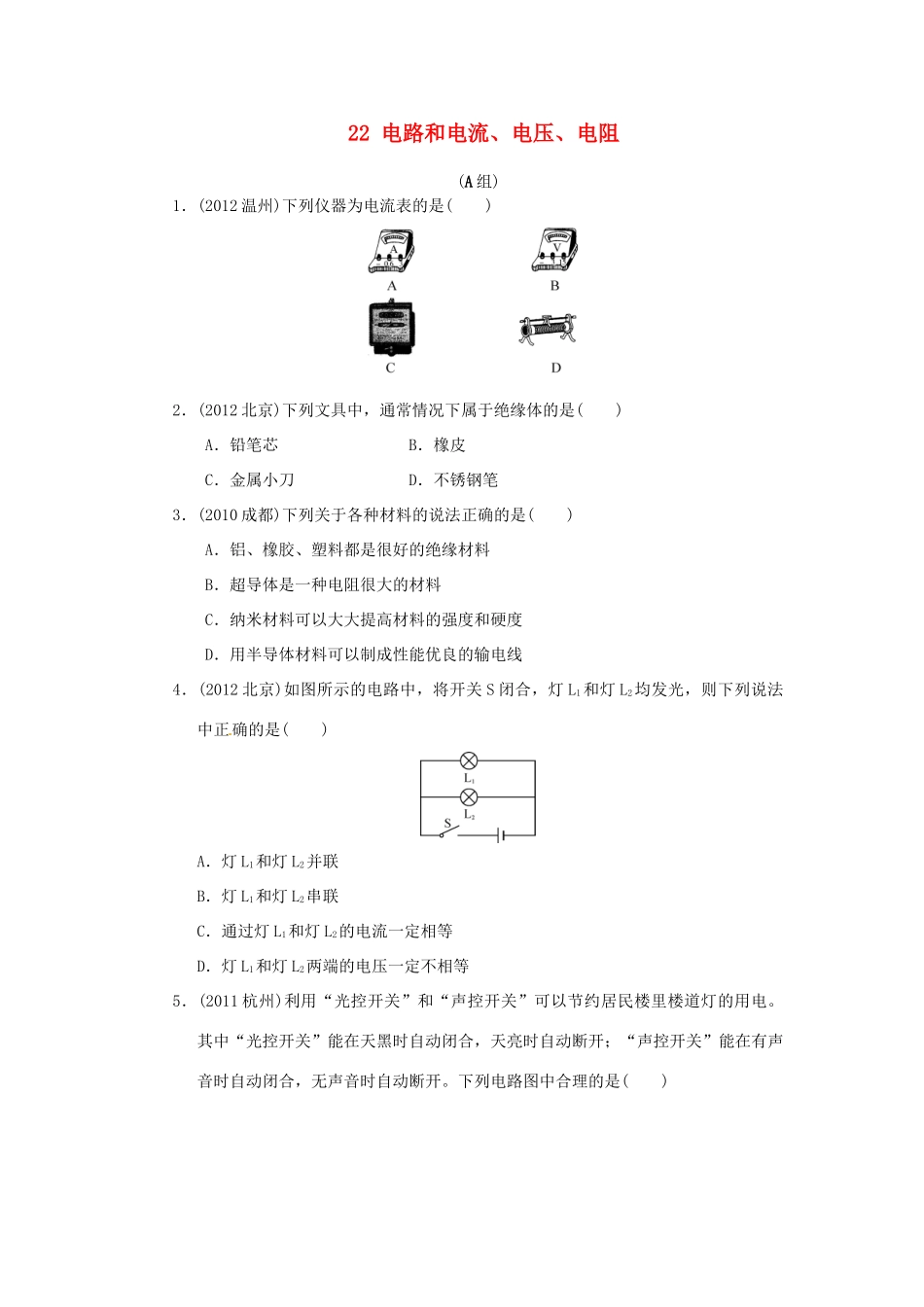

22电路和电流、电压、电阻(A组)1．(2012温州)下列仪器为电流表的是()2．(2012北京)下列文具中，通常情况下属于绝缘体的是()A．铅笔芯B．橡皮C．金属小刀D．不锈钢笔3．(2010成都)下列关于各种材料的说法正确的是()A．铝、橡胶、塑料都是很好的绝缘材料B．超导体是一种电阻很大的材料C．纳米材料可以大大提高材料的强度和硬度D．用半导体材料可以制成性能优良的输电线4．(2012北京)如图所示的电路中，将开关S闭合，灯L1和灯L2均发光，则下列说法中正确的是()A．灯L1和灯L2并联B．灯L1和灯L2串联C．通过灯L1和灯L2的电流一定相等D．灯L1和灯L2两端的电压一定不相等5．(2011杭州)利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电。其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有声音时自动闭合，无声音时自动断开。下列电路图中合理的是()6．(2011衢州)为保证司乘人员的安全，轿车上设有安全带未系提示系统。当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，开关S2断开，仪表盘上的指示灯将亮起；当系上安全带时，开关S2闭合，指示灯熄灭。下列设计最合理的电路图是()7．为维护消费者权益，某技术质量监督部门对市场上的电线产品进行抽查，发现有一个品牌电线中的铜芯直径明显比电线规格上标定的直径要小，引起电阻偏大。从影响导体电阻大小的因素来分析，影响这种电线电阻不符合规格的主要原因是()A．电线的长度B．电线的横截面积C．电线的材料D．电线的温度8．被测电路的电流强度为1.5安，用如图所示的电流表去测量，(1)应接______和______两个接线柱；(2)并在图中画出指针的位置。9．(2011嘉兴、舟山)汽车在转弯时，位于同侧的前后两个转向灯会同时闪亮，但偶尔也有车在转弯时只亮前灯或后灯。则位于汽车同侧的前后两个转向灯的连接方式为________。要打开转向灯，司机要拨动一下方向盘旁的一根杆子，这根杆子的作用相当于电路中的________。(B组)10．(2011广安)把两种不同的金属片插入柠檬，制成“水果电池”，用电压表测量水果电池的电压，如图所示，下列说法中正确的是()A．水果电池把化学能转化为电能B．水果电池把电能转化为化学能C．水果电池把内能转化为电能D．金属片B是水果电池的正极11．(2012台州)在研究物质的导电性时，采用如图所示的实验电路。用酒精灯对着取自白炽灯的玻璃芯柱加热，灯泡L会慢慢亮起来。对此，以下叙述正确的是()A．玻璃芯柱和灯泡L是并联的B．电压表的示数将逐渐变大C．通过灯泡的电流要比通过玻璃芯柱的电流大D．加热过程中，玻璃芯柱的电阻随温度升高而增大12．(2010宁波)轿车仪表盘上都有一个用来提醒司机车门是否关好的指示灯，若四个车门中任意一个车门未关好，该指示灯会一直发光，其工作原理如图所示。(1)请具体说明保护电阻R0的作用_____________________________________。(2)指出该电路的一处不足____________________________________________。13．(2010泰州)如图所示的电路，开关闭合时电流表(甲)测量的是通过________的电流(填“L1”、“L2”或“L1和L2”)，电流表(乙)测量的是通过________的电流(填“L1”、“L2”或“L1和L2”)。L1和L2两只灯泡是________关系。(填“串联”或“并联”)14．(2011广安)在“探究导体的电阻跟哪些因素有关”的实验中：(1)甲同学的猜想是：①电阻可能与导体的材料有关。乙同学的猜想是：②电阻可能与导体的温度有关。丙同学的猜想是：③电阻可能与导体的横截面积有关。根据你掌握的电学知识，你认为：④电阻还与________有关。(2)现有金属材料甲和金属材料乙制成的各种不同规格的金属丝，规格如下表。选用导线A和B进行实验，可以探究________(填“甲”“乙”或“丙”)同学的猜想。要想探究猜想①应该选用________(选表格中导线的字母代号)两根导线进行实验。金属丝代号材料长度/m横截面积/cm2A金属甲10.2B金属甲10.1C金属乙10.1D金属乙0.50.115．(2011义乌)热敏电阻的阻值会随温度的改变而改变。小明同学用图甲所示的电路来探究热敏电阻RT的阻值与温度的关系。已知M为控温器，电源电压恒为12伏，R为电阻箱(一种可以改变并读出阻值的变阻器)。(1)在控温器...
