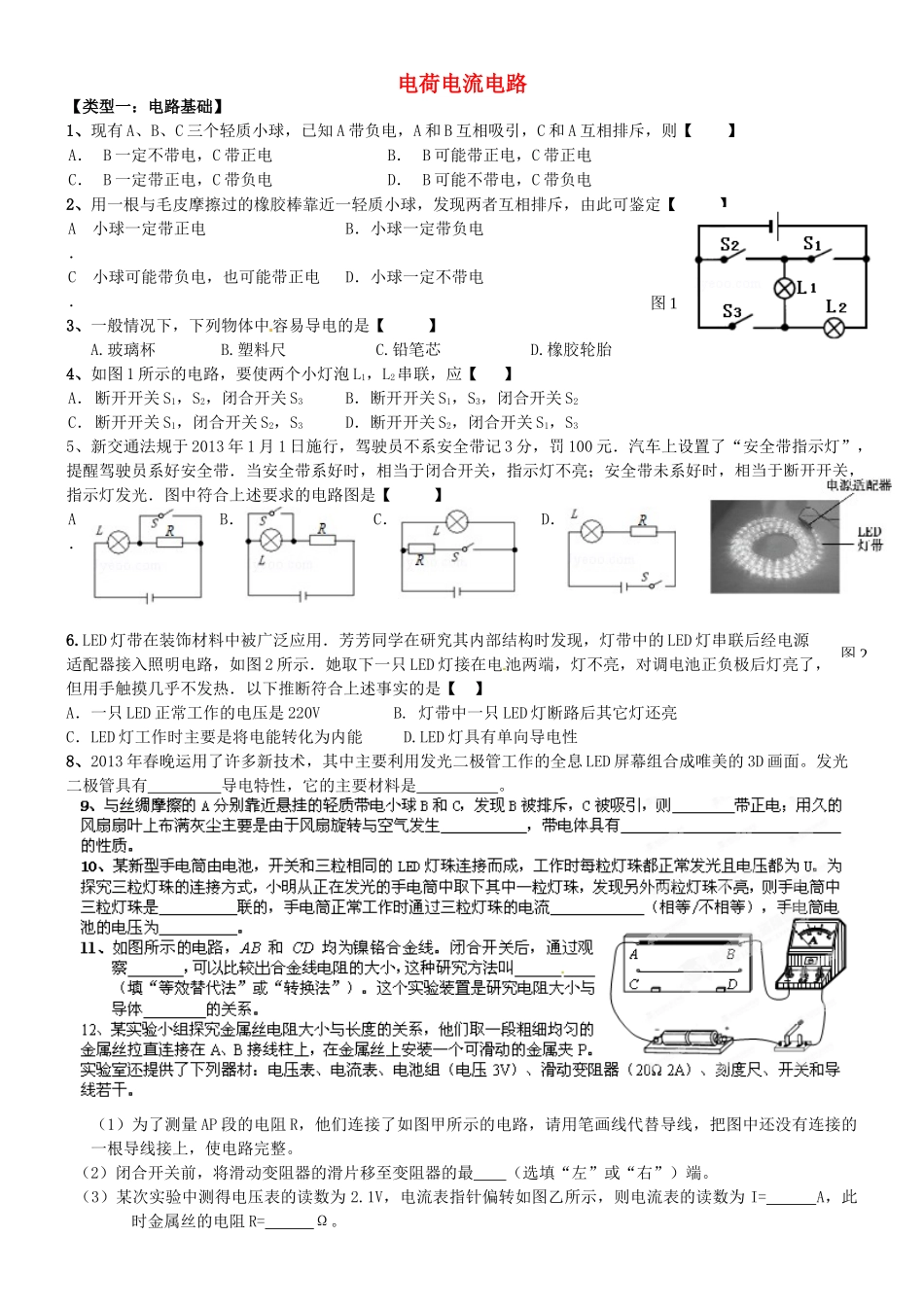

电荷电流电路【类型一：电路基础】1、现有A、B、C三个轻质小球，已知A带负电，A和B互相吸引，C和A互相排斥，则【】A．B一定不带电，C带正电B．B可能带正电，C带正电C．B一定带正电，C带负电D．B可能不带电，C带负电2、用一根与毛皮摩擦过的橡胶棒靠近一轻质小球，发现两者互相排斥，由此可鉴定【】A．小球一定带正电B．小球一定带负电C．小球可能带负电，也可能带正电D．小球一定不带电3、一般情况下，下列物体中容易导电的是【】A.玻璃杯B.塑料尺C.铅笔芯D.橡胶轮胎4、如图1所示的电路，要使两个小灯泡L1，L2串联，应【】A．断开开关S1，S2，闭合开关S3B．断开开关S1，S3，闭合开关S2C．断开开关S1，闭合开关S2，S3D．断开开关S2，闭合开关S1，S35、新交通法规于2013年1月1日施行，驾驶员不系安全带记3分，罚100元．汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带．当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光．图中符合上述要求的电路图是【】A．B．C．D．6.LED灯带在装饰材料中被广泛应用．芳芳同学在研究其内部结构时发现，灯带中的LED灯串联后经电源适配器接入照明电路，如图2所示．她取下一只LED灯接在电池两端，灯不亮，对调电池正负极后灯亮了，但用手触摸几乎不发热．以下推断符合上述事实的是【】A．一只LED正常工作的电压是220VB.灯带中一只LED灯断路后其它灯还亮C．LED灯工作时主要是将电能转化为内能D.LED灯具有单向导电性8、2013年春晚运用了许多新技术，其中主要利用发光二极管工作的全息LED屏幕组合成唯美的3D画面。发光二极管具有导电特性，它的主要材料是。（1）为了测量AP段的电阻R，他们连接了如图甲所示的电路，请用笔画线代替导线，把图中还没有连接的一根导线接上，使电路完整。（2）闭合开关前，将滑动变阻器的滑片移至变阻器的最（选填“左”或“右”）端。（3）某次实验中测得电压表的读数为2.1V，电流表指针偏转如图乙所示，则电流表的读数为I=A，此时金属丝的电阻R=Ω。图1图2L1VASL2图5（4）实验中移动金属夹P，分别测得AP段的长度ι和对应的电阻值R，数据如下表：分析表中数据，可知。（5）小虎同学认为，由于电源电压没有超过电压表所选量程的最大值，因此在闭合开关前，可以将变阻器的滑片置于任意位置。你认为他的想法是（选填“正确”或“错误”）的，理由是：。类型：电路故障判断1、在图1所示的电路中，电源电压不变。闭合开关S，电路正常工作，一段时间后，发现其中一个电压表示数变大，则（）A、灯L1可能变亮；B、灯L1亮度可能不变；C、灯L2可能断路；D、灯L2可能短路。2、在如图2所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（）A、灯L1短路；B、灯L2短路；C、灯L1断路；D、灯L2断路。3.按图3的电路进行实验，当闭合开关后发现电流表指针不动，电压表读数正常，则可能出现的情况是（）A.安培表坏了，电流无通路B.电源的正、负极接反了C.灯泡的灯丝断了，或连接电流表的两根接线碰线了D.电流表的量程选得不合适4、在如图4所示的电路中，当开关Ｓ闭合时，电灯不亮，电流表无读数，电压表读数为电源电压，以下不可能的情况是：（）Ａ、电流表断路，Ｌ１和Ｌ２都完好Ｂ、Ｌ１灯丝断路，电流表和Ｌ２都完好Ｃ、Ｌ２灯丝断路，电流表和Ｌ１都完好Ｄ、Ｌ１和Ｌ２灯丝都断路，而电流表完好5、小明同学在利用如图5所示电路进行电学实验时，闭合开关，发现灯L1亮、灯L2不亮，电流表和电压表均有示数．则故障原因是：【】A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路6.在如图6电路中，闭合开关S，灯L不亮，电压表有示数．已知电路中各处均接触良好。(1)请写出发生上述现象的三个可能原因：；；．(2)为进一步确定原因，小华同学将一个电流表正确串联在该电路中，闭合开关S，观察电流表的示数情况．若电流表有示数，说明上述现象产生的原因是ι/cm304050607080R/Ω2.12.83.54.24.95.6图3AvL1L2s图4图2图1图6(写出一个可能原因)；若电流表无示数，说明上述现象产生的原因是。(3)小明同学准...
