中考物理总复习 串联电路与并联电路试卷VIP免费

中考物理总复习 串联电路与并联电路试卷_第1页
1/22

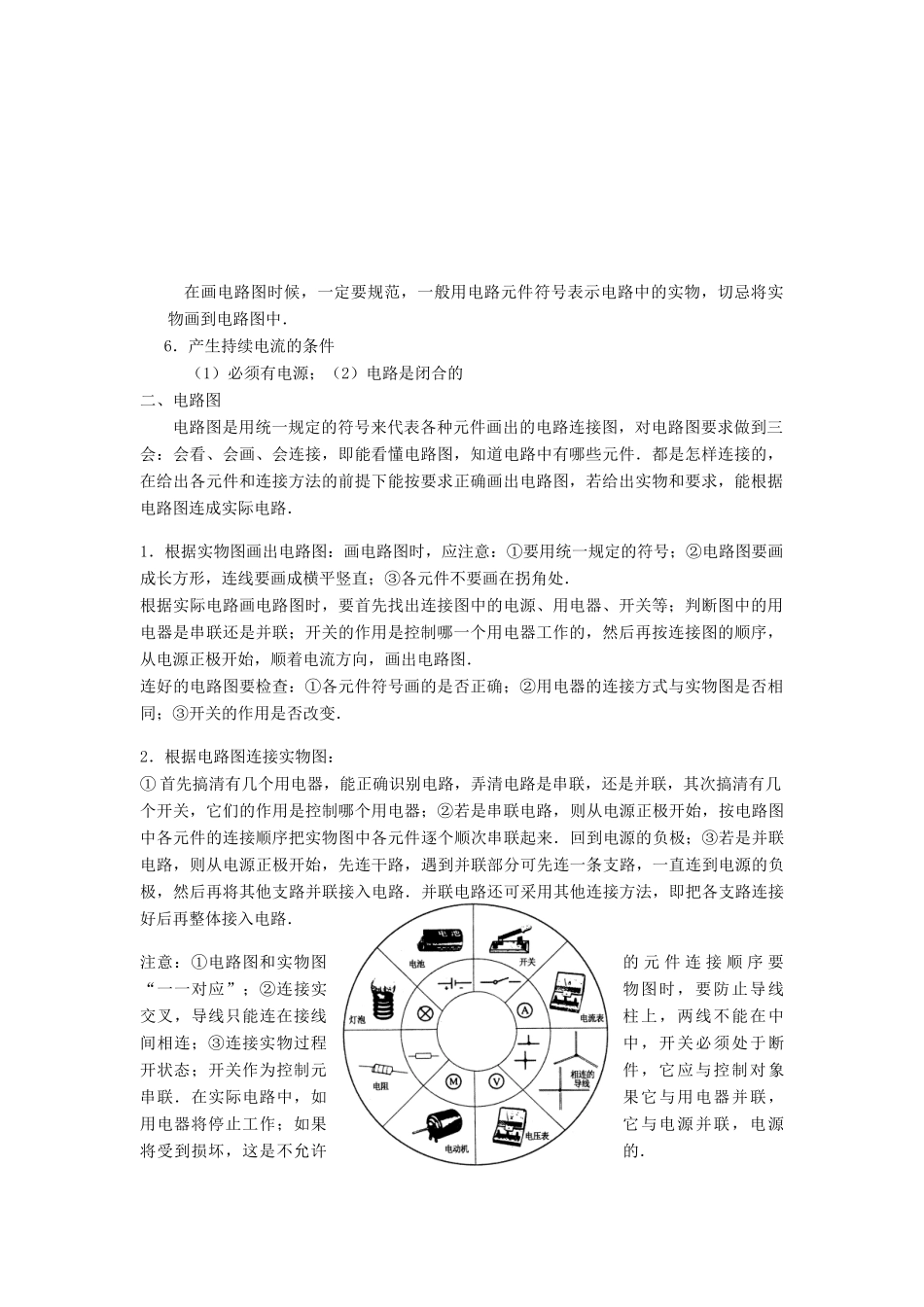

中考物理总复习 串联电路与并联电路试卷_第2页
2/22

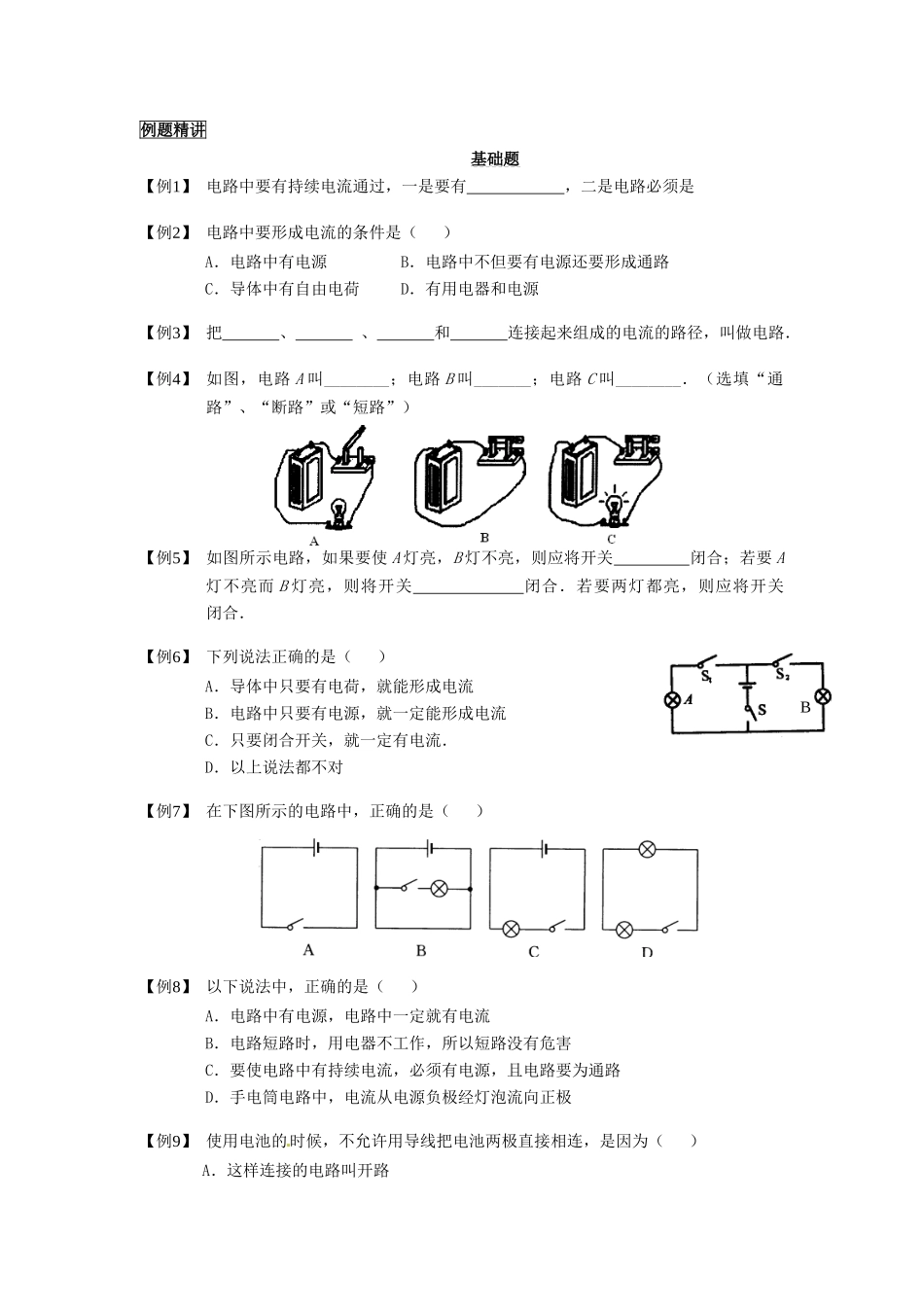

中考物理总复习 串联电路与并联电路试卷_第3页
3/22
电路中考要求内容基本要求目标层次电路与电路图1.了解电路的必需元件,三种电路状态B2.了解各电器元件的电路符号A3.能够绘画电路图B串联电路与并联电路1.认识串联电路B2.串联电路的特点B3.认识并联电路B4.并联电路的特点B5.串并联电路的应用C知识要点-电路一、电路1.电路的定义:用导线把电源、用电器、开关连接起来的电流途径叫电路.2.电路的基本组成:(1)电源:能够提供持续电流的装置叫做电源.电源的作用是把其他形式的能量转化成电能.例如干电池、蓄电池是把化学能转化成电能,而发电机是把机械能转化成为电能.(2)用电器:用电来工作,消耗电能的装置,如电灯、电铃、电扇等.(3)开关:用来接通或者断开电路的装置,起控制用电器的作用.(4)导线:导线是将电源、用电器、开关连接起来,形成电荷移动的通路.常用的导线是金属导线,导线外壳长包一层塑料、橡胶等绝缘材料.3.电路的三种状态:(1)通路:处处连通的电路,也叫闭合电路,它是电路正常工作的状态.(2)开路:某处断开或电流无法通过的电路,又叫断路.(3)短路:电流不经过用电器直接连到电源两极的电路.若用电器两端被一条导线连接起来,这种情况叫局部短路,被短路电器不能正常工作.4.电路元件的连接连接电路元件时要注意以下几个方面:(1)连接电路的过程中,开关必须先断开;(2)电源两极不允许用导线直接连接,以免损坏电源.5.电路图:用规定的符号表示电路连接情况的图叫电路图.下面是几种常见电路元件符号:在画电路图时候,一定要规范,一般用电路元件符号表示电路中的实物,切忌将实物画到电路图中.6.产生持续电流的条件(1)必须有电源;(2)电路是闭合的二、电路图电路图是用统一规定的符号来代表各种元件画出的电路连接图,对电路图要求做到三会:会看、会画、会连接,即能看懂电路图,知道电路中有哪些元件.都是怎样连接的,在给出各元件和连接方法的前提下能按要求正确画出电路图,若给出实物和要求,能根据电路图连成实际电路.1.根据实物图画出电路图:画电路图时,应注意:①要用统一规定的符号;②电路图要画成长方形,连线要画成横平竖直;③各元件不要画在拐角处.根据实际电路画电路图时,要首先找出连接图中的电源、用电器、开关等;判断图中的用电器是串联还是并联;开关的作用是控制哪一个用电器工作的,然后再按连接图的顺序,从电源正极开始,顺着电流方向,画出电路图.连好的电路图要检查:①各元件符号画的是否正确;②用电器的连接方式与实物图是否相同;③开关的作用是否改变.2.根据电路图连接实物图:①首先搞清有几个用电器,能正确识别电路,弄清电路是串联,还是并联,其次搞清有几个开关,它们的作用是控制哪个用电器;②若是串联电路,则从电源正极开始,按电路图中各元件的连接顺序把实物图中各元件逐个顺次串联起来.回到电源的负极;③若是并联电路,则从电源正极开始,先连干路,遇到并联部分可先连一条支路,一直连到电源的负极,然后再将其他支路并联接入电路.并联电路还可采用其他连接方法,即把各支路连接好后再整体接入电路.注意:①电路图和实物图的元件连接顺序要“一一对应”;②连接实物图时,要防止导线交叉,导线只能连在接线柱上,两线不能在中间相连;③连接实物过程中,开关必须处于断开状态;开关作为控制元件,它应与控制对象串联.在实际电路中,如果它与用电器并联,用电器将停止工作;如果它与电源并联,电源将受到损坏,这是不允许的.例题精讲基础题【例1】电路中要有持续电流通过,一是要有,二是电路必须是【例2】电路中要形成电流的条件是()A.电路中有电源B.电路中不但要有电源还要形成通路C.导体中有自由电荷D.有用电器和电源【例3】把、、和连接起来组成的电流的路径,叫做电路.【例4】如图,电路A叫________;电路B叫_______;电路C叫________.(选填“通路”、“断路”或“短路”)【例5】如图所示电路,如果要使A灯亮,B灯不亮,则应将开关闭合;若要A灯不亮而B灯亮,则将开关闭合.若要两灯都亮,则应将开关闭合.【例6】下列说法正确的是()A.导体中只要有电荷,就能形成电流B.电路中只要...
