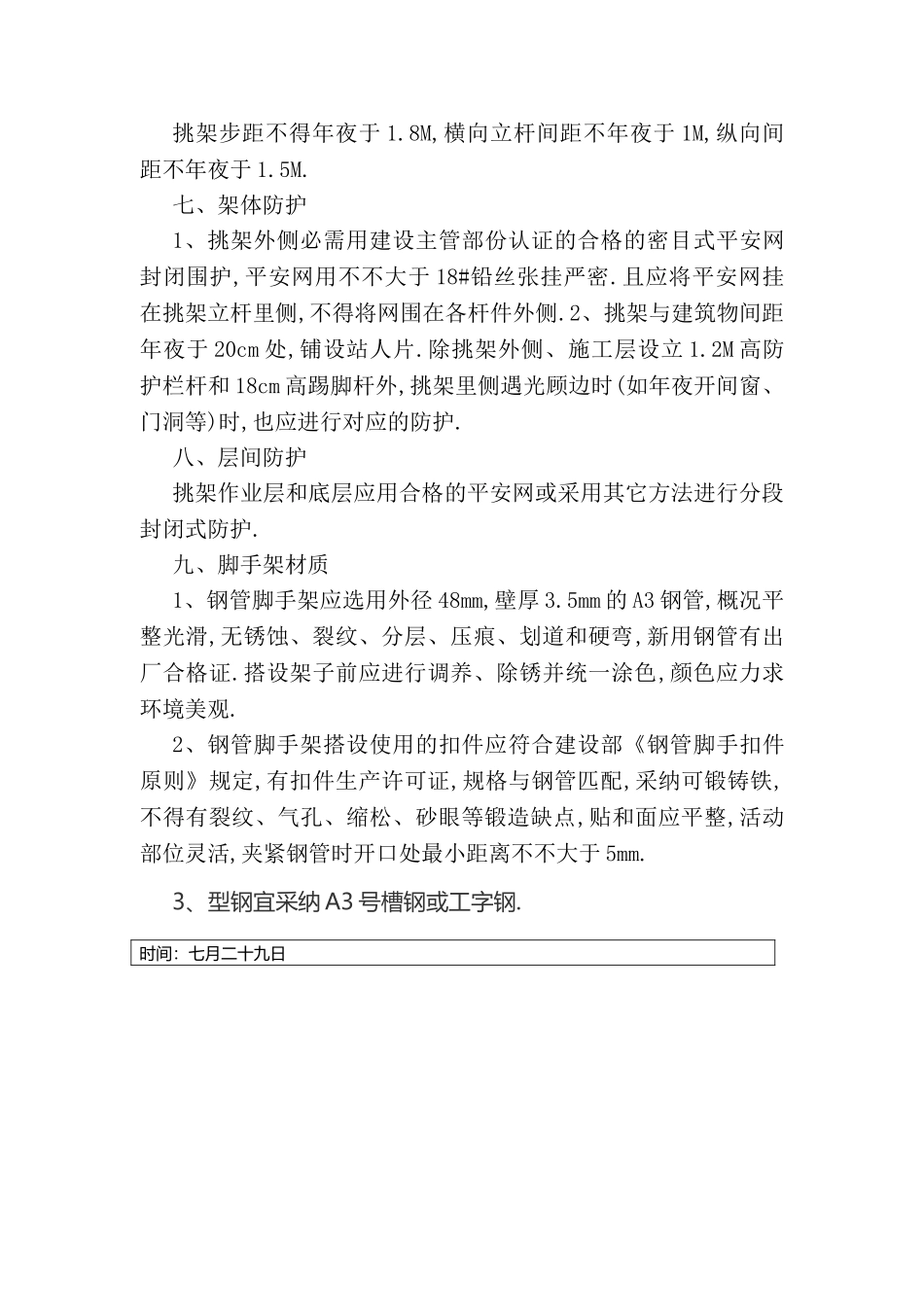

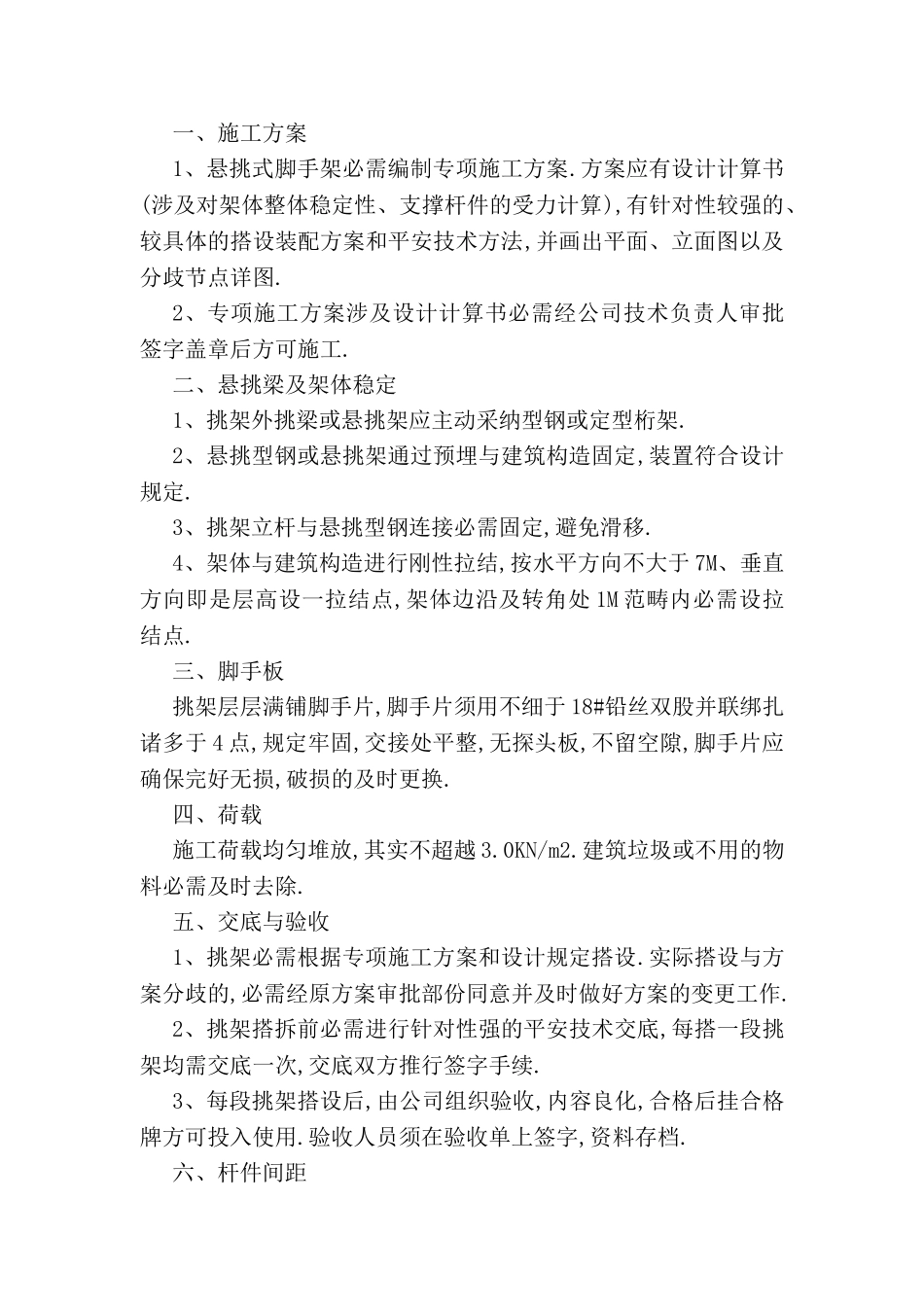

最新悬挑脚手架规范悬挑脚手架图片之巴公井开创作时间：七月二十九日悬挑脚手架普通有两种,一种是每层一挑,另外一种是多层悬挑.悬挑脚手架使用要根据悬挑脚手架规范来把持.那么,下面让我们一起来看看最新悬挑脚手架规范.最新悬挑脚手架规范1、一次性悬挑脚手架不适宜超越20M2、型钢悬挑宜采纳双轴对称的工字钢3、悬挑钢梁的截面高度不应不大于160mm,锚固型钢的U型钢筋拉环或锚固螺栓直径不适宜不大于16mm4、钢丝绳采纳建筑构造的吊环使用HPB235级钢筋,直径不适宜不大于20mm5、悬挑钢梁的长度应按设计计算,固定长度不应不大于悬挑长度的1.25倍,U型钢筋拉环或锚固螺栓应预埋至混凝土上梁板底层钢筋位置6、锚固位置设立在楼板时楼板不适宜不大于120mm,不大于120mm应采用加固方法.7、悬挑梁普通状况下为2m,局部悬挑不适宜超越3m.悬挑脚手架普通有两种：一种是每层一挑,将立杆底部顶在楼板、梁或墙体等建筑部位,向外倾斜固定后,在其上部搭设横杆、铺脚手板形成施工层,施工一种层高,待转入上层后,再重新搭设脚手架,提供上一层施工;另外一种是多层悬挑,将全高的脚手架分成若干段,每段搭设高度不超越20m,运用悬挑梁或悬挑架作脚手架基础分段悬挑分段搭设脚手架,运用此种办法能够搭设超越50m以上的脚手架,悬挑脚手架外立面须满设剪刀撑.一、施工方案1、悬挑式脚手架必需编制专项施工方案.方案应有设计计算书(涉及对架体整体稳定性、支撑杆件的受力计算),有针对性较强的、较具体的搭设装配方案和平安技术方法,并画出平面、立面图以及分歧节点详图.2、专项施工方案涉及设计计算书必需经公司技术负责人审批签字盖章后方可施工.二、悬挑梁及架体稳定1、挑架外挑梁或悬挑架应主动采纳型钢或定型桁架.2、悬挑型钢或悬挑架通过预埋与建筑构造固定,装置符合设计规定.3、挑架立杆与悬挑型钢连接必需固定,避免滑移.4、架体与建筑构造进行刚性拉结,按水平方向不大于7M、垂直方向即是层高设一拉结点,架体边沿及转角处1M范畴内必需设拉结点.三、脚手板挑架层层满铺脚手片,脚手片须用不细于18#铅丝双股并联绑扎诸多于4点,规定牢固,交接处平整,无探头板,不留空隙,脚手片应确保完好无损,破损的及时更换.四、荷载施工荷载均匀堆放,其实不超越3.0KN/m2.建筑垃圾或不用的物料必需及时去除.五、交底与验收1、挑架必需根据专项施工方案和设计规定搭设.实际搭设与方案分歧的,必需经原方案审批部份同意并及时做好方案的变更工作.2、挑架搭拆前必需进行针对性强的平安技术交底,每搭一段挑架均需交底一次,交底双方推行签字手续.3、每段挑架搭设后,由公司组织验收,内容良化,合格后挂合格牌方可投入使用.验收人员须在验收单上签字,资料存档.六、杆件间距挑架步距不得年夜于1.8M,横向立杆间距不年夜于1M,纵向间距不年夜于1.5M.七、架体防护1、挑架外侧必需用建设主管部份认证的合格的密目式平安网封闭围护,平安网用不不大于18#铅丝张挂严密.且应将平安网挂在挑架立杆里侧,不得将网围在各杆件外侧.2、挑架与建筑物间距年夜于20cm处,铺设站人片.除挑架外侧、施工层设立1.2M高防护栏杆和18cm高踢脚杆外,挑架里侧遇光顾边时(如年夜开间窗、门洞等)时,也应进行对应的防护.八、层间防护挑架作业层和底层应用合格的平安网或采用其它方法进行分段封闭式防护.九、脚手架材质1、钢管脚手架应选用外径48mm,壁厚3.5mm的A3钢管,概况平整光滑,无锈蚀、裂纹、分层、压痕、划道和硬弯,新用钢管有出厂合格证.搭设架子前应进行调养、除锈并统一涂色,颜色应力求环境美观.2、钢管脚手架搭设使用的扣件应符合建设部《钢管脚手扣件原则》规定,有扣件生产许可证,规格与钢管匹配,采纳可锻铸铁,不得有裂纹、气孔、缩松、砂眼等锻造缺点,贴和面应平整,活动部位灵活,夹紧钢管时开口处最小距离不不大于5mm.3、型钢宜采纳A3号槽钢或工字钢.时间：七月二十九日
