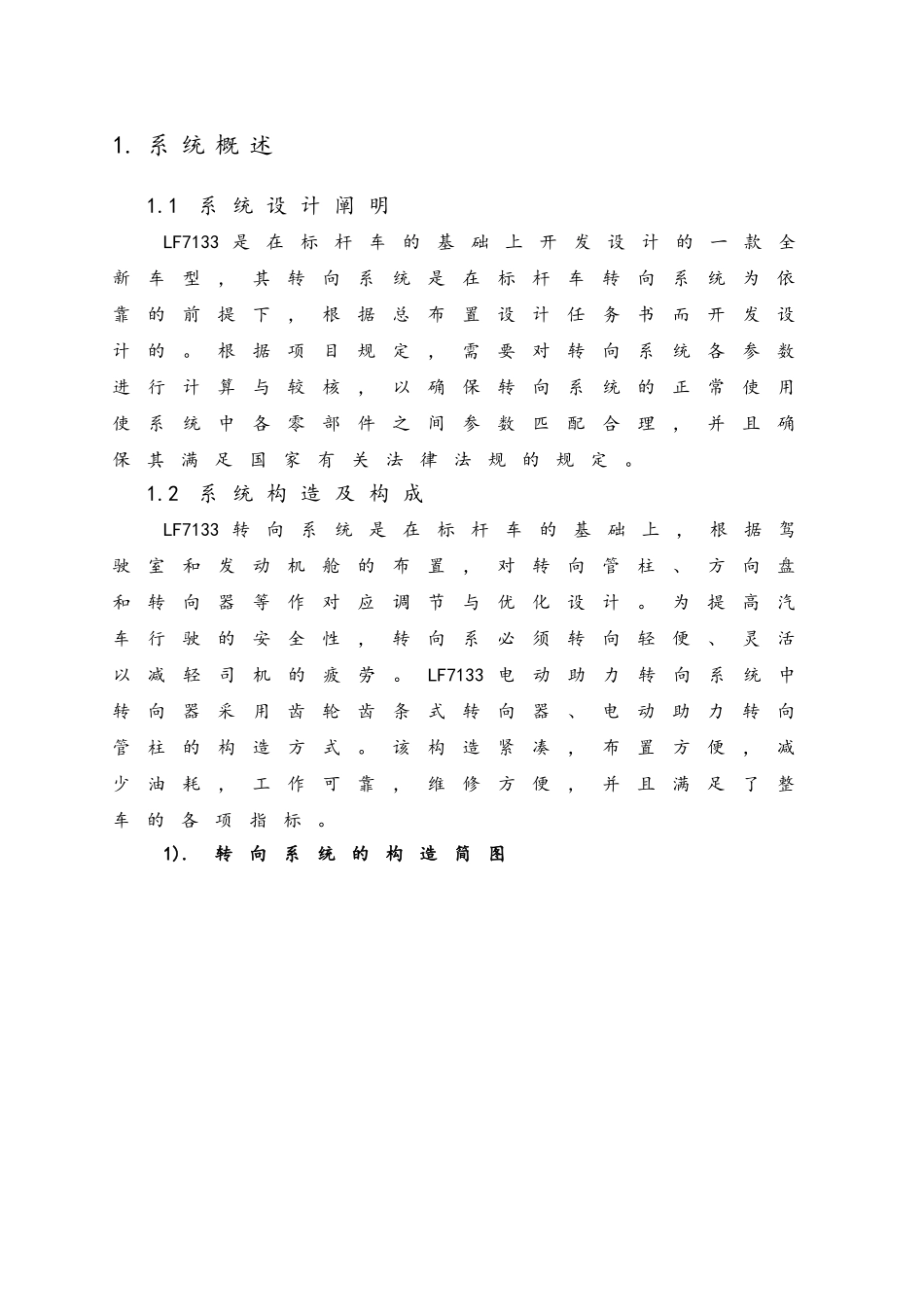

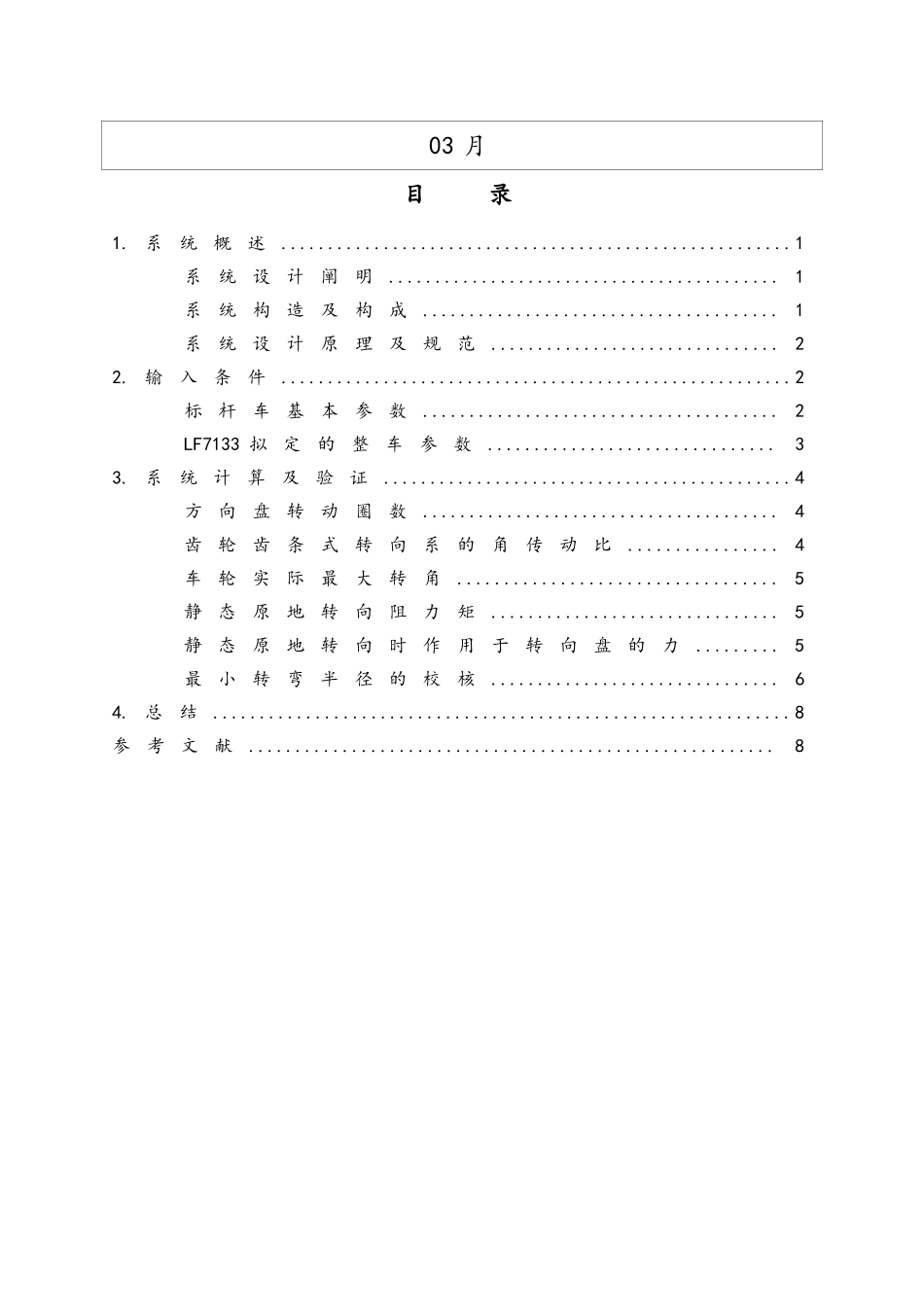

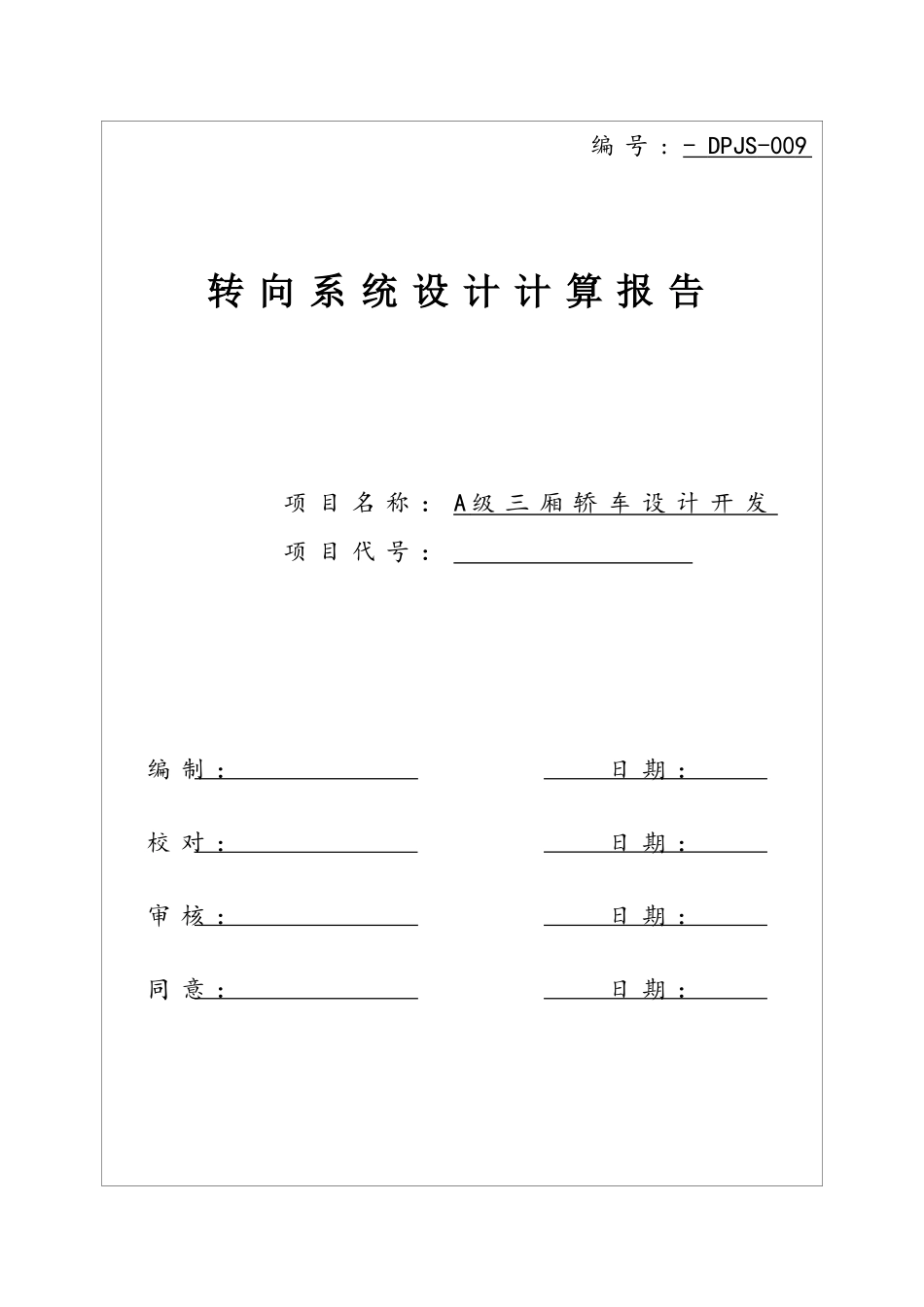

编号:-DPJS-009转向系统设计计算报告项目名称：A级三厢轿车设计开发项目代号：编制：日期：校对：日期：审核：日期：同意：日期：03月目录1.系统概述.......................................................1系统设计阐明..........................................1系统构造及构成......................................1系统设计原理及规范...............................22.输入条件.......................................................2标杆车基本参数......................................2LF7133拟定的整车参数...............................33.系统计算及验证............................................4方向盘转动圈数......................................4齿轮齿条式转向系的角传动比................4车轮实际最大转角..................................5静态原地转向阻力矩...............................5静态原地转向时作用于转向盘的力.........5最小转弯半径的校核...............................64.总结..............................................................8参考文献........................................................81.系统概述1.1系统设计阐明LF7133是在标杆车的基础上开发设计的一款全新车型，其转向系统是在标杆车转向系统为依靠的前提下，根据总布置设计任务书而开发设计的。根据项目规定，需要对转向系统各参数进行计算与较核，以确保转向系统的正常使用使系统中各零部件之间参数匹配合理，并且确保其满足国家有关法律法规的规定。1.2系统构造及构成LF7133转向系统是在标杆车的基础上，根据驾驶室和发动机舱的布置，对转向管柱、方向盘和转向器等作对应调节与优化设计。为提高汽车行驶的安全性，转向系必须转向轻便、灵活以减轻司机的疲劳。LF7133电动助力转向系统中转向器采用齿轮齿条式转向器、电动助力转向管柱的构造方式。该构造紧凑，布置方便，减少油耗，工作可靠，维修方便，并且满足了整车的各项指标。1).转向系统的构造简图图1转向系统构造简图1、转向器2、电动助力转向管柱3、转向盘2).转向系统的转向梯形示意简图由于LF7133转向系构造与布置状况参考标杆车设计，因此LF7133与标杆车转向梯形示意图一致，以下图2所示。图2转向梯形简图1.3系统设计原理及规范对于液压动力转向系的设计，在确保系统拥有正常助力功用的状况下，还应满足以下的技术规定：1).根据GB17675-1999汽车转向系基本规定的规定同样规定在不带助力转向时转向力应不大于转向横拉杆转向梯形臂转向梯底角123车轮齿轮齿条转向器254N。2).对于乘用车来说，还规定转向盘转动在总圈数普通不超出4圈。3).在转向系最大转角时，规定其最小转弯直径满足整车总布置参数。2.输入条件2.1标杆车基本参数对于标杆车其参数采集可分为为直接测量参数和间接计算参数，对于标杆车具体的参数以下：1).直接测量参数表1标杆车基本参数项目代号单位数值标杆车满载前轴轴荷MKg轮胎气压PMPa转向梯形臂长度L1mm转向器齿轮齿条轴交角θ度20°方向盘转一周时转向器齿条的行程L2mm方向盘半径Rmm185转向器小齿轮节圆半径rmm计算值转向梯形底角（空载）度°空载左轮最大内外转角/度°/°空载右轮最大内外转角/度°/35°空载标杆车理论最大内转角度°空载标杆车理论最大外转角度°方向盘圈数n圈计算值齿条行程Smm1522).标杆车转向系统重要计算参数转向器小齿轮节圆半径：mm转向器小齿轮旋转圈数：圈标杆车角传动比：通过标杆车逆向数据其最大转角=°。则由于转向拉杆连接球头、转向器齿轮齿条啮合间隙以及万向传动轴、方向盘连接等转向系连接构造中存在转向行程损失能够直接进行估算。其转向系统转向行程损失：2.2LF7133整车参数根据对标杆车数据的综合分析，结合LF7133整车的实际状况，对LF7133车型转向系统参数设计取值以下表所示：表2LF7133基本参数项目代号单位数值LF7133满载前轴荷Mkg轮胎气压PMPa转向梯形臂长度L1mm转向器齿轮齿条轴交角θ度20°方向盘转一周时转向器齿条的行程L2mm方向盘半径Rmm190转向器的效率η--75%转向梯形底角（满载）a度°齿条行程Smm15...
