2025年防雷检测防雷检测技术方案VIP免费

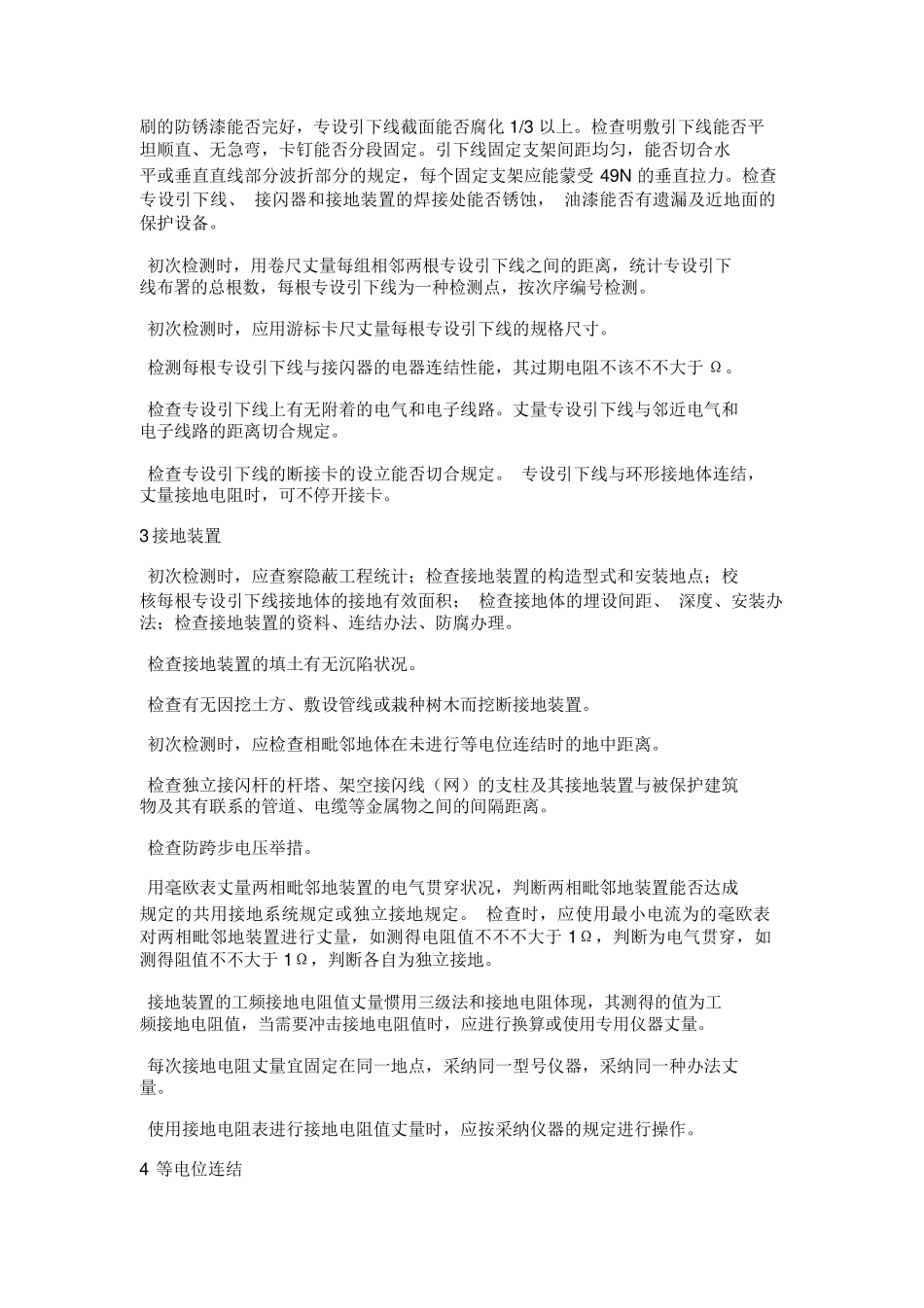

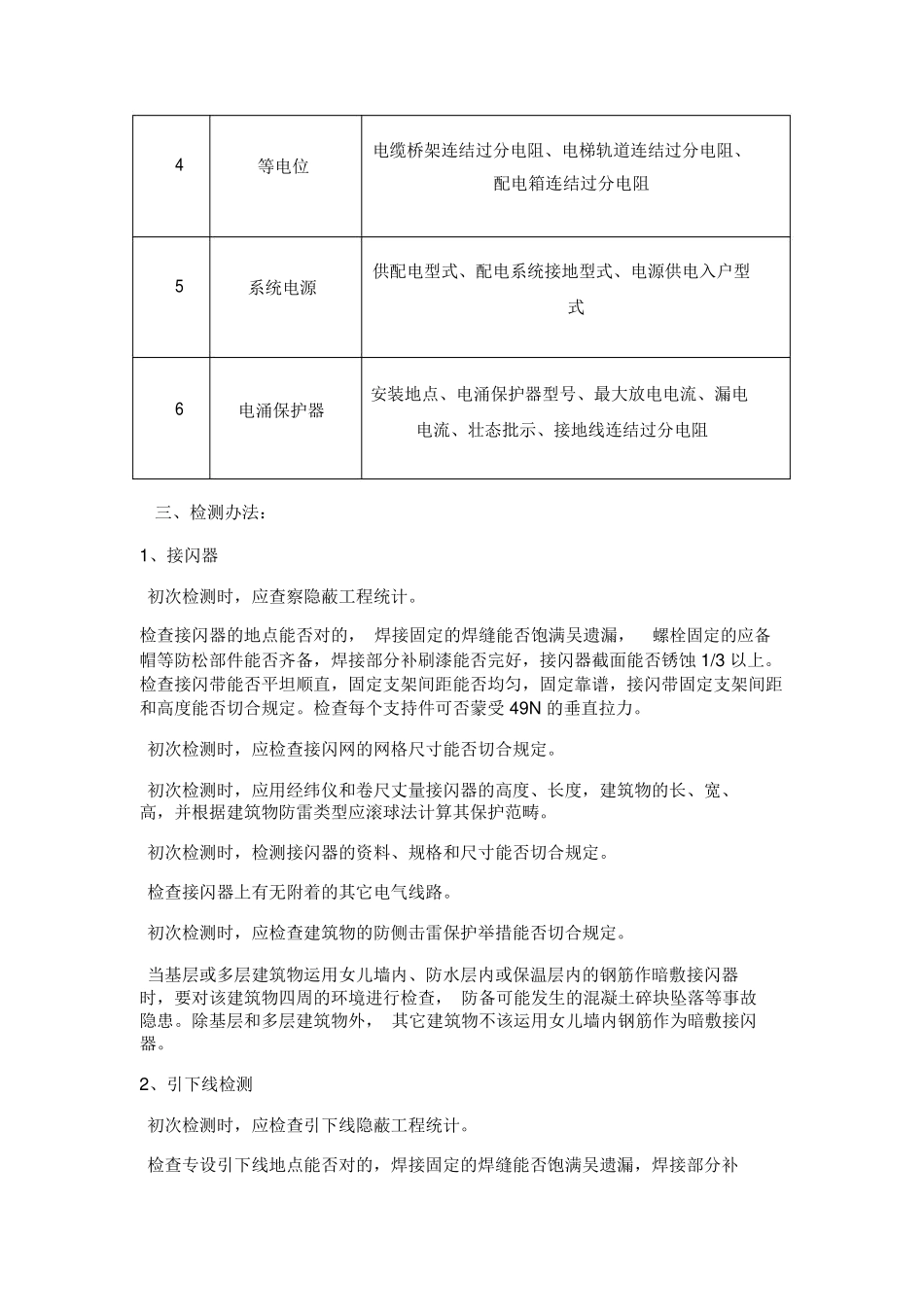

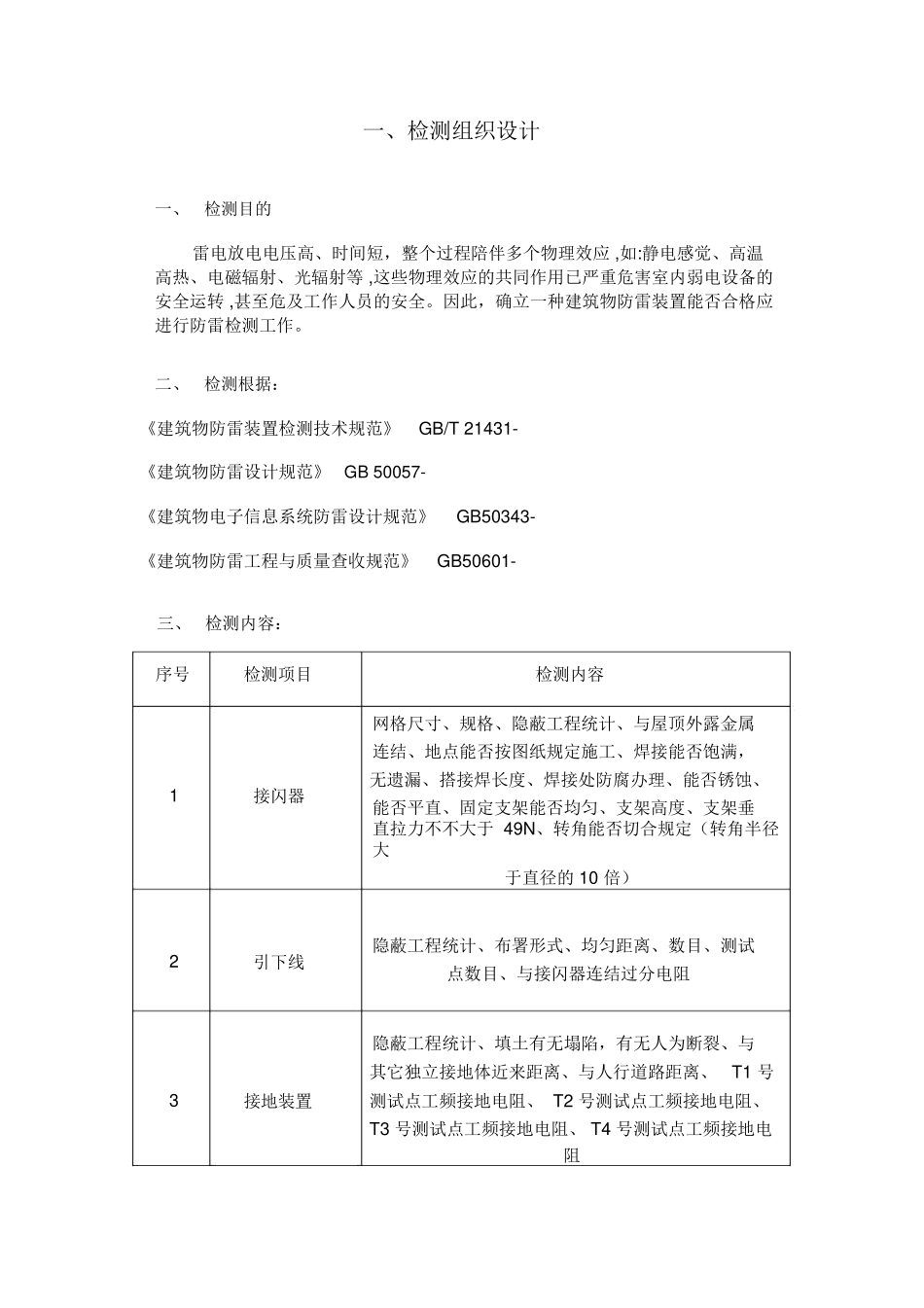

一、检测组织设计一、检测目的雷电放电电压高、时间短，整个过程陪伴多个物理效应,如:静电感觉、高温高热、电磁辐射、光辐射等,这些物理效应的共同作用已严重危害室内弱电设备的安全运转,甚至危及工作人员的安全。因此，确立一种建筑物防雷装置能否合格应进行防雷检测工作。二、检测根据：《建筑物防雷装置检测技术规范》GB/T21431-《建筑物防雷设计规范》GB50057-《建筑物电子信息系统防雷设计规范》GB50343-《建筑物防雷工程与质量查收规范》GB50601-三、检测内容：序号检测项目检测内容网格尺寸、规格、隐蔽工程统计、与屋顶外露金属连结、地点能否按图纸规定施工、焊接能否饱满，1接闪器无遗漏、搭接焊长度、焊接处防腐办理、能否锈蚀、能否平直、固定支架能否均匀、支架高度、支架垂直拉力不不大于49N、转角能否切合规定（转角半径大于直径的10倍）2引下线隐蔽工程统计、布署形式、均匀距离、数目、测试点数目、与接闪器连结过分电阻隐蔽工程统计、填土有无塌陷，有无人为断裂、与其它独立接地体近来距离、与人行道路距离、T1号3接地装置测试点工频接地电阻、T2号测试点工频接地电阻、T3号测试点工频接地电阻、T4号测试点工频接地电阻4电缆桥架连结过分电阻、电梯轨道连结过分电阻、等电位配电箱连结过分电阻5供配电型式、配电系统接地型式、电源供电入户型系统电源式6安装地点、电涌保护器型号、最大放电电流、漏电电涌保护器电流、壮态批示、接地线连结过分电阻三、检测办法：1、接闪器初次检测时，应查察隐蔽工程统计。检查接闪器的地点能否对的，焊接固定的焊缝能否饱满吴遗漏，螺栓固定的应备帽等防松部件能否齐备，焊接部分补刷漆能否完好，接闪器截面能否锈蚀1/3以上。检查接闪带能否平坦顺直，固定支架间距能否均匀，固定靠谱，接闪带固定支架间距和高度能否切合规定。检查每个支持件可否蒙受49N的垂直拉力。初次检测时，应检查接闪网的网格尺寸能否切合规定。初次检测时，应用经纬仪和卷尺丈量接闪器的高度、长度，建筑物的长、宽、高，并根据建筑物防雷类型应滚球法计算其保护范畴。初次检测时，检测接闪器的资料、规格和尺寸能否切合规定。检查接闪器上有无附着的其它电气线路。初次检测时，应检查建筑物的防侧击雷保护举措能否切合规定。当基层或多层建筑物运用女儿墙内、防水层内或保温层内的钢筋作暗敷接闪器时，要对该建筑物四周的环境进行检查，防备可能发生的混凝土碎块坠落等事故隐患。除基层和多层建筑物外，其它建筑物不该运用女儿墙内钢筋作为暗敷接闪器。2、引下线检测初次检测时，应检查引下线隐蔽工程统计。检查专设引下线地点能否对的，焊接固定的焊缝能否饱满吴遗漏，焊接部分补刷的防锈漆能否完好，专设引下线截面能否腐化1/3以上。检查明敷引下线能否平坦顺直、无急弯，卡钉能否分段固定。引下线固定支架间距均匀，能否切合水平或垂直直线部分波折部分的规定，每个固定支架应能蒙受49N的垂直拉力。检查专设引下线、接闪器和接地装置的焊接处能否锈蚀，油漆能否有遗漏及近地面的保护设备。初次检测时，用卷尺丈量每组相邻两根专设引下线之间的距离，统计专设引下线布署的总根数，每根专设引下线为一种检测点，按次序编号检测。初次检测时，应用游标卡尺丈量每根专设引下线的规格尺寸。检测每根专设引下线与接闪器的电器连结性能，其过期电阻不该不不大于Ω。检查专设引下线上有无附着的电气和电子线路。丈量专设引下线与邻近电气和电子线路的距离切合规定。检查专设引下线的断接卡的设立能否切合规定。专设引下线与环形接地体连结，丈量接地电阻时，可不停开接卡。3接地装置初次检测时，应查察隐蔽工程统计；检查接地装置的构造型式和安装地点；校核每根专设引下线接地体的接地有效面积；检查接地体的埋设间距、深度、安装办法；检查接地装置的资料、连结办法、防腐办理。检查接地装置的填土有无沉陷状况。检查有无因挖土方、敷设管线或栽种树木而挖断接地装置。初次检测时，应检查相毗邻地体在未进行等电位连结时的地中距离。检查独立接闪杆的杆塔、架空接闪线（网）的支柱及其接地装置与被保护建筑物及其有联系的管道、电缆等金属物之间的间隔距...
