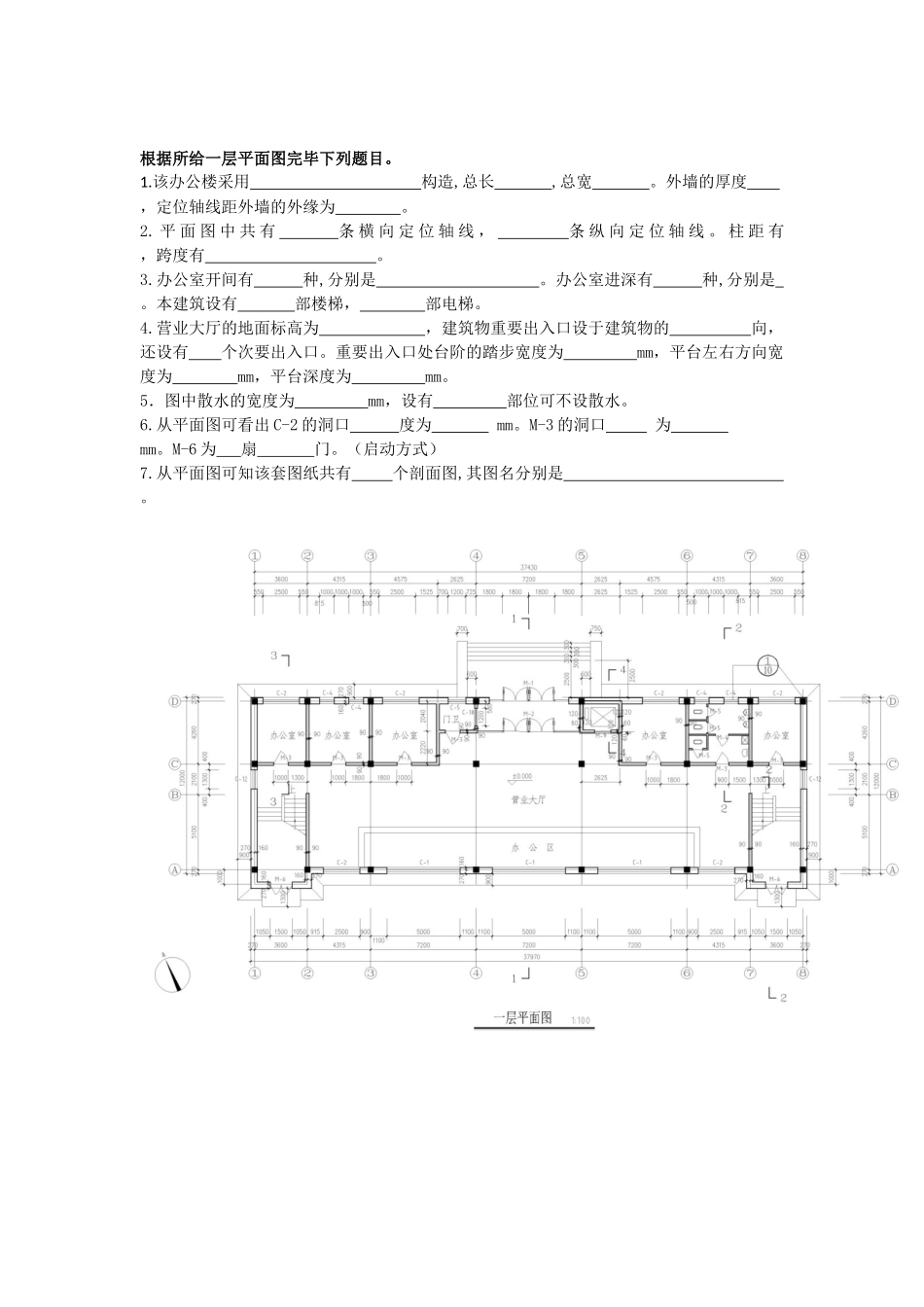

根据所给一层平面图完毕下列题目。1.该办公楼采用构造,总长,总宽。外墙的厚度，定位轴线距外墙的外缘为。2.平面图中共有条横向定位轴线，条纵向定位轴线。柱距有，跨度有。3.办公室开间有种,分别是。办公室进深有种,分别是。本建筑设有部楼梯，部电梯。4.营业大厅的地面标高为，建筑物重要出入口设于建筑物的向，还设有个次要出入口。重要出入口处台阶的踏步宽度为mm，平台左右方向宽度为mm，平台深度为mm。5．图中散水的宽度为mm，设有部位可不设散水。6.从平面图可看出C-2的洞口度为mm。M-3的洞口为mm。M-6为扇门。（启动方式）7.从平面图可知该套图纸共有个剖面图,其图名分别是。
