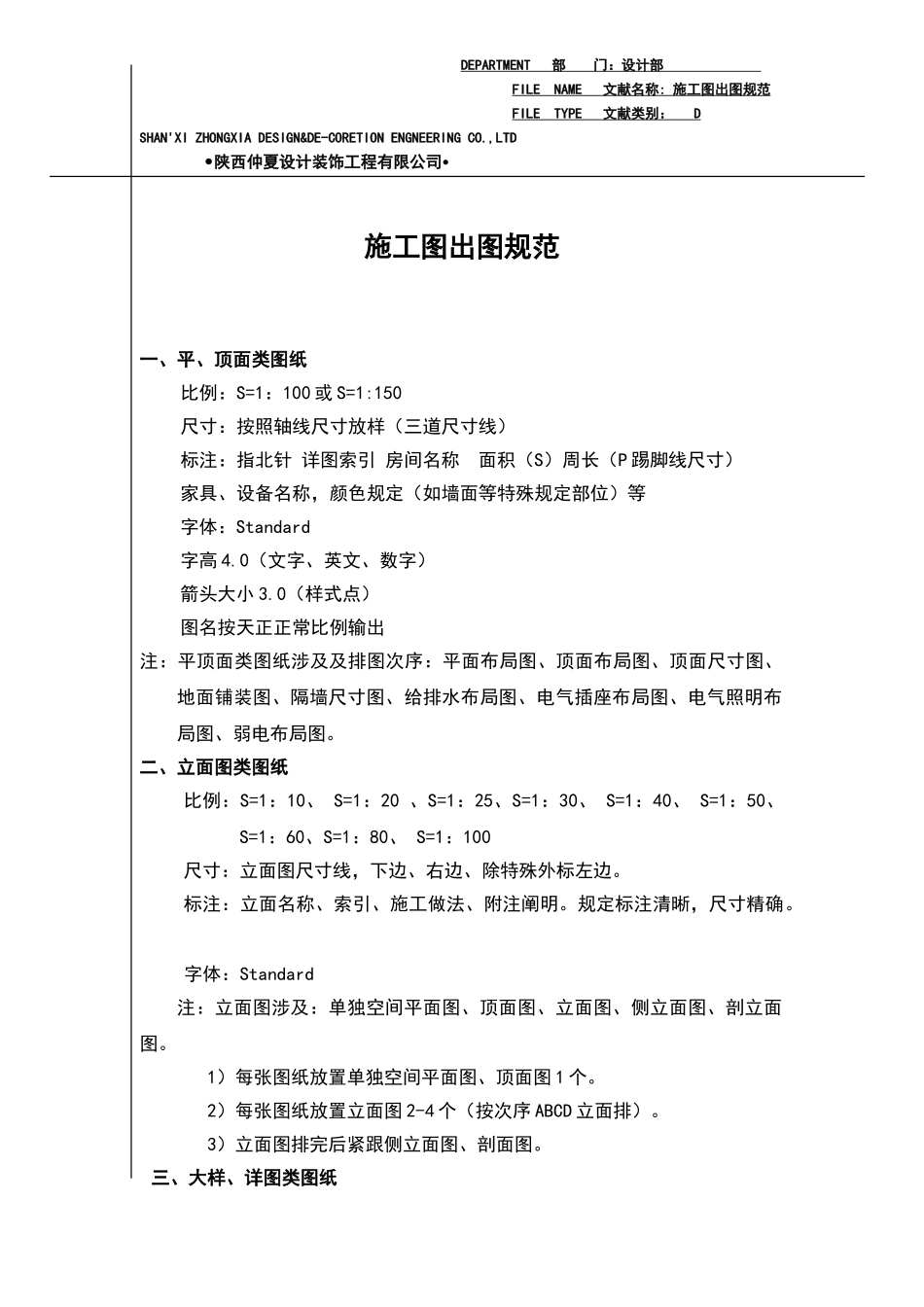

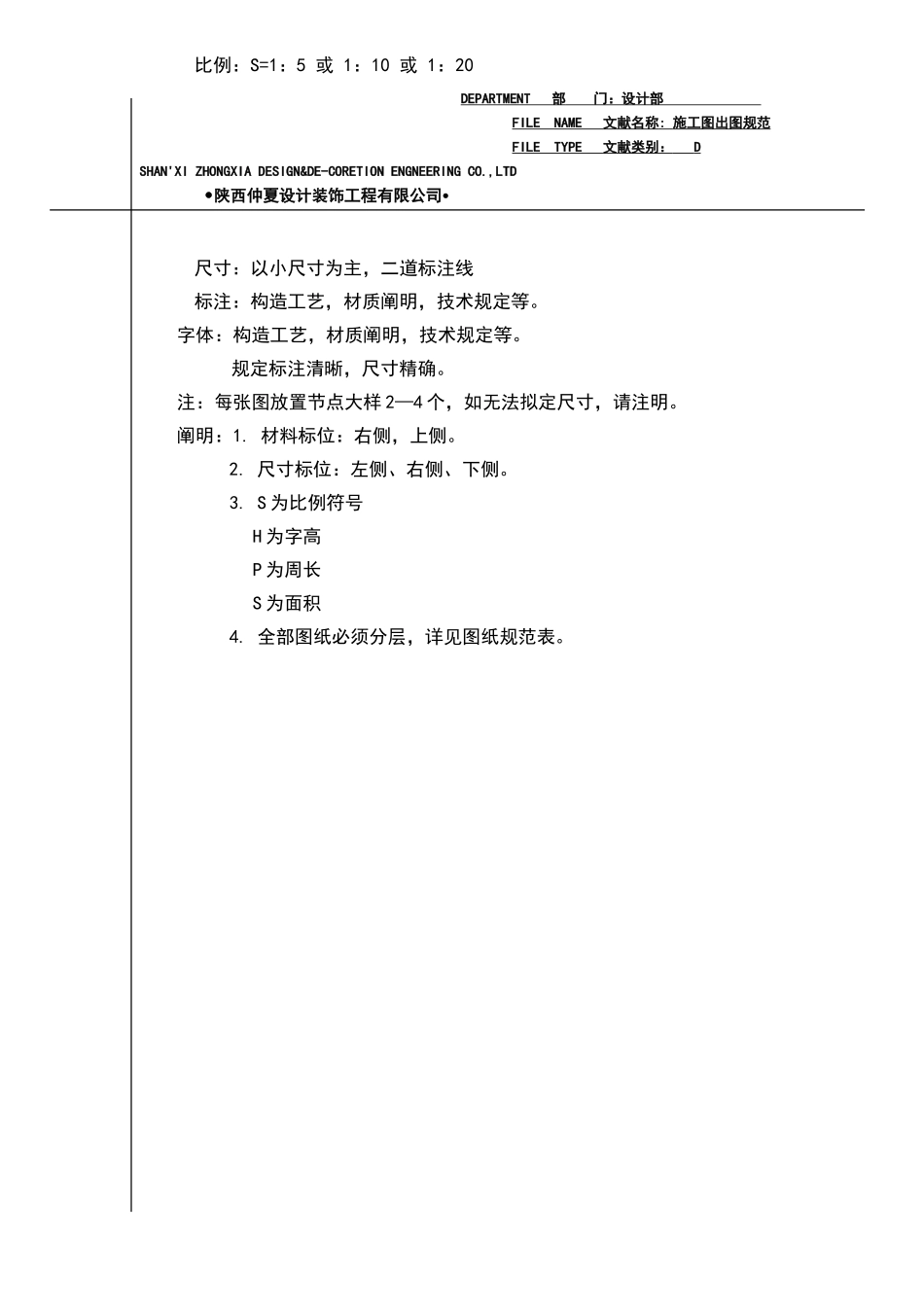

DEPARTMENT部门:设计部FILENAME文献名称:施工图出图规范FILETYPE文献类别:DSHAN'XIZHONGXIADESIGN&DE-CORETIONENGNEERINGCO.,LTD•陕西仲夏设计装饰工程有限公司•施工图出图规范一、平、顶面类图纸比例:S=1:100或S=1:150尺寸:按照轴线尺寸放样(三道尺寸线)标注:指北针详图索引房间名称面积(S)周长(P踢脚线尺寸)家具、设备名称,颜色规定(如墙面等特殊规定部位)等字体:Standard字高4.0(文字、英文、数字)箭头大小3.0(样式点)图名按天正正常比例输出注:平顶面类图纸涉及及排图次序:平面布局图、顶面布局图、顶面尺寸图、地面铺装图、隔墙尺寸图、给排水布局图、电气插座布局图、电气照明布局图、弱电布局图。二、立面图类图纸比例:S=1:10、S=1:20、S=1:25、S=1:30、S=1:40、S=1:50、S=1:60、S=1:80、S=1:100尺寸:立面图尺寸线,下边、右边、除特殊外标左边。标注:立面名称、索引、施工做法、附注阐明。规定标注清晰,尺寸精确。字体:Standard注:立面图涉及:单独空间平面图、顶面图、立面图、侧立面图、剖立面图。1)每张图纸放置单独空间平面图、顶面图1个。2)每张图纸放置立面图2-4个(按次序ABCD立面排)。3)立面图排完后紧跟侧立面图、剖面图。三、大样、详图类图纸比例:S=1:5或1:10或1:20DEPARTMENT部门:设计部FILENAME文献名称:施工图出图规范FILETYPE文献类别:DSHAN'XIZHONGXIADESIGN&DE-CORETIONENGNEERINGCO.,LTD•陕西仲夏设计装饰工程有限公司•尺寸:以小尺寸为主,二道标注线标注:构造工艺,材质阐明,技术规定等。字体:构造工艺,材质阐明,技术规定等。规定标注清晰,尺寸精确。注:每张图放置节点大样2—4个,如无法拟定尺寸,请注明。阐明:1.材料标位:右侧,上侧。2.尺寸标位:左侧、右侧、下侧。3.S为比例符号H为字高P为周长S为面积4.全部图纸必须分层,详见图纸规范表。
