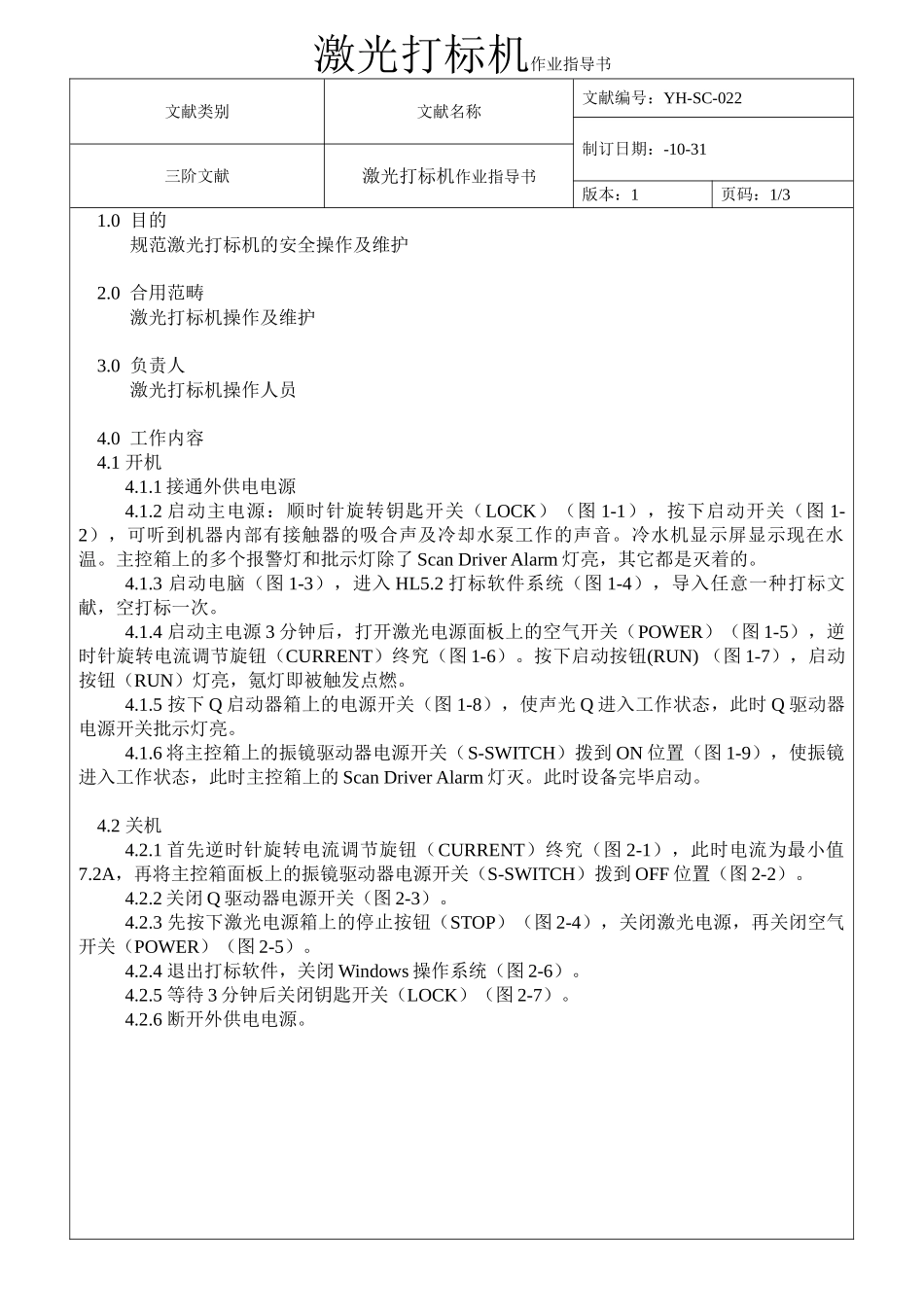

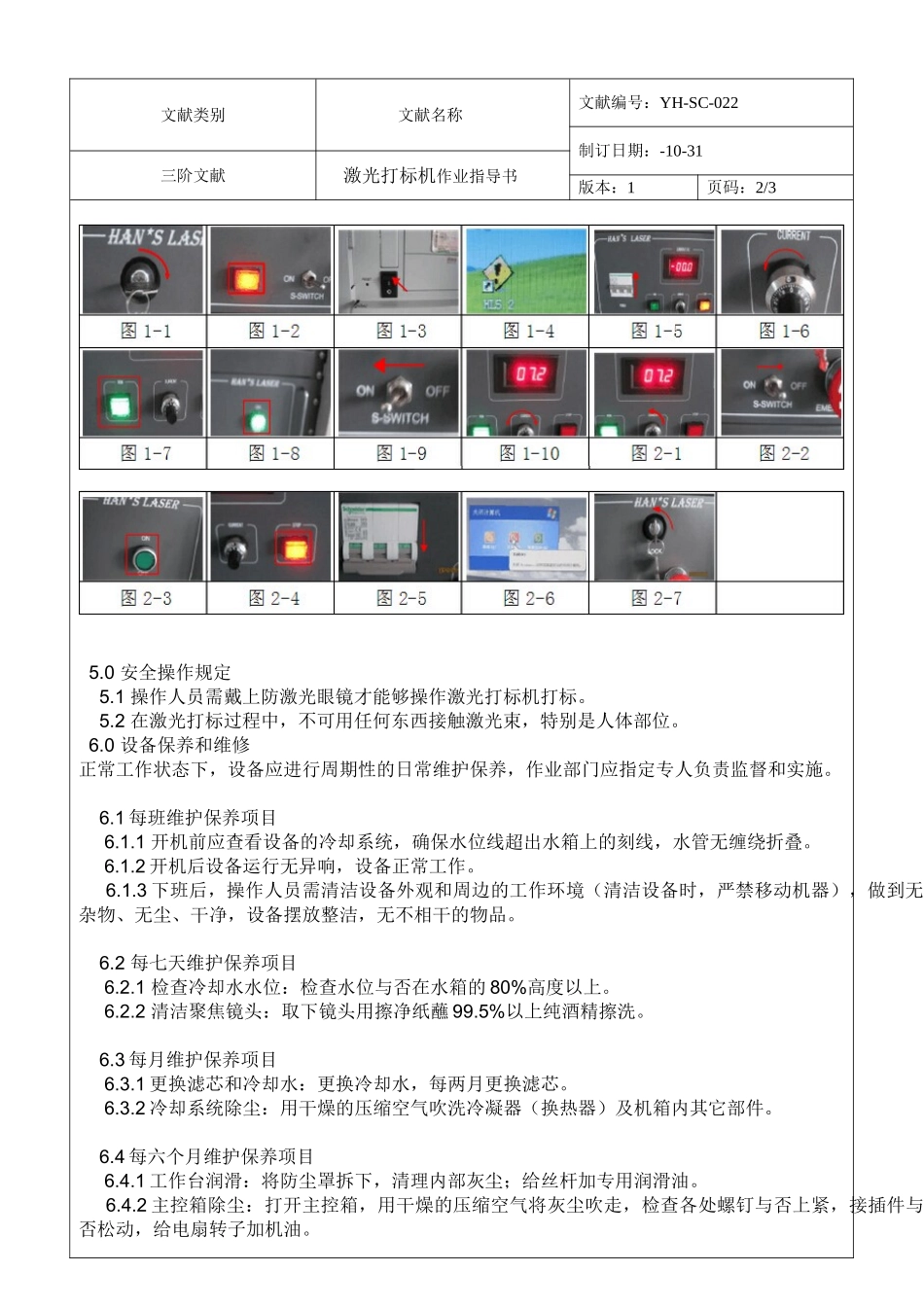

激光打标机作业指导书文献类别文献名称文献编号:YH-SC-022制订日期:-10-31三阶文献激光打标机作业指导书版本:1页码:1/31.0目的规范激光打标机的安全操作及维护2.0合用范畴激光打标机操作及维护3.0负责人激光打标机操作人员4.0工作内容4.1开机4.1.1接通外供电电源4.1.2启动主电源:顺时针旋转钥匙开关(LOCK)(图1-1),按下启动开关(图1-2),可听到机器内部有接触器的吸合声及冷却水泵工作的声音。冷水机显示屏显示现在水温。主控箱上的多个报警灯和批示灯除了ScanDriverAlarm灯亮,其它都是灭着的。4.1.3启动电脑(图1-3),进入HL5.2打标软件系统(图1-4),导入任意一种打标文献,空打标一次。4.1.4启动主电源3分钟后,打开激光电源面板上的空气开关(POWER)(图1-5),逆时针旋转电流调节旋钮(CURRENT)终究(图1-6)。按下启动按钮(RUN)(图1-7),启动按钮(RUN)灯亮,氪灯即被触发点燃。4.1.5按下Q启动器箱上的电源开关(图1-8),使声光Q进入工作状态,此时Q驱动器电源开关批示灯亮。4.1.6将主控箱上的振镜驱动器电源开关(S-SWITCH)拨到ON位置(图1-9),使振镜进入工作状态,此时主控箱上的ScanDriverAlarm灯灭。此时设备完毕启动。4.2关机4.2.1首先逆时针旋转电流调节旋钮(CURRENT)终究(图2-1),此时电流为最小值7.2A,再将主控箱面板上的振镜驱动器电源开关(S-SWITCH)拨到OFF位置(图2-2)。4.2.2关闭Q驱动器电源开关(图2-3)。4.2.3先按下激光电源箱上的停止按钮(STOP)(图2-4),关闭激光电源,再关闭空气开关(POWER)(图2-5)。4.2.4退出打标软件,关闭Windows操作系统(图2-6)。4.2.5等待3分钟后关闭钥匙开关(LOCK)(图2-7)。4.2.6断开外供电电源。文献类别文献名称文献编号:YH-SC-022制订日期:-10-31三阶文献激光打标机作业指导书版本:1页码:2/35.0安全操作规定5.1操作人员需戴上防激光眼镜才能够操作激光打标机打标。5.2在激光打标过程中,不可用任何东西接触激光束,特别是人体部位。6.0设备保养和维修正常工作状态下,设备应进行周期性的日常维护保养,作业部门应指定专人负责监督和实施。6.1每班维护保养项目6.1.1开机前应查看设备的冷却系统,确保水位线超出水箱上的刻线,水管无缠绕折叠。6.1.2开机后设备运行无异响,设备正常工作。6.1.3下班后,操作人员需清洁设备外观和周边的工作环境(清洁设备时,严禁移动机器),做到无杂物、无尘、干净,设备摆放整洁,无不相干的物品。6.2每七天维护保养项目6.2.1检查冷却水水位:检查水位与否在水箱的80%高度以上。6.2.2清洁聚焦镜头:取下镜头用擦净纸蘸99.5%以上纯酒精擦洗。6.3每月维护保养项目6.3.1更换滤芯和冷却水:更换冷却水,每两月更换滤芯。6.3.2冷却系统除尘:用干燥的压缩空气吹洗冷凝器(换热器)及机箱内其它部件。6.4每六个月维护保养项目6.4.1工作台润滑:将防尘罩拆下,清理内部灰尘;给丝杆加专用润滑油。6.4.2主控箱除尘:打开主控箱,用干燥的压缩空气将灰尘吹走,检查各处螺钉与否上紧,接插件与否松动,给电扇转子加机油。文献类别文献名称文献编号:YH-SC-022制订日期:-10-31三阶文献激光打标机作业指导书版本:1页码:3/36.4.3检查水泵整机运行过程中检查水泵发热与否超出80℃,运转与否有噪音。6.4.4设备本体除尘:将设备本体外壳拆开,用干燥的压缩空气将灰尘吹走进行内部清洁。6.4.5清洗换热器:用35%稀盐酸清洗水垢。6.5每年维护保养项目6.5.1清洗扩束镜:取下镜头用擦净纸蘸99.5%以上纯酒精擦洗。6.5.2清洗全反镜片:取下镜头用擦净纸蘸99.5%以上纯酒精擦洗。6.6当设备出现故障时,应认真分析因素,并告知生产厂家技术人员维修。管制章核准审核制订
