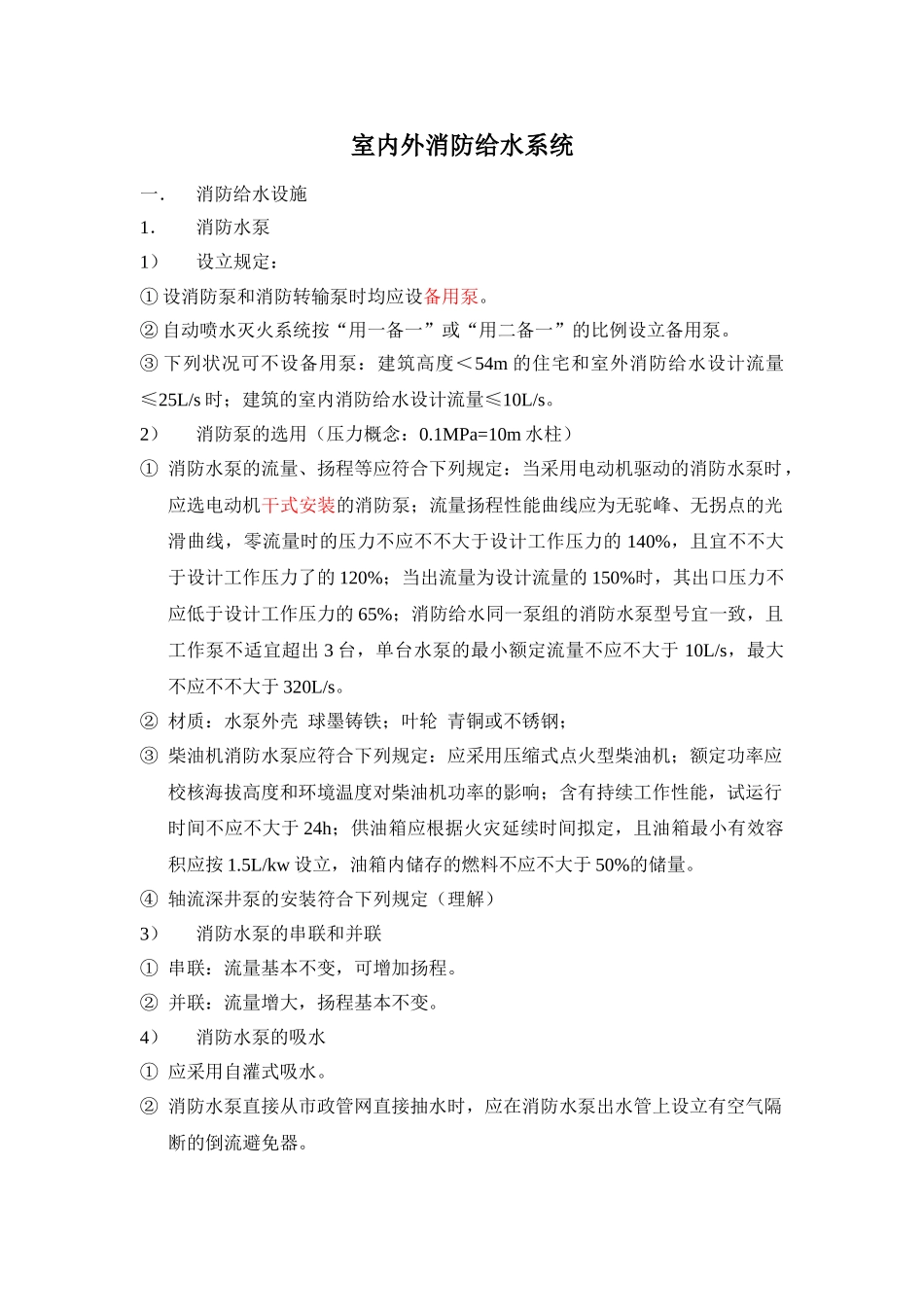

室内外消防给水系统一．消防给水设施1．消防水泵1）设立规定：①设消防泵和消防转输泵时均应设备用泵。②自动喷水灭火系统按“用一备一”或“用二备一”的比例设立备用泵。③下列状况可不设备用泵：建筑高度＜54m的住宅和室外消防给水设计流量≤25L/s时；建筑的室内消防给水设计流量≤10L/s。2）消防泵的选用（压力概念：0.1MPa=10m水柱）①消防水泵的流量、扬程等应符合下列规定：当采用电动机驱动的消防水泵时，应选电动机干式安装的消防泵；流量扬程性能曲线应为无驼峰、无拐点的光滑曲线，零流量时的压力不应不不大于设计工作压力的140%，且宜不不大于设计工作压力了的120%；当出流量为设计流量的150%时，其出口压力不应低于设计工作压力的65%；消防给水同一泵组的消防水泵型号宜一致，且工作泵不适宜超出3台，单台水泵的最小额定流量不应不大于10L/s，最大不应不不大于320L/s。②材质：水泵外壳球墨铸铁；叶轮青铜或不锈钢；③柴油机消防水泵应符合下列规定：应采用压缩式点火型柴油机；额定功率应校核海拔高度和环境温度对柴油机功率的影响；含有持续工作性能，试运行时间不应不大于24h；供油箱应根据火灾延续时间拟定，且油箱最小有效容积应按1.5L/kw设立，油箱内储存的燃料不应不大于50%的储量。④轴流深井泵的安装符合下列规定（理解）3）消防水泵的串联和并联①串联：流量基本不变，可增加扬程。②并联：流量增大，扬程基本不变。4）消防水泵的吸水①应采用自灌式吸水。②消防水泵直接从市政管网直接抽水时，应在消防水泵出水管上设立有空气隔断的倒流避免器。③当吸水口处无吸水井时，吸水口处应设旋流避免器。5）消防水泵管路的布置规定①吸水管：一组消防水泵，吸水管不应少于两条；吸水管喇叭口在消防水池最低有效水位下的沉没深度应根据吸水管喇叭口的水流速度和水力条件拟定，但不应不大于600mm，当采用旋流避免器时，不应不大于200mm；吸水管上应设明杆闸阀或带自锁装置的蝶阀，当设暗杆阀门时应设有启动刻度和标志。当管径＞DN300，宜设电动阀门；吸水管的直径＜250时，其流速宜为1.0-1.2m/s，吸水管的直径＞250时，其流速宜为1.2-1.6m/s；吸水管穿越消防水池时，应采用柔性套管，采用刚性防水套管时，应在水泵吸水管上设立柔性接头，且管径不应不不大于DN150；水平管段上不应有气囊和漏气现象，变径连接时，应采用偏心异径管件，并应采用管顶平接。②出水管的设立：出水管的直径＜250时，其流速宜为1.5-2.0m/s，吸水管的直径＞250时，其流速宜为2.0-2.5m/s；出水管上应安装消声止回阀、控制阀和压力表；总出水管上还应安装压力表和压力开关；压力表安装应加缓冲装置，压力表和缓冲装置之间应安装旋塞；压力表量程在没有设计规定时，应为系统工作压力的2-2.5倍。③消防水泵吸水管和出水管上压力表的设立规定：出水管压力表不低于设计工作压力的2倍，且不应低于1.60MPa；吸水管宜设立真空表、压力表或真空压力表，压力表不应低于0.70MPa，真空表的最大量程宜为-0.10MPa；压力表的直径不应不大于100mm，应采用直径不不大于6mm的管道与消防水泵进出口管相接，并应设立关闭阀门。④压力和流量测试装置：单台水泵消防的流量不不不大于20L/s，设计工作压力不不不大于0.5MPa时，泵组应预留测量用流量计和压力计接口，其它宜设流量和压力测试装置；流量监测装置的计量精度为0.4级，最大量程的75%应不不大于最大一台消防水泵设计流量值的175%；压力精度为0.5级165%。6）消防水泵的启动装置及动力装置①启动装置：应能自动启动和手动启动，且应确保从接到启泵信号到水泵正常运转的自动启动时间不应不不大于2min，不应设自动停泵的控制功效；消防栓按钮不适宜作为直接启动消防泵的开关，但能够作为发出报警信号的开关或启动干式消火栓系统的快速启闭装置。②控制柜的设立规定：控制柜应机械应急启泵功效，启动时应确保消防水泵在报警后5min内正常工作；消防水泵的双电源自动切换时间不应不不大于2s，一路电源与内燃机动力的切换时间不应不不大于15s。2．消防供水管道1）室外消防给水管道①布置规定：采用两路消防供水时，应布置成环形，采用一路，应布置成枝状；向环状管网...
