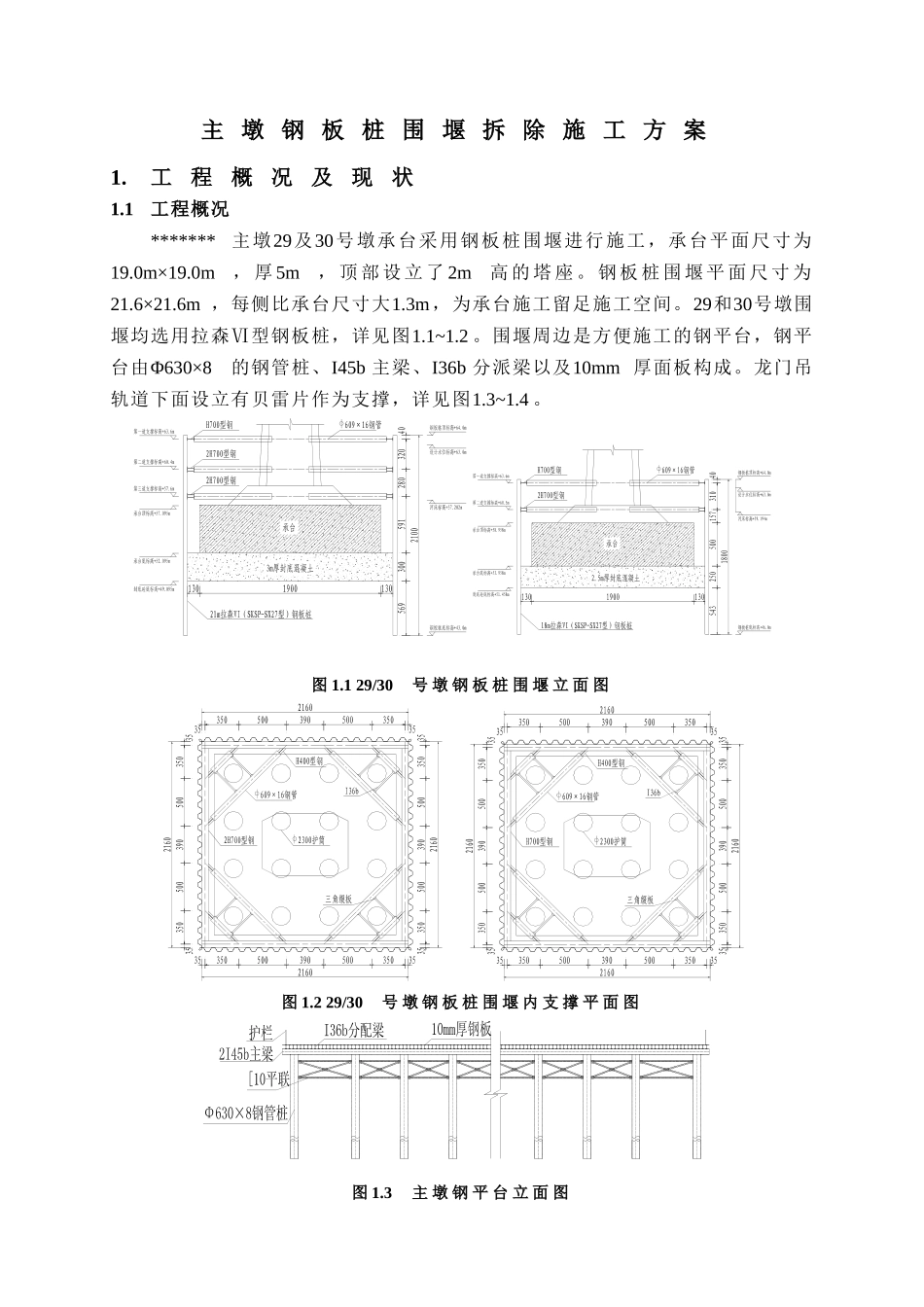

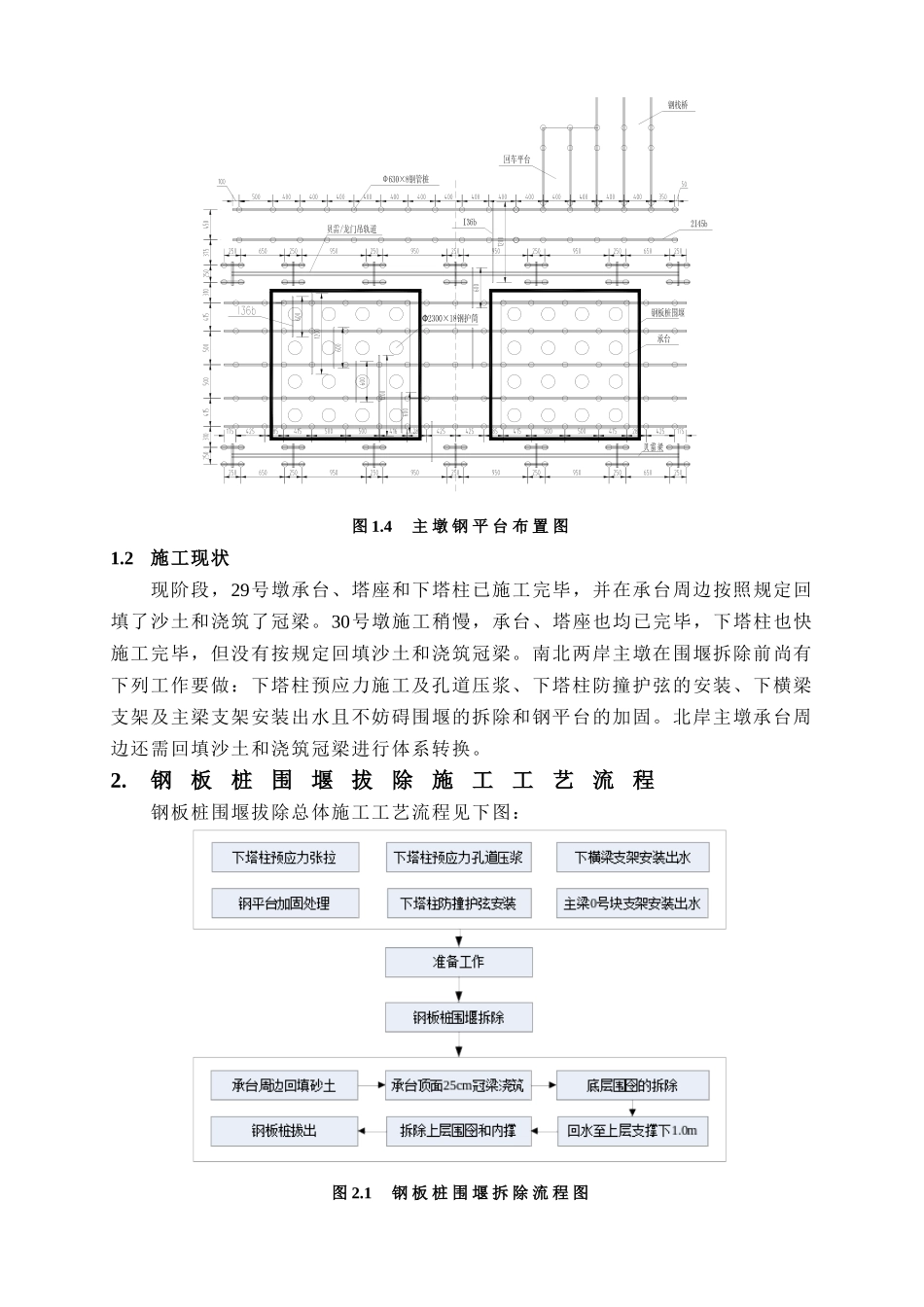

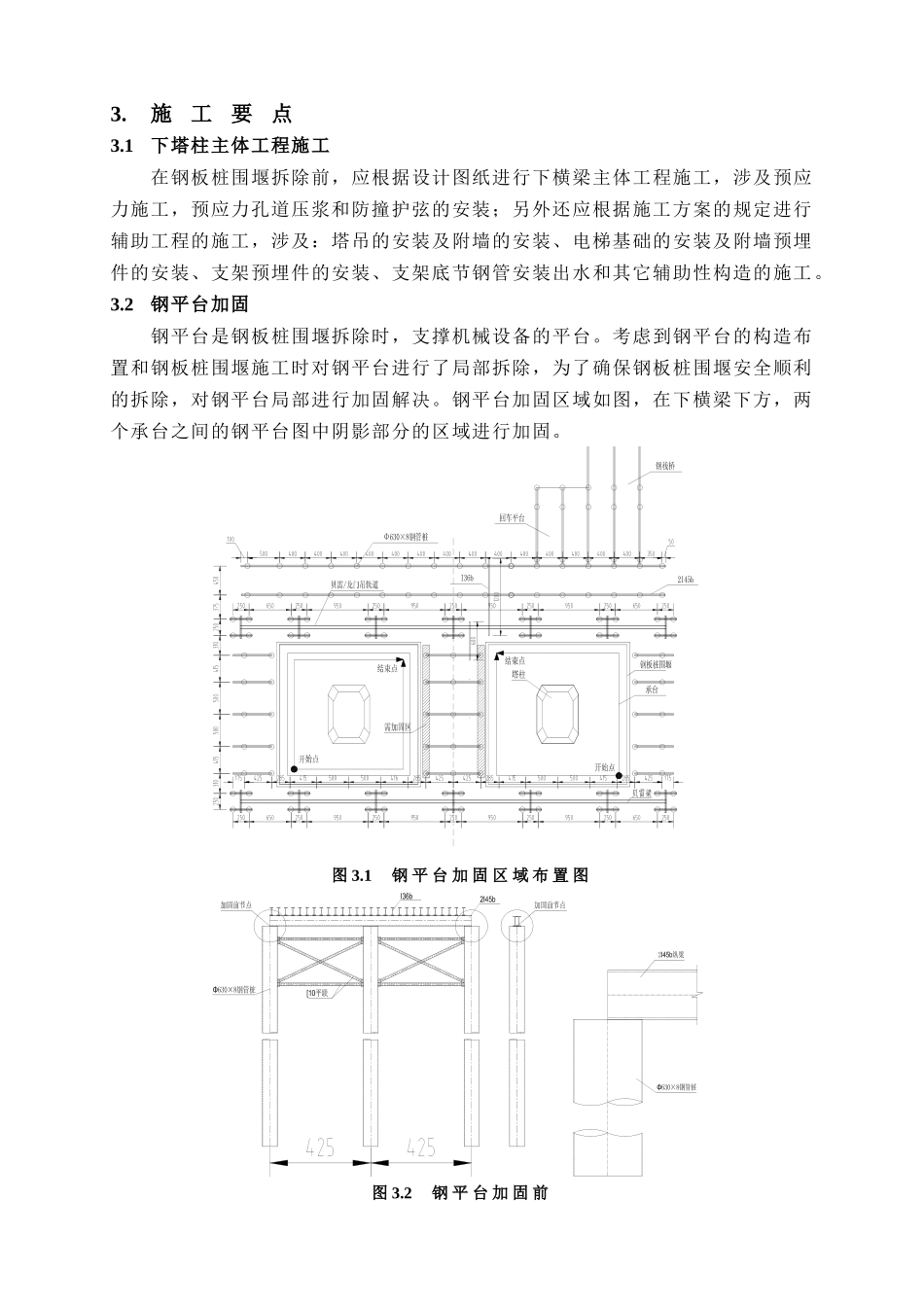

主墩钢板桩围堰拆除施工方案1.工程概况及现状1.1工程概况*******主墩29及30号墩承台采用钢板桩围堰进行施工，承台平面尺寸为19.0m×19.0m，厚5m，顶部设立了2m高的塔座。钢板桩围堰平面尺寸为21.6×21.6m，每侧比承台尺寸大1.3m，为承台施工留足施工空间。29和30号墩围堰均选用拉森Ⅵ型钢板桩，详见图1.1~1.2。围堰周边是方便施工的钢平台，钢平台由Φ630×8的钢管桩、I45b主梁、I36b分派梁以及10mm厚面板构成。龙门吊轨道下面设立有贝雷片作为支撑，详见图1.3~1.4。图1.129/30号墩钢板桩围堰立面图图1.229/30号墩钢板桩围堰内支撑平面图图1.3主墩钢平台立面图图1.4主墩钢平台布置图1.2施工现状现阶段，29号墩承台、塔座和下塔柱已施工完毕，并在承台周边按照规定回填了沙土和浇筑了冠梁。30号墩施工稍慢，承台、塔座也均已完毕，下塔柱也快施工完毕，但没有按规定回填沙土和浇筑冠梁。南北两岸主墩在围堰拆除前尚有下列工作要做：下塔柱预应力施工及孔道压浆、下塔柱防撞护弦的安装、下横梁支架及主梁支架安装出水且不妨碍围堰的拆除和钢平台的加固。北岸主墩承台周边还需回填沙土和浇筑冠梁进行体系转换。2.钢板桩围堰拔除施工工艺流程钢板桩围堰拔除总体施工工艺流程见下图：图2.1钢板桩围堰拆除流程图3.施工要点3.1下塔柱主体工程施工在钢板桩围堰拆除前，应根据设计图纸进行下横梁主体工程施工，涉及预应力施工，预应力孔道压浆和防撞护弦的安装；另外还应根据施工方案的规定进行辅助工程的施工，涉及：塔吊的安装及附墙的安装、电梯基础的安装及附墙预埋件的安装、支架预埋件的安装、支架底节钢管安装出水和其它辅助性构造的施工。3.2钢平台加固钢平台是钢板桩围堰拆除时，支撑机械设备的平台。考虑到钢平台的构造布置和钢板桩围堰施工时对钢平台进行了局部拆除，为了确保钢板桩围堰安全顺利的拆除，对钢平台局部进行加固解决。钢平台加固区域如图，在下横梁下方，两个承台之间的钢平台图中阴影部分的区域进行加固。图3.1钢平台加固区域布置图图3.2钢平台加固前图3.3钢平台加固后加固方法：将主梁与主梁接触处焊接牢固，并在主梁下焊两块14mm厚的加劲板，详见图3.3。并对钢平台的平联和剪刀撑进行焊缝检查，对平联和剪刀撑焊缝脱落处进行补焊加强，焊缝质量应满足二级焊缝质量规定。3.3钢平台验算钢板桩围堰拆除采用70T履带吊配合DZ90振动锤进行施工。履带吊自重，履带吊履带宽度80cm，着地长度6.25m，振动锤自重，起拔力，单根钢板桩重：。（1）I36b分派梁计算I36b分派梁间距30cm，支撑在主梁2I45b型钢上。履带吊拔钢板桩时全部荷载由一种履带承当，由3根分派梁来承当，分派梁单根长度，计算跨度为5m，计算荷载为：图3.4反力图（KN）7.8-116.47.8-178.5-186.2-178.5-116.4MIDAS/CivilPOST-PROCESSORBEAMSTRESS()组合最大值7.760.00-27.51-45.14-62.78-80.41-98.04-115.68-133.31-150.94-168.58-186.21CB:yMAX:2MIN:5:文件I36B:单位N/mm^2:日期04/11/2011-表示方向X:0.000Y:-1.000Z:0.000图3.5应力图（N/mm2）3.3530.0000.0003.353-6.607-10.601-10.601-6.607MIDAS/CivilPOST-PROCESSORDISPLACEMENTZ-方向3.352.040.720.00-1.91-3.23-4.55-5.87-7.18-8.50-9.82-11.13=系数2.6948E+001CB:bMAX:1MIN:6:文件I36B:单位mm:日期04/11/2011-表示方向X:0.000Y:-1.000Z:0.000图3.6变形图（mm）经计算：（满足规定）！（满足规定）！（2）I45b纵梁计算纵梁采用2I45b型钢，以钢管桩作为支撑，承受I36b传递荷载和自重，计算成果以下：图3.7反力图（KN）MIDAS/CivilPOST-PROCESSORBEAMSTRESS()组合最大值0.310.00-30.66-46.14-61.62-77.10-92.58-108.06-123.54-139.02-154.51-169.99CB:Y1MAX:26MIN:11:文件I36B:单位N/mm^2:日期04/11/2011-表示方向X:0.000Y:-1.000Z:0.000图3.8应力图（N/mm2）1.7811.7810.0000.000-5.452-5.294-4.836-5.294-4.836-4.157-3.301-2.310-1.226-4.157-3.301-2.310-1.226-0.0950.979-0.0950.979MIDAS/CivilPOST-PROCESSORDISPLACEMENTZ-方向1.781.120.470.00-0.85-1.51-2.16-2.82-3.48-4.14-4.79-5.45=系数4.8147E+001CB:B1MAX:10MIN:13:文件I36B:单位mm:日期04...
