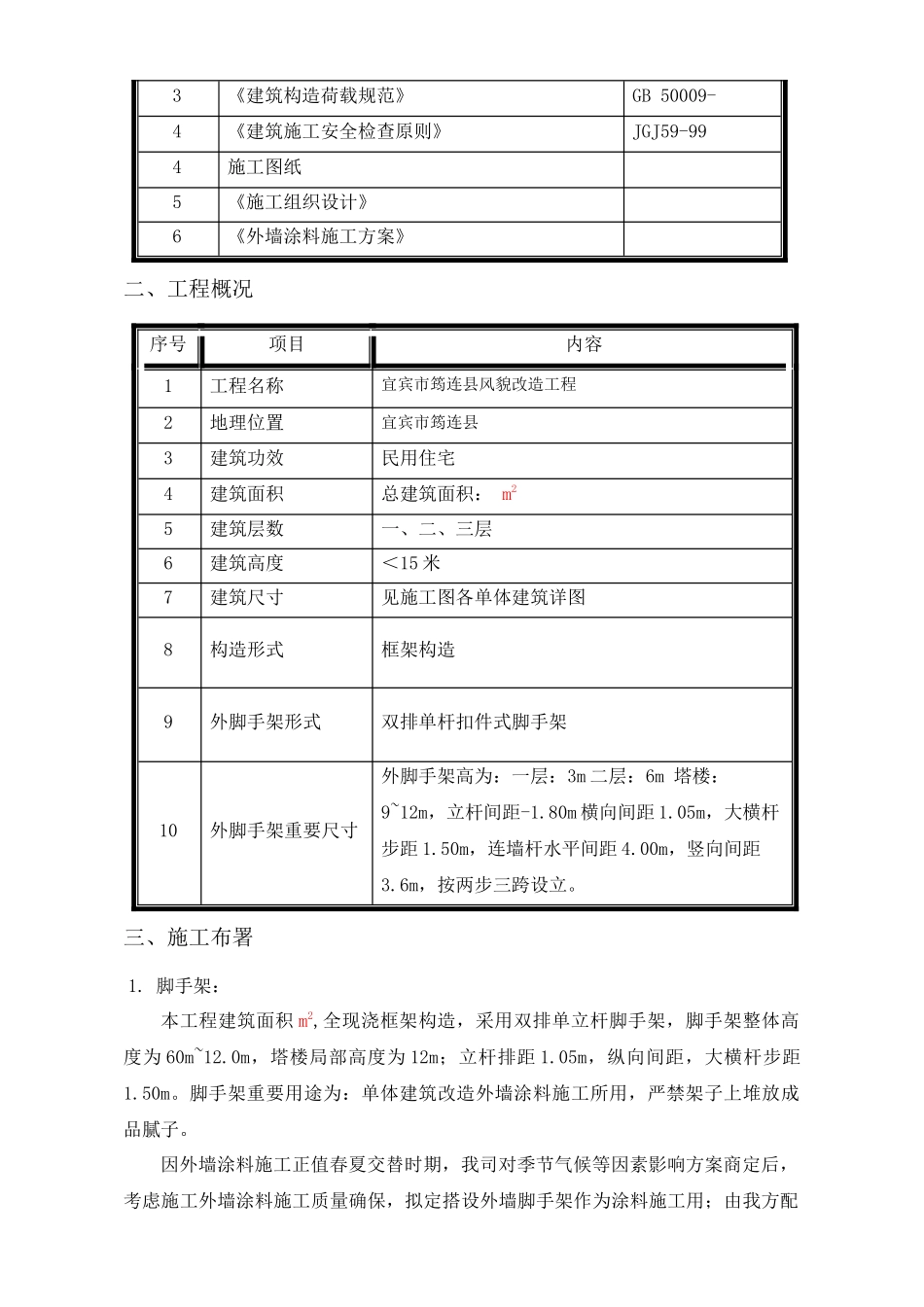

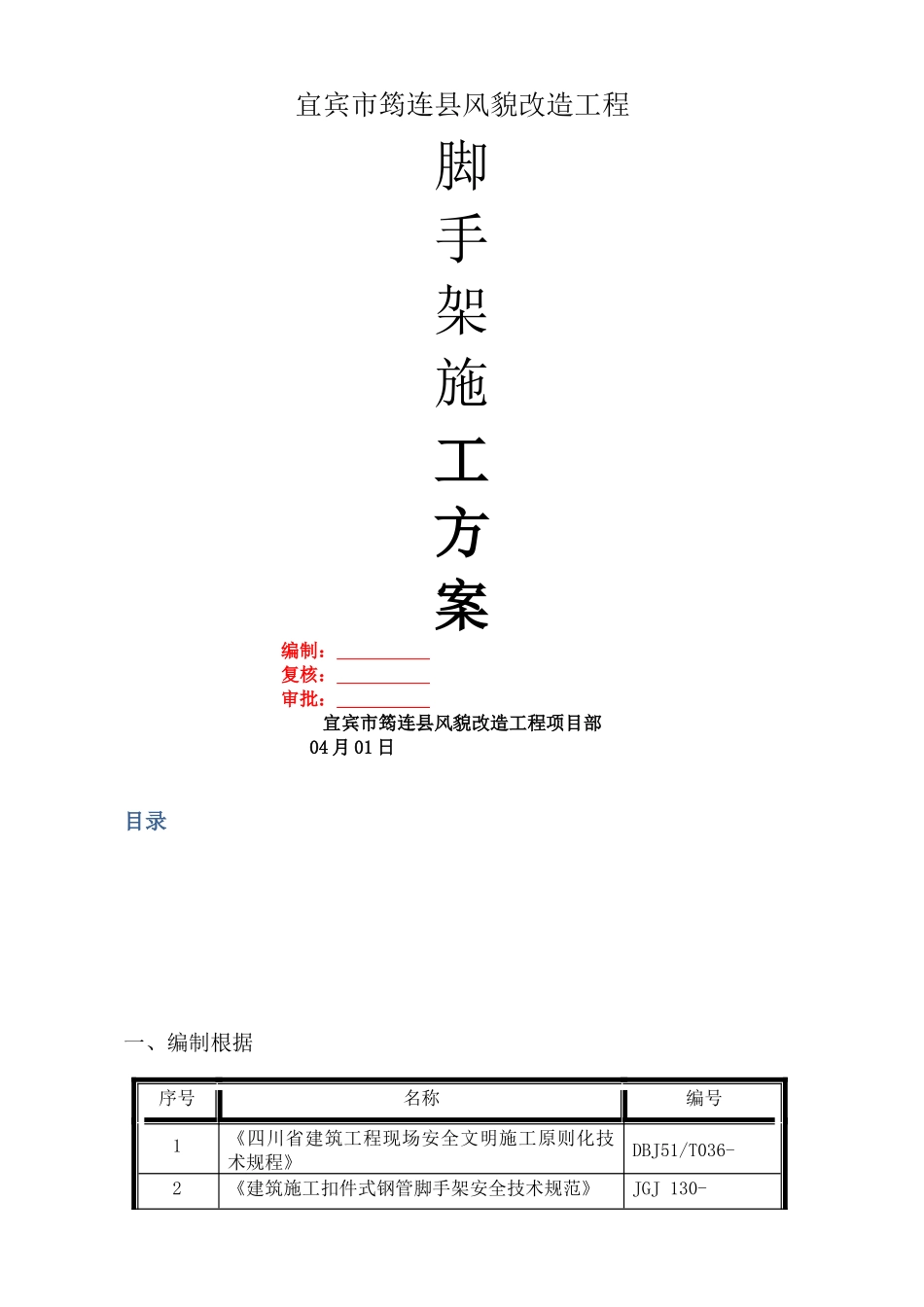

外墙涂料施工脚手架方案TingBaowasrevisedonJanuary6,1宜宾市筠连县风貌改造工程脚手架施工方案编制：复核：审批：宜宾市筠连县风貌改造工程项目部04月01日目录一、编制根据序号名称编号1《四川省建筑工程现场安全文明施工原则化技术规程》DBJ51/T036-2《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-3《建筑构造荷载规范》GB50009-4《建筑施工安全检查原则》JGJ59-994施工图纸5《施工组织设计》6《外墙涂料施工方案》二、工程概况序号项目内容1工程名称宜宾市筠连县风貌改造工程2地理位置宜宾市筠连县3建筑功效民用住宅4建筑面积总建筑面积：m25建筑层数一、二、三层6建筑高度＜15米7建筑尺寸见施工图各单体建筑详图8构造形式框架构造9外脚手架形式双排单杆扣件式脚手架10外脚手架重要尺寸外脚手架高为：一层：3m二层：6m塔楼：9~12m，立杆间距-1.80m横向间距1.05m，大横杆步距1.50m，连墙杆水平间距4.00m，竖向间距3.6m，按两步三跨设立。三、施工布署1.脚手架：本工程建筑面积m2,全现浇框架构造，采用双排单立杆脚手架，脚手架整体高度为60m~12.0m，塔楼局部高度为12m；立杆排距1.05m，纵向间距，大横杆步距1.50m。脚手架重要用途为：单体建筑改造外墙涂料施工所用，严禁架子上堆放成品腻子。因外墙涂料施工正值春夏交替时期，我司对季节气候等因素影响方案商定后，考虑施工外墙涂料施工质量确保，拟定搭设外墙脚手架作为涂料施工用；由我方配合涂料分包搭设脚手架。2.搭设原则：安全第一，满足文明施工的规定。四、施工准备(一)场地准备脚手架搭设前去除场地走边的障碍物，由于本工程外墙施工为立面改造工程，考虑外墙周边的土基由于受季节气温影响会出现松动，脚手架搭设前对松软土质进行扎实后再搭设外脚手架，回填土压实系数达成设计规定。(二)技术准备脚手架工程负责人应按外墙涂料施工方案和脚手架方案中有关脚手架的规定,对架设和使用人员进行技术、安全交底。(三)材料准备1．选用脚手板：选用木脚手板，板长4m，宽200mm，厚50mm，其材质符合国标《木构造设计规范》（GB50005）中Ⅱa级材质的规定，两端设8#铅丝包箍。钢管：钢管脚落地手架，选用外径48.3mm，壁厚3.60mm，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。钢管抗弯、抗拉等力学指标满足设计规定后，方可在施工中使用扣件：本工程钢管脚手架的搭设使用可锻锻造扣件，应符合建设部《钢管脚手架扣件》GB15831的规定，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺点，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不不大于5mm。钢管螺栓拧紧力矩达时不得破坏。如使用旧扣件时，扣件必须进行扣件抗滑力等检查实验，实验成果满足设计规定后方可在施工中使用。安全网：采用密目式安全网，网目应满足目／100cm2，做耐贯穿实验不穿透，×1.8m的单张网重量在3kg以上，颜色应满足环境效果规定，选用绿色。规定阻燃，使用的安全网必须有产品生产许可证和质量合格证。2．配备量宜宾市筠连县风貌改造工程脚手架重要材料计划表材料名称规格计划数量用途φ48*2米长300根脚手架搭设脚手管4米长200根6米长500根1.5米长200根扣件对接扣件500个直角扣件1000个旋转扣件400个安全网密目阻燃安全网1000m2安全防护水平网6米/3米800m2脚手板50mm厚15m3(四)人员准备专业脚手架工长1人，专业脚手架工10人。（五）工期规定4月1日至4月10日五、施工办法(一)架体介绍1、施工阶段施工脚手架构造及外墙装修阶段：沿建筑物的外围周圈搭设承重双排落地脚手架，脚手架步距，排距1.05m，高出操作面防护使用，采用单立杆脚手架外排架满挂绿色密目安全网，操作层底部满挂大眼水平安全网及密目网。外设剪刀撑，间距不不不大于6跨。2、柱子施工脚手架钢筋、模板及混凝土施工采用沿柱周搭设双排钢管脚手架，在操作面铺50mm脚手板，该架子提供操作平台及高空作业防护。3、安全防护架子楼层四口及临边搭设高度不不大于1.2m的防护架，外挂密目网。主楼设立出入口1个，出入口处搭设长6m*2.5m的防护棚。(二)架体搭设1．立杆基...
