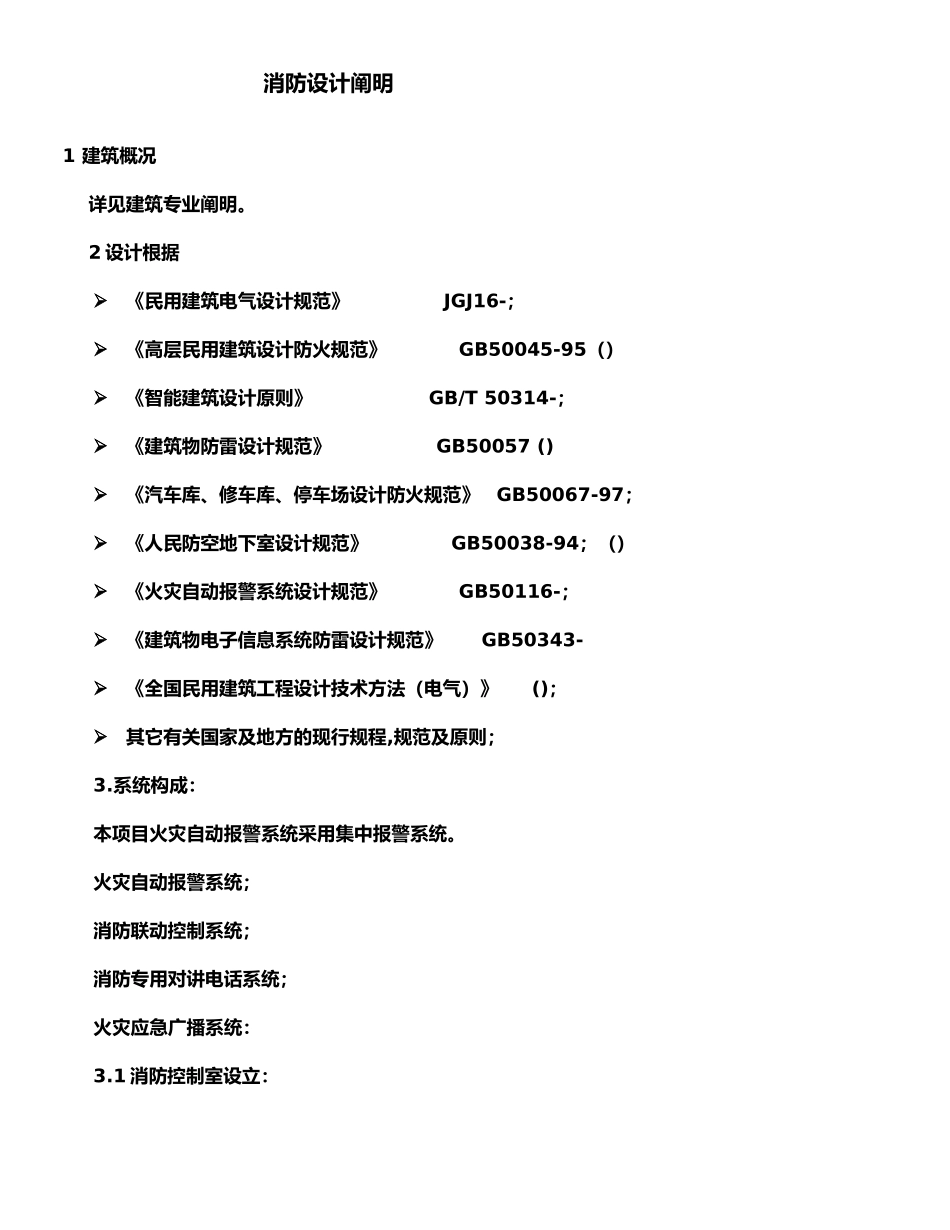

消防设计阐明1建筑概况详见建筑专业阐明。2设计根据Ø《民用建筑电气设计规范》JGJ16-；Ø《高层民用建筑设计防火规范》GB50045-95（）Ø《智能建筑设计原则》GB/T50314-；Ø《建筑物防雷设计规范》GB50057()Ø《汽车库、修车库、停车场设计防火规范》GB50067-97；Ø《人民防空地下室设计规范》GB50038-94；（）Ø《火灾自动报警系统设计规范》GB50116-；Ø《建筑物电子信息系统防雷设计规范》GB50343-Ø《全国民用建筑工程设计技术方法（电气）》()；Ø其它有关国家及地方的现行规程,规范及原则；3.系统构成：本项目火灾自动报警系统采用集中报警系统。火灾自动报警系统；消防联动控制系统；消防专用对讲电话系统；火灾应急广播系统：3.1消防控制室设立：(1)本工程消防控制中心设立于一层，含有直接对外出入口。消防控制室距离通往室外的安全出入口距离≤20m，并在入口处设立明显标记。(2)消防控制室内严禁穿过与消防设施无关的电气线路及管路。(3)在消防控制室内，设柜式火灾自动报警控制器、消防联动控制柜、消防广播设备、消防电话主机、电气火灾报警主机、电梯监控盘、操作电脑与打印机、消防电源等。(4)在消防控制室内，可显示火灾报警与故障报警部位、保护对象的重点部位、疏散通道及消防设备所在位置的平面图或模拟图、以及系统电源的工作状态。(5)在消防控制室内，可监测各个火灾报警信号、消防设备动作与状态信号，可手动、自动、专线控制消防设备的启停，手自动切除有关区域的非消防设备与电源。(6)在消防控制室内设立可直接报警的119专用电话。3.2火灾自动报警系统(1)本工程消防自动报警系统采用双总线环路设计，报警与控制共用总线，任一点断线不应影响系统报警(如本项目最后所选探测器不带自动隔离功效，则系统总线上应设立总线短路隔离器。每只总线短路隔离器保护的火灾探测器、手动火灾报警按钮和模块等消防设备的总数不应超出32点；且总线穿越防火分区时，还应在穿越处设立总线短路隔离器)。(2)任一台火灾报警控制器所连接的设备地址总数不超出3200点。每总线回路连接地址码不不不大于200个。控制器及总线应预留不少于额定容量10%的余量。(3)在建筑高度超出100m的建筑中，除消防控制室内设立的控制器外，每台控制器直接控制的火灾探测器、手动报警铵钮和模块等设备不应跨越避难层。(3)消防控制室可接受感烟、感温等探测器的火灾报警信号、水流批示器、检修阀、压力报警阀、手动报警按钮、消火栓按钮、防火阀的动作信号并可显示消防水池、消防水箱水位，显示消防水泵的运行及故障状况，联动控制全部与消防有关的设备。(4)火灾自动报警系统应预留有与都市消防远程监控系统的通讯接口。(5)消防报警联动模块不应跨越本报警区域控制其它区域的消防设备。(6)火灾探测器与手动报警器设立以下表：(6)探测器安装规定以下表：3.3.消防联动控制3.3.1.普通规定：(1)消防联动控制器应能按设定的控制逻辑向各有关的受控设备发出联动控制信号，并接受有关设备的联动反馈信号。(2)消防水泵、防烟和排烟风机的控制设备，除应采用联动控制方式外，还应在消防控制室设立手动直接控制装置。(3)需要火灾自动报警系统联动控制的消防设备，其联动触发信号应采用两个独立的报警触发装置报警信号的“与”逻辑组合。3.3.2.联动控制台设立于消防控制室，规定以下：(1)提供自动与手动控制、专线与总线控制方式，针对各个消防设施与设备实施监测与控制，显示设备工作状态。(2)火灾发生时，手自动启动消防广播与火灾警报、强制点亮应急照明灯、释放疏散通道与车库的道闸，关停通风与空调设备。(3)确认火灾后，手自动切断非消防电源，控制电梯迫降首层或转换层。3.3.3.对自动喷水灭火系统的监控(1)湿式报警阀压力开关动作，直接启动消防喷淋泵，并显示压力开关动作信号。(2)在消防控制室通过专用线路直接手动启动消防喷淋泵，也可在消防泵房手动直接启动消防喷淋泵。(3)显示消防喷淋泵的运行、故障、电源状态，显示水流批示器、检修信号阀动作信号，监视消防水池、水箱的消防警戒水位。3.3.4.对室内消火栓系统的监控(1)消火栓系统的出水干管上的低压压力开关、高位消防水箱出水管上的流量开关或报...
