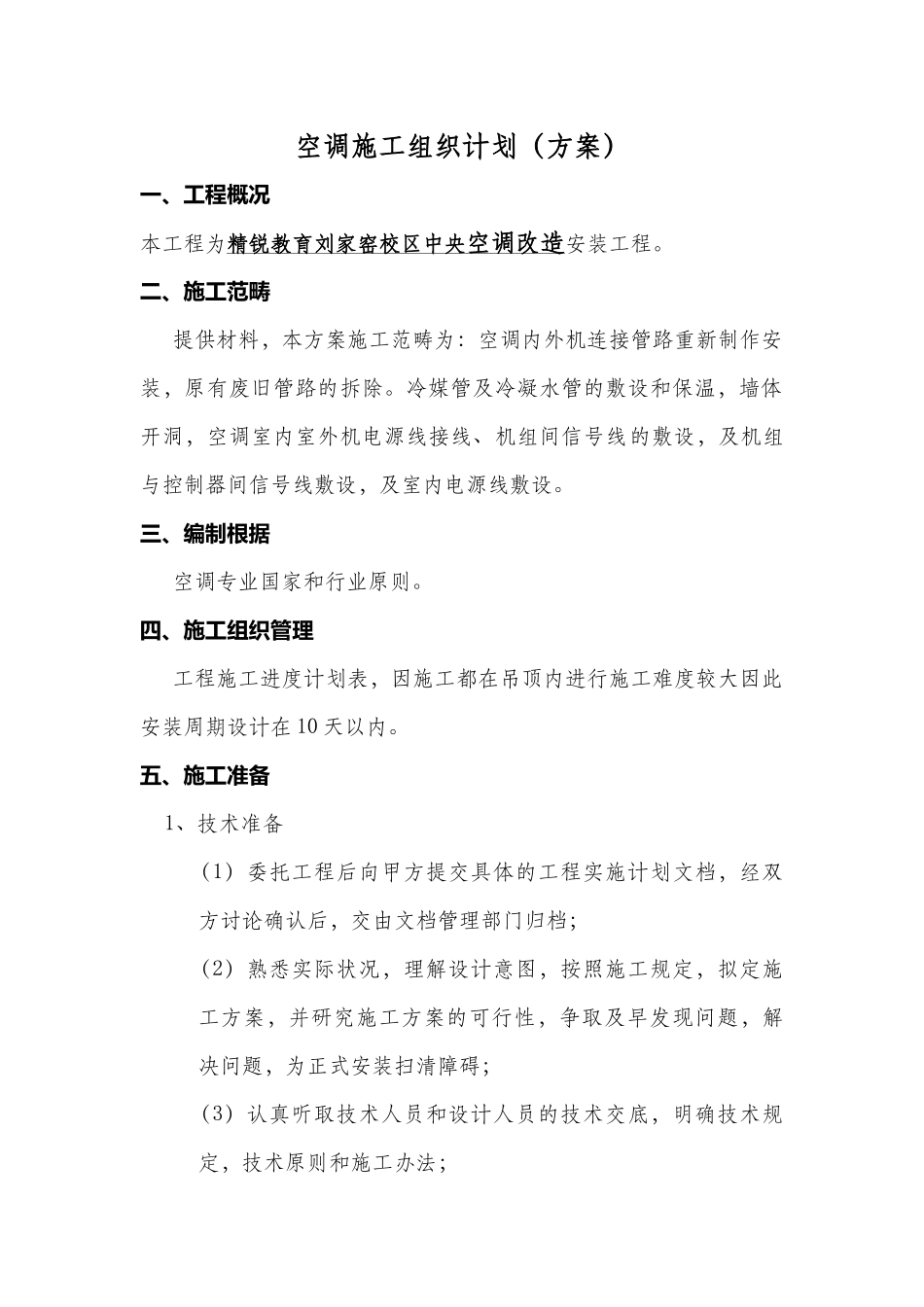

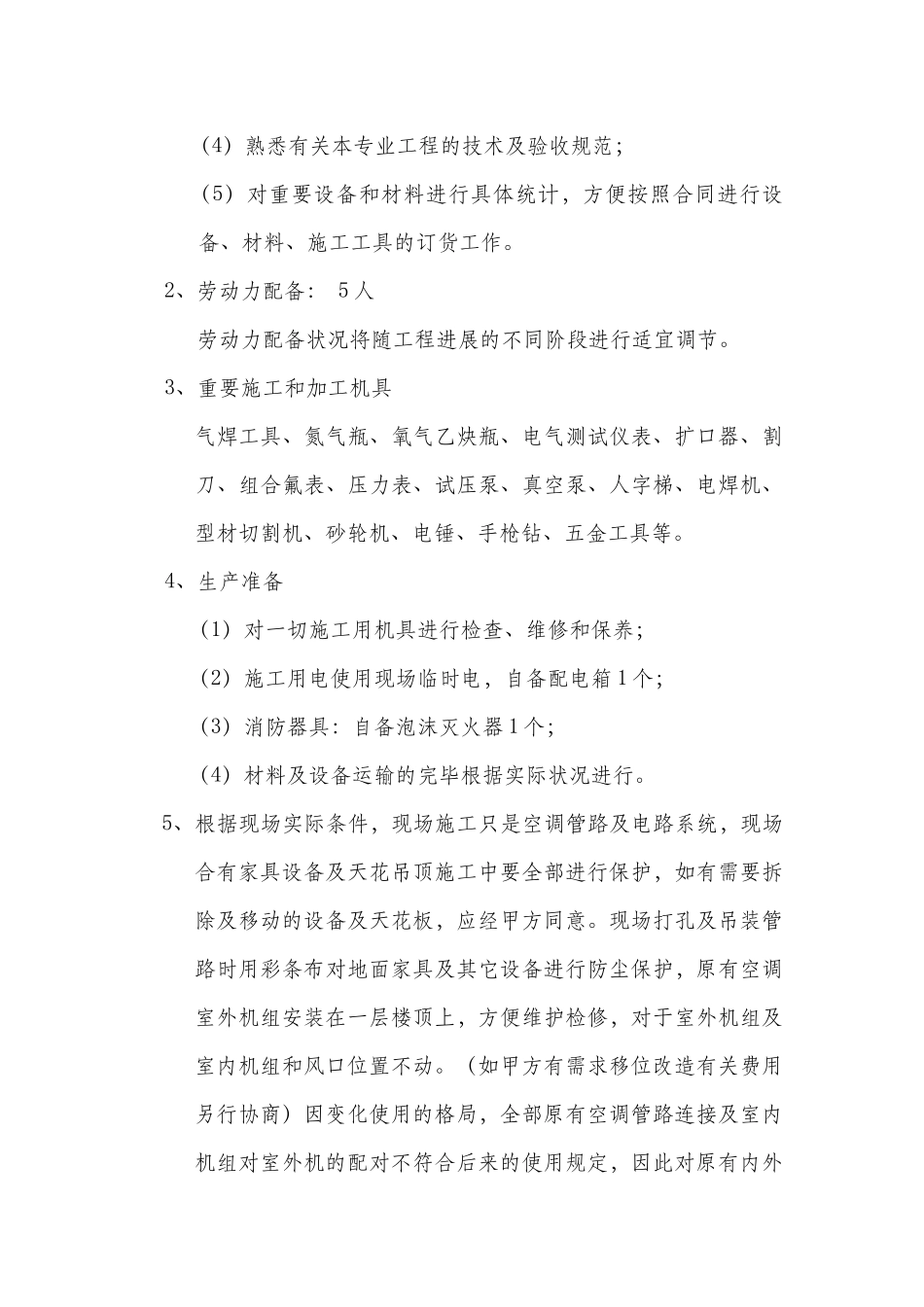

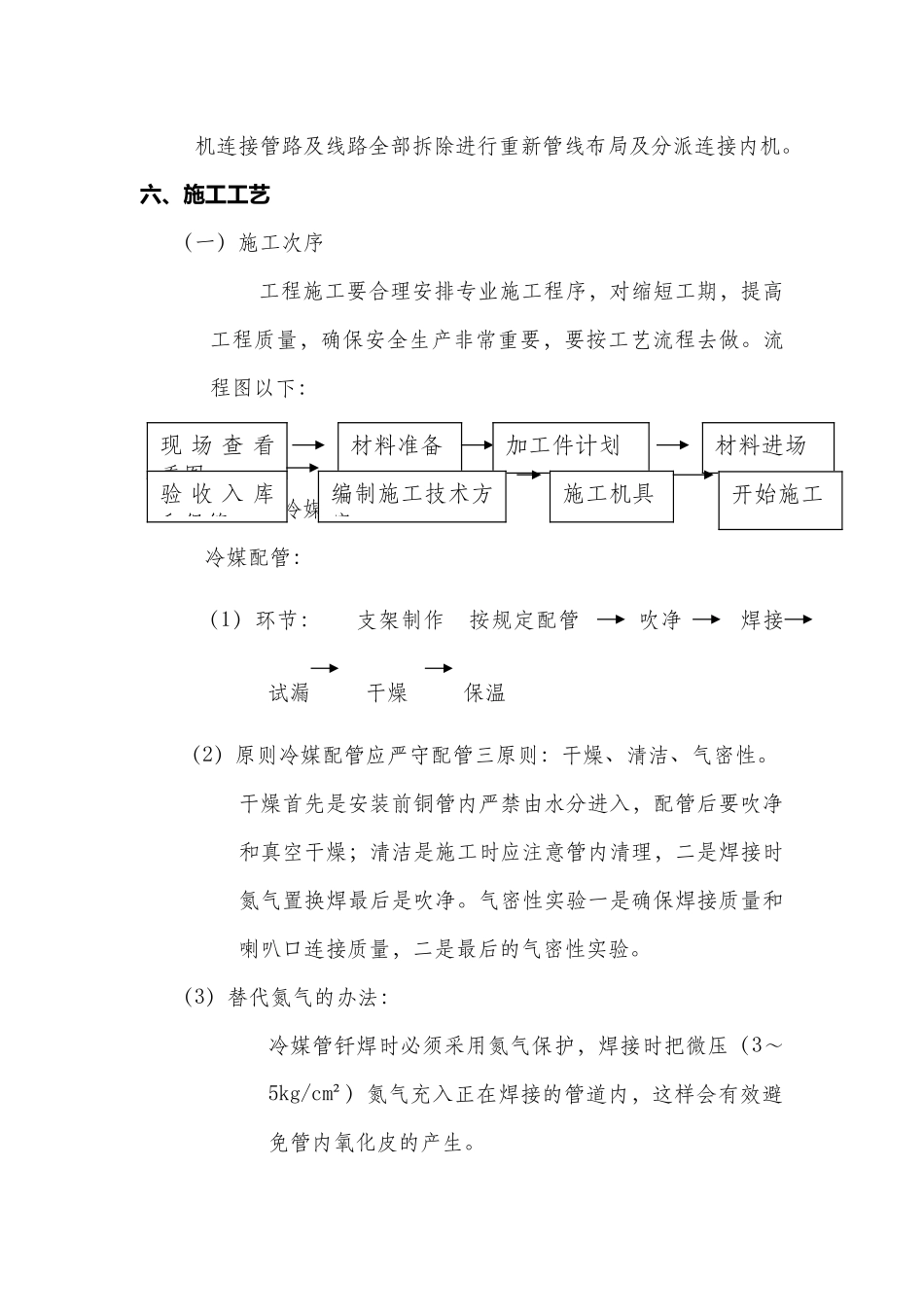

空调施工组织计划（方案）一、工程概况本工程为精锐教育刘家窑校区中央空调改造安装工程。二、施工范畴提供材料，本方案施工范畴为：空调内外机连接管路重新制作安装，原有废旧管路的拆除。冷媒管及冷凝水管的敷设和保温，墙体开洞，空调室内室外机电源线接线、机组间信号线的敷设，及机组与控制器间信号线敷设，及室内电源线敷设。三、编制根据空调专业国家和行业原则。四、施工组织管理工程施工进度计划表，因施工都在吊顶内进行施工难度较大因此安装周期设计在10天以内。五、施工准备1、技术准备（1）委托工程后向甲方提交具体的工程实施计划文档，经双方讨论确认后，交由文档管理部门归档；（2）熟悉实际状况，理解设计意图，按照施工规定，拟定施工方案，并研究施工方案的可行性，争取及早发现问题，解决问题，为正式安装扫清障碍；（3）认真听取技术人员和设计人员的技术交底，明确技术规定，技术原则和施工办法；（4）熟悉有关本专业工程的技术及验收规范；（5）对重要设备和材料进行具体统计，方便按照合同进行设备、材料、施工工具的订货工作。2、劳动力配备：5人劳动力配备状况将随工程进展的不同阶段进行适宜调节。3、重要施工和加工机具气焊工具、氮气瓶、氧气乙炔瓶、电气测试仪表、扩口器、割刀、组合氟表、压力表、试压泵、真空泵、人字梯、电焊机、型材切割机、砂轮机、电锤、手枪钻、五金工具等。4、生产准备（1）对一切施工用机具进行检查、维修和保养；（2）施工用电使用现场临时电，自备配电箱1个；（3）消防器具：自备泡沫灭火器1个；（4）材料及设备运输的完毕根据实际状况进行。5、根据现场实际条件，现场施工只是空调管路及电路系统，现场合有家具设备及天花吊顶施工中要全部进行保护，如有需要拆除及移动的设备及天花板，应经甲方同意。现场打孔及吊装管路时用彩条布对地面家具及其它设备进行防尘保护，原有空调室外机组安装在一层楼顶上，方便维护检修，对于室外机组及室内机组和风口位置不动。（如甲方有需求移位改造有关费用另行协商）因变化使用的格局，全部原有空调管路连接及室内机组对室外机的配对不符合后来的使用规定，因此对原有内外机连接管路及线路全部拆除进行重新管线布局及分派连接内机。六、施工工艺（一）施工次序工程施工要合理安排专业施工程序，对缩短工期，提高工程质量，确保安全生产非常重要，要按工艺流程去做。流程图以下：（二）空调冷媒管敷设冷媒配管：（1）环节：支架制作按规定配管吹净焊接试漏干燥保温（2）原则冷媒配管应严守配管三原则：干燥、清洁、气密性。干燥首先是安装前铜管内严禁由水分进入，配管后要吹净和真空干燥；清洁是施工时应注意管内清理，二是焊接时氮气置换焊最后是吹净。气密性实验一是确保焊接质量和喇叭口连接质量，二是最后的气密性实验。（3）替代氮气的办法：冷媒管钎焊时必须采用氮气保护，焊接时把微压（3～5kg/cm²）氮气充入正在焊接的管道内，这样会有效避免管内氧化皮的产生。现场查看看图材料准备材料进场加工件计划验收入库和保管编制施工技术方案施工机具开始施工（4）冷媒管封盖：冷媒管的包扎十分重要以避免水分、赃物、灰尘等进入管内，冷媒管穿墙一定要管头包扎严密，临时不连接的已安装好的管子要把管口包扎好。（5）冷媒管吹净：冷媒管吹净是一种把管内废物去除出去的最佳办法，具体办法是将氮气瓶压力调节阀与室外机的充气口连接好，将全部室内机的接口用盲塞堵好保存。一台室内机接口作为排污口，用绝缘材料抵住管口，压力调节阀5kg/cm²向管内充气，至手抵不住时快速释放绝缘物，赃物及水分即随着氮气一起被排出。这样循环进行若干次直至无污物水分排出为止（每台室内机都要做）。另外，对液管和气管要分别进行。（6）冷媒管钎焊：6.1、冷媒管钎焊前的准备：钎焊条的质量原则，焊接设备的准备，铜管切口表面要平整，不得有毛刺、回凸等缺点，切口平面允许倾斜，偏差为管子直径的1%.6.2、冷媒管钎焊应采用磷铜焊条或银焊条，焊接温度为700-845℃，钎焊工作宜在向下或水平侧向进行，尽量避免仰焊，接头的分支口一定要保持水平。6.3、水平管（铜管）支撑物间隔原则以下：标称Φ2...
