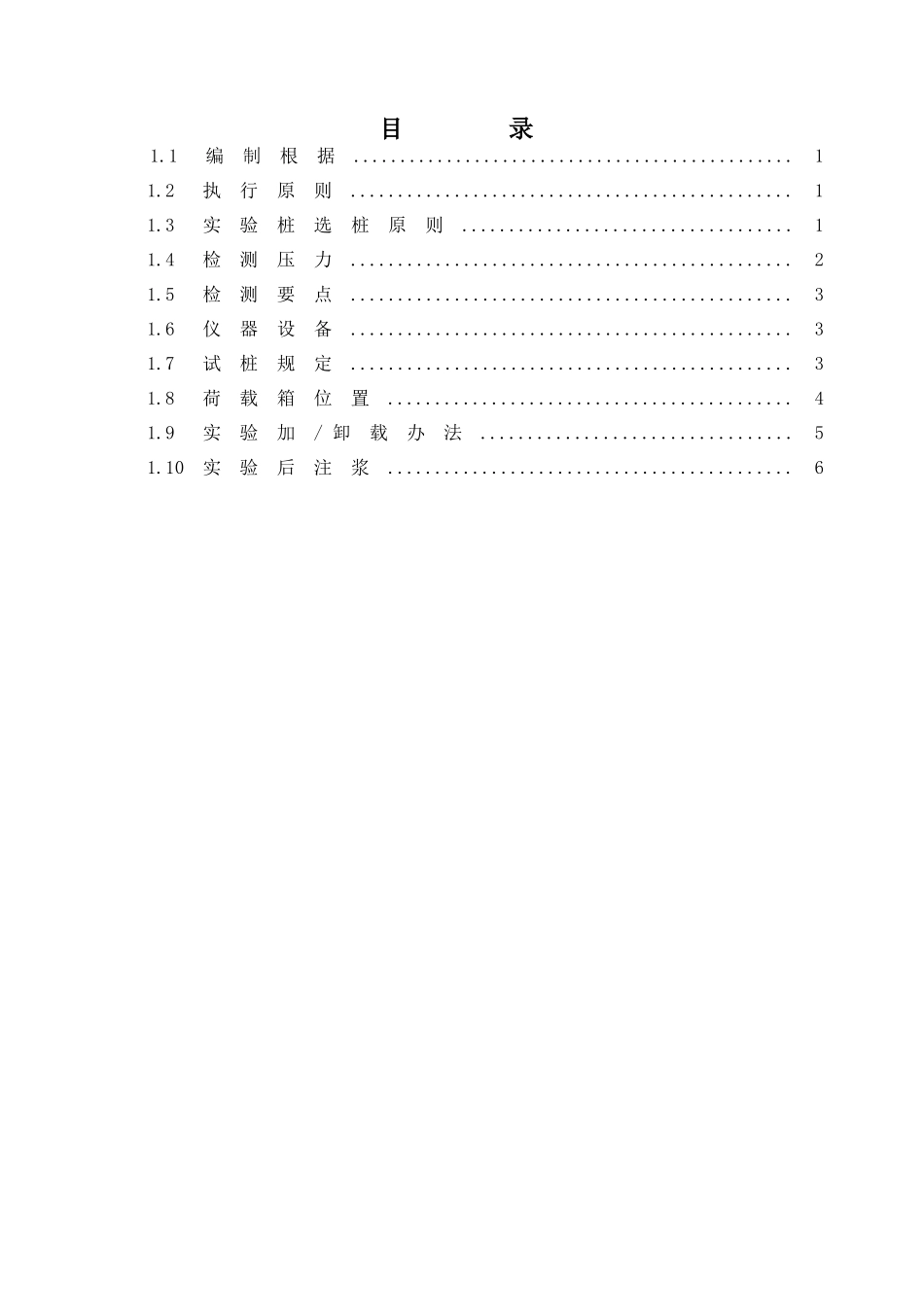

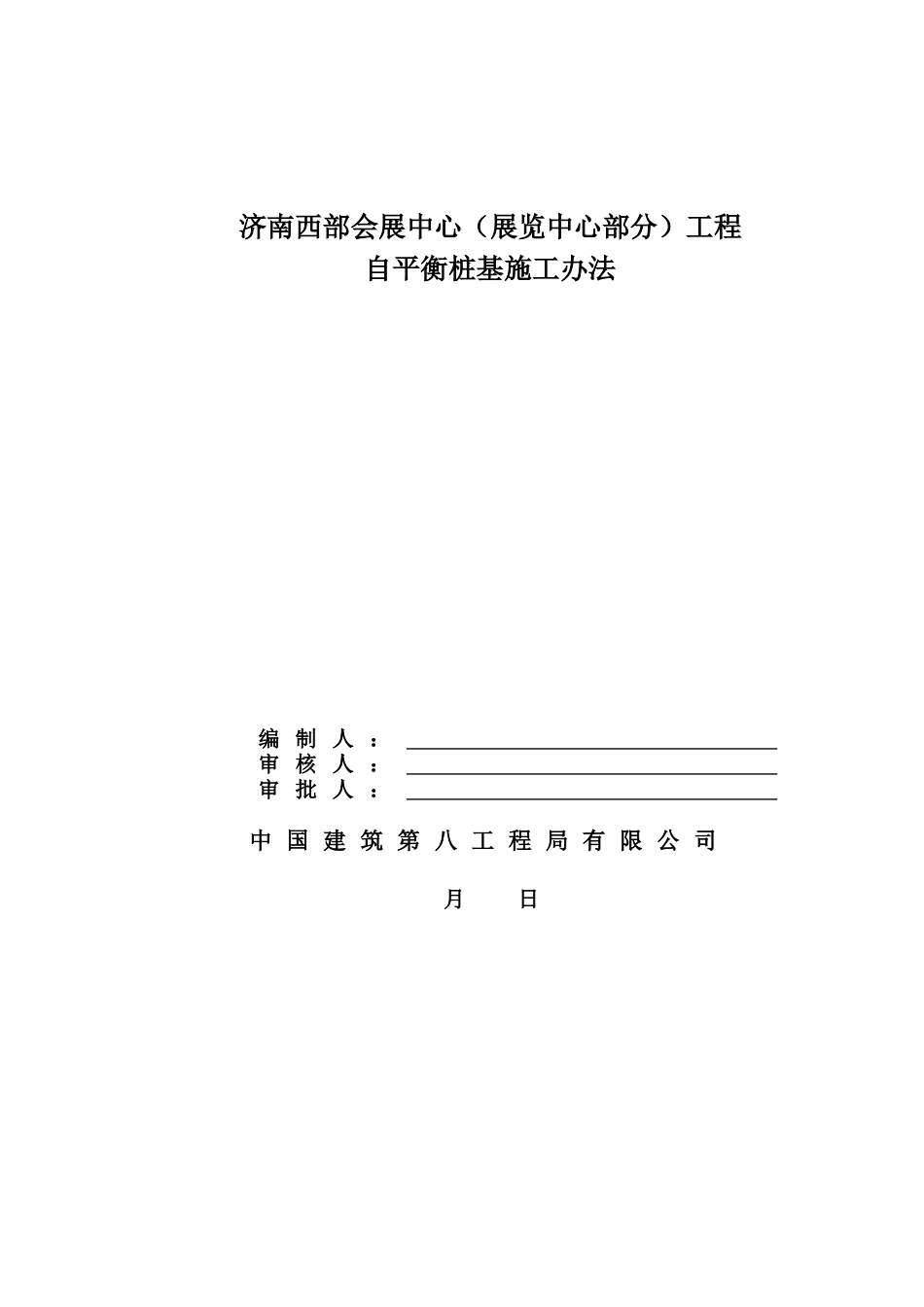

济南西部会展中心（展览中心部分）工程自平衡桩基施工办法编制人：审核人：审批人：中国建筑第八工程局有限公司月日目录1.1编制根据...............................................11.2执行原则...............................................11.3实验桩选桩原则...................................11.4检测压力...............................................21.5检测要点...............................................31.6仪器设备...............................................31.7试桩规定...............................................31.8荷载箱位置...........................................41.9实验加/卸载办法.................................51.10实验后注浆...........................................61.1编制根据编制根据见下表1.1。表1.1编制根据汇总表序号文献归类具体文献名称备注1设计图纸济南西部会展项目基坑工程设计2测量定位业主提供的有关测量基准定位点及有关测量资料3勘察报告济南西部会展项目工程岩土工程勘察报告（详勘）1.2执行原则方案所执行的原则见下表1.2。表1.2执行原则一览表序号规范、原则名称编号1《混凝土构造工程施工及验收规范》GB50204-2《建筑桩基技术规范》JGJ94-4《混凝土强度检查评定原则》GB/T50107-5《建筑工程施工质量验收统一原则》GB50300-9《混凝土构造实验办法原则》GB50152-10《建设工程施工现场供用电安全规范》GB50194-11《建筑地基基础工程施工质量验收规范》GB50202-12《建筑工程施工质量统一验收规范》GB50300-13《基桩静载实验自平衡法》JT/T738-1.3实验桩选桩原则本工程桩基分为8个检测区段，不同类型桩现场静载试装数量为本类型桩数的1%，且不不大于等于3根；本工程直径800mm及以上的桩基采用自平衡试桩，800mm下列的桩基采用静载法，具体抽检数量见下表1.3。表1.3桩身承载力检测抽检数量序号桩型数量抽检数量=数量X1%且不少于3颗备注1Za410+1452Zb33943Zc364+444Zd31345Ze1395146Z118937Z219031.4检测压力自平衡测桩法是在桩身平衡点位置安设荷载箱，沿垂直方向加载，即可同时测得荷载箱上、下部各自承载力。荷载箱的位置普通在桩身下部1/3处，具体位置还需要根据第三方检测单位计算成果拟定。自平衡测桩法的重要装置是一种经特别设计可用于加载的荷载箱。它重要由活塞、顶盖、底盖及箱壁四部分构成。顶、底盖的外径略不大于桩的外径，在顶、底盖上布置位移棒。将荷载箱与钢筋笼焊接成一体放入桩体后，即可浇捣混凝土成桩。实验时，在地面上通过油泵加压，随着压力增加，荷载箱将同时向上、向下发生变位，促使桩侧阻力及桩端阻力的发挥。由于加载装置简朴，多根桩可同时进行测试（图1.4）。图1.4桩承载力自平衡实验示意图1.5检测要点自平衡试桩法相对于传统试桩法（堆载法和锚桩法）含有下列几个特点：1）省时：土体稳定即可测试，普通15天左右，并可多根桩同时测试，大大节省测试时间。2）省力：没有堆载，也不要笨重的反力架，检测十分简朴、方便、安全、无污染。3）不受场地条件限制：每桩只需一台高压油泵、一台数据采集仪，检测设备体积小、护管荷载箱基准梁位移杆油管加载系统位移传感器数据采集系统应变仪应变计传感线PP荷载箱重量轻，任何场地（基坑、山上、地下、水中）都可。4）不受加载吨位限制：现在最大加载值已超出十万千牛。5）综合费用低：试桩完全按工程桩制作，无需浇到地面，对有地下室的建筑基桩，试桩长度可大大缩短（就本工程而言，试桩长度比常规办法缩短了尽20米）。1.6仪器设备1）加载设备（1）每根试桩采用一种环形荷载箱——专利产品，其加载值的率定曲线由计量部门标定。（2）高压油泵：最大加压值为60MPa，加压精度为每小格0.5MPa，其压力表亦由计量部门标定。2）位移量测装置（1）电子位移传感器量程50mm（可调），每桩4只，通过磁性表座固定在基准钢梁上，2只用于量测桩身荷载箱处的向上位移，2只用于量测桩身荷载箱处的向下位移。由计量部门标定；（2）电脑及数据自动采集仪一套。1.7试桩规定1）检测桩除严格满足建筑桩基技术规范以及设计院规定外，由于自平...
