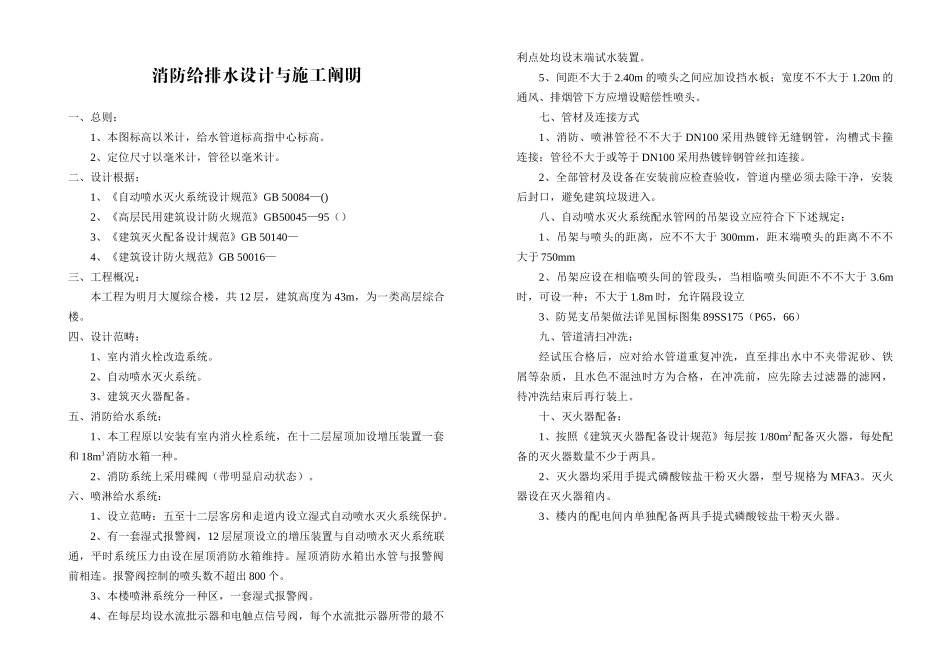

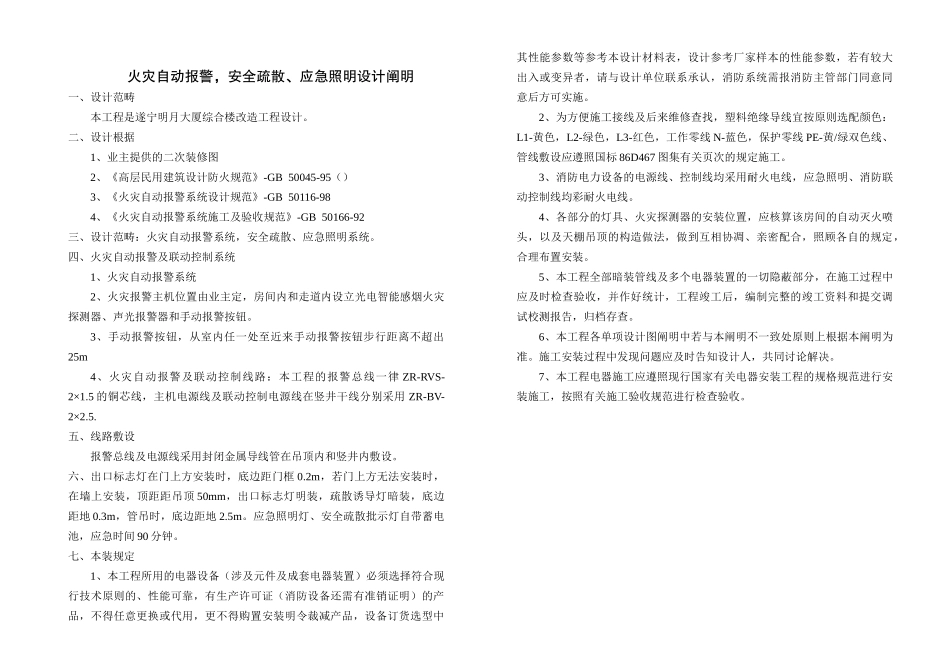

消防给排水设计与施工阐明一、总则：1、本图标高以米计，给水管道标高指中心标高。2、定位尺寸以毫米计，管径以毫米计。二、设计根据：1、《自动喷水灭火系统设计规范》GB50084—()2、《高层民用建筑设计防火规范》GB50045—95（）3、《建筑灭火配备设计规范》GB50140—4、《建筑设计防火规范》GB50016—三、工程概况：本工程为明月大厦综合楼，共12层，建筑高度为43m，为一类高层综合楼。四、设计范畴：1、室内消火栓改造系统。2、自动喷水灭火系统。3、建筑灭火器配备。五、消防给水系统：1、本工程原以安装有室内消火栓系统，在十二层屋顶加设增压装置一套和18m3消防水箱一种。2、消防系统上采用碟阀（带明显启动状态）。六、喷淋给水系统：1、设立范畴：五至十二层客房和走道内设立湿式自动喷水灭火系统保护。2、有一套湿式报警阀，12层屋顶设立的增压装置与自动喷水灭火系统联通，平时系统压力由设在屋顶消防水箱维持。屋顶消防水箱出水管与报警阀前相连。报警阀控制的喷头数不超出800个。3、本楼喷淋系统分一种区，一套湿式报警阀。4、在每层均设水流批示器和电触点信号阀，每个水流批示器所带的最不利点处均设末端试水装置。5、间距不大于2.40m的喷头之间应加设挡水板；宽度不不大于1.20m的通风、排烟管下方应增设赔偿性喷头。七、管材及连接方式1、消防、喷淋管径不不大于DN100采用热镀锌无缝钢管，沟槽式卡箍连接；管径不大于或等于DN100采用热镀锌钢管丝扣连接。2、全部管材及设备在安装前应检查验收，管道内壁必须去除干净，安装后封口，避免建筑垃圾进入。八、自动喷水灭火系统配水管网的吊架设立应符合下下述规定：1、吊架与喷头的距离，应不不大于300mm，距末端喷头的距离不不不大于750mm2、吊架应设在相临喷头间的管段头，当相临喷头间距不不不大于3.6m时，可设一种；不大于1.8m时，允许隔段设立3、防晃支吊架做法详见国标图集89SS175（P65，66）九、管道清扫冲洗：经试压合格后，应对给水管道重复冲洗，直至排出水中不夹带泥砂、铁屑等杂质，且水色不混浊时方为合格，在冲冼前，应先除去过滤器的滤网，待冲洗结束后再行装上。十、灭火器配备：1、按照《建筑灭火器配备设计规范》每层按1/80m2配备灭火器，每处配备的灭火器数量不少于两具。2、灭火器均采用手提式磷酸铵盐干粉灭火器，型号规格为MFA3。灭火器设在灭火器箱内。3、楼内的配电间内单独配备两具手提式磷酸铵盐干粉灭火器。火灾自动报警，安全疏散、应急照明设计阐明一、设计范畴本工程是遂宁明月大厦综合楼改造工程设计。二、设计根据1、业主提供的二次装修图2、《高层民用建筑设计防火规范》-GB50045-95（）3、《火灾自动报警系统设计规范》-GB50116-984、《火灾自动报警系统施工及验收规范》-GB50166-92三、设计范畴：火灾自动报警系统，安全疏散、应急照明系统。四、火灾自动报警及联动控制系统1、火灾自动报警系统2、火灾报警主机位置由业主定，房间内和走道内设立光电智能感烟火灾探测器、声光报警器和手动报警按钮。3、手动报警按钮，从室内任一处至近来手动报警按钮步行距离不超出25m4、火灾自动报警及联动控制线路：本工程的报警总线一律ZR-RVS-2×1.5的铜芯线，主机电源线及联动控制电源线在竖井干线分别采用ZR-BV-2×2.5.五、线路敷设报警总线及电源线采用封闭金属导线管在吊顶内和竖井内敷设。六、出口标志灯在门上方安装时，底边距门框0.2m，若门上方无法安装时，在墙上安装，顶距距吊顶50mm，出口标志灯明装，疏散诱导灯暗装，底边距地0.3m，管吊时，底边距地2.5m。应急照明灯、安全疏散批示灯自带蓄电池，应急时间90分钟。七、本装规定1、本工程所用的电器设备（涉及元件及成套电器装置）必须选择符合现行技术原则的、性能可靠，有生产许可证（消防设备还需有准销证明）的产品，不得任意更换或代用，更不得购置安装明令裁减产品，设备订货选型中其性能参数等参考本设计材料表，设计参考厂家样本的性能参数，若有较大出入或变异者，请与设计单位联系承认，消防系统需报消防主管部门同意同意后方可实施。2、为方便施工接线及后来维修查找，塑料绝缘导线宜按原则选配颜色：L1-黄色，L2-绿色，...
