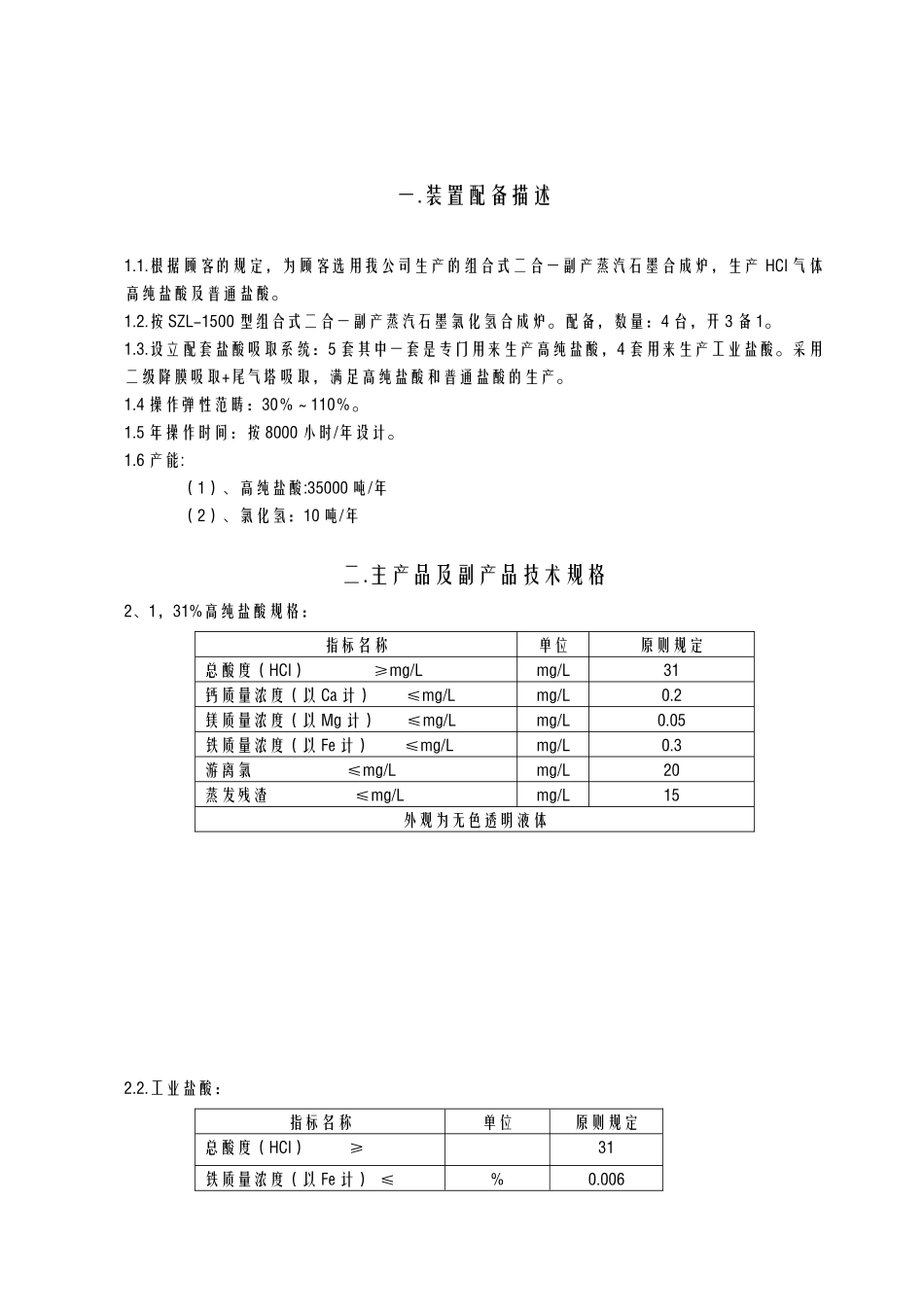

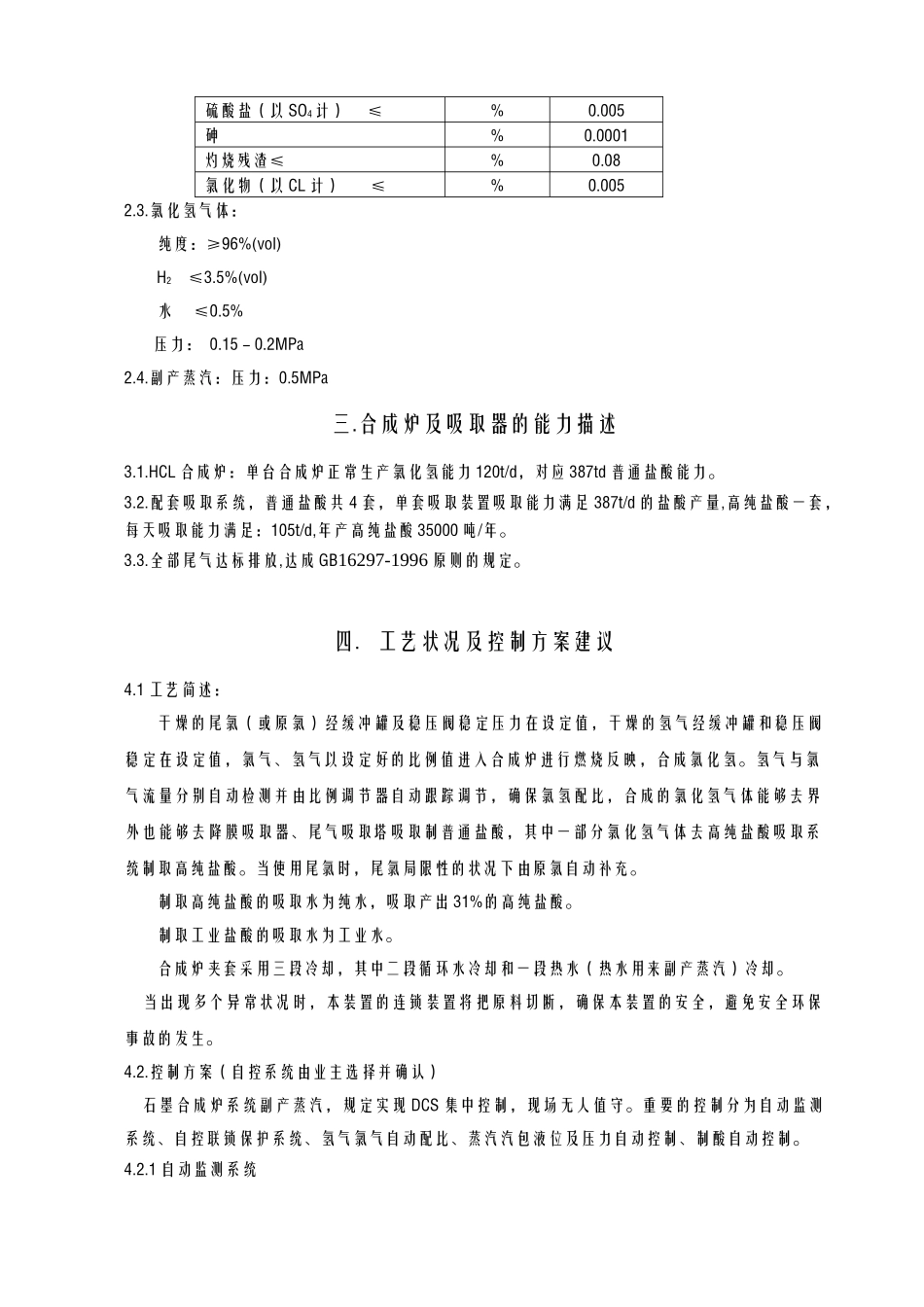

天成化工氯化氢合成技术方案编号：ntxqlhqhc--12-30买方：天成化工卖方：南通星球石墨设备有限公司日期：二0一二年十二月三十日一.装置配备描述1.1.根据顾客的规定，为顾客选用我公司生产的组合式二合一副产蒸汽石墨合成炉，生产HCl气体高纯盐酸及普通盐酸。1.2.按SZL-1500型组合式二合一副产蒸汽石墨氯化氢合成炉。配备，数量：4台，开3备1。1.3.设立配套盐酸吸取系统：5套其中一套是专门用来生产高纯盐酸，4套用来生产工业盐酸。采用二级降膜吸取+尾气塔吸取，满足高纯盐酸和普通盐酸的生产。1.4操作弹性范畴：30％～110％。1.5年操作时间：按8000小时/年设计。1.6产能:（1）、高纯盐酸:35000吨/年（2）、氯化氢：10吨/年二.主产品及副产品技术规格2、1，31%高纯盐酸规格：指标名称单位原则规定总酸度（HCl）≥mg/Lmg/L31钙质量浓度（以Ca计）≤mg/Lmg/L0.2镁质量浓度（以Mg计）≤mg/Lmg/L0.05铁质量浓度（以Fe计）≤mg/Lmg/L0.3游离氯≤mg/Lmg/L20蒸发残渣≤mg/Lmg/L15外观为无色透明液体2.2.工业盐酸：指标名称单位原则规定总酸度（HCl）≥31铁质量浓度（以Fe计）≤%0.006硫酸盐（以SO4计）≤%0.005砷%0.0001灼烧残渣≤%0.08氯化物（以CL计）≤%0.0052.3.氯化氢气体：纯度：≥96%(vol)H2≤3.5%(vol)水≤0.5%压力：0.15－0.2MPa2.4.副产蒸汽：压力：0.5MPa三.合成炉及吸取器的能力描述3.1.HCL合成炉：单台合成炉正常生产氯化氢能力120t/d，对应387td普通盐酸能力。3.2.配套吸取系统，普通盐酸共4套，单套吸取装置吸取能力满足387t/d的盐酸产量,高纯盐酸一套，每天吸取能力满足：105t/d,年产高纯盐酸35000吨/年。3.3.全部尾气达标排放,达成GB16297-1996原则的规定。四．工艺状况及控制方案建议4.1工艺简述：干燥的尾氯（或原氯）经缓冲罐及稳压阀稳定压力在设定值，干燥的氢气经缓冲罐和稳压阀稳定在设定值，氯气、氢气以设定好的比例值进入合成炉进行燃烧反映，合成氯化氢。氢气与氯气流量分别自动检测并由比例调节器自动跟踪调节，确保氯氢配比，合成的氯化氢气体能够去界外也能够去降膜吸取器、尾气吸取塔吸取制普通盐酸，其中一部分氯化氢气体去高纯盐酸吸取系统制取高纯盐酸。当使用尾氯时，尾氯局限性的状况下由原氯自动补充。制取高纯盐酸的吸取水为纯水，吸取产出31%的高纯盐酸。制取工业盐酸的吸取水为工业水。合成炉夹套采用三段冷却，其中二段循环水冷却和一段热水（热水用来副产蒸汽）冷却。当出现多个异常状况时，本装置的连锁装置将把原料切断，确保本装置的安全，避免安全环保事故的发生。4.2.控制方案（自控系统由业主选择并确认）石墨合成炉系统副产蒸汽，规定实现DCS集中控制，现场无人值守。重要的控制分为自动监测系统、自控联锁保护系统、氢气氯气自动配比、蒸汽汽包液位及压力自动控制、制酸自动控制。4.2.1自动监测系统合成炉火焰检测、摄像、自动切断阀、氮气置换等构成。4.2.2自动联锁保护系统该装置应设有：氢气压力低、氯气压力低、冷却水流量低，汽包压力，汽包液位，氢气流量与氯气流量比值联锁，在线火焰联锁保护等在线检测保护，当联锁条件满足时，立刻执行停车保护程序，进行自动充氮气保护。4.2.3氢气、氯气自动配比控制该系统能够实现氢气与氯气的自动配比控制，由于实现精确的氢气、氯气流量控制，能够根据生产控制中HCL的纯度分析来设定氢气、氯气适合的比值，在生产中若氢气、氯气的纯度在波动时，及时分析HCL纯度来调节比值实现两者的自动控制。4.2.4汽包部分的自动控制蒸汽部分的控制涉及汽包液位的自动控制，蒸汽压力自动控制、汽包液位低和蒸汽压力高的联锁保护。4.2.5制酸自动控制根据氯化氢流量和吸取水流量自动酸比制酸。五．原材料及辅助原料规格规定5.1原料氯气：纯度（干基）98.5%（vol）氧含量（干基）≤1.0%（vol）氢含量（干基）≤0.03（vol）CO2≤0.6（vol）Br2≤100PPm水：≤30PPm压力0.15MPa5.2、氢气：纯度（干基）99.85%（vol）压力：0.15MPa5.3、吸取水（纯水）：电阻率≥1*105Ώ－cm温度环境温度供水压力0.05ppmwt温度常温压力0.3MPaG六.公用工程规格规定6.1循环冷却水（请顾客务必考虑循环水系统做杀菌灭藻、阻垢缓蚀...
