2025年易拉罐盖验收实用标准修订VIP专享VIP免费

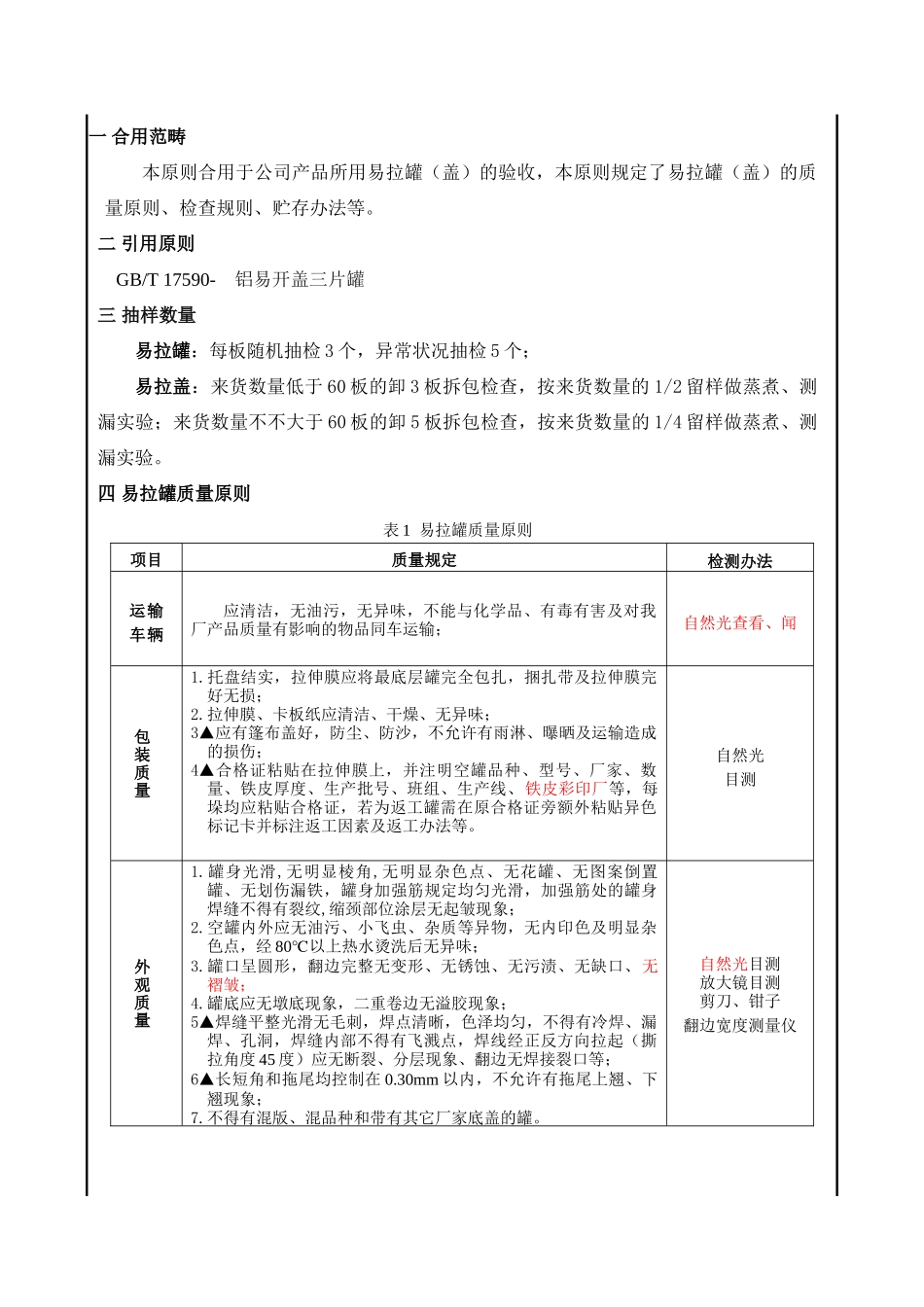

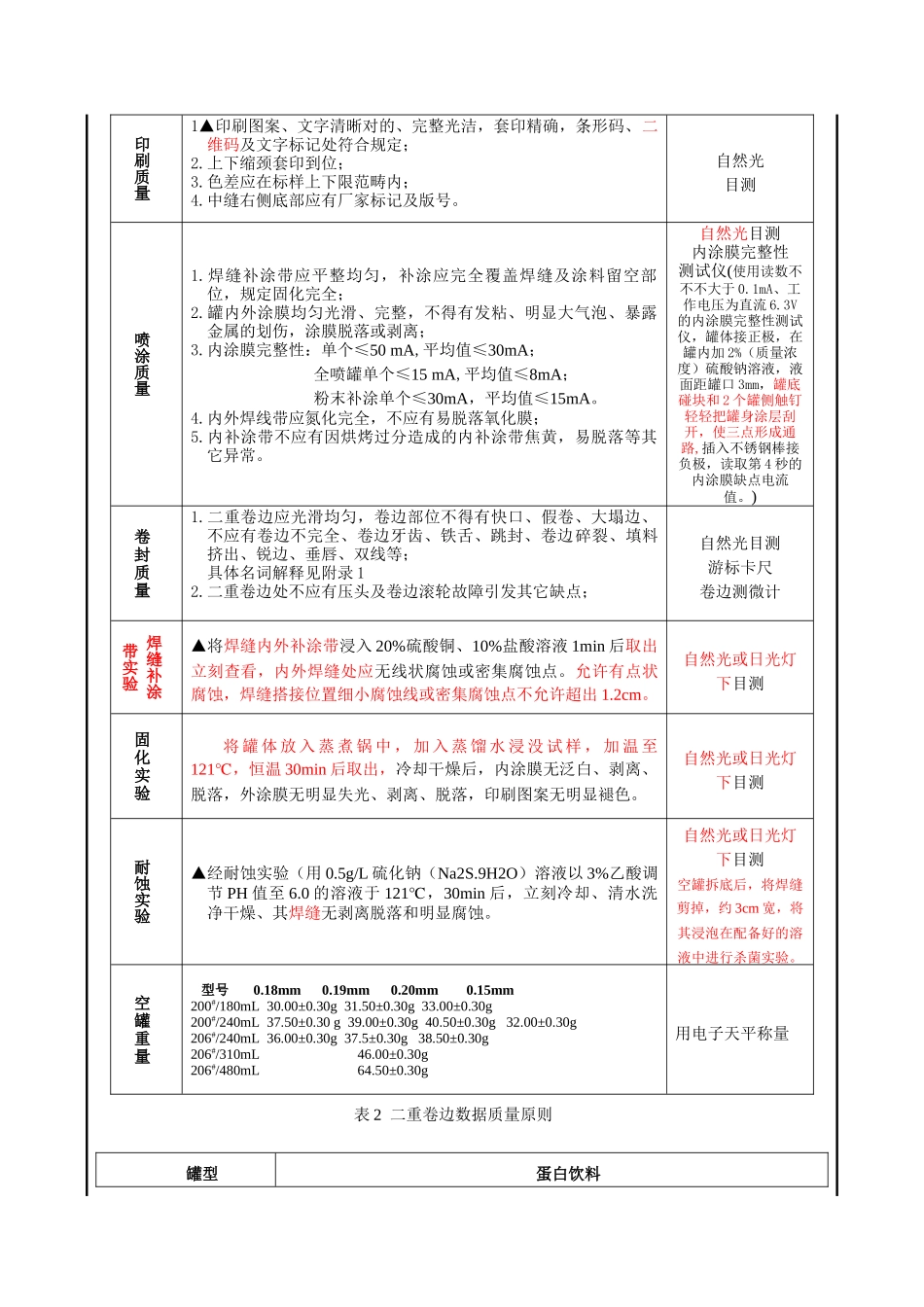

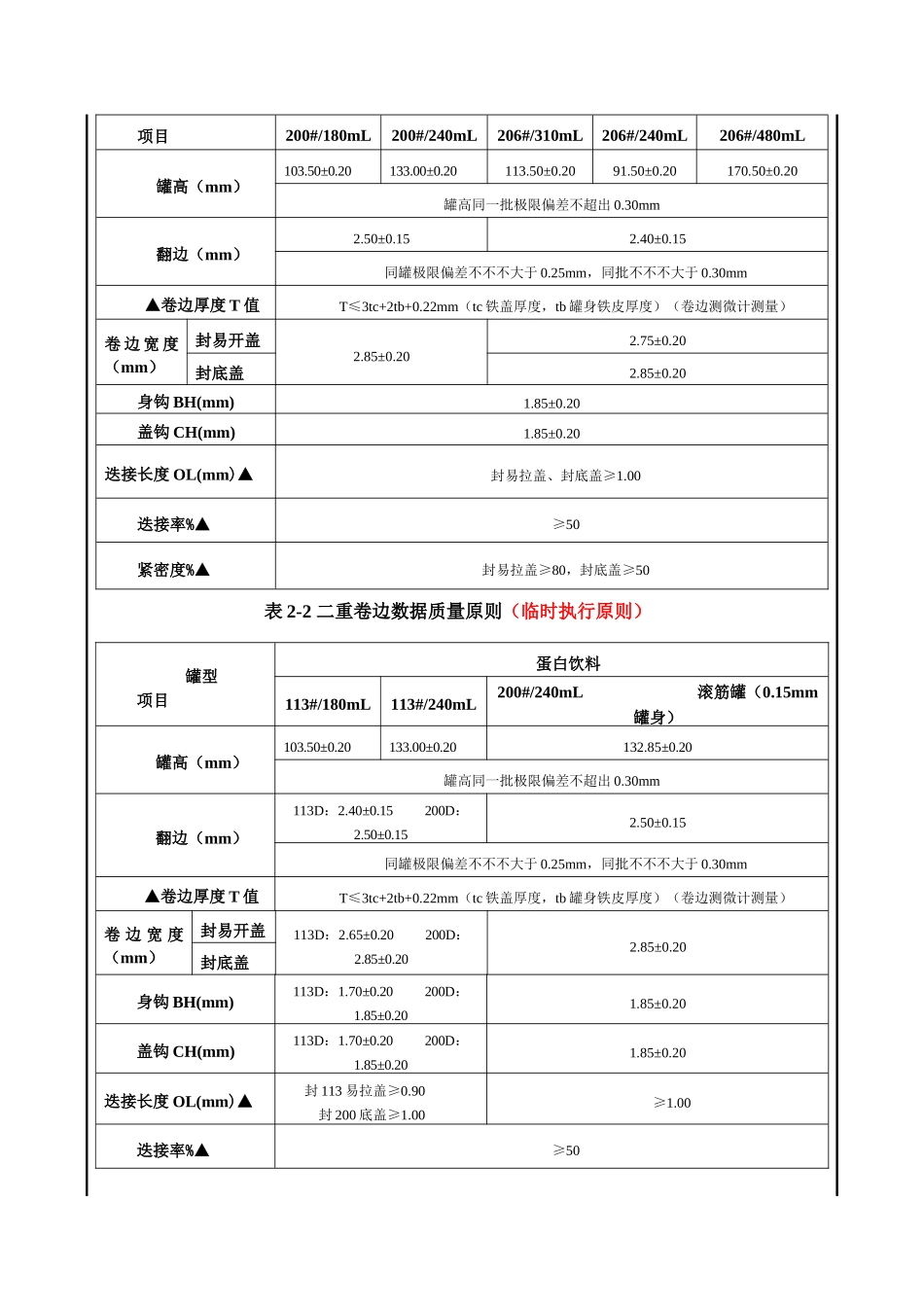

一合用范畴本原则合用于公司产品所用易拉罐（盖）的验收，本原则规定了易拉罐（盖）的质量原则、检查规则、贮存办法等。二引用原则GB/T17590-铝易开盖三片罐三抽样数量易拉罐：每板随机抽检3个，异常状况抽检5个；易拉盖：来货数量低于60板的卸3板拆包检查，按来货数量的1/2留样做蒸煮、测漏实验；来货数量不不大于60板的卸5板拆包检查，按来货数量的1/4留样做蒸煮、测漏实验。四易拉罐质量原则表1易拉罐质量原则项目质量规定检测办法运输车辆应清洁，无油污，无异味，不能与化学品、有毒有害及对我厂产品质量有影响的物品同车运输；自然光查看、闻包装质量1.托盘结实，拉伸膜应将最底层罐完全包扎，捆扎带及拉伸膜完好无损；2.拉伸膜、卡板纸应清洁、干燥、无异味；3▲应有篷布盖好，防尘、防沙，不允许有雨淋、曝晒及运输造成的损伤；4▲合格证粘贴在拉伸膜上，并注明空罐品种、型号、厂家、数量、铁皮厚度、生产批号、班组、生产线、铁皮彩印厂等，每垛均应粘贴合格证，若为返工罐需在原合格证旁额外粘贴异色标记卡并标注返工因素及返工办法等。自然光目测外观质量1.罐身光滑,无明显棱角,无明显杂色点、无花罐、无图案倒置罐、无划伤漏铁，罐身加强筋规定均匀光滑，加强筋处的罐身焊缝不得有裂纹,缩颈部位涂层无起皱现象；2.空罐内外应无油污、小飞虫、杂质等异物，无内印色及明显杂色点，经80℃以上热水烫洗后无异味；3.罐口呈圆形，翻边完整无变形、无锈蚀、无污渍、无缺口、无褶皱；4.罐底应无墩底现象，二重卷边无溢胶现象；5▲焊缝平整光滑无毛刺，焊点清晰，色泽均匀，不得有冷焊、漏焊、孔洞，焊缝内部不得有飞溅点，焊线经正反方向拉起（撕拉角度45度）应无断裂、分层现象、翻边无焊接裂口等；6▲长短角和拖尾均控制在0.30mm以内，不允许有拖尾上翘、下翘现象；7.不得有混版、混品种和带有其它厂家底盖的罐。自然光目测放大镜目测剪刀、钳子翻边宽度测量仪印刷质量1▲印刷图案、文字清晰对的、完整光洁，套印精确，条形码、二维码及文字标记处符合规定；2.上下缩颈套印到位；3.色差应在标样上下限范畴内；4.中缝右侧底部应有厂家标记及版号。自然光目测喷涂质量1.焊缝补涂带应平整均匀，补涂应完全覆盖焊缝及涂料留空部位，规定固化完全；2.罐内外涂膜均匀光滑、完整，不得有发粘、明显大气泡、暴露金属的划伤，涂膜脱落或剥离；3.内涂膜完整性：单个≤50mA,平均值≤30mA；全喷罐单个≤15mA,平均值≤8mA；粉末补涂单个≤30mA，平均值≤15mA。4.内外焊线带应氮化完全，不应有易脱落氧化膜；5.内补涂带不应有因烘烤过分造成的内补涂带焦黄，易脱落等其它异常。自然光目测内涂膜完整性测试仪(使用读数不不不大于0.1mA、工作电压为直流6.3V的内涂膜完整性测试仪，罐体接正极，在罐内加2%（质量浓度）硫酸钠溶液，液面距罐口3mm，罐底碰块和2个罐侧触钉轻轻把罐身涂层刮开，使三点形成通路,插入不锈钢棒接负极，读取第4秒的内涂膜缺点电流值。)卷封质量1.二重卷边应光滑均匀，卷边部位不得有快口、假卷、大塌边、不应有卷边不完全、卷边牙齿、铁舌、跳封、卷边碎裂、填料挤出、锐边、垂唇、双线等；具体名词解释见附录12.二重卷边处不应有压头及卷边滚轮故障引发其它缺点；自然光目测游标卡尺卷边测微计焊缝补涂带实验▲将焊缝内外补涂带浸入20%硫酸铜、10%盐酸溶液1min后取出立刻查看，内外焊缝处应无线状腐蚀或密集腐蚀点。允许有点状腐蚀，焊缝搭接位置细小腐蚀线或密集腐蚀点不允许超出1.2cm。自然光或日光灯下目测固化实验将罐体放入蒸煮锅中，加入蒸馏水浸没试样，加温至121℃，恒温30min后取出，冷却干燥后，内涂膜无泛白、剥离、脱落，外涂膜无明显失光、剥离、脱落，印刷图案无明显褪色。自然光或日光灯下目测耐蚀实验▲经耐蚀实验（用0.5g/L硫化钠（Na2S.9H2O）溶液以3%乙酸调节PH值至6.0的溶液于121℃，30min后，立刻冷却、清水洗净干燥、其焊缝无剥离脱落和明显腐蚀。自然光或日光灯下目测空罐拆底后，将焊缝剪掉，约3cm宽，将其浸泡在配备好的溶液中进行杀菌实验。空罐重量型号0.18mm0.19mm0.20mm0.15mm200#/180mL30.00±0.30g31.50±0.30g33.00±0.30g200#/240...
