2025年水泥浆配比设计VIP免费

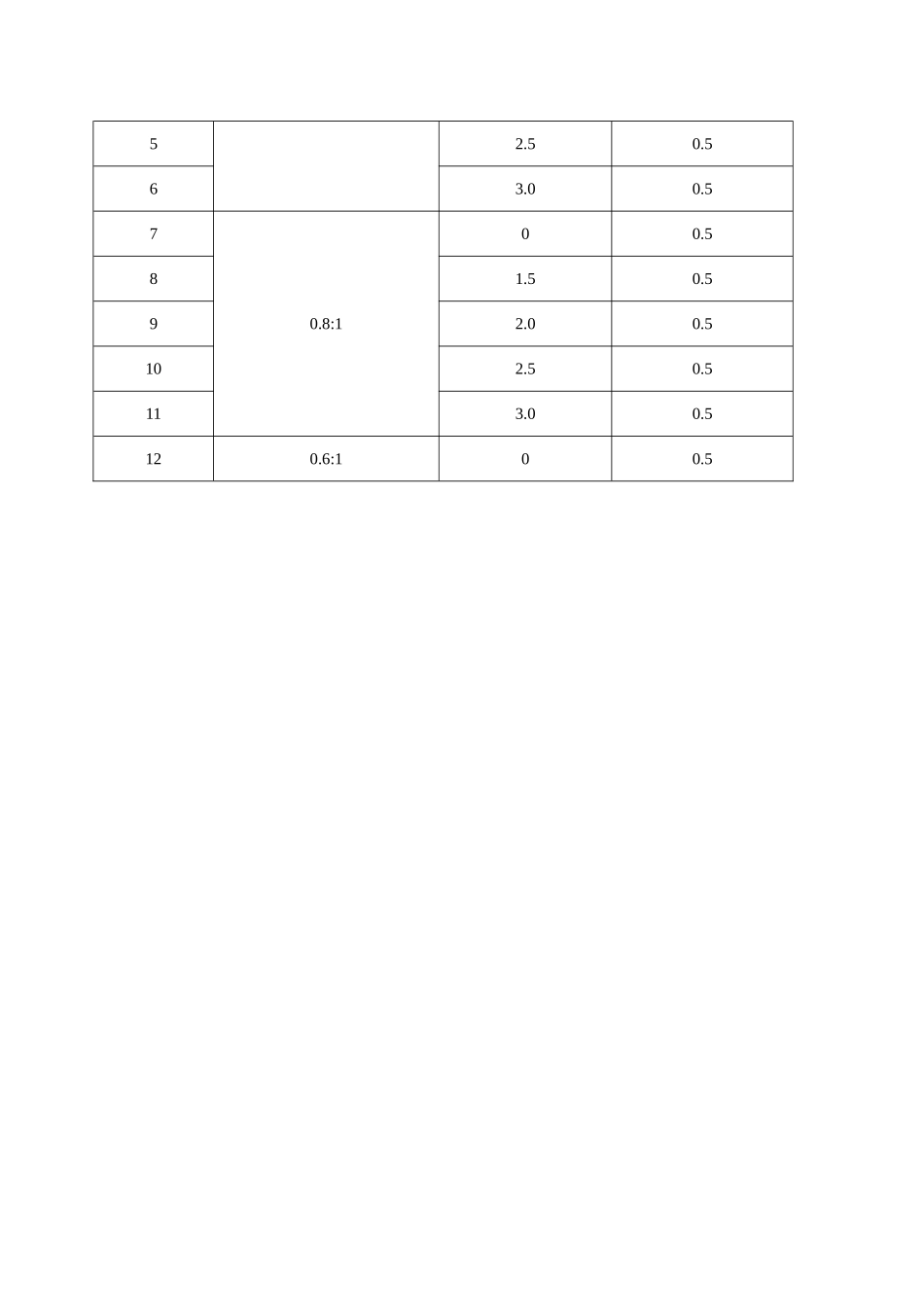

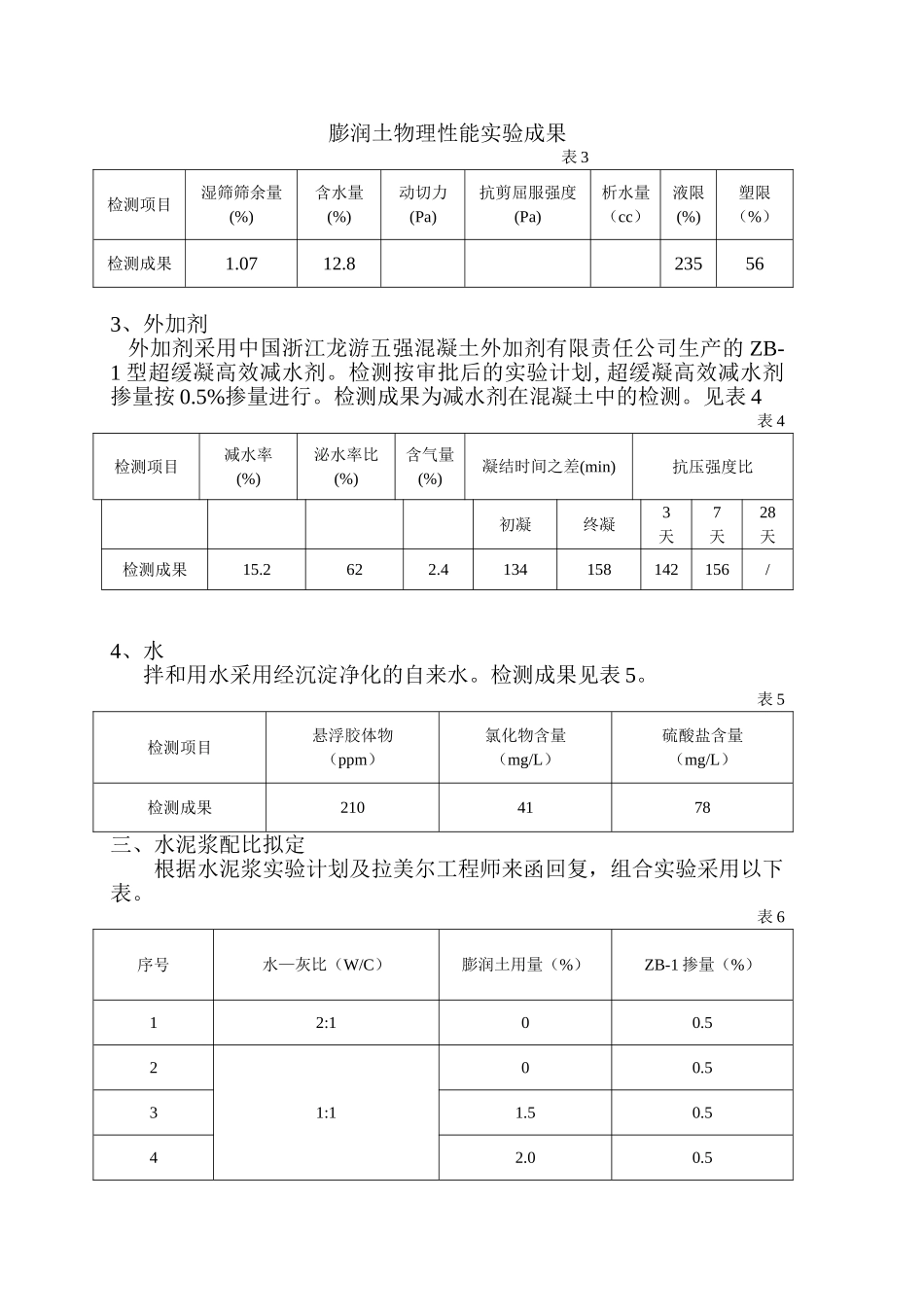

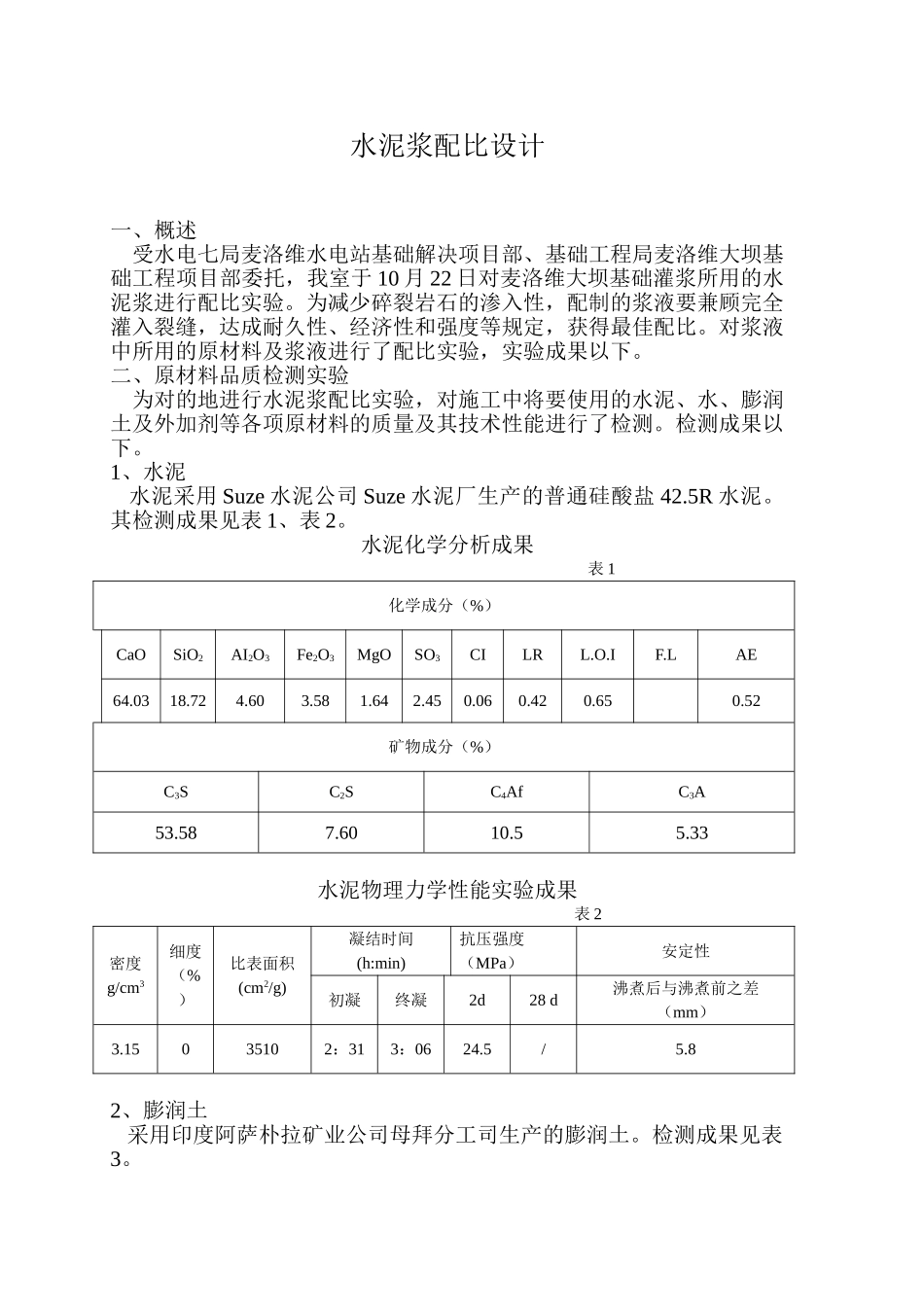

水泥浆配比设计一、概述受水电七局麦洛维水电站基础解决项目部、基础工程局麦洛维大坝基础工程项目部委托，我室于10月22日对麦洛维大坝基础灌浆所用的水泥浆进行配比实验。为减少碎裂岩石的渗入性，配制的浆液要兼顾完全灌入裂缝，达成耐久性、经济性和强度等规定，获得最佳配比。对浆液中所用的原材料及浆液进行了配比实验，实验成果以下。二、原材料品质检测实验为对的地进行水泥浆配比实验，对施工中将要使用的水泥、水、膨润土及外加剂等各项原材料的质量及其技术性能进行了检测。检测成果以下。1、水泥水泥采用Suze水泥公司Suze水泥厂生产的普通硅酸盐42.5R水泥。其检测成果见表1、表2。水泥化学分析成果表1化学成分（%）CaOSiO2AI2O3Fe2O3MgOSO3CILRL.O.IF.LAE64.0318.724.603.581.642.450.060.420.650.52矿物成分（%）C3SC2SC4AfC3A53.587.6010.55.33水泥物理力学性能实验成果表2密度g/cm3细度（%）比表面积(cm2/g)凝结时间(h:min)抗压强度（MPa）安定性初凝终凝2d28d沸煮后与沸煮前之差（mm）3.15035102：313：0624.5/5.82、膨润土采用印度阿萨朴拉矿业公司母拜分工司生产的膨润土。检测成果见表3。膨润土物理性能实验成果表3检测项目湿筛筛余量(%)含水量(%)动切力(Pa)抗剪屈服强度(Pa)析水量（cc）液限(%)塑限（%）检测成果1.0712.8235563、外加剂外加剂采用中国浙江龙游五强混凝土外加剂有限责任公司生产的ZB-1型超缓凝高效减水剂。检测按审批后的实验计划,超缓凝高效减水剂掺量按0.5%掺量进行。检测成果为减水剂在混凝土中的检测。见表4表4检测项目减水率(%)泌水率比(%)含气量(%)凝结时间之差(min)抗压强度比初凝终凝3天7天28天检测成果15.2622.4134158142156/4、水拌和用水采用经沉淀净化的自来水。检测成果见表5。表5检测项目悬浮胶体物（ppm）氯化物含量（mg/L）硫酸盐含量（mg/L）检测成果2104178三、水泥浆配比拟定根据水泥浆实验计划及拉美尔工程师来函回复，组合实验采用以下表。表6序号水—灰比（W/C）膨润土用量（%）ZB-1掺量（%）12:100.521:100.531.50.542.00.552.50.563.00.570.8:100.581.50.592.00.5102.50.5113.00.5120.6:100.5稳定浆液配比试块编号水灰比外加剂(%)相对密度(g/cm3)马什漏斗流动性(S)析水率(%)塑性粘度(mPa.·S)凝结时间结石抗压强度收缩率(%)室内250C膨润土ZB-1初凝终凝3天7天28SN-12.000.51.311926..52.511:2012:455.810.2/室内250C拌制SN-21.000.51.52259.53.810.3411:549.014.0/SN-31.01.50.51.53294.44.09:5310:408.713.4/SN-41.02.00.51.53353.24.39:4010:358.512.5/SN-51.02.50.51.54373.04.99:0910.257.311.3/SN-61.03.00.51.54402.65.58:5010:026.69.3/SN-71.01.501.554079.68:569:489.414.5/SN-80.800.51.62/////////加水后20分钟浆液无流动.SN-90.900.51.57368.54.210:1211:1910.515.0/室内250C拌制SN-100.91.50.51.5828.84.05.89:2010:1510.514.5/SN-110.920.51.58643.2/9:3810:329.213.6/备注膨润土采用浸泡24h,浓度为10%。ZB-1高效缓凝减水剂浓度按20%配制。稳定浆液配比试块编号水灰比外加剂(%)相对密度(g/cm3)马什漏斗流动性(S)析水率(%)塑性粘度(mPa·s)凝结时间结石抗压强度收缩率(%)室外膨润土ZB-1初凝终凝3天7天28天SN-1-12.000.51.3220302.79:4311:036.010.5/室外34度SN-1-21.000.51.53359.04.89:1410:539.714.5/SN-1-31.01.50.51.53342.55.68:4810:089.014.1/SN-1-41.02.00.51.54501.08.48:359:468.712.9/SN-1-51.01.501.564861.07:028:209.815.0/室外33度SN-1-60.900.51.58457.05.49:2410:3211.015.5/室外34度/0.91.50.5//////////室外38度及30度下拌合,均在10分钟内,浆液无流动./0.81.00.5//////////室外34度，12分钟办和拌合无流动。备注膨润土采用浸泡24h,浓度为10%。ZB-1高效缓凝减水剂浓度按20%配制。按原组合实验过程中,由于0.8水灰比浆液无流动性,考虑施工现场是否有可行性,故增加0.9水灰比的实验。灰比的实验。系列一；室温250C。系列二；室外340C。从上到下四条曲线，膨润土掺量分别为0%、1.5%、2.0%、0%。缓凝高效减水剂掺量0.5%、0.5%、0.5%、0%、。系列一；膨润土掺量1.5%、缓凝减水剂掺量0.5%。室温250C。系列二；膨润土掺量1.5%、缓凝减水剂掺量0.5%。室外340C。四、结论综合上述实验成果，麦洛维大坝基础灌浆配合比建议采用以下：浆液配比Ⅰ水—灰比（W/C）膨润土用量（%）ZB-1掺量（%）1：11.50.5浆液配比Ⅱ水—灰比（W/C）膨润土用量（%）ZB-1掺量（%）1：11.50注:浆液配比Ⅱ。合用于室外温度低于33度。
