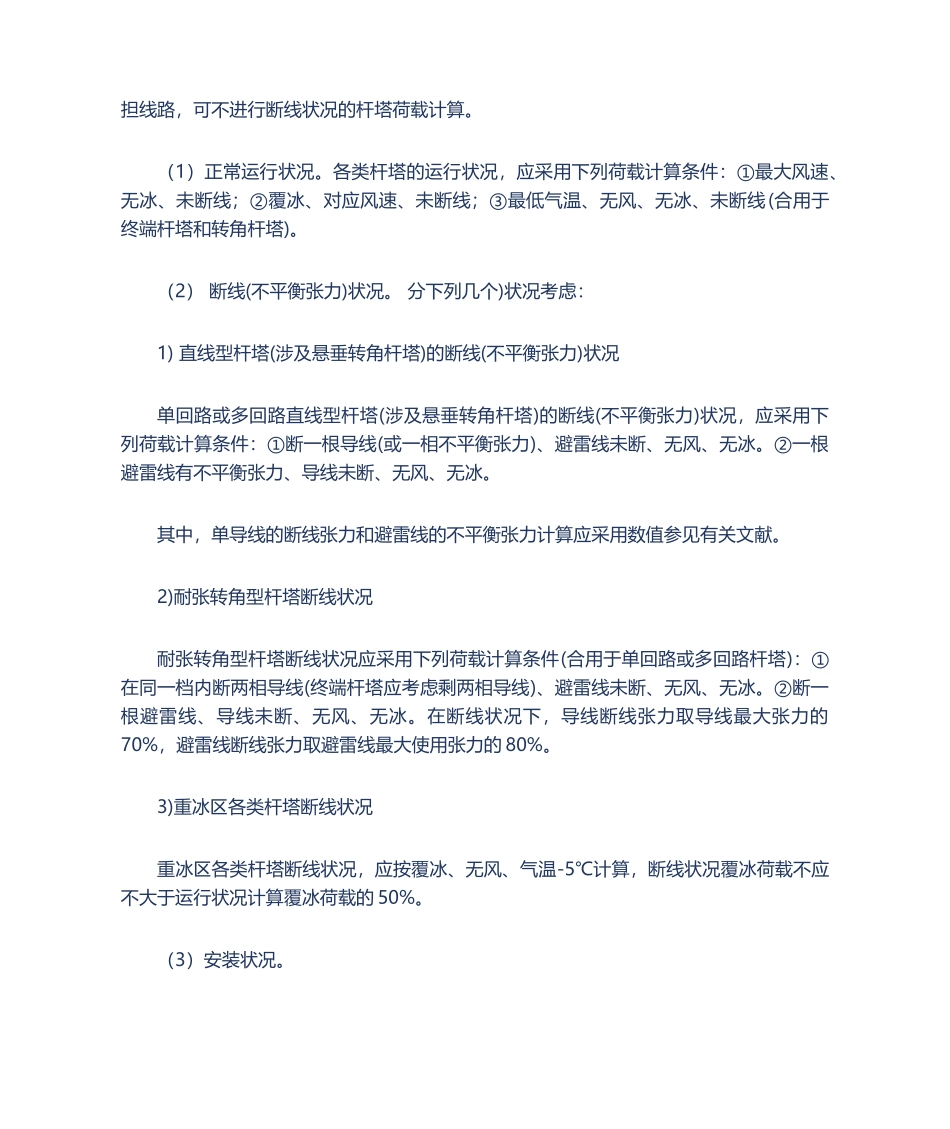

杆塔荷载及强度校验一、荷载种类及计算条件1.荷载分类根据荷载在杆塔上的作用方向，可划分为下列几个：(1)水平荷载。杆塔及导线、避雷线的横向风压荷载，转角杆塔导线及避雷线的角度荷载。(2)纵向荷载。杆塔及导线、避雷线的纵向风压荷载，事故断线时的顺线路方向张力。尚有导线、避雷线的顺线路方向不平稳张力，安装时的紧线张力等。(3)垂直荷载。导线、避雷线、金具、绝缘子、覆冰荷载和杆塔自重，安装检修人员及工具重力，使用拉线时由拉线产生的垂直分力。2.荷载的计算条件杆塔的荷载与气象条件有关，也与线路运行状况、杆塔型式等因素有关。拟定杆塔的荷载应考虑杆塔在施工、运行中可能碰到的外界条件。对此，《架空送电线路设计技术规程》做了规定。另外，中华人民共和国国标《工业与民用35KV及下列架空电力线路设计规范》对35KV及下列架空电力线路杆塔荷载计算条件也做了规定。过去的书刊上把这种规定叫做杆塔设计条件。它既是设计杆塔时计算杆塔荷载的根据，也是线路设计中校验杆塔强度的根据。现将有关规定综述以下：35KV及以上高压架空线路的各类杆塔均应计算线路的运行状况、断线(纵向不平衡张力)状况及安装状况的荷载。但对35KV及下列采用针式绝缘子线路和10KV及下列的瓷横担线路，可不进行断线状况的杆塔荷载计算。（1）正常运行状况。各类杆塔的运行状况，应采用下列荷载计算条件：①最大风速、无冰、未断线；②覆冰、对应风速、未断线；③最低气温、无风、无冰、未断线(合用于终端杆塔和转角杆塔)。（2）断线(不平衡张力)状况。分下列几个)状况考虑：1)直线型杆塔(涉及悬垂转角杆塔)的断线(不平衡张力)状况单回路或多回路直线型杆塔(涉及悬垂转角杆塔)的断线(不平衡张力)状况，应采用下列荷载计算条件：①断一根导线(或一相不平衡张力)、避雷线未断、无风、无冰。②一根避雷线有不平衡张力、导线未断、无风、无冰。其中，单导线的断线张力和避雷线的不平衡张力计算应采用数值参见有关文献。2)耐张转角型杆塔断线状况耐张转角型杆塔断线状况应采用下列荷载计算条件(合用于单回路或多回路杆塔)：①在同一档内断两相导线(终端杆塔应考虑剩两相导线)、避雷线未断、无风、无冰。②断一根避雷线、导线未断、无风、无冰。在断线状况下，导线断线张力取导线最大张力的70%，避雷线断线张力取避雷线最大使用张力的80%。3)重冰区各类杆塔断线状况重冰区各类杆塔断线状况，应按覆冰、无风、气温-5℃计算，断线状况覆冰荷载不应不大于运行状况计算覆冰荷载的50%。（3）安装状况。各类杆塔的安装状况，应按安装荷载、对应风速、无冰条件计算。安装荷载按下列原则拟定。1)直线型杆塔(涉及悬垂转角杆塔)①导线或避雷线及其附件的起吊安装荷载，应涉及提高重力(普通按两倍计算)和安装工人及工具的附加荷载。2)耐张型杆塔需考虑导线、避雷线的架设次序等若干具体规定。3)终端杆塔终端杆塔应按变电所侧档已架线及未架线两种状况计算。各类杆塔，普通均按计算线路正常运行、断线、安装及特殊状况的荷载，各类杆塔的荷载计算条件详见架空线路设计手册。3.荷载系数在杆塔计算中，由于各类荷载出现的几率不同，其荷载作用的时间长短不同，为了设计的经济性，其对应的安全可靠性也有不同的规定，由于，耐张杆塔发生事故的后果比直线杆塔要严重得多，因此当它们同样受事故荷载作用时，规定耐张杆塔有较高的可靠性。为了能采用同一原则进行受力的比较和尺寸选择，引入“荷载系数K”，表征多个状况的荷载对杆塔安全可靠性的规定。将运行、断线及安装状况的荷载分别乘以对应的荷载系数K，就得到多个状况的设计荷载。按设计荷载进行杆塔强度的计算时，采用同一安全系数，能够简化杆塔强度的计算。各类杆塔的荷载系数取值为：运行状况，K=1.0；安装状况，K=0.9；断线状况，K=0.75（耐张型杆，K=0.9）。二、多个档距的拟定在计算杆塔荷载时，需首先拟定多个杆塔的原则档距、水平档距和代表档距，方便计算导线的风压、重力和张力。1.原则档距与杆塔的经济呼称高相对应的档距，称为原则档距。在平地原则档距为()，即计算档距。式中的符号意义同前。2.水平档距水平档距是计算导线、避雷线风压荷载的重...
