2025年框架梁箍筋的加密区和非加密区的计算VIP免费

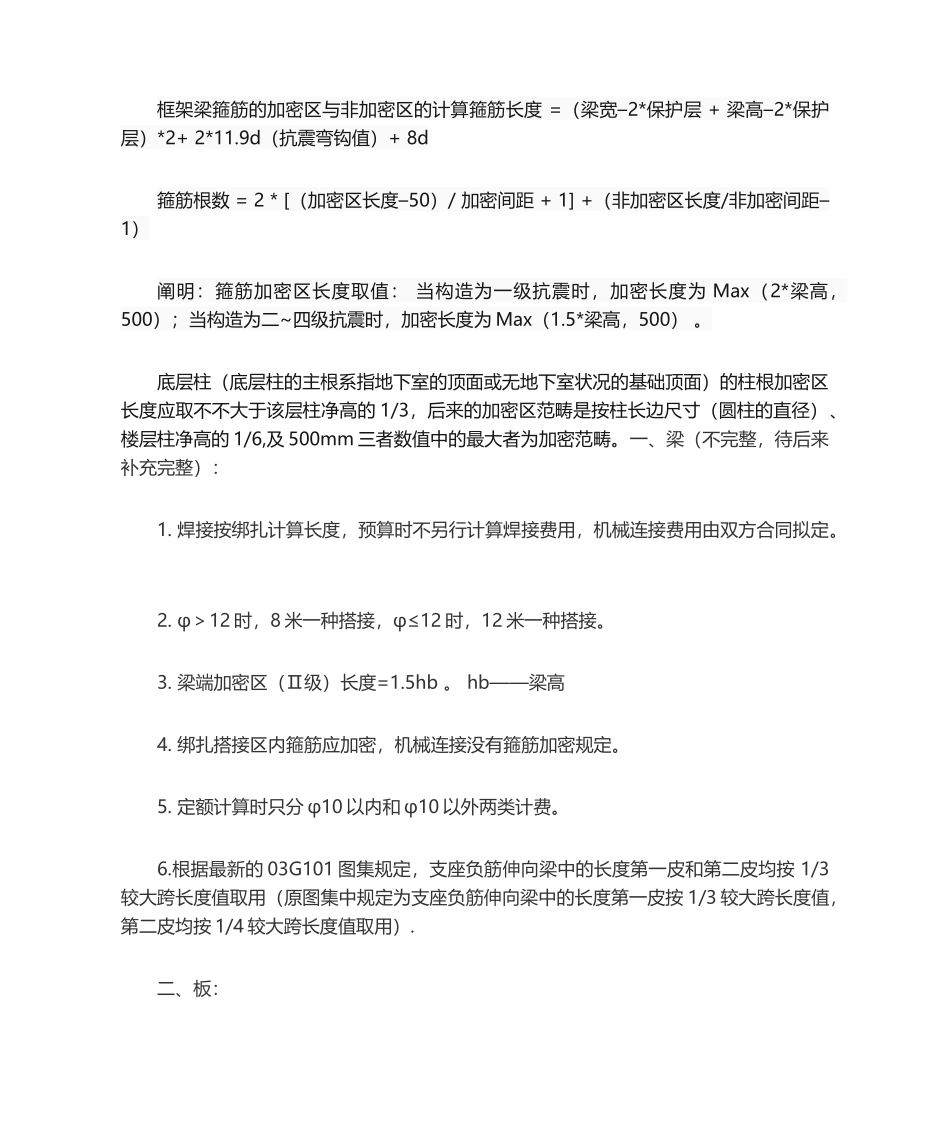

2025年框架梁箍筋的加密区和非加密区的计算_第1页
1/9
2025年框架梁箍筋的加密区和非加密区的计算_第2页
2/9
2025年框架梁箍筋的加密区和非加密区的计算_第3页
3/9
框架梁箍筋的加密区与非加密区的计算箍筋长度=(梁宽–2*保护层+梁高–2*保护层)*2+2*11.9d(抗震弯钩值)+8d箍筋根数=2*[(加密区长度–50)/加密间距+1]+(非加密区长度/非加密间距–1)阐明:箍筋加密区长度取值:当构造为一级抗震时,加密长度为Max(2*梁高,500);当构造为二~四级抗震时,加密长度为Max(1.5*梁高,500)。底层柱(底层柱的主根系指地下室的顶面或无地下室状况的基础顶面)的柱根加密区长度应取不不大于该层柱净高的1/3,后来的加密区范畴是按柱长边尺寸(圆柱的直径)、楼层柱净高的1/6,及500mm三者数值中的最大者为加密范畴。一、梁(不完整,待后来补充完整):1.焊接按绑扎计算长度,预算时不另行计算焊接费用,机械连接费用由双方合同拟定。2.φ>12时,8米一种搭接,φ≤12时,12米一种搭接。3.梁端加密区(Ⅱ级)长度=1.5hb。hb——梁高4.绑扎搭接区内箍筋应加密,机械连接没有箍筋加密规定。5.定额计算时只分φ10以内和φ10以外两类计费。6.根据最新的03G101图集规定,支座负筋伸向梁中的长度第一皮和第二皮均按1/3较大跨长度值取用(原图集中规定为支座负筋伸向梁中的长度第一皮按1/3较大跨长度值,第二皮均按1/4较大跨长度值取用).二、板:板筋重要有:1)受力筋(单向、双向、单层、双层);2)支座负筋;3)分布筋;4)附加钢筋(角部的附加放射筋,洞口附加钢筋)5)支撑钢筋(双层钢筋时支撑上下层)1.受力筋:底筋长度L=净长+左支座max{b/2、5d}+右支座max{b/2、5d}+两端弯钩(如果是Ⅰ级钢筋);面筋长度L=净长+2la(两端均为端支座)b——支座宽,d——钢筋直径。根数=(净长-扣减值)/布筋间距+12.支座负筋及分布筋:负筋长度=设计负筋长度+左弯折+右弯折【板厚-2×保护层(预算时只减一种保护层)】负筋根数=布筋范畴/布筋间距+1;分布筋长度:有3种计算办法:1)和负筋搭接计算(采用150搭接长度或250最小锚固长度和300最小搭接长度,任取一种);2)按轴线长度计算;3)按负筋布置范畴长度计算。以上三种办法都能够,但首选第一种办法。3.附加钢筋(角部的附加放射筋,洞口附加钢筋)及支撑钢筋(双层钢筋时支撑上下层):附加钢筋长度=设计标示长度+左弯折+右弯折【板厚-2×保护层(预算时只减一种保护层)】(注:角部放射筋长度有时长度是从角部向两边逐步递减的)支撑钢筋是为了确保双层筋的上层钢筋位置的方法钢筋(码凳),普通状况下是每间距1米布置一根,规格为比板筋大一种规格,长度为该跨净跨长度,支撑腿长度为板厚减保护层的两倍腿间距为1米。三、基础梁钢筋:一)主筋长度计算办法同框架梁,只是上部钢筋和下部钢筋颠倒了。a=1.2la+hb+0.5hchb——基础主梁截面高度;hc——延基础梁跨度方向的截面宽度;第一排,第二排均lo/3,多于两排钢筋时设计要注明尺寸,l1、l2取较大值。二)箍筋:四肢箍(大箍套小箍):1)大箍下料长度计算办法:(2H+2B)-8bhc+4d+4×弯折调节值+2×11.9d(下料)(2H+2B)-8bhc+8d+2×11.9d(预算)2)小箍的钢筋长度计算办法:其一:L(钢筋长度)=[(B-2bhc-D)/3+D]×2+(H-2bhc)×2+2×11.9d+4d+4×弯折调节值(下料)L(钢筋长度)=[(B-2bhc-D)/3+D]×2+(H-2bhc)×2+2×11.9d+8d(预算)其二:L(钢筋长度)=[(B-2bhc-D)/4×2+D]×2+(H-2bhc)×2+2×11.9d+4d+4×弯折调节值(下料)L(钢筋长度)=[(B-2bhc-D)/4×2+D]×2+(H-2bhc)×2+2×11.9d+8d(预算)其三:L(钢筋长度)=[(B-2bhc-D)/5+D]×2+(H-2bhc)×2+2×11.9d+4d+4×弯折调节值(下料)L(钢筋长度)=[(B-2bhc-D)/5+D]×2+(H-2bhc)×2+2×11.9d+8d(预算)阐明:1.D——纵筋直径;d——箍筋直径;bhc——保护层;B——梁宽;H——梁高。2.箍筋弯钩(135度):抗震取11.9d,非抗震取6.9d(一级钢筋)弯钩长度计算公式(弯弧半径r取1.25d):(1.25+0.5)d×135×(π/180)-(1.25+1)d+平直段长度(抗震取10d或75mm的较大值,非抗震取5d)≈1.9d+平直段长度(即11.9d或6.9d)3.弯折调节值(90度)的计算公式(弯弧半径r取1.25d):(1.25+0.5)d×90×(π/180)-(1.25+0.5)d×2≈-0.75d4.板构件135度弯钩取6.9d(全部按非抗震),底板梁箍筋弯钩...
