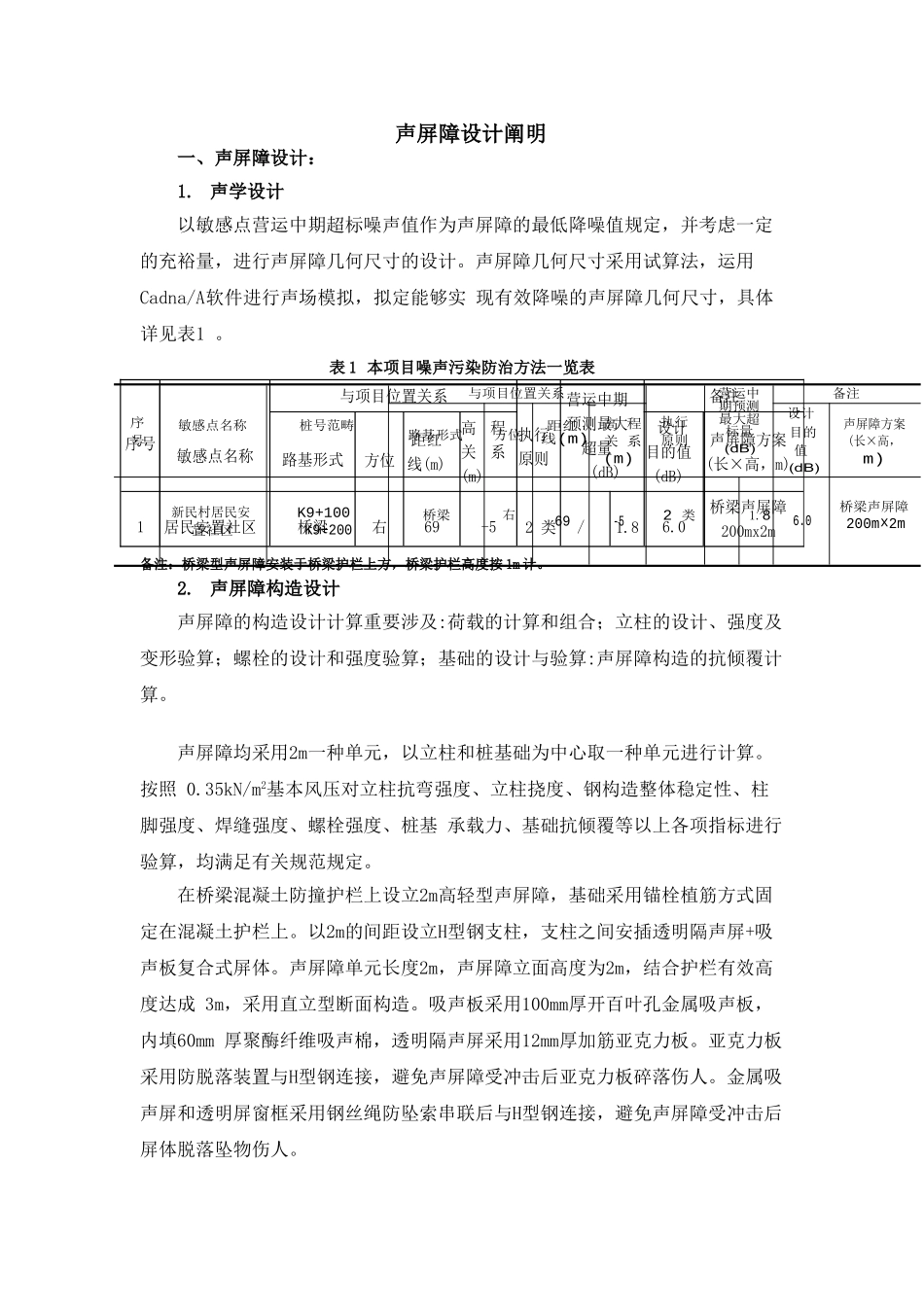

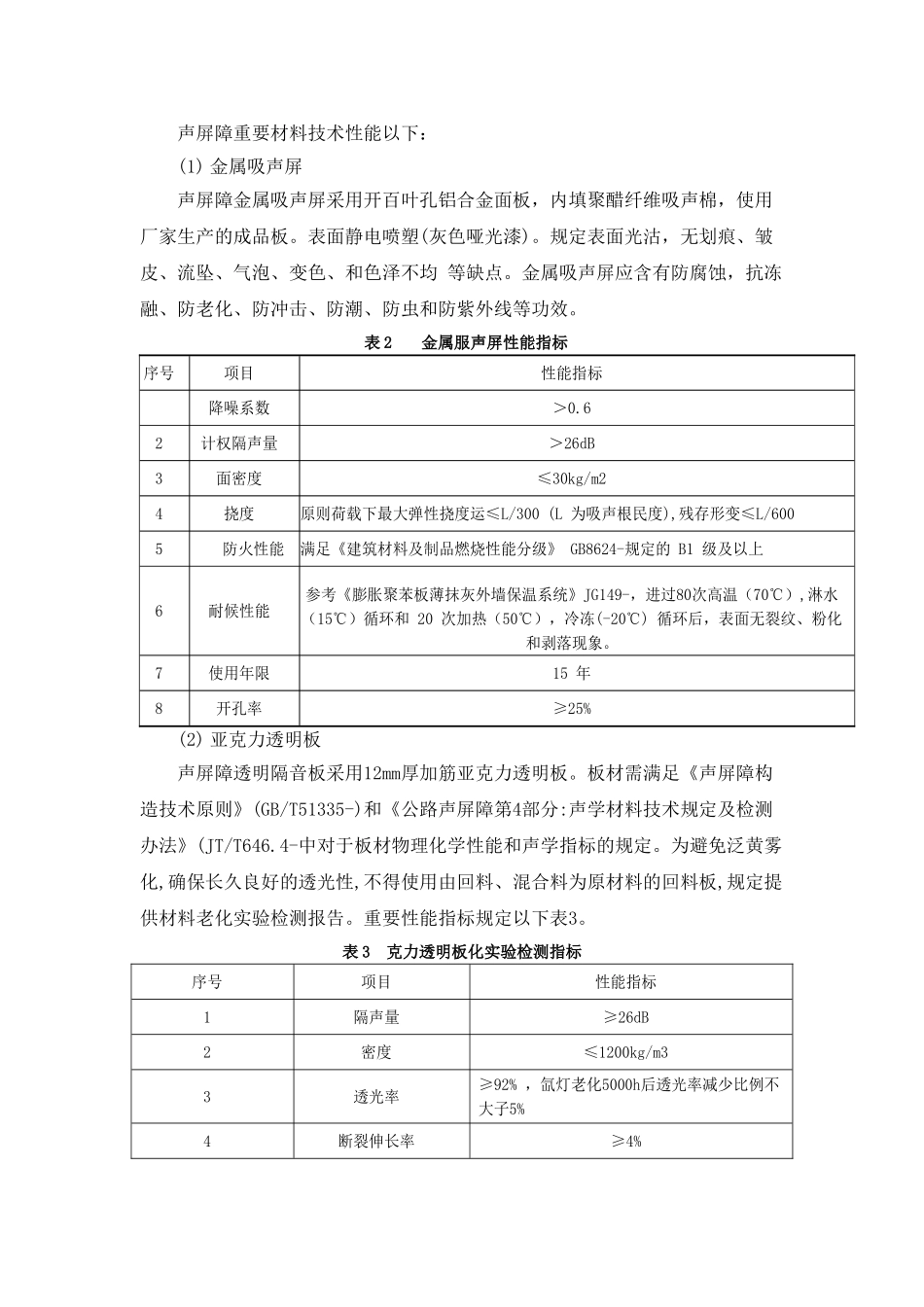

序号敏感点名称桩号范畴与项目位置关系执行原则营运中期预测最大超标量(dB)备注路基形式方位距红线(m)高程关系(m)设计目的值(dB)声屏障方案(长×高，m)新民村居民安置社区K9+100K9+200桥梁右69-52类1.86.0桥梁声屏障200mx2m声屏障设计阐明一、声屏障设计：1.声学设计以敏感点营运中期超标噪声值作为声屏障的最低降噪值规定，并考虑一定的充裕量，进行声屏障几何尺寸的设计。声屏障几何尺寸采用试算法，运用Cadna/A软件进行声场模拟，拟定能够实现有效降噪的声屏障几何尺寸，具体详见表1。表1本项目噪声污染防治方法一览表序号敏感点名称与项目位置关系执行原则营运中期预测最大超量(dB)备注路基形式方位距红线(m)高程关系(m)设计目的值(dB)声屏障方案(长×高，m)1居民安置社区桥梁右69-52类/1.86.0桥梁声屏障200mx2m备注：桥梁型声屏障安装于桥梁护栏上方，桥梁护栏高度按1m计。2.声屏障构造设计声屏障的构造设计计算重要涉及:荷载的计算和组合；立柱的设计、强度及变形验算；螺栓的设计和强度验算；基础的设计与验算:声屏障构造的抗倾覆计算。声屏障均采用2m一种单元，以立柱和桩基础为中心取一种单元进行计算。按照0.35kN/m2基本风压对立柱抗弯强度、立柱挠度、钢构造整体稳定性、柱脚强度、焊缝强度、螺栓强度、桩基承载力、基础抗倾覆等以上各项指标进行验算，均满足有关规范规定。在桥梁混凝土防撞护栏上设立2m高轻型声屏障，基础采用锚栓植筋方式固定在混凝土护栏上。以2m的间距设立H型钢支柱，支柱之间安插透明隔声屏+吸声板复合式屏体。声屏障单元长度2m，声屏障立面高度为2m，结合护栏有效高度达成3m，采用直立型断面构造。吸声板采用100mm厚开百叶孔金属吸声板，内填60mm厚聚酶纤维吸声棉，透明隔声屏采用12mm厚加筋亚克力板。亚克力板采用防脱落装置与H型钢连接，避免声屏障受冲击后亚克力板碎落伤人。金属吸声屏和透明屏窗框采用钢丝绳防坠索串联后与H型钢连接，避免声屏障受冲击后屏体脱落坠物伤人。声屏障重要材料技术性能以下：(1)金属吸声屏声屏障金属吸声屏采用开百叶孔铝合金面板，内填聚醋纤维吸声棉，使用厂家生产的成品板。表面静电喷塑(灰色哑光漆)。规定表面光沽，无划痕、皱皮、流坠、气泡、变色、和色泽不均等缺点。金属吸声屏应含有防腐蚀，抗冻融、防老化、防冲击、防潮、防虫和防紫外线等功效。表2金属服声屏性能指标序号项目性能指标降噪系数＞0.62计权隔声量＞26dB3面密度≤30kg/m24挠度原则荷载下最大弹性挠度运≤L/300(L为吸声根民度),残存形变≤L/6005防火性能满足《建筑材料及制品燃烧性能分级》GB8624-规定的B1级及以上6耐候性能参考《膨胀聚苯板薄抹灰外墙保温系统》JG149-，进过80次高温（70℃）,淋水（15℃）循环和20次加热（50℃），冷冻(-20℃)循环后，表面无裂纹、粉化和剥落现象。7使用年限15年8开孔率≥25%(2)亚克力透明板声屏障透明隔音板采用12mm厚加筋亚克力透明板。板材需满足《声屏障构造技术原则》(GB/T51335-)和《公路声屏障第4部分:声学材料技术规定及检测办法》(JT/T646.4-中对于板材物理化学性能和声学指标的规定。为避免泛黄雾化,确保长久良好的透光性,不得使用由回料、混合料为原材料的回料板,规定提供材料老化实验检测报告。重要性能指标规定以下表3。表3克力透明板化实验检测指标序号项目性能指标1隔声量≥26dB2密度≤1200kg/m33透光率≥92%，氙灯老化5000h后透光率减少比例不大子5%4断裂伸长率≥4%5拉伸强度≥70Mpa6弯曲强度≥95Mpa7拉伸弹性模量≥3100Mpa(3)弹簧卡件:在lkN作用条件下，不会失去弹性性能(4)橡胶垫:声屏障用橡胶垫其性能应满足《声屏障用橡胶》GB/T30649-中的有关规定，具体性能指标可参考下表4表4橡胶性能指标序号项目指标1强度（邵尔A）度55±52拉伸强度（Mpa）≥103扯断伸长率（%）≥3004撕裂强度（KN/m）≥255压缩永久变形（100℃x24h,25%）/%≤456热空气老化拉伸强度/Mpa≥8（100℃x96h）扯断伸长率（%）≥250强度硬化（邵尔A）度0～87加热失量（100℃x168h）/%≤38低温回缩温度/℃（试样长度100mm，伸长率100%）TR10≤-40℃TR30≤-30℃TR50≤-20℃TR70≤-10℃9臭氧老化率[200x10-8,拉伸20%，（40...
