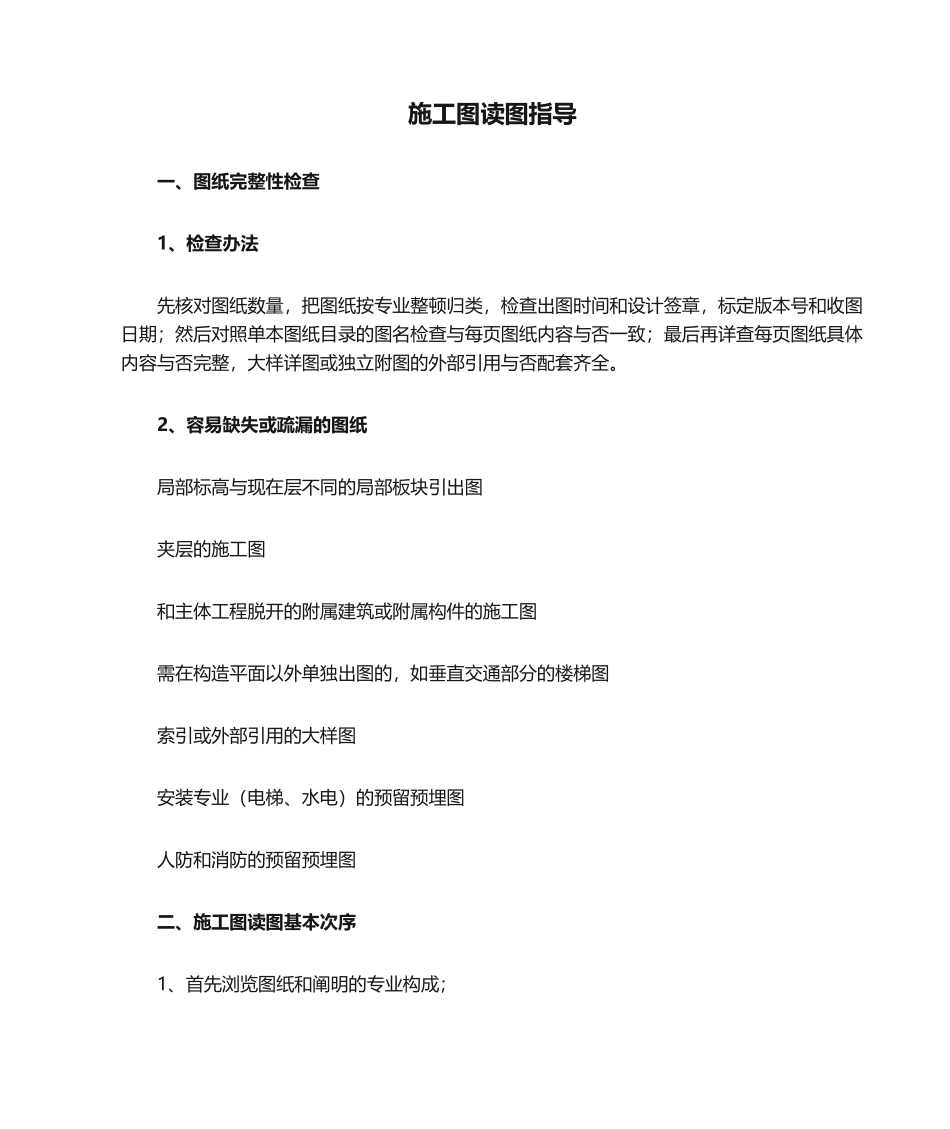

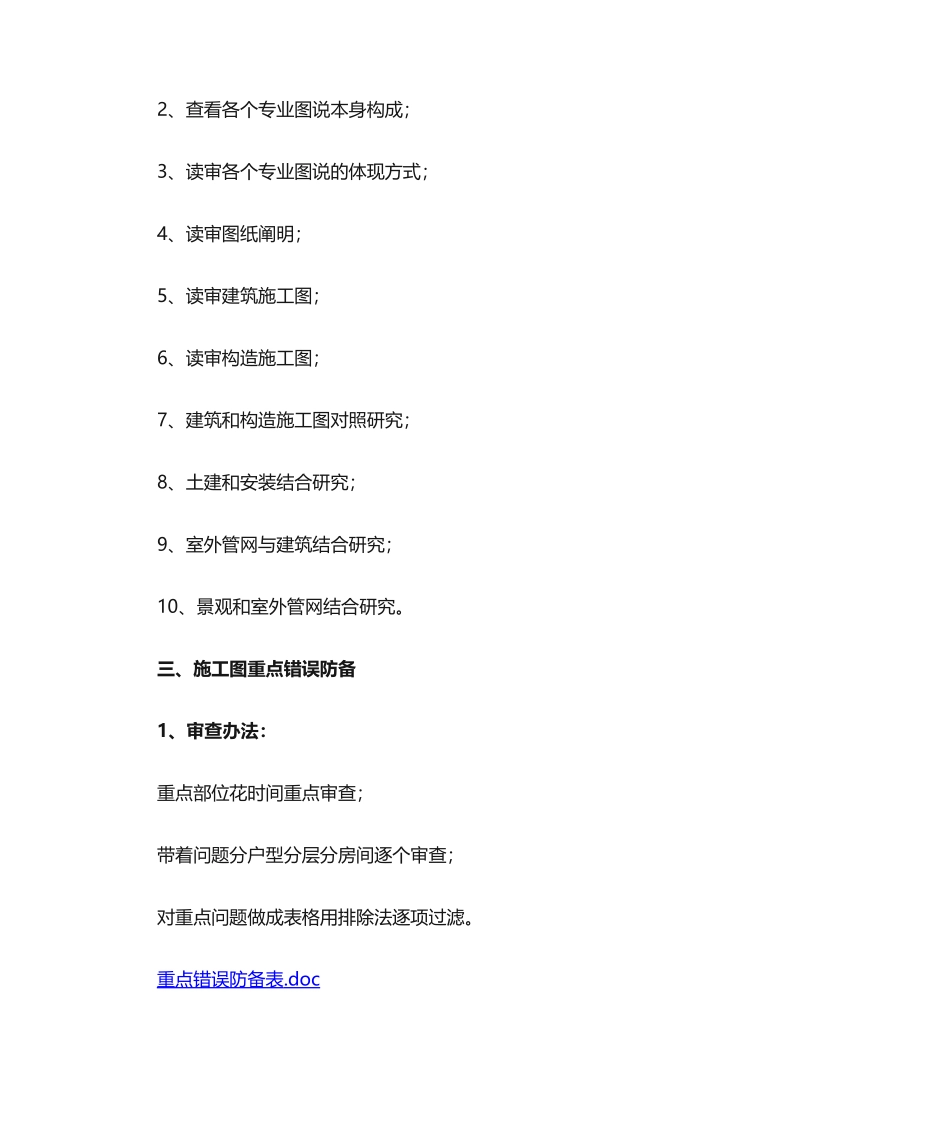

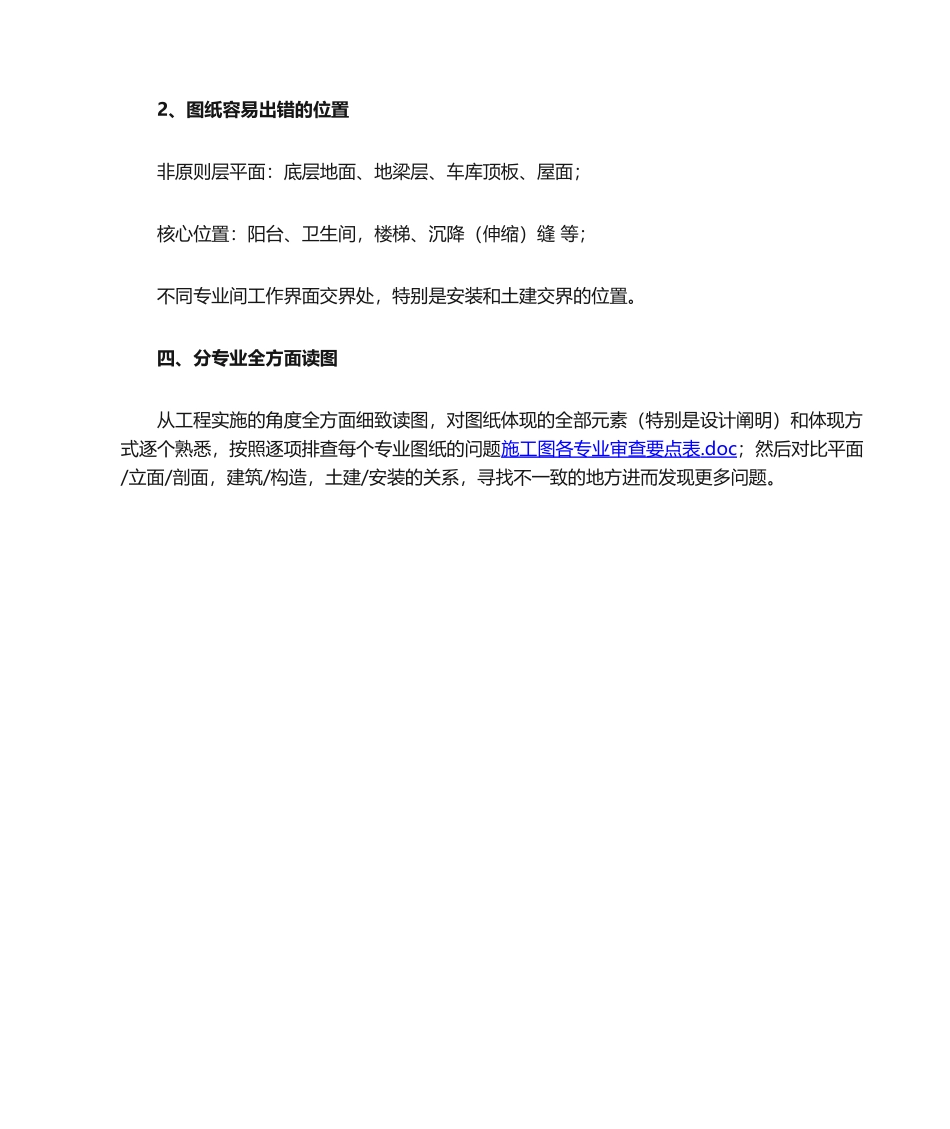

施工图读图指导一、图纸完整性检查1、检查办法先核对图纸数量，把图纸按专业整顿归类，检查出图时间和设计签章，标定版本号和收图日期；然后对照单本图纸目录的图名检查与每页图纸内容与否一致；最后再详查每页图纸具体内容与否完整，大样详图或独立附图的外部引用与否配套齐全。2、容易缺失或疏漏的图纸局部标高与现在层不同的局部板块引出图夹层的施工图和主体工程脱开的附属建筑或附属构件的施工图需在构造平面以外单独出图的，如垂直交通部分的楼梯图索引或外部引用的大样图安装专业（电梯、水电）的预留预埋图人防和消防的预留预埋图二、施工图读图基本次序1、首先浏览图纸和阐明的专业构成；2、查看各个专业图说本身构成；3、读审各个专业图说的体现方式；4、读审图纸阐明；5、读审建筑施工图；6、读审构造施工图；7、建筑和构造施工图对照研究；8、土建和安装结合研究；9、室外管网与建筑结合研究；10、景观和室外管网结合研究。三、施工图重点错误防备1、审查办法：重点部位花时间重点审查；带着问题分户型分层分房间逐个审查；对重点问题做成表格用排除法逐项过滤。重点错误防备表.doc2、图纸容易出错的位置非原则层平面：底层地面、地梁层、车库顶板、屋面；核心位置：阳台、卫生间，楼梯、沉降（伸缩）缝等；不同专业间工作界面交界处，特别是安装和土建交界的位置。四、分专业全方面读图从工程实施的角度全方面细致读图，对图纸体现的全部元素（特别是设计阐明）和体现方式逐个熟悉，按照逐项排查每个专业图纸的问题施工图各专业审查要点表.doc；然后对比平面/立面/剖面，建筑/构造，土建/安装的关系，寻找不一致的地方进而发现更多问题。
