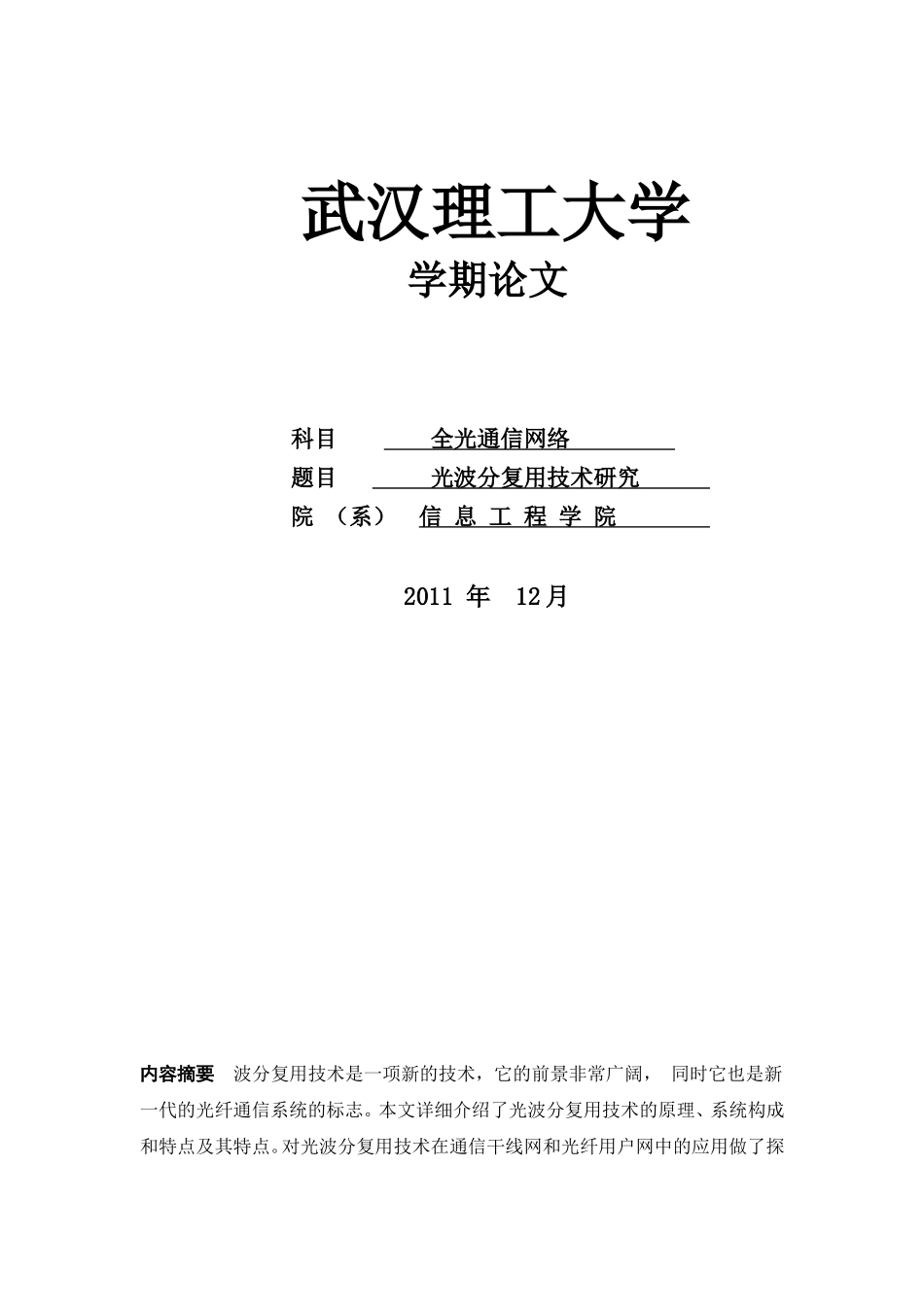

武汉理工大学学期论文科目全光通信网络题目光波分复用技术研究院(系)信息工程学院2011年12月内容摘要波分复用技术是一项新的技术,它的前景非常广阔,同时它也是新一代的光纤通信系统的标志。本文详细介绍了光波分复用技术的原理、系统构成和特点及其特点。对光波分复用技术在通信干线网和光纤用户网中的应用做了探讨,对其发展前景做了展望。关键词光波分复用技术光纤通信光纤用户网AbstractWDMtechnologyisanewtechnology.Itisverywideprospect,atthesametime,itisalsoanewgenerationofopticalfibercommunicationsystemofsigns.ThispaperintroducestheprincipleoflightWDMtechnology,systemstructurecharacteristicsanditscharacteristics.LightWDMtechnologyincommunicationkeywireandopticalfiberusernetsontheapplicationistoexploreitsdevelopmentprospect.KeywordslightWDMtechnologyopticalfibercommunicationopticalfiberusernets第一章引言一.1全光网络研究背景自从光纤被引入通信网以来,它已为通信网的发展作出了重要的贡献。随着通信网传输容量的不断增加,光纤通信也发展到了一个新的高度。但是,在目前的光纤通信系统中,网络的各个节点要经过多次的光-电,电-光变换,而其中的电子器件在适应高速、大容量的需求上存在诸多缺点,如带宽限制、时钟漂移、严重串话、高功耗等,由此产生通信网中的“电子瓶颈”现象。为了解决这一问题,充分发挥光纤通信的极宽频带、抗电磁干扰、保密性强、传输损耗低等优点,于是提出了全光通信。可见采用全光传输技术是历史的螺旋上升。全光通信是历史发展的必然。从1980年以来的20年间,随着光器件的发展和光系统的演进,光传输系统的容量已从Mbit/s发展到Tbit/s,提高了近10万倍。从理论上讲,全光网络是指光信息流在网络中的传输及交换始终以光的形式实现,而不需要经过光/电、电/光变换。也就是说,信息从源节点到目的节点的传输过程中始终在光域内。在波分复用技术提出以后,波长本身成为组网(分插、交换、路由)的资源。伴随着光分插复用(OADM)和光交叉联接(OXC)技术的逐步成熟,原来被认为只是提供带宽传输的光层开始有了组网能力,因此成为最近几年光通信研发的热点。WDM全光网络是基于WDM技术,以波长作为组网资源,灵活可靠、性能稳定的光网络,它可以划分为长途骨干网、区域网和城域网三个等级。WDM全光网络通过波长路由机制实现路由选择,具有良好的可扩展性、可重构性和可操作性。一.2全光通信现状1970年,美国康宁公司马勒博士等三人的研究小组首次研制成功损耗为20dB/km光纤。1974年,贝尔实验室发明了制造低损耗光纤的方法,称作改进的化学汽相沉积法(MCVD),光纤损耗下降到1dB/km。1976年,日本电话电报公司研制出更低损耗光纤,损耗下降到0.5dB/km1979年,日本电报电话公司研制出0.2dB/km的光纤1.55um目前,光纤最低损耗0.17dB/km。1978年,在全国科学大会上,展出了PCM-24路信号和彩色电视信号的光纤传输试验。1979年,多模光纤的损耗降至1dB/Km。建成8Mb/s、光缆中继线路试验段。1981年,研制出三次群34Mb/s(480路)光传输设备。1982年,研制出四次群140Mb/s(1920路)光传输设备。1991年,研制出五次群565Mb/s(7680路)光传输设备.(PDH)。2002年,研制出320Gb/s(32×10Gb/s)(387万路)光传输设备。2003年,研制出1.6Tb/s(160×10Gb/s)(1935.36万路)。2004年,研制出单波长40Gb/s烽火通信-武汉邮科院。2008年,商用3.2Tb/s(80×40Gb/s)深圳华为。2001年,法国成功研制出世界上最高容量的DWDM系统,在此期间,光交叉连接器(WSS),交叉矩阵等全关网中的关键器件也快速的发展,由于其巨大的优势,全光网被许多国家和地区列为重点发展项目,全光网得到了长足的进步。在光通信快速发展的同时,也有着巨大的隐害。由于人们只注意到了全光网巨大的优势,却忽视了供需的关系,人们没有那么大的宽带需求。同时,当时光器件也没法与电器件相比较,价格相当贵,市场需求与技术发展存在着巨大的鸿沟这样就在2001年,通信泡沫产生,全光网作为其中一员也随之进入了严冬。第二章光波分复用系统2.1光波分复用概述光纤通信的...
