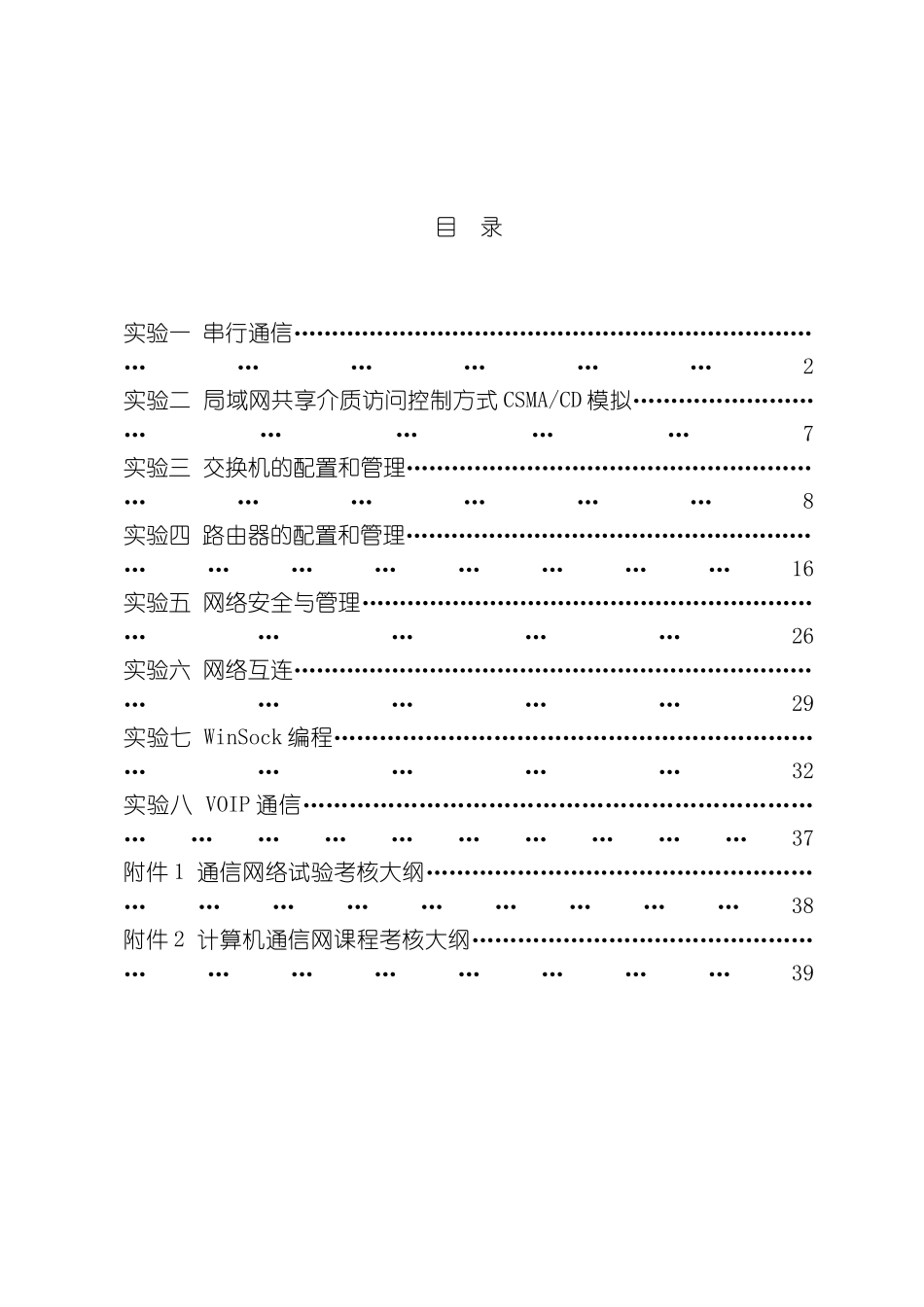

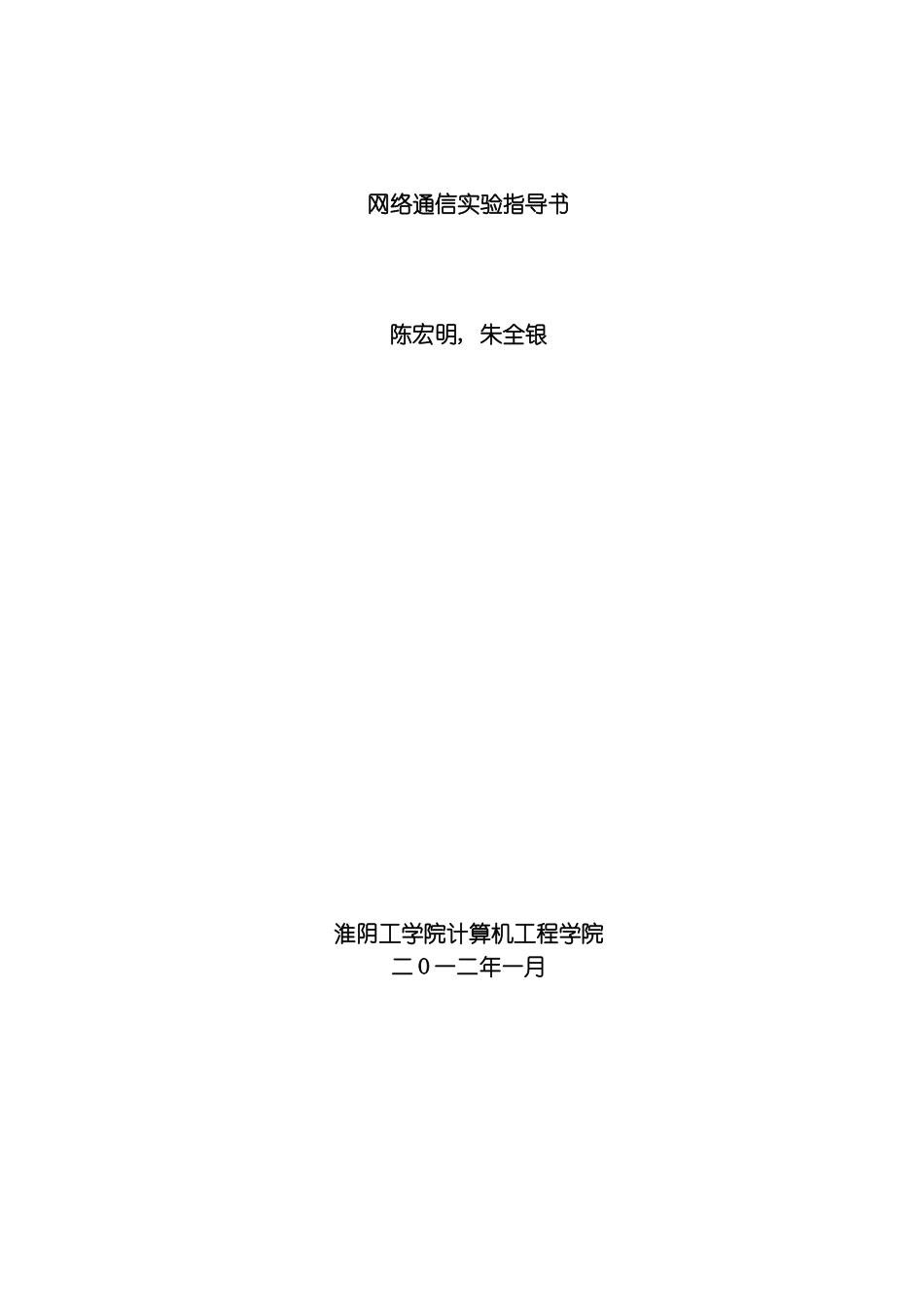

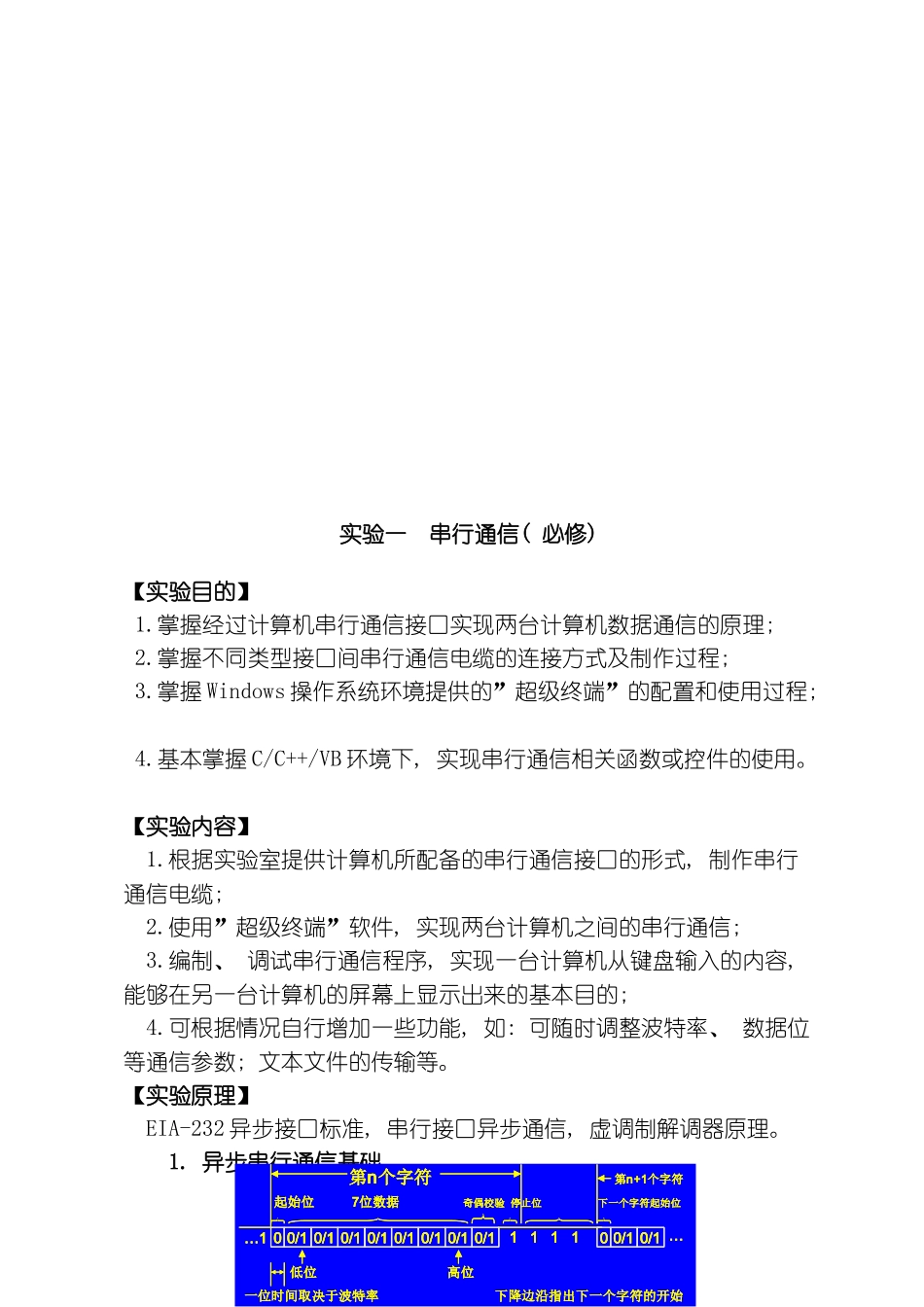

网络通信实验指导书陈宏明, 朱全银 淮阴工学院计算机工程学院二 O 一二年一月目 录实验一 串行通信……………………………………………………………………………2实验二 局域网共享介质访问控制方式 CSMA/CD 模拟…………………………………7实验三 交换机的配置和管理………………………………………………………………8实验四 路由器的配置和管理……………………………………………………………………16实验五 网络安全与管理…………………………………………………………………26实验六 网络互连…………………………………………………………………………29实验七 WinSock 编程……………………………………………………………………32实验八 VOIP 通信……………………………………………………………………………………37附件 1 通信网络试验考核大纲……………………………………………………………………38附件 2 计算机通信网课程考核大纲……………………………………………………………39实验一 串行通信( 必修) 【实验目的】 1.掌握经过计算机串行通信接口实现两台计算机数据通信的原理; 2.掌握不同类型接口间串行通信电缆的连接方式及制作过程; 3.掌握 Windows 操作系统环境提供的”超级终端”的配置和使用过程; 4.基本掌握 C/C++/VB 环境下, 实现串行通信相关函数或控件的使用。 【实验内容】1.根据实验室提供计算机所配备的串行通信接口的形式, 制作串行通信电缆; 2.使用”超级终端”软件, 实现两台计算机之间的串行通信; 3.编制、 调试串行通信程序, 实现一台计算机从键盘输入的内容, 能够在另一台计算机的屏幕上显示出来的基本目的; 4.可根据情况自行增加一些功能, 如: 可随时调整波特率、 数据位等通信参数; 文本文件的传输等。 【实验原理】 EIA-232 异步接口标准, 串行接口异步通信, 虚调制解调器原理。1. 异步串行通信基础第n个字符第n+1个字符起始位7位数据奇偶校验 停止位下一个字符起始位…1 0 0/1 0/10 0/1 0/10/1 0/1 0/1 0/1 0/1 0/11 1 1 1 …低位高位一位时间取决于波特率下降边沿指出下一个字符的开始第n个字符第n+1个字符起始位7位数据奇偶校验 停止位下一个字符起始位…1 0 0/1 0/10 0/1 0/10/1 0/1 0/1 0/1 0/1 0/11 1 1 1 …低位高位一位时间取决于波特率下降边沿指出下一个字符的开始异步通信电平采纳负逻辑, 传输线的...
