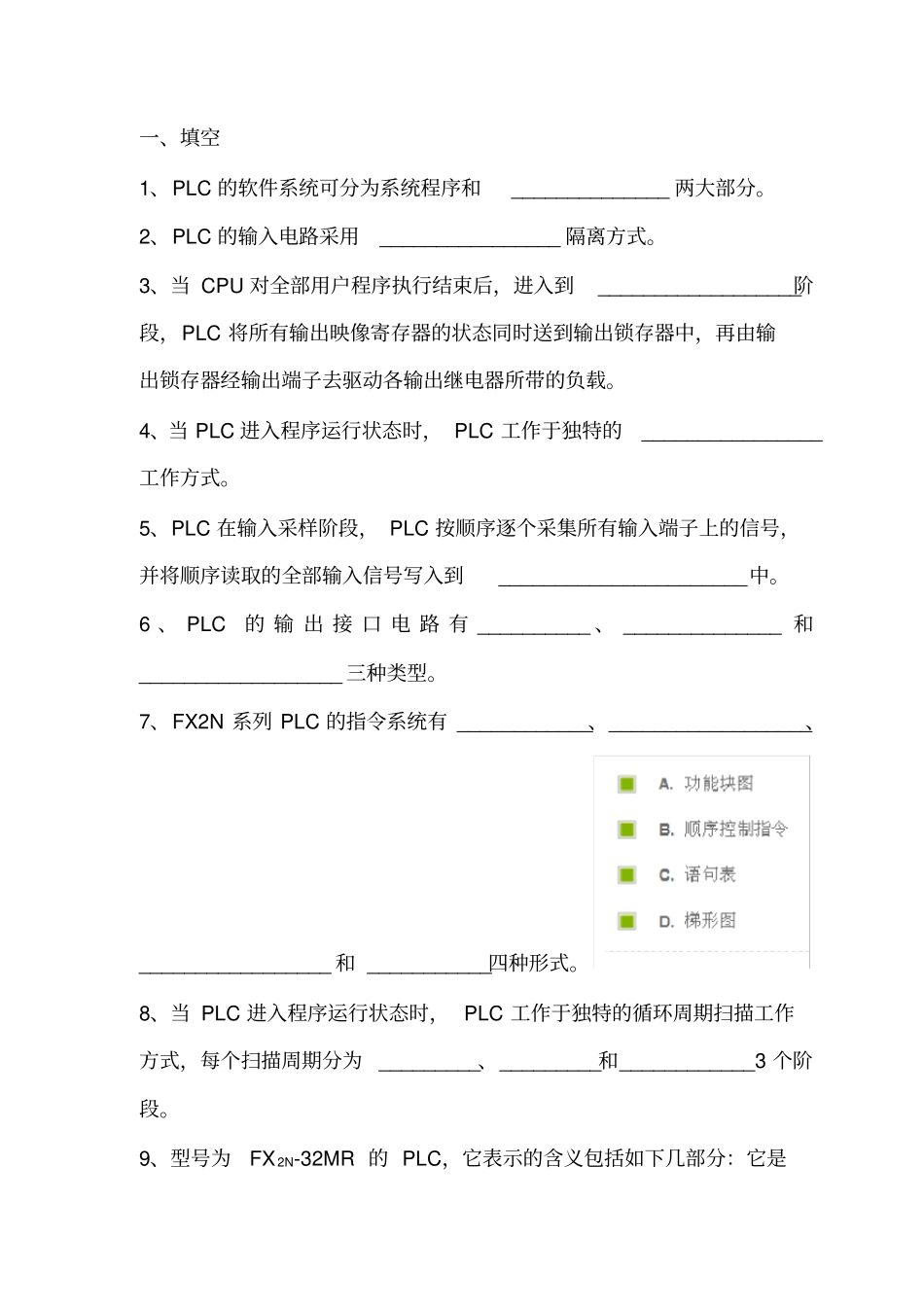

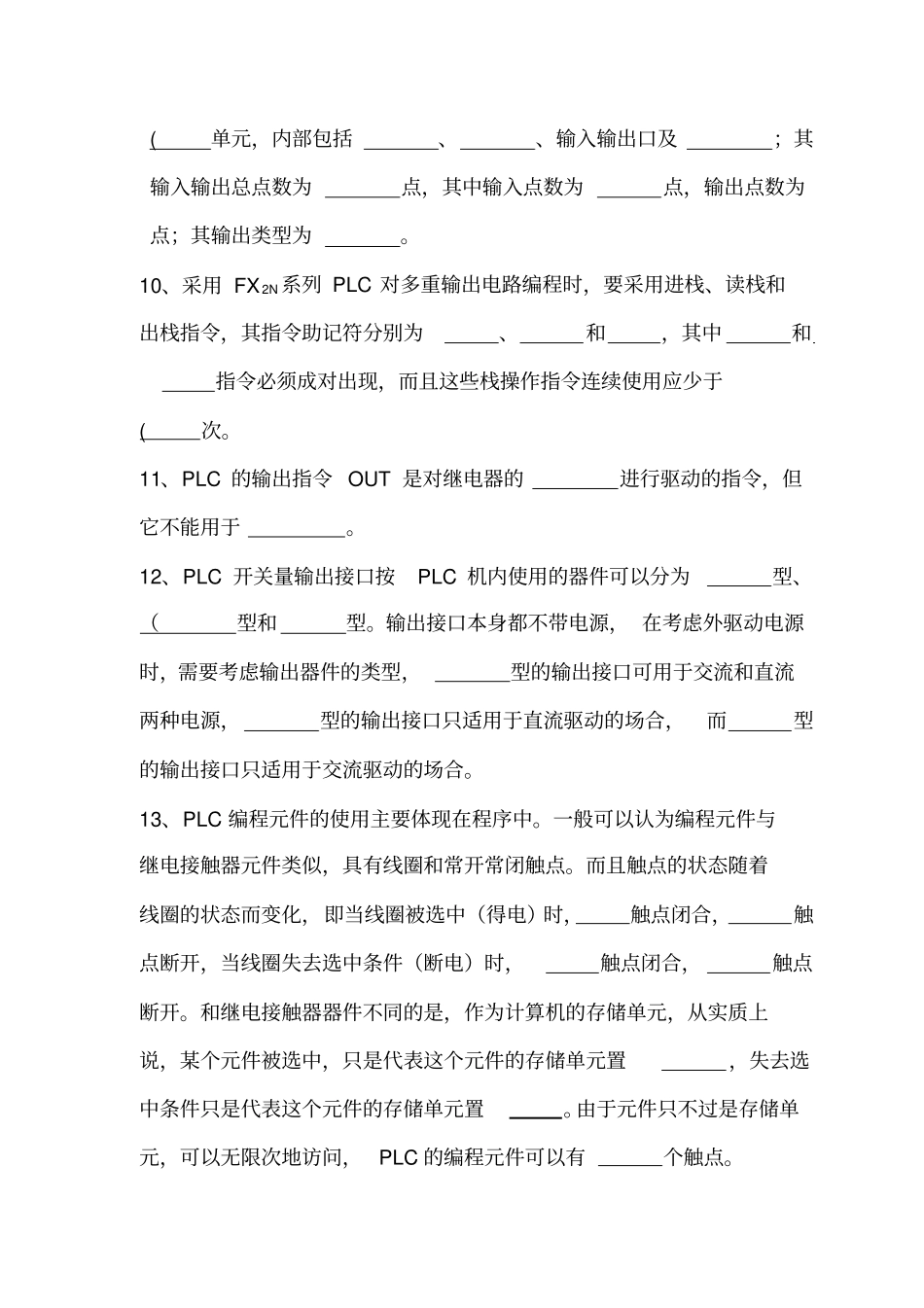

一、填空1、PLC的软件系统可分为系统程序和______________两大部分。2、PLC的输入电路采用________________隔离方式。3、当CPU对全部用户程序执行结束后，进入到__________________阶段，PLC将所有输出映像寄存器的状态同时送到输出锁存器中，再由输出锁存器经输出端子去驱动各输出继电器所带的负载。4、当PLC进入程序运行状态时，PLC工作于独特的________________工作方式。5、PLC在输入采样阶段，PLC按顺序逐个采集所有输入端子上的信号，并将顺序读取的全部输入信号写入到______________________中。6、PLC的输出接口电路有__________、______________和__________________三种类型。7、FX2N系列PLC的指令系统有____________、__________________、_________________和___________四种形式。8、当PLC进入程序运行状态时，PLC工作于独特的循环周期扫描工作方式，每个扫描周期分为_________、_________和____________3个阶段。9、型号为FX2N-32MR的PLC，它表示的含义包括如下几部分：它是(单元，内部包括、、输入输出口及；其输入输出总点数为点，其中输入点数为点，输出点数为点；其输出类型为。10、采用FX2N系列PLC对多重输出电路编程时，要采用进栈、读栈和出栈指令，其指令助记符分别为、和，其中和指令必须成对出现，而且这些栈操作指令连续使用应少于(次。11、PLC的输出指令OUT是对继电器的进行驱动的指令，但它不能用于。12、PLC开关量输出接口按PLC机内使用的器件可以分为型、（型和型。输出接口本身都不带电源，在考虑外驱动电源时，需要考虑输出器件的类型，型的输出接口可用于交流和直流两种电源，型的输出接口只适用于直流驱动的场合，而型的输出接口只适用于交流驱动的场合。13、PLC编程元件的使用主要体现在程序中。一般可以认为编程元件与继电接触器元件类似，具有线圈和常开常闭触点。而且触点的状态随着线圈的状态而变化，即当线圈被选中（得电）时，触点闭合，触点断开，当线圈失去选中条件（断电）时，触点闭合，触点断开。和继电接触器器件不同的是，作为计算机的存储单元，从实质上说，某个元件被选中，只是代表这个元件的存储单元置，失去选中条件只是代表这个元件的存储单元置。由于元件只不过是存储单元，可以无限次地访问，PLC的编程元件可以有个触点。14、使用计数器C201作加法计数时，特殊辅助继电器M8201应处于（状态。作减法计数时，应处于状态。15、状态转移图中的状态有、和三个要素。16、在有几个串联回路并联时，应将触点最多的串联回路放在梯形图的最（。在有几个并联回路串联时，应将触点最多的并联回路放大在梯形图的最。17、FX2系列PLC编程元件分为两个部分，第一部分是代表的字母，第二部分是，代表该器件的序号。二、判断（）1、PLC的I/O点数是指某台PLC能够输入PLC内和从PLC内向外输出的开关量、模拟量的总点数。（）2、PLC的内部继电器线圈不能做输出控制用，它们只是一些逻辑控制用的中间存储状态寄存器。（）3、PLC的输入输出端口都采用光电隔离。（）4、可编程序控制器的输入端可与机械系统上的触点开关、接近开关、传感器等直接连接。（）5、PLC可编程序控制器是以“并行”方式进行工作的。（）6、PLC采用了典型的计算机结构，主要是由CPU、RAM、ROM和专门设计的输入输出接口电路等组成。（）7、OUT指令是驱动线圈指令，用于驱动各种继电器。（）8、在PLC梯形图中如单个接点与一个串联支路并联，应将串联支路排列在图形的上面，而把单个接点并联在其下面。（）9、在PLC梯形图中如单个接点与一个并联支路串联，应将单个接点串联在其左边，而把并联支路放在右侧排列。（）10、PLC步进指令中的每个状态器需具备三个功能：驱动有关负载、指定转移目标、指定转移条件。（）11、顺序控制系统是指按照生产工艺预先规定的顺序，在各个输入信号的作用下，根据内部状态和时间的顺序，在生产过程中各个执行机构自动有序地进行操作过程。（）12、PLC步进指令编程时，先要分析控制过程，确定步进和转移条件，按规则画出状态转换图画，再根据状态转移图出梯形图；最后由梯形图写出程序表。三、单项选择1、PLC内部不包括（）。A.CPUB.输入/输出部件...
