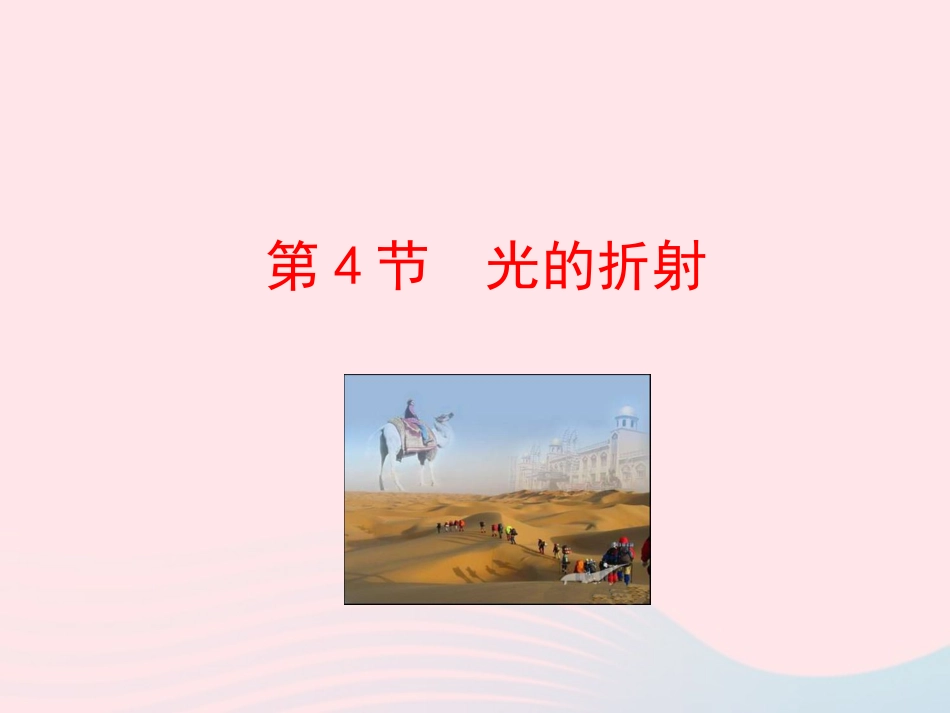

第4节光的折射1.了解光的折射现象。2.了解光从空气射入水中或其他介质中时的偏折规律。3.了解光在发生折射时，光路的可逆性。海市蜃楼光从一种物质斜射入另一种物质时，传播方向通常会发生偏折的现象光的折射操作：用激光灯斜照射水面观察：激光灯的光传播路径NN′入射角折射角折射光线入射光线空气水法线界面O折射光路图探究光的折射规律提出问题光的折射有什么规律呢?猜想与假设是否与光的反射规律一样呢，共面吗，位居两侧吗，两角相等吗，光路可逆吗？现有以下器材：玻璃水槽、水、蚊香、牛奶、激光灯、火柴、量角器等，请设计实验验证光的折射规律。思考：1.怎样才能发生折射2.怎样才能让光线显示得清晰设计实验1.实验中确定三线之间的位置关系。3.比较两角的大小。5.让光再从水中斜射到空气中，观察两角的变化。2.有折射光线的半个光屏后折一定的角度，看光屏上折射光线。4.改变入射角的大小，观察折射角的变化情况。制订计划空气水AOCAOC折射光路收集证据光的折射规律折射光线、入射光线、法线在同一________内；折射光线和入射光线分别位于_______两侧光从空气斜射入水中或其他介质中时,折射光线向方向偏折，折射角_______入射角当入射角增大时，折射角。光从另一种介质斜射入空气时,折射角_______入射角光垂直入射时,传播方向_______,折射角_____入射角平面法线小于大于不改变等于分析与论证在光的折射现象中，光路.可逆法线增大完成光路图QP空气水NN′NN′iri考考你?r池水变浅清澈见底、看起来不过齐腰的池水，不会游泳的人可千万不要贸然下去，因为它实际深度将没过胸部，可能会使你惊慌失措而发生危险。小心再次探究硬币重现结论：硬币虚像的位置比实物的位置升高了一些再现：水中的筷子向上弯折水中的筷子为什么向上弯折PP′思考：水中的鱼看岸上的树是变高了，还是变矮了？PQABA′分析：从水中向岸上看结论：从水中向岸上看，树变高了海市蜃楼一、光的折射规律三线共平面，法线居中间，两角不相等，空气中角大。二、利用光的折射解释现象筷子变折天上的彩虹池水变浅海市蜃楼1.下列哪一个正确表示了光从玻璃射入空气的情况（）C2.如图所示现象中不属于光的折射的是（）水中倒影鱼看起来升高了钢笔错位手指被放大ABCDA3.如图所示，钢勺好像被水“折断”了，这种现象形成的原因是（）A.平面镜成像B.光的折射C.光的反射D.光的直线传播B4.去年暑假，小梦陪着爷爷到湖里去叉鱼。小梦将钢叉向看到的鱼方向投掷，总是叉不到鱼。如图所示的四幅光路图中，能正确说明叉不到鱼的原因的是（）D5.如图所示，清澈平整水面下的“射灯”射出一束光从水中斜射到水与空气的界面时将发生反射和折射，若入射光线与界面成53°角，反射光线与折射光线夹角为100°，则反射角大小为，折射角大小为。37o43o6.（1）画出图a中的折射光线PQN/N空气水（2）图b中一束光射向并穿过玻璃砖，请画出这束光进入和离开玻璃砖后的光线ab
