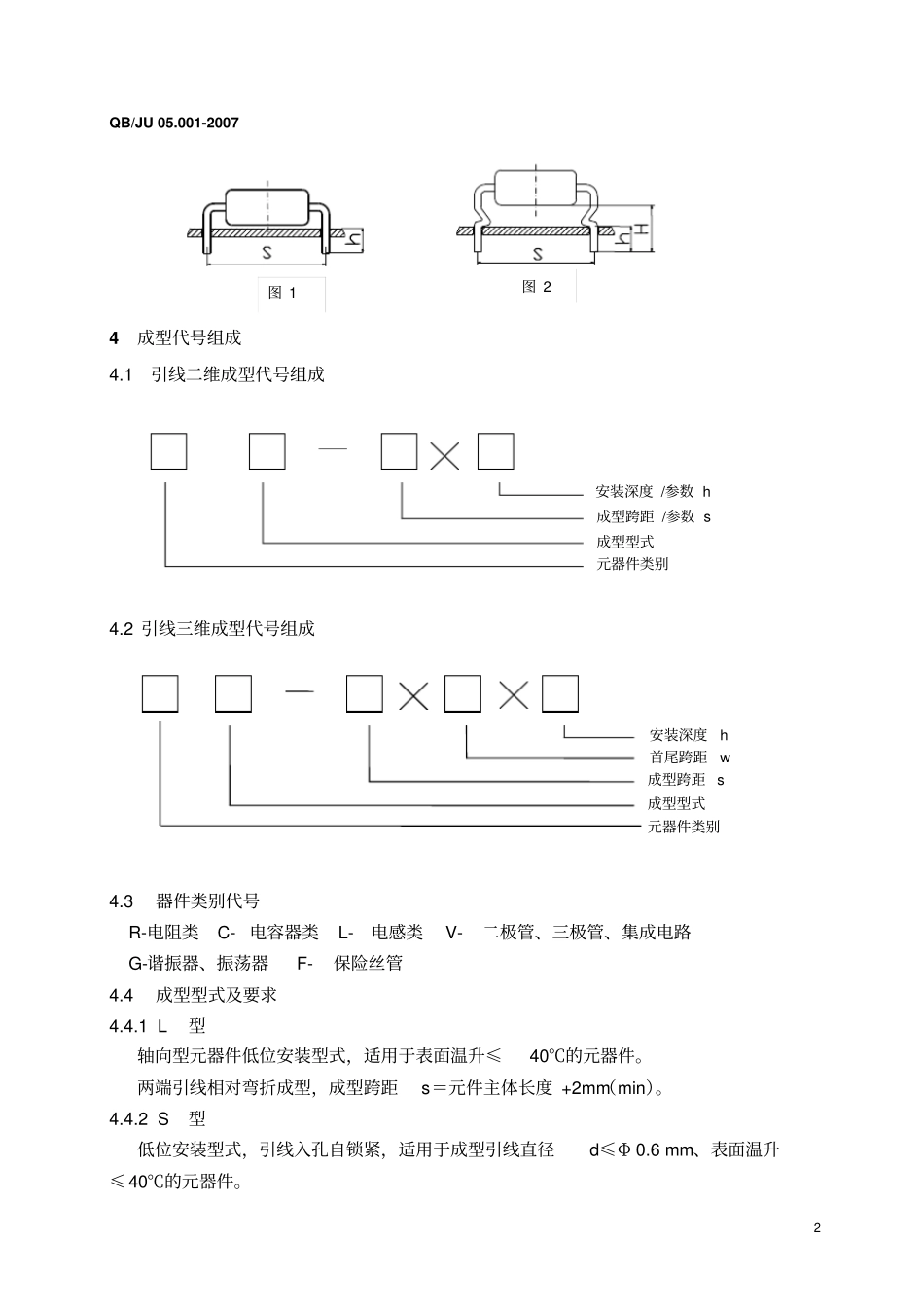

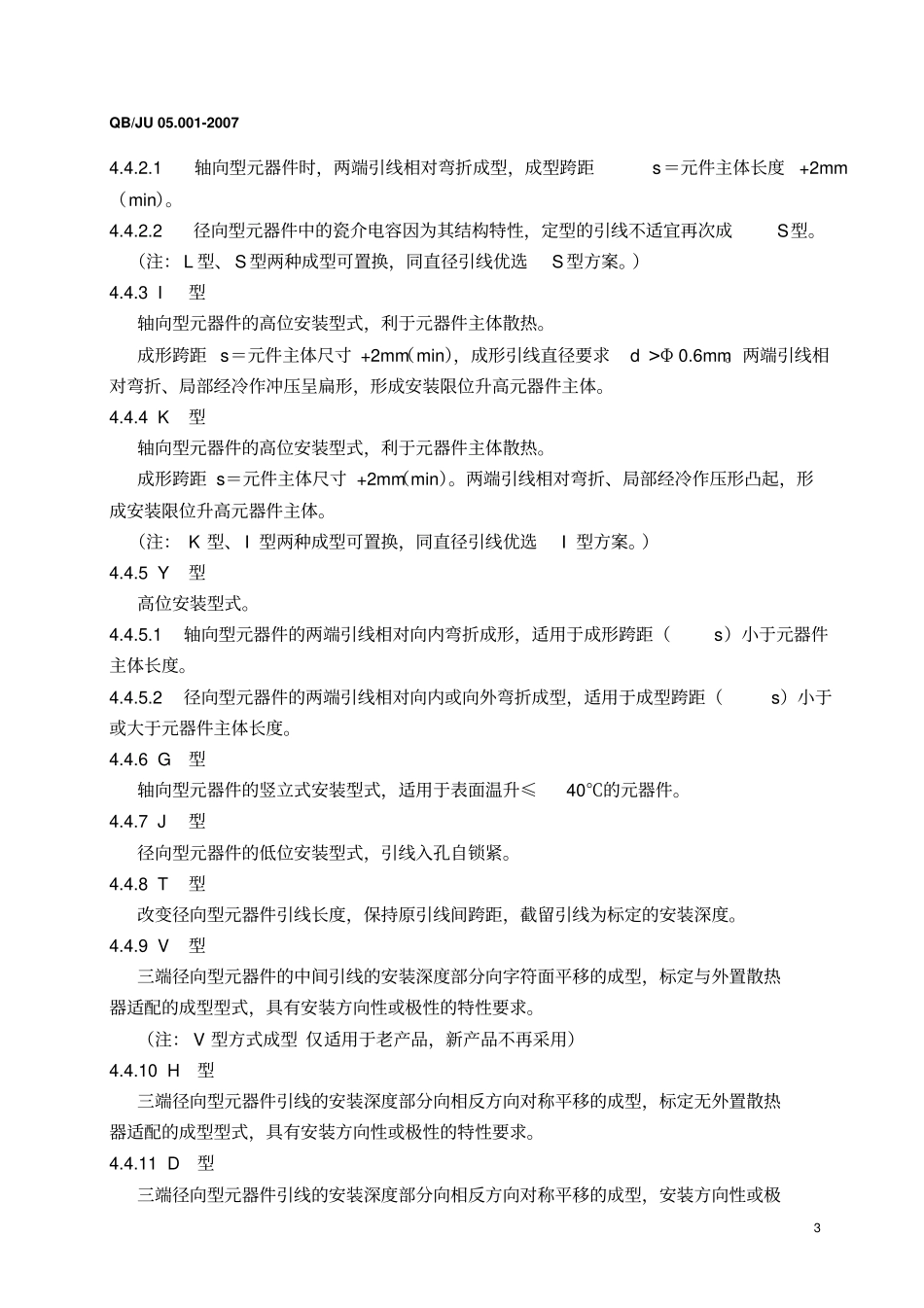

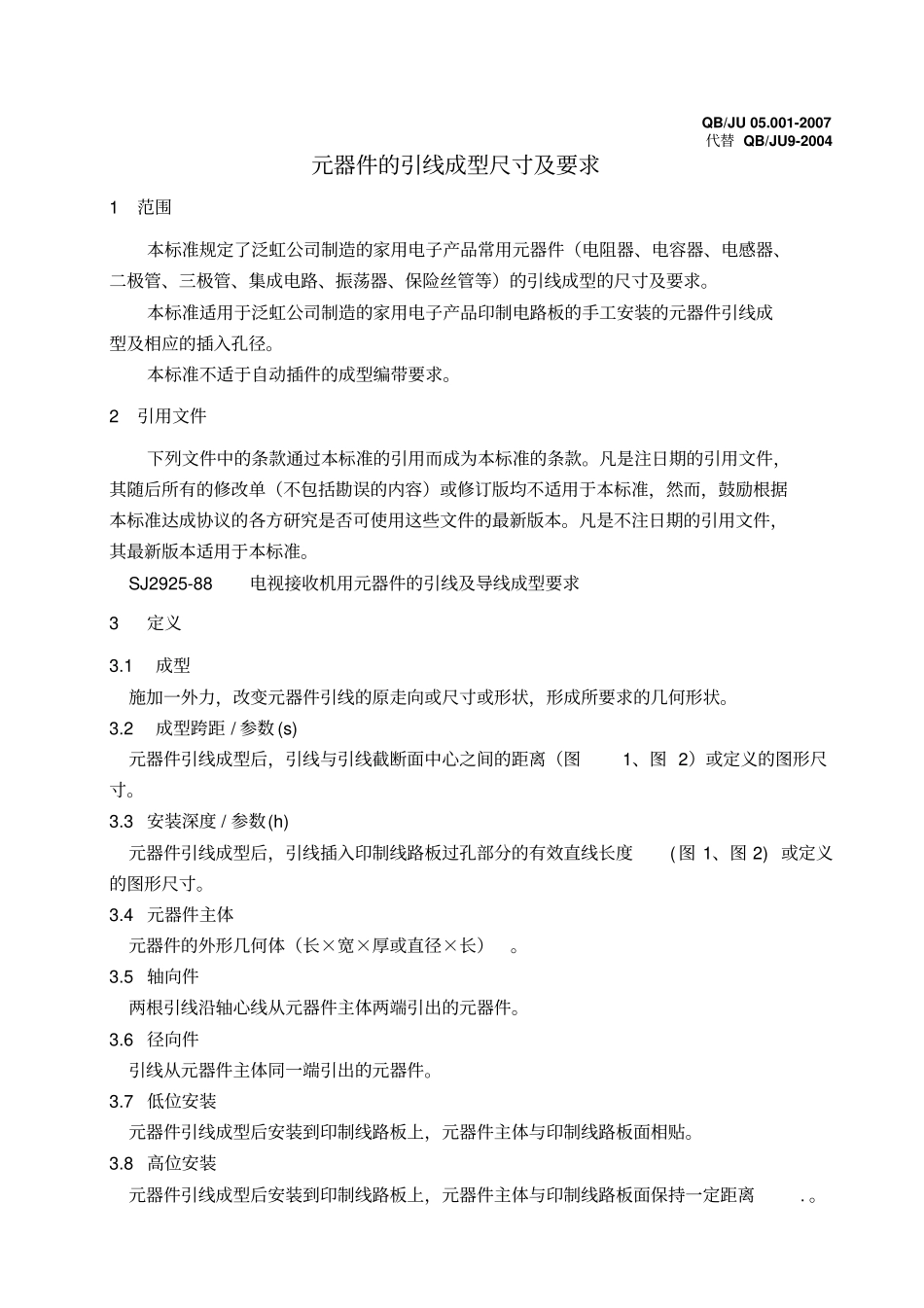

QB/JU05.001-2007代替QB/JU9-2004元器件的引线成型尺寸及要求1范围本标准规定了泛虹公司制造的家用电子产品常用元器件（电阻器、电容器、电感器、二极管、三极管、集成电路、振荡器、保险丝管等）的引线成型的尺寸及要求。本标准适用于泛虹公司制造的家用电子产品印制电路板的手工安装的元器件引线成型及相应的插入孔径。本标准不适于自动插件的成型编带要求。2引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。SJ2925-88电视接收机用元器件的引线及导线成型要求3定义3.1成型施加一外力，改变元器件引线的原走向或尺寸或形状，形成所要求的几何形状。3.2成型跨距/参数(s)元器件引线成型后，引线与引线截断面中心之间的距离（图1、图2）或定义的图形尺寸。3.3安装深度/参数(h)元器件引线成型后，引线插入印制线路板过孔部分的有效直线长度(图1、图2)或定义的图形尺寸。3.4元器件主体元器件的外形几何体（长×宽×厚或直径×长）。3.5轴向件两根引线沿轴心线从元器件主体两端引出的元器件。3.6径向件引线从元器件主体同一端引出的元器件。3.7低位安装元器件引线成型后安装到印制线路板上，元器件主体与印制线路板面相贴。3.8高位安装元器件引线成型后安装到印制线路板上，元器件主体与印制线路板面保持一定距离.。QB/JU05.001-200724成型代号组成4.1引线二维成型代号组成4.2引线三维成型代号组成4.3器件类别代号R-电阻类C-电容器类L-电感类V-二极管、三极管、集成电路G-谐振器、振荡器F-保险丝管4.4成型型式及要求4.4.1L型轴向型元器件低位安装型式，适用于表面温升≤40℃的元器件。两端引线相对弯折成型，成型跨距s＝元件主体长度+2mm（min）。4.4.2S型低位安装型式，引线入孔自锁紧，适用于成型引线直径d≤Φ0.6mm、表面温升≤40℃的元器件。安装深度h成型跨距s成型型式元器件类别首尾跨距w安装深度/参数h成型跨距/参数s成型型式元器件类别图1图2QB/JU05.001-200734.4.2.1轴向型元器件时，两端引线相对弯折成型，成型跨距s＝元件主体长度+2mm（min）。4.4.2.2径向型元器件中的瓷介电容因为其结构特性，定型的引线不适宜再次成S型。（注：L型、S型两种成型可置换，同直径引线优选S型方案。）4.4.3I型轴向型元器件的高位安装型式，利于元器件主体散热。成形跨距s＝元件主体尺寸+2mm（min），成形引线直径要求d>Φ0.6mm。两端引线相对弯折、局部经冷作冲压呈扁形，形成安装限位升高元器件主体。4.4.4K型轴向型元器件的高位安装型式，利于元器件主体散热。成形跨距s＝元件主体尺寸+2mm（min）。两端引线相对弯折、局部经冷作压形凸起，形成安装限位升高元器件主体。（注：K型、I型两种成型可置换，同直径引线优选I型方案。）4.4.5Y型高位安装型式。4.4.5.1轴向型元器件的两端引线相对向内弯折成形，适用于成形跨距（s）小于元器件主体长度。4.4.5.2径向型元器件的两端引线相对向内或向外弯折成型，适用于成型跨距（s）小于或大于元器件主体长度。4.4.6G型轴向型元器件的竖立式安装型式，适用于表面温升≤40℃的元器件。4.4.7J型径向型元器件的低位安装型式，引线入孔自锁紧。4.4.8T型改变径向型元器件引线长度，保持原引线间跨距，截留引线为标定的安装深度。4.4.9V型三端径向型元器件的中间引线的安装深度部分向字符面平移的成型，标定与外置散热器适配的成型型式，具有安装方向性或极性的特性要求。（注：V型方式成型仅适用于老产品，新产品不再采用）4.4.10H型三端径向型元器件引线的安装深度部分向相反方向对称平移的成型，标定无外置散热器适配的成型型式，具有安装方向性或极性的特性要求。4.4.11D型三端径向型元器件引线的安装深度部分向相反方向对称平移的成型，安装方向性或极QB/JU05.001-20074性的特性要求与H型相反。4.12ZL型径向型元器件引线设定长度弯折90°成型，具有安装方向性或极性的特性要求。（注：也适用于径向型无极性元器件）。4.1...
