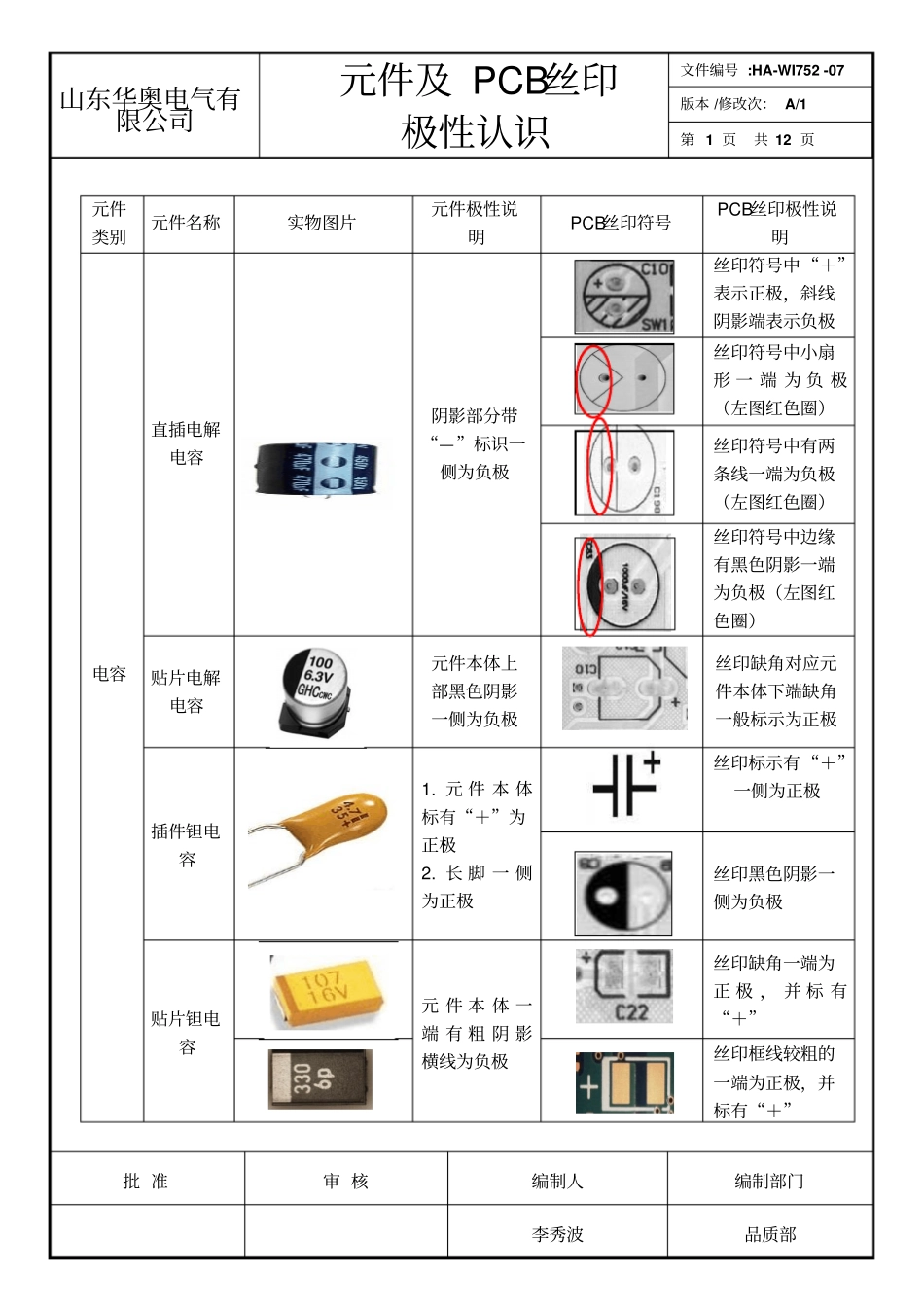

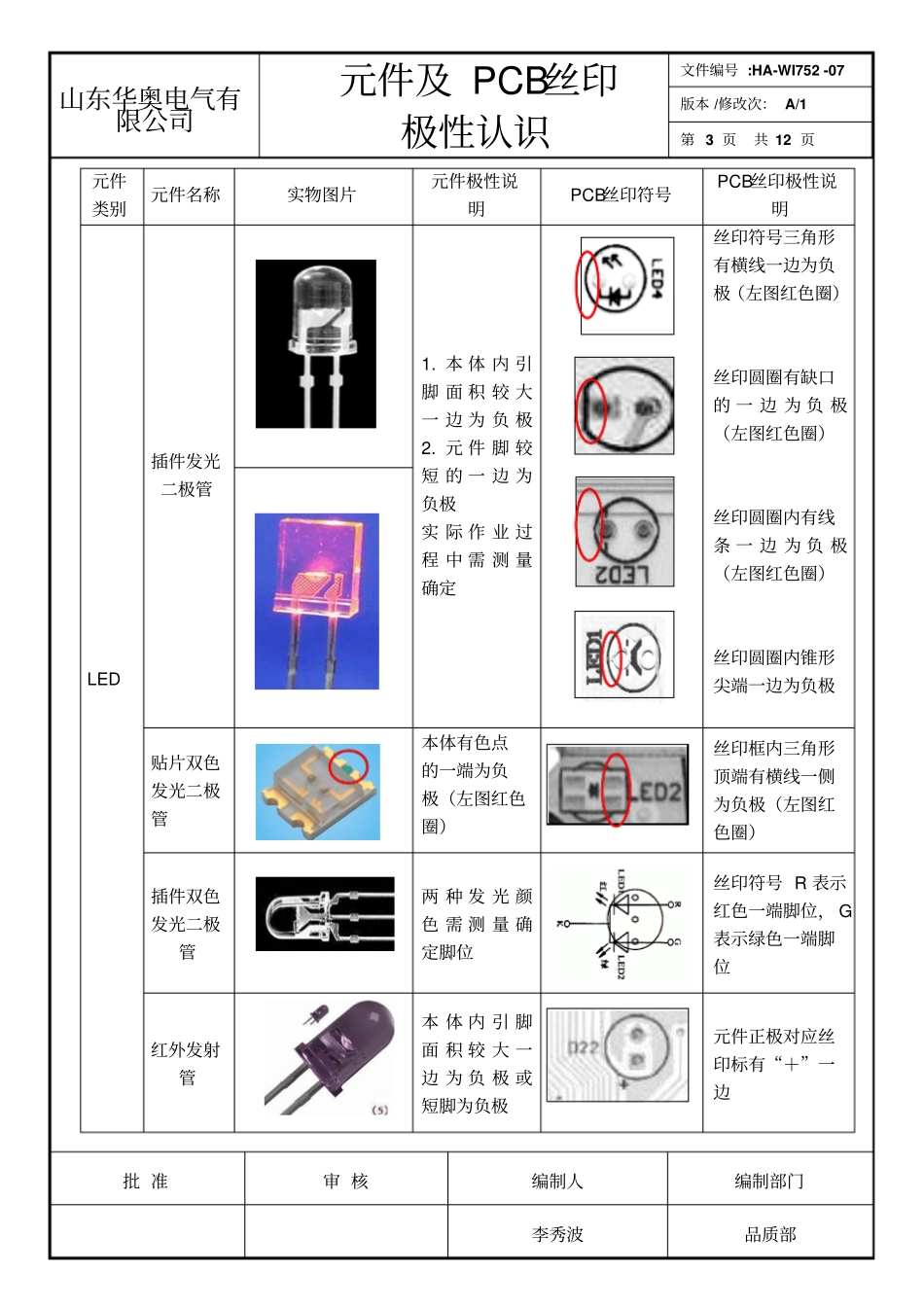

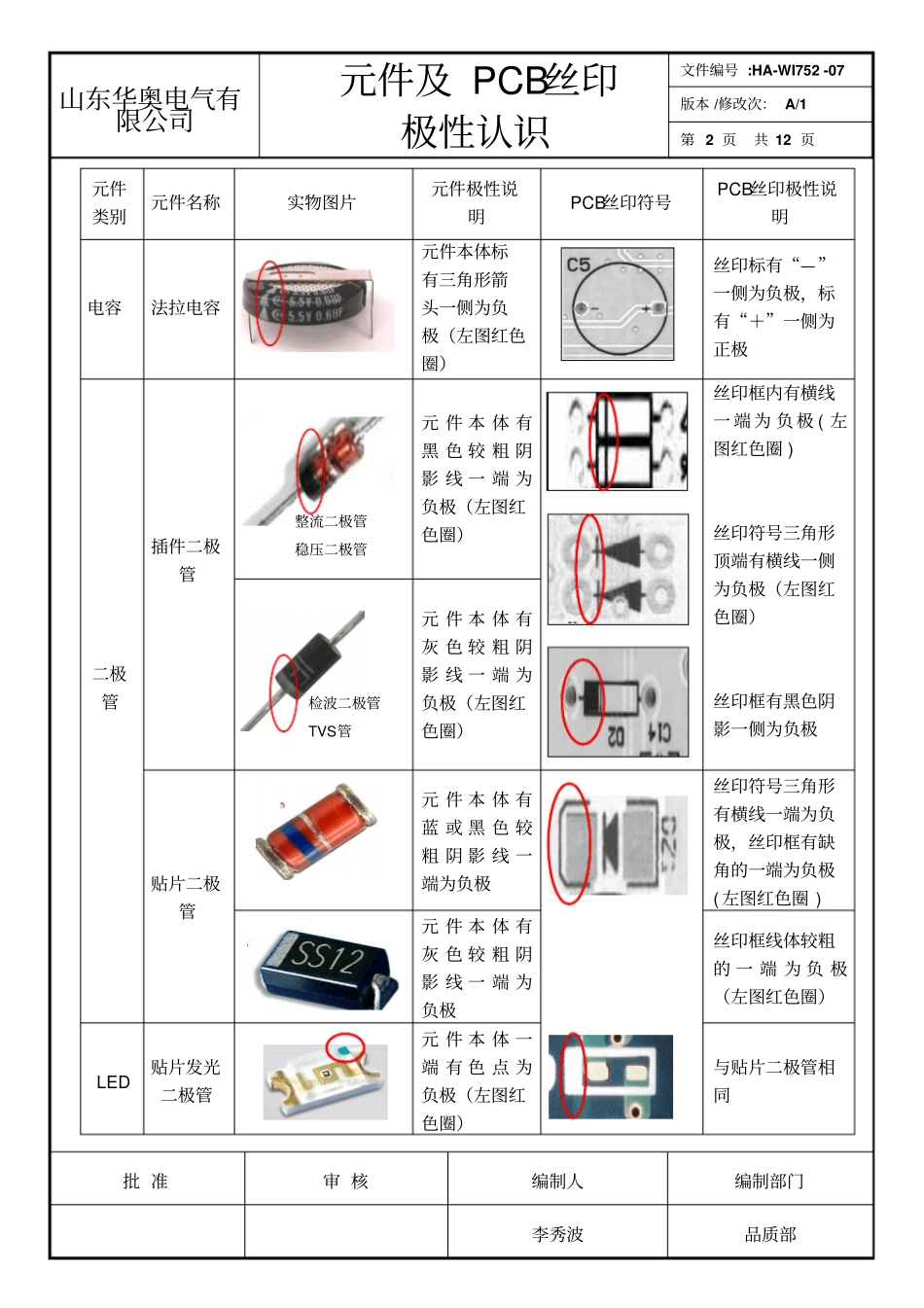

山东华奥电气有限公司元件及PCB丝印极性认识文件编号:HA-WI752-07版本/修改次：A/1第1页共12页批准审核编制人编制部门李秀波品质部元件类别元件名称实物图片元件极性说明PCB丝印符号PCB丝印极性说明电容直插电解电容阴影部分带“—”标识一侧为负极丝印符号中“＋”表示正极，斜线阴影端表示负极丝印符号中小扇形一端为负极（左图红色圈）丝印符号中有两条线一端为负极（左图红色圈）丝印符号中边缘有黑色阴影一端为负极（左图红色圈）贴片电解电容元件本体上部黑色阴影一侧为负极丝印缺角对应元件本体下端缺角一般标示为正极插件钽电容1.元件本体标有“＋”为正极2.长脚一侧为正极丝印标示有“＋”一侧为正极丝印黑色阴影一侧为负极贴片钽电容元件本体一端有粗阴影横线为负极丝印缺角一端为正极，并标有“＋”丝印框线较粗的一端为正极，并标有“＋”山东华奥电气有限公司元件及PCB丝印极性认识文件编号:HA-WI752-07版本/修改次：A/1第2页共12页批准审核编制人编制部门李秀波品质部元件类别元件名称实物图片元件极性说明PCB丝印符号PCB丝印极性说明电容法拉电容元件本体标有三角形箭头一侧为负极（左图红色圈）丝印标有“—”一侧为负极，标有“＋”一侧为正极二极管插件二极管元件本体有黑色较粗阴影线一端为负极（左图红色圈）丝印框内有横线一端为负极(左图红色圈)丝印符号三角形顶端有横线一侧为负极（左图红色圈）丝印框有黑色阴影一侧为负极元件本体有灰色较粗阴影线一端为负极（左图红色圈）贴片二极管元件本体有蓝或黑色较粗阴影线一端为负极丝印符号三角形有横线一端为负极，丝印框有缺角的一端为负极(左图红色圈)元件本体有灰色较粗阴影线一端为负极丝印框线体较粗的一端为负极（左图红色圈）LED贴片发光二极管元件本体一端有色点为负极（左图红色圈）与贴片二极管相同检波二极管TVS管整流二极管稳压二极管山东华奥电气有限公司元件及PCB丝印极性认识文件编号:HA-WI752-07版本/修改次：A/1第3页共12页批准审核编制人编制部门李秀波品质部元件类别元件名称实物图片元件极性说明PCB丝印符号PCB丝印极性说明LED插件发光二极管1.本体内引脚面积较大一边为负极2.元件脚较短的一边为负极实际作业过程中需测量确定丝印符号三角形有横线一边为负极（左图红色圈）丝印圆圈有缺口的一边为负极（左图红色圈）丝印圆圈内有线条一边为负极（左图红色圈）丝印圆圈内锥形尖端一边为负极贴片双色发光二极管本体有色点的一端为负极（左图红色圈）丝印框内三角形顶端有横线一侧为负极（左图红色圈）插件双色发光二极管两种发光颜色需测量确定脚位丝印符号R表示红色一端脚位，G表示绿色一端脚位红外发射管本体内引脚面积较大一边为负极或短脚为负极元件正极对应丝印标有“＋”一边山东华奥电气有限公司元件及PCB丝印极性认识文件编号:HA-WI752-07版本/修改次：A/1第4页共12页批准审核编制人编制部门李秀波品质部元件类别元件名称实物图片元件极性说明PCB丝印符号PCB丝印极性说明LED红外接收头以元件本体凸出面辨认方向元件本体凸出部位对应PCB丝印符号锥形端三极管TO-92（92L）封装TO-92(92L)元件本体平面对应丝印平边（左图红色圈）霍尔传感器（开关）以元件锥形面辨认方向元件本体锥形端对应丝印符号锥形端（左图红色圈）TO-126封装以本体有金属一面辨认方向TO-126元件本体金属面对应丝印框线较粗一端（左图红色圈）TO-220封装元件本体有金属一面对应丝印框线体较粗一面（左图红色圈）元件本体非金属面对应丝印有缺角一边（左图红色圈）TO-247封装桥堆扁桥元件本体标有“＋”表示正极，标有“－”表示负极元件本体标识“＋”和“－”对应丝印“＋”和“－”山东华奥电气有限公司元件及PCB丝印极性认识文件编号:HA-WI752-07版本/修改次：A/1第5页共12页批准审核编制人编制部门李秀波品质部元件类别元件名称实物图片元件极性说明PCB丝印符号PCB丝印极性说明桥堆方桥元件本体标有“＋”表示正极，标有“－”表示负极元件本体标识“＋”和“－”对应丝印“＋”和“－”圆桥贴片桥堆丝印符号标有“A”一端为正极，标有“K”的一端为负极蜂鸣器插件蜂鸣器元件本体(或标签)标有“＋”为正极元件...
