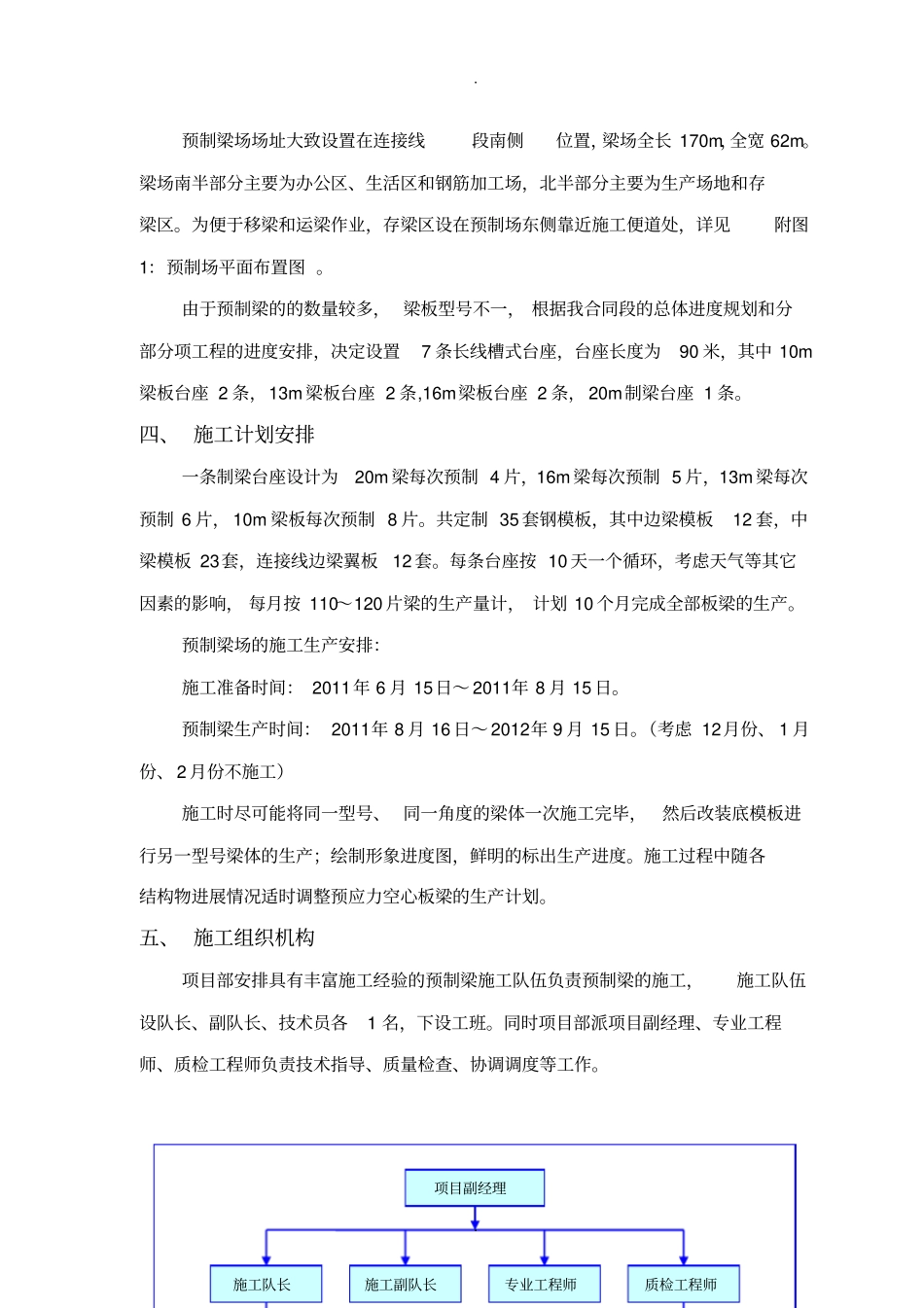

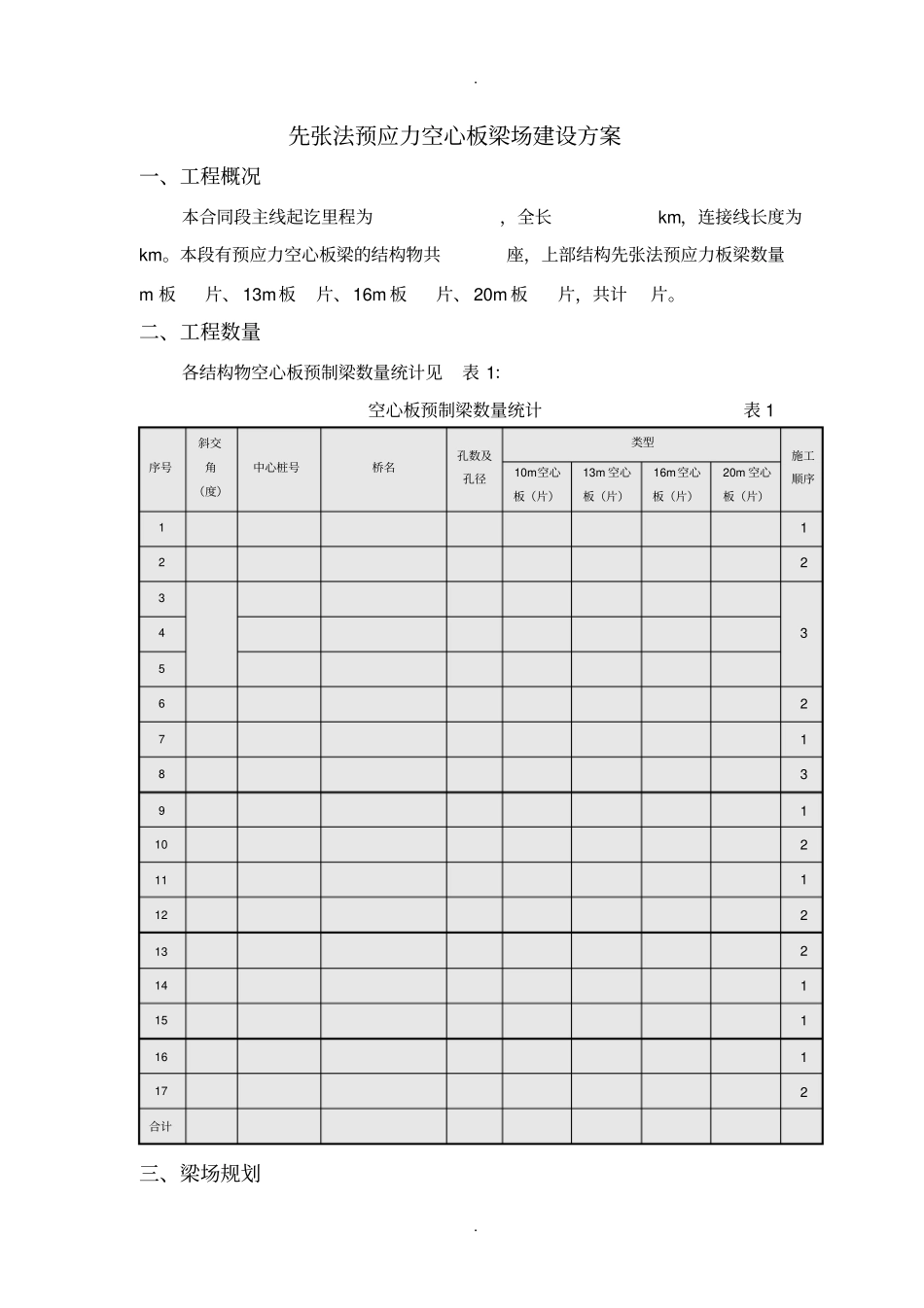

..先张法预应力空心板梁场建设方案一、工程概况本合同段主线起讫里程为，全长km，连接线长度为km。本段有预应力空心板梁的结构物共座，上部结构先张法预应力板梁数量m板片、13m板片、16m板片、20m板片，共计片。二、工程数量各结构物空心板预制梁数量统计见表1：空心板预制梁数量统计表1序号斜交角（度）中心桩号桥名孔数及孔径类型施工顺序10m空心板（片）13m空心板（片）16m空心板（片）20m空心板（片）1122334562718391102111122132141151161172合计三、梁场规划..预制梁场场址大致设置在连接线段南侧位置，梁场全长170m，全宽62m。梁场南半部分主要为办公区、生活区和钢筋加工场，北半部分主要为生产场地和存梁区。为便于移梁和运梁作业，存梁区设在预制场东侧靠近施工便道处，详见附图1：预制场平面布置图。由于预制梁的的数量较多，梁板型号不一，根据我合同段的总体进度规划和分部分项工程的进度安排，决定设置7条长线槽式台座，台座长度为90米，其中10m梁板台座2条，13m梁板台座2条,16m梁板台座2条，20m制梁台座1条。四、施工计划安排一条制梁台座设计为20m梁每次预制4片，16m梁每次预制5片，13m梁每次预制6片，10m梁板每次预制8片。共定制35套钢模板，其中边梁模板12套，中梁模板23套，连接线边梁翼板12套。每条台座按10天一个循环，考虑天气等其它因素的影响，每月按110～120片梁的生产量计，计划10个月完成全部板梁的生产。预制梁场的施工生产安排：施工准备时间：2011年6月15日～2011年8月15日。预制梁生产时间：2011年8月16日～2012年9月15日。（考虑12月份、1月份、2月份不施工）施工时尽可能将同一型号、同一角度的梁体一次施工完毕，然后改装底模板进行另一型号梁体的生产；绘制形象进度图，鲜明的标出生产进度。施工过程中随各结构物进展情况适时调整预应力空心板梁的生产计划。五、施工组织机构项目部安排具有丰富施工经验的预制梁施工队伍负责预制梁的施工，施工队伍设队长、副队长、技术员各1名，下设工班。同时项目部派项目副经理、专业工程师、质检工程师负责技术指导、质量检查、协调调度等工作。项目副经理施工副队长施工队长专业工程师质检工程师..图1：施工组织机构图六、劳动力及机械设备安排1、劳动力安排根据工期控制及工艺操作，预应力空心板预制共安排47人，其中管理人员2人，技术人员1人，熟练技工44人。各工种安排人员见劳动力安排表：劳动力安排表表2序号工种名称人数序号工种名称人数1张拉工65设备维修工22钢筋工146电工13模板工127杂工34移梁工48龙门吊司机22、机械设备安排施工设备及其它小机具详见施工机械设备一览表及张拉设备一览表：..施工机械设备一览表表3序号机械设备名称单位数量备注1龙门吊台270吨/台2运输车台23电焊机台34插入式振动器个105平板振动器个26气割设备套27潜水泵台3扬程30m,养护用8砂轮切割机台19手扶砂轮机台310发电机台111弯曲机台212切断机台213磨光机台2张拉设备一览表表4序号设备名称型号数量备注1千斤顶YQ-2502台250T/台2千斤顶YCQ-302台30T/台3整体张拉横梁14个钢横梁4整体放张横梁1个钢横梁5油表6个6油泵2B2×2/492台7锚具OVM15.24若干8夹片φj15.24若干9连接器φj15.24若干3、预制场试验工作由项目部试验室负责统一管理，确保工程质量。七、梁场的建设方案预制场地基先用压路机碾压压实，压实度不小于90%，然后用10cm厚混凝土进行硬化找平。共布设7条张拉台座，1条施工便道，张拉台座全长90m，龙门吊..跨度22m，施工便道净宽2.6m，存梁区长58m，张拉台座的端部设置枕梁配重，每2个传立柱之间每隔5m设置一道系梁，使传立柱连接形成整体，详见附图2：台座平面布置图及附图3：台座细部划分大样图。1、张拉台座的设计⑴传力柱设计：截面宽度在端部50cm范围设计为80cm,中间部分截面宽度变窄为40cm，过渡段为50cm。截面高度端部100cm范围设计为80cm，中间部分60cm，过渡段为200cm。传力墙内设置受力钢筋，因近张拉端和被动端8米范围为主要受力部位，钢筋加密，详见传立柱设计图、附图4：传立柱配筋图和附图5：钢筋大样图。图2：传立柱设计图1（尺寸为cm）..根据传力墙的长度设2～3道伸缩缝（缝间夹3～5mm的钢板），...
