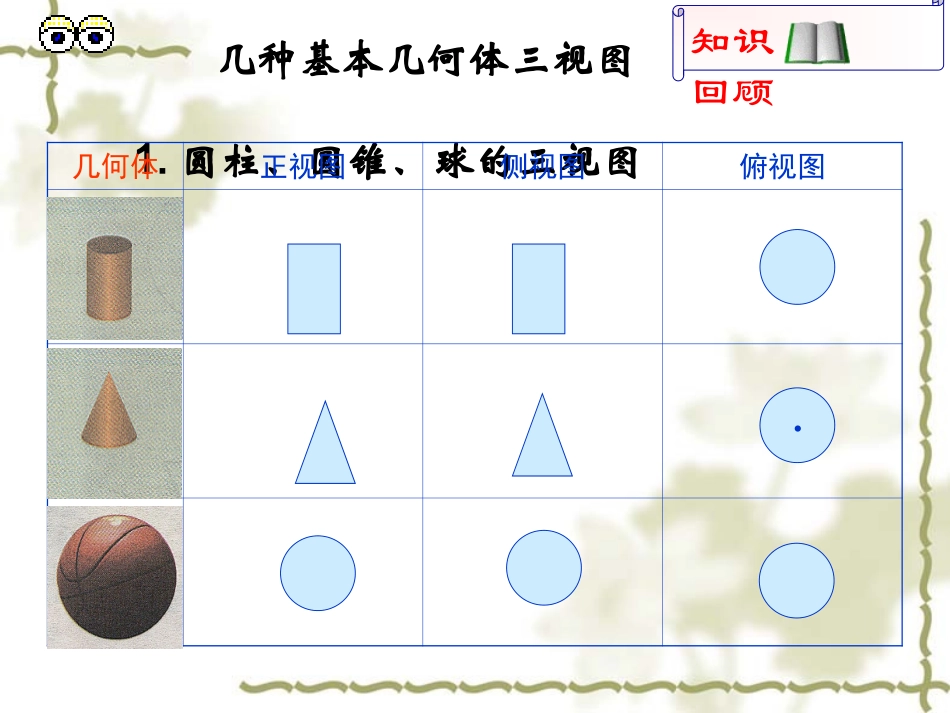

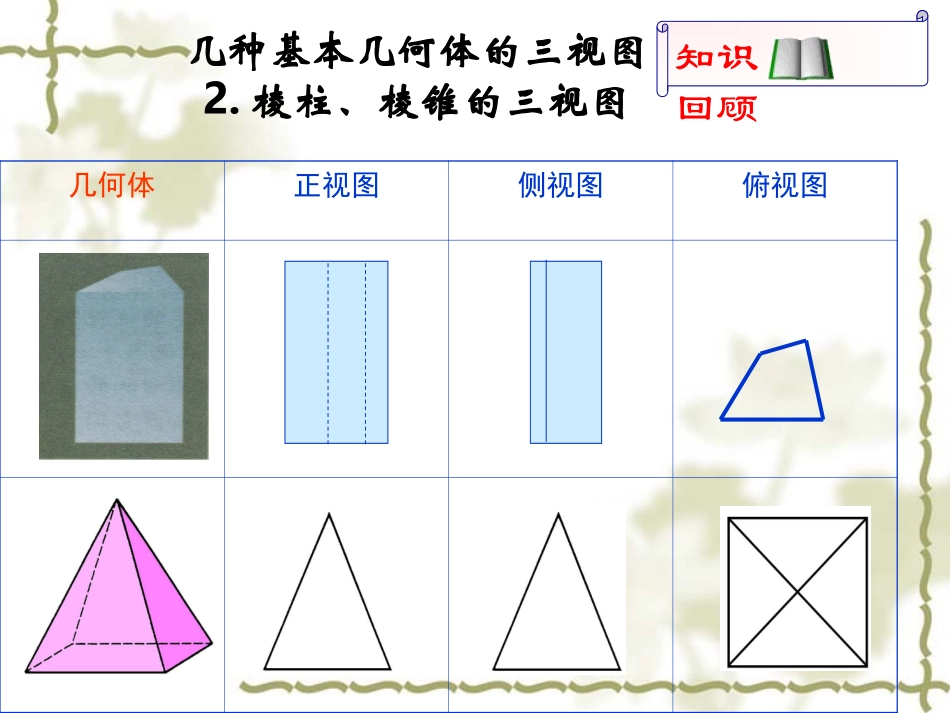

1.2.3空间几何体的直观图直观图的画法几种基本几何体三视图1.圆柱、圆锥、球的三视图几何体正视图侧视图俯视图知识回顾·几种基本几何体的三视图2.棱柱、棱锥的三视图几何体正视图侧视图俯视图知识回顾左视图从左面看到的图“三视图”用小正方体搭建一个几何体:主视图从正面看到的图俯视图从上面看到的图你能画出这个几何体的三视图吗？驶向胜利的彼岸“三视图”空间想象力左视图从左面看到的图俯视图从上面看到的图请画出这个几何体的三视图主视图从正面看到的图“三视图”知多少回顾与思考左视图俯视图画一个物体的三视图时,主视图,左视图,俯视图所画的位置如图所示,且要符合如下原则:长对正,高平齐,宽相等.长高宽主视图什么叫直观图?把空间图形画在平面内，使得既富有立体感，又能表达出图形各主要部分的位置关系和度量关系的图形．BCDABCDA思考画一个正方形的直观图。思考：怎样画才更形象准确？斜二测画法解：①在直角坐标系中画出正四棱柱的底面；x..........yo②建立∠x’o’y’=45°的坐标系③平行于x、y轴的线段在斜二测坐标系中仍平行于x’、y’轴，但横向长度不变，纵向长度减半.....X’.....y’O’x..........yo常用的一些空间图形的平面画法ABCDA1A1A1B1B1B1C1C1C1D1D1E1ABCABCDE你会画下列几何体的直观图吗？xyOABCDEFMNxy例１．用斜二测画法画水平放置的六边形的直观图ABCDEF1在六边形中，取AD所在的直线为X轴，对称轴MN所在直线为Y轴,两轴交于点O。画相应的X轴和Y轴，两轴相交于点O,使xOy=45OxyOABCDEFMNOxyABCDEFMN1.2OMNN2以为中心,在X上取AD=AD，在y轴上取MN=以点为中心,画BC平行于x轴,并且等于BC;再以M为中心,画EF平行于x轴,并且等于EF.xyOABCDEFMNOxyABCDEFMN3连接AB,CD,EF,FA,并擦去辅助线x轴和y轴,便获得正六边形ABCDEF水平放置的直观图ABCDEFxyOABCDEFMN3连接AB,CD,EF,FA,并擦去辅助线x轴和y轴,便获得正六边形ABCDEF水平放置的直观图ABCDEF形的直观图：画水平放置的正六边例1ABCDEF/OOxGHy/x/y/D/H/G/A/B/C/E/F/A/B/C/E/F/D小结：“横同，竖半,平行性不变”（1）在已知图形中取互相垂直的x轴和y轴，两轴相交于o点．画直观图时，把它画成对应的x′轴、y′轴，使，它确定的平面表示水平平面。（2）已知图形中平行于x轴或y轴的线段，在直观图中分别画成平行于x′轴或y′轴的线段．（3）已知图形中平行于x轴的线段，在直观图中保持原长度不变；平行于y轴的线段，长度为原来的一半．斜二测画法的步骤：xOy=45135或小结：“横同，竖半，”045练习:P21EX1、2例２．用斜二测法画水平放置的圆的直观图ABCDEFxyOOxyABCDEFGHGHABCDEFxyOGH例２．用斜二测法画水平放置的圆的直观图例3.用斜二测画法画长,宽,高分别是4cm,3cm,2cm的长方体的直观图ABCDABCDxyZ1,90.xOz画轴.画x轴,y轴,z轴,三轴交于点O,使xOy=45O例3.用斜二测画法画长,宽,高分别是4cm,3cm,2cm的长方体的直观图ABCDABCDxyZO2MNPQ画底面.以O为中心,在x轴上取线段MN,使MN=cm;在轴上取线段PQ,使PQ=cm;分别过点和作y轴的平行线,过点和作x轴的平行线,设它们的交点分别为A,B,C,D,四边形ABCD就是长方形的底面ABCDABCDMNPQ41.5例3.用斜二测画法画长,宽,高分别是4cm,3cm,2cm的长方体的直观图ABCDABCDxyZOABCD3画侧棱.过A,B,C,D,各点分别作z轴的平行线,并在这些平行线上分别截取2cm长的线段AA,BB,CC,DD.ABCDMNPQ例3.用斜二测画法画长,宽,高分别是4cm,3cm,2cm的长方体的直观图ABCDABCDxyZOABCDABCD,4成图.顺次连接A,B,C,D,并加以整理去掉辅助线,将被遮挡住的部分改为虚线就可得到长方体的直观图.MNPQ例3.用斜二测画法画长,宽,高分别是4cm,3cm,2cm的长方体的直观图ABCDABCDABCDABCD,4成图.顺次连接A,B,C,D,并加以整理去掉辅...
