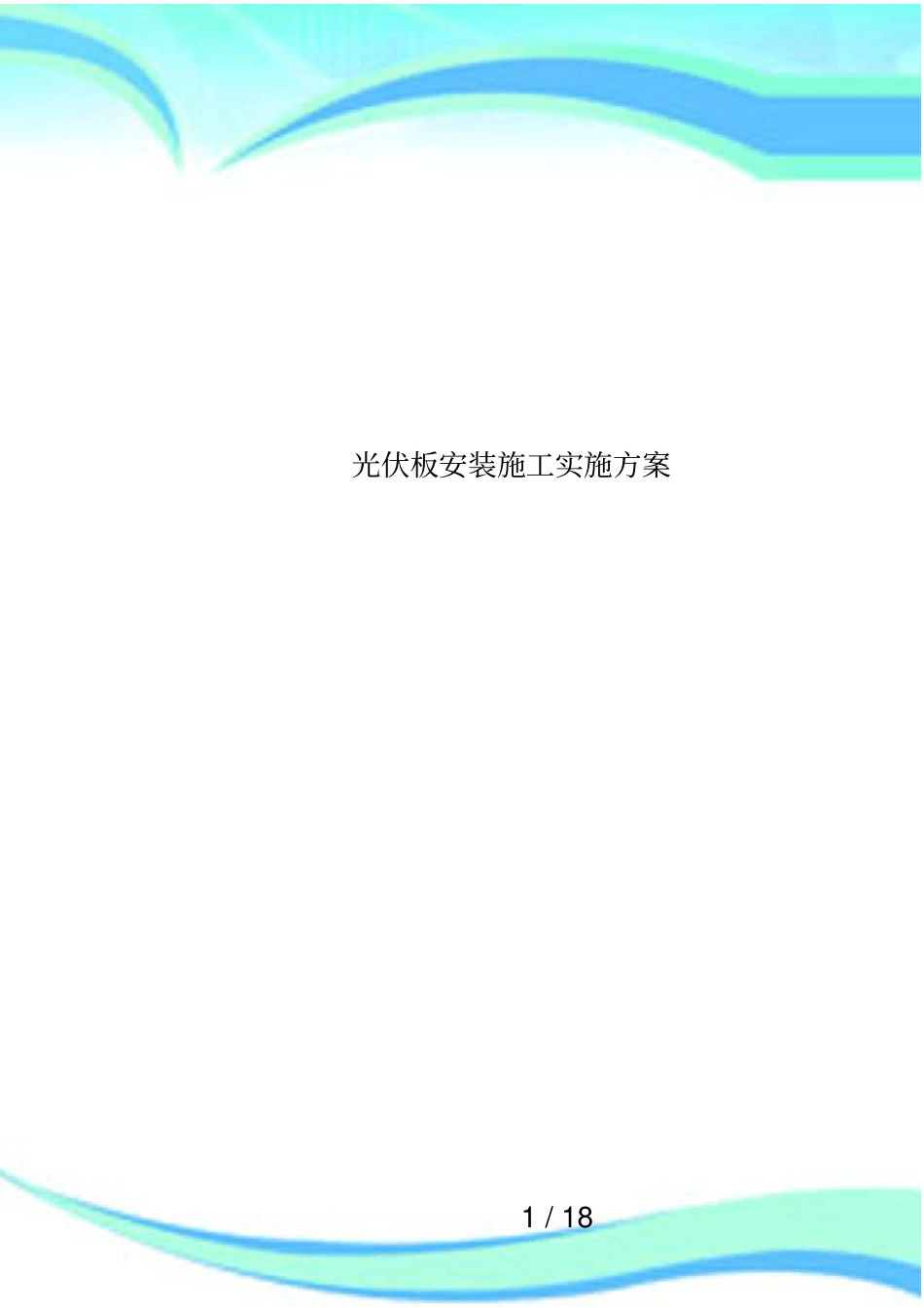

光伏板安装施工实施方案VIP免费

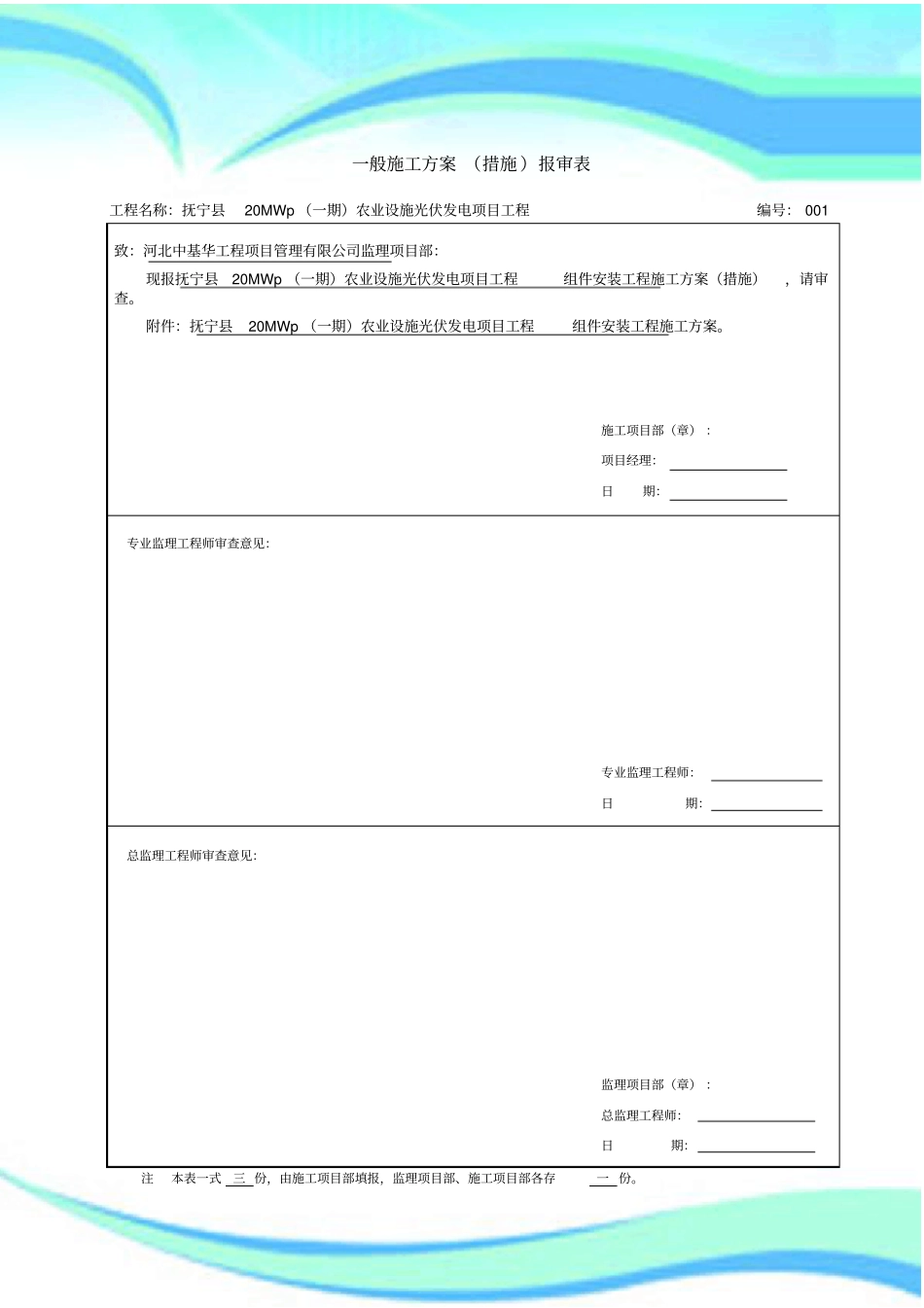

1/18光伏板安装施工实施方案2/18————————————————————————————————作者：————————————————————————————————日期：一般施工方案（措施）报审表工程名称：抚宁县20MWp（一期）农业设施光伏发电项目工程编号：001致：河北中基华工程项目管理有限公司监理项目部：现报抚宁县20MWp（一期）农业设施光伏发电项目工程组件安装工程施工方案（措施），请审查。附件：抚宁县20MWp（一期）农业设施光伏发电项目工程组件安装工程施工方案。施工项目部（章）：项目经理：日期：专业监理工程师审查意见：专业监理工程师：日期：总监理工程师审查意见：监理项目部（章）：总监理工程师：日期：注本表一式三份，由施工项目部填报，监理项目部、施工项目部各存一份。4/18抚宁县20MWp（一期）农业设施光伏发电项目工程组件安装施工方案批准：____________审核：编写：____________新疆海为新能电力工程有限公司（章）5/18年月日组件安装施工方案一、目的：用于指导抚宁县20MWP（一期）农业设施光伏发电项目工程光伏厂区组件安装。二、适用范围本施工技术措施适用于抚宁县20MWP（一期）农业设施光伏发电项目工程光伏厂区组件安装。三、编制依据：昆明勘测设计研究院有限公司设计图纸《建筑结构荷载规范》（GBJ50009－2001）《钢结构设计规范》（GB50017－2003）《碳素结构钢》（GB700－88）《优质碳素结构钢》（GB/T699－1999）《钢结构工程施工质量验收规范》GB50205-2001《钢结构工程质量检验评定标准》（GB50221－95）《网架结构设计与施工规程》（JGJ7－91）《钢结构高强螺栓连接的设计、施工通用验收规程》（JGJ82－91）四、施工准备：(一)、作业准备1．认真审核、熟悉施工图纸，做好图纸会审。2．对施工班组进行有针对性的技术、安全交底。3．根据工程实际情况划分施工区域,并以此为依据确定劳动力，具体细化到每道工序的作业部位及作业时间。4．根据工程的需要选派熟练工人。特殊工种操作人员必须持证上岗。5.工作时必须穿工作服、工作鞋，佩戴手套、安全帽，在安装和维修组件时，严禁佩戴金属指环、表环、耳环等其它金属物品；（二）、作业条件：1.支架，钢结构已施工完毕、校正，并通过监理、业主验收。2.原材料已通过监理、业主审批，允许使用。3.业主提供合格、无破损可正常工作的光伏电池；1/184.注意事项：4.1搬运组件的时候要用双手抓住边框，严禁拖拽接线盒上的电缆线；4.2不要在组件上放置其它物品，禁止站立在组件上；4.3破损的光伏组件严禁使用，应及时通知业主或供货商；4.4不要尝试分解组件，不要拆除组件上的任何铭牌或者部位；4.5不要在组件上喷涂任何燃料或者粘合剂；4.6在潮湿或者风力较大的情况下，严禁操作或安装组件；4.7光伏组件在安装前，要一直保存在原包装箱里；4.8当发生意外情况时，请立即把断路器和逆变器关闭，（三）、作业顺序1.总体工艺流程：施工准备→技术交底→组件安装→成品保护→验收（四）、施工机械设备准备施工过程中实行机械化，可以减轻劳动强度，提高劳动生产率，有利于加快施工速度，保证施工质量。在施工过程中，施工方法的选择和施工机具的选择是紧密相连的，所以，在选择施工机具时，我们还要从现场施工的角度考虑到：施工方法的技术先进性与经济合理性的统一；施工机械的适用性与多用性的兼顾，尽可能充分发挥施工机械的效率和利用程度。在此基础上，我们将选择如下主要施工机具运用到本工程中：2.1测量仪器选用序号名称数量备注1经纬仪DJ21垂直度2水准仪Z31测标高、找平2.2安装设备选用序号名称规格/型号数量2/18１汽车吊25吨1台2专用工具8付3气割设备1套4电焊机逆变5台5钢卷尺若干6板手若干7电源线及尼龙钢丝绳若干8千斤顶2只9电钻1把10切割机1台11发电机5台(五)、劳动力计划根据工程特点计划安排如下：各工种劳动力按动态管理，根据工程进展情况调整。序号工种人数负责内容1施工队长2现场作业指挥2安全员2现场安全监督3质量员2现场质量监督4安装工200钢结构、光伏板安装5测量工6测量、校正定位6电焊工16焊接7电工2现场电管理8起重工2吊装9辅助工30搬运、电缆放线等五、施...
