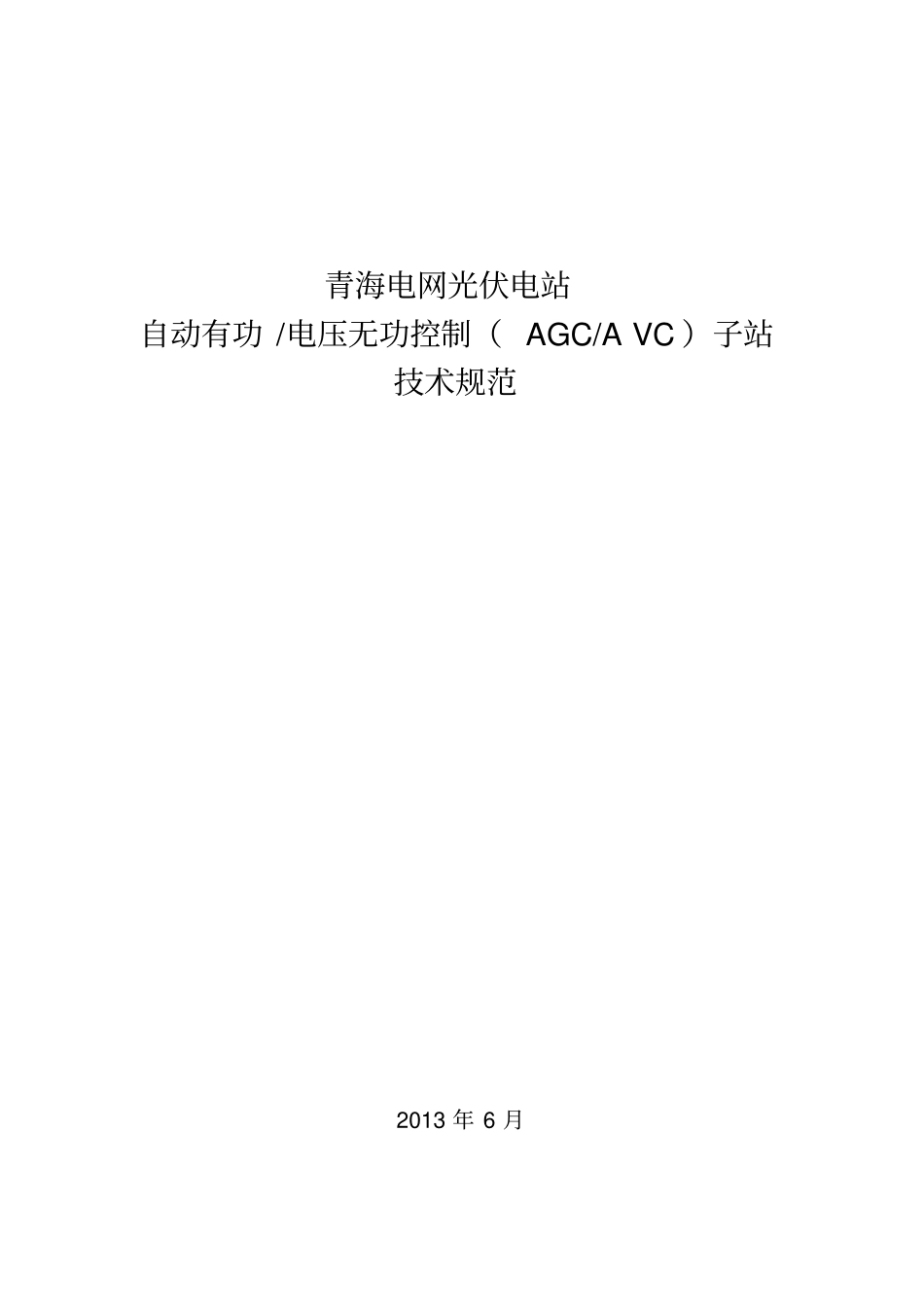

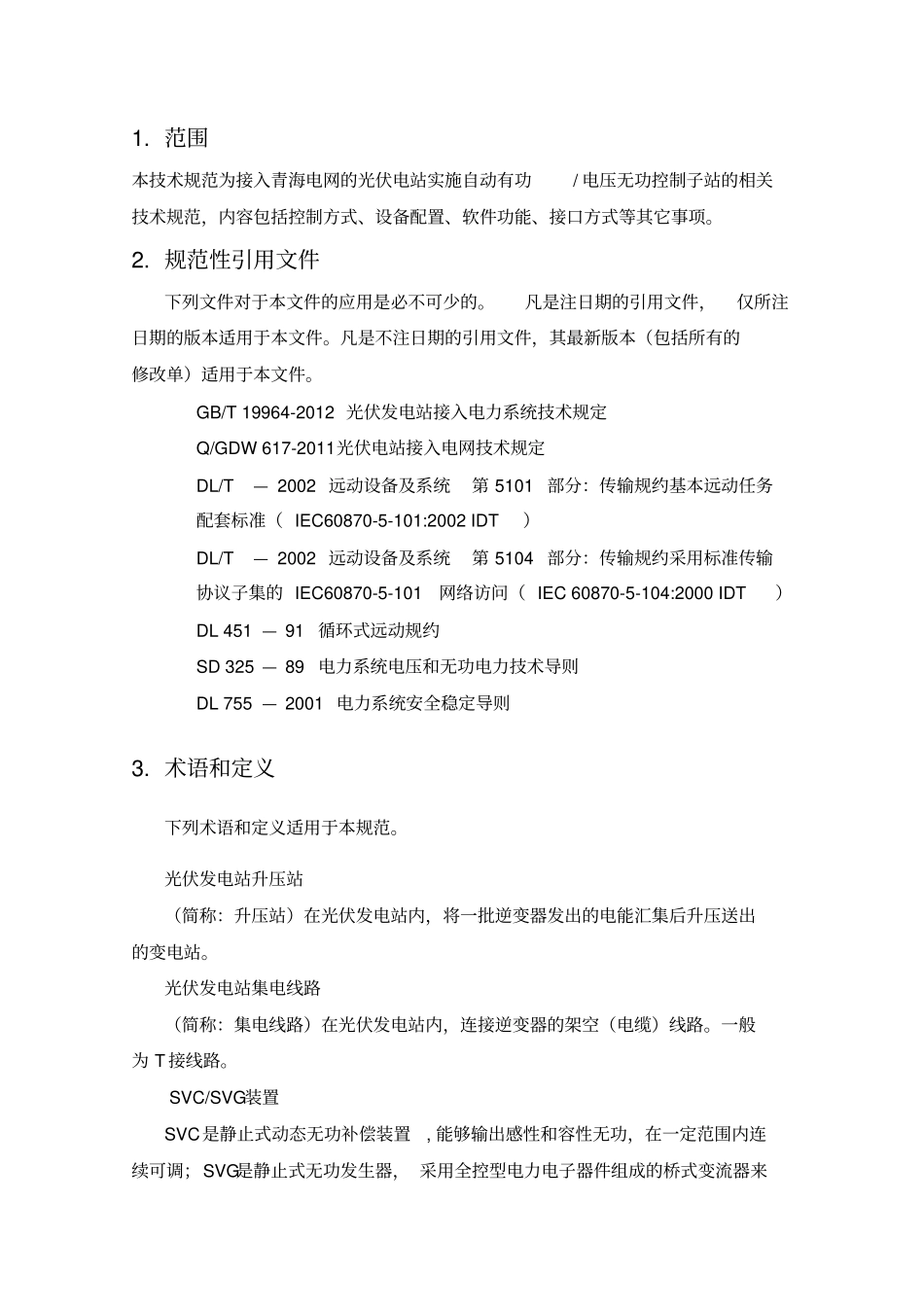

青海电网光伏电站自动有功/电压无功控制（AGC/AVC）子站技术规范2013年6月目录1.范围本技术规范为接入青海电网的光伏电站实施自动有功/电压无功控制子站的相关技术规范，内容包括控制方式、设备配置、软件功能、接口方式等其它事项。2.规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T19964-2012光伏发电站接入电力系统技术规定Q/GDW617-2011光伏电站接入电网技术规定DL/T—2002远动设备及系统第5101部分：传输规约基本远动任务配套标准（IEC60870-5-101:2002IDT）DL/T—2002远动设备及系统第5104部分：传输规约采用标准传输协议子集的IEC60870-5-101网络访问（IEC60870-5-104:2000IDT）DL451—91循环式远动规约SD325—89电力系统电压和无功电力技术导则DL755—2001电力系统安全稳定导则3.术语和定义下列术语和定义适用于本规范。光伏发电站升压站（简称：升压站）在光伏发电站内，将一批逆变器发出的电能汇集后升压送出的变电站。光伏发电站集电线路（简称：集电线路）在光伏发电站内，连接逆变器的架空（电缆）线路。一般为T接线路。SVC/SVG装置SVC是静止式动态无功补偿装置,能够输出感性和容性无功，在一定范围内连续可调；SVG是静止式无功发生器，采用全控型电力电子器件组成的桥式变流器来进行动态无功补偿的装置，可从感性到容性连续调节。自动发电控制AutomaticGenerationControl（AGC）自动发电控制（AutomaticGenerationControl,下简称AGC）指利用计算机系统、通信网络和可调控设备，根据电网实时运行工况在线计算控制策略，自动闭环控制发电设备的有功输出。自动电压控制AutomaticVoltageControl（AVC）自动电压控制（AutomaticVoltageControl,下简称AVC）指利用计算机系统、通信网络和可调控设备，根据电网实时运行工况在线计算控制策略，自动闭环控制无功和电压调节设备，以实现合理的无功电压分布。光电功率预测PhotovoltaicPowerForecasting以光伏发电站的历史功率、光照、温度、地形地貌以及数值天气预报、逆变器运行状态等数据建立光伏发电站输出功率的预测模型，以光照、温度等数值天气预报数据作为模型的输入，结合逆变器的设备状态及运行工况，得到光伏发电站未来的输出功率；预测时间尺度包括短期预测和超短期预测。AGC/AVC主站AGC/AVCmasterstation简称主站，指设置在调度（控制）中心，用于AGC和AVC分析计算并发出控制指令的计算机系统及软件。光伏发电站AGC/AVC子站AGC/AVCSlavestation光伏发电站AGC/AVC子站(AGC/AVCSlavestation,以下简称子站)，指运行在光伏发电站就地的控制装置或软件，用于接收、执行调度AGC/AVC主站的有功和电压控制指令，并向主站回馈信息。逆变器监控系统InverterControlSystem在光伏发电站内对各逆变器进行监控的自动化系统，其可以采集各逆变器的运行状态和实时数据，并转发到AGC/AGC子站；同时可以接收AGC/AVC子站下发的有功无功控制指令，并发送到各逆变器。4.总则光伏发电站AGC/AVC子站安装在升压站内安全I区，与升压站监控系统、逆变器监控系统、SVC/SVG装置等设备通讯获取实时运行信息，从调度AGC/AVC主站接收有功和电压的调节指令，计算后向逆变器监控系统、SVC/SVG装置等发送控制指令。光伏发电站AGC/AVC子站的控制设备对象主要包括：逆变器、SVC/SVG装置、独立并联电容器、独立并联电抗器、主变分接头。光伏发电站AGC/AVC子站应为一体化集成设备，在同一套软硬件平台上实现光伏发电站内的AGC和AVC的自动控制功能；AGC与AVC控制功能应在逻辑上各自独立，可以分别投入或退出。光伏发电站AGC控制功能以升压站送出线路总有功功率为控制目标，子站可以接收调度主站实时下发的总有功功率设定值，并应考虑光伏发电站内各逆变器有功出力的均衡合理。光伏发电站AVC控制功能以升压站高压侧母线电压为控制目标，子站可以接收调度主站实时下发的高压侧母线电压设定值；子站应同时兼顾逆变器机端电压在正常范围内的控制目标，并应考虑光伏发电站内各种控制对象无功出力的均衡合理。光伏发电站AVC...
