光伏离网系统配置方案VIP免费

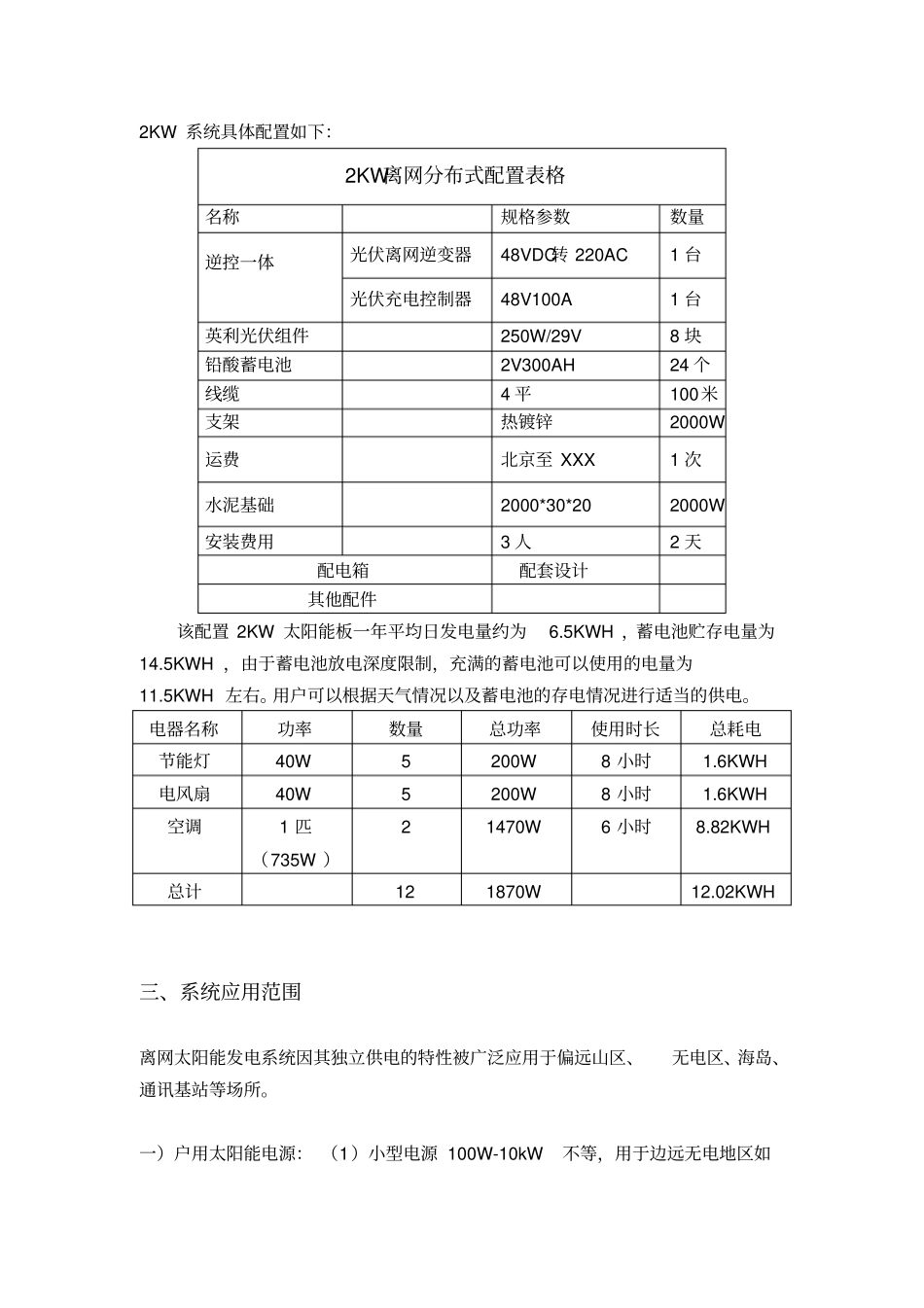

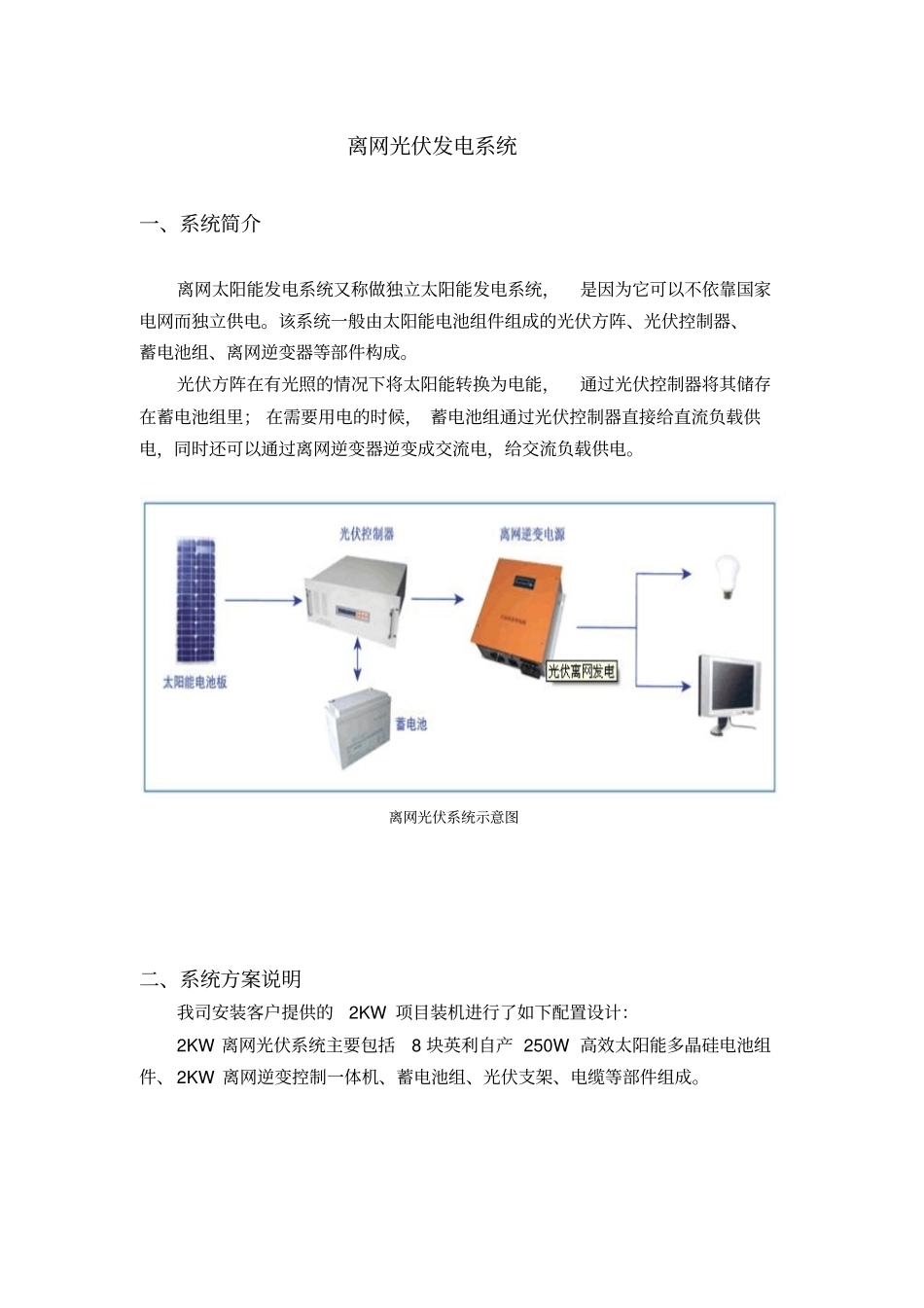

光伏离网系统配置方案项目名称：XXXX光伏发电系统项目装机：2KW发电能力：6.5度/天项目类型：离网式独立发电系统安装方式：水泥平面屋顶项目地点：XXX编制日期：2015年07月编制单位：XXXXXXXXXX离网光伏发电系统一、系统简介离网太阳能发电系统又称做独立太阳能发电系统，是因为它可以不依靠国家电网而独立供电。该系统一般由太阳能电池组件组成的光伏方阵、光伏控制器、蓄电池组、离网逆变器等部件构成。光伏方阵在有光照的情况下将太阳能转换为电能，通过光伏控制器将其储存在蓄电池组里；在需要用电的时候，蓄电池组通过光伏控制器直接给直流负载供电，同时还可以通过离网逆变器逆变成交流电，给交流负载供电。离网光伏系统示意图二、系统方案说明我司安装客户提供的2KW项目装机进行了如下配置设计：2KW离网光伏系统主要包括8块英利自产250W高效太阳能多晶硅电池组件、2KW离网逆变控制一体机、蓄电池组、光伏支架、电缆等部件组成。2KW系统具体配置如下：2KW离网分布式配置表格名称规格参数数量逆控一体光伏离网逆变器48VDC转220AC1台光伏充电控制器48V100A1台英利光伏组件250W/29V8块铅酸蓄电池2V300AH24个线缆4平100米支架热镀锌2000W运费北京至XXX1次水泥基础2000*30*202000W安装费用3人2天配电箱配套设计其他配件该配置2KW太阳能板一年平均日发电量约为6.5KWH，蓄电池贮存电量为14.5KWH，由于蓄电池放电深度限制，充满的蓄电池可以使用的电量为11.5KWH左右。用户可以根据天气情况以及蓄电池的存电情况进行适当的供电。电器名称功率数量总功率使用时长总耗电节能灯40W5200W8小时1.6KWH电风扇40W5200W8小时1.6KWH空调1匹（735W）21470W6小时8.82KWH总计121870W12.02KWH三、系统应用范围离网太阳能发电系统因其独立供电的特性被广泛应用于偏远山区、无电区、海岛、通讯基站等场所。一）户用太阳能电源：（1）小型电源100W-10kW不等，用于边远无电地区如高原、海岛、牧区、边防哨所等军民生活用电，如照明、电视、收录机等；（2）1-15KW家庭屋顶发电系统。二）交通领域如航标灯、交通/铁路信号灯、交通警示/标志灯、宇翔路灯、高空障碍灯、高速公路/铁路无线电话亭、无人值守道班供电等。三）通讯/通信领域：太阳能无人值守微波中继站、光缆维护站、广播/通讯/寻呼电源系统；农村载波电话光伏系统、小型通信机、士兵GPS供电等。四、离网光伏报价表序号设备器材名称平均日发电量蓄电池存满总电量价格12KW光伏离网系统6.5KWH14.5KWH￥5.0341万元产品整体质保一年（从验收之日起）备注：1、报价含到XXX的物流运费，送货上门；2、太阳能电池板面积约15平米（2KW）4、太阳能系统因季节不同会有出入，上述计量根据美国NASA网过去22年气象平均测出的平均峰值日照确定，为平均值；5、逆变器输出单相220V50Hz,可负载普通家用电器；6、支架为热镀锌刚支架，适合平面屋顶或者瓦屋顶安装；7、订购之前需确定具体屋顶类型，以便我们安排对应的支架；8、系统配置可以根据需要做调整。9、该报价不包施工安装费用，我司可指派技术人员前往指导安装。五、安装效果参考图
